一、ESP32开发板的基础概念

ESP32开发板是一种基于ESP32芯片的嵌入式系统开发板，它拥有强大的性能和功能，其原理图设计可用于开发各种应用程序。ESP32开发板是一种Arduino开发板，可以使用Arduino IDE进行编程。

ESP32芯片是一种双核SOIC芯片，可用于Wi-Fi和蓝牙连接、机器人、物联网、音频处理和其他应用程序。ESP32的内部集成了2个xTensilica LX6内核，每个内核单独处理不同的任务，从而提高了系统的性能。

ESP32开发板中的主芯片是ESP32模组，它集成了WiFi和蓝牙。ESP32模组连接到ESP32开发板的USB端口，供电和通信信号都通过此端口。

二、ESP32开发板原理图的设计

ESP32开发板原理图设计主要包括以下几个部分：
1、供电部分
2、通信接口
3、程序下载接口
4、扩展接口
5、LED指示灯
6、外设接口

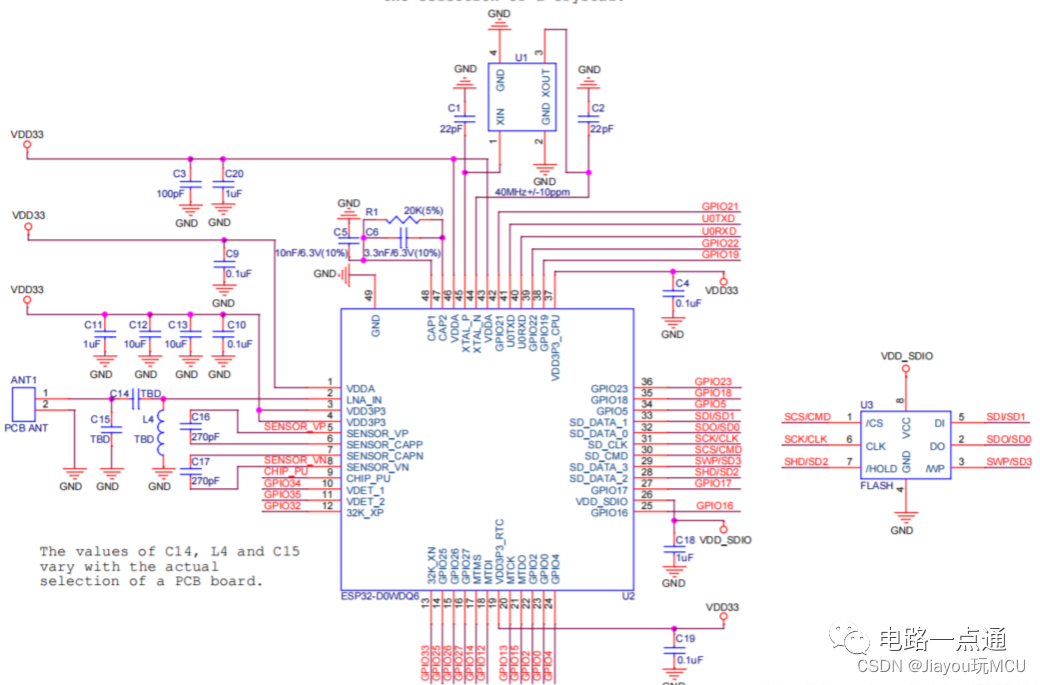

模组内部电路图

1、供电部分

ESP32开发板的电源部分包括5V电源和3.3V电源，其中5V电源连接于USB端口，3.3V电源连接于ESP32模组。通过设计涟漪滤波电容和快反二极管，来保护开发板的供电电路，确保稳定可靠。

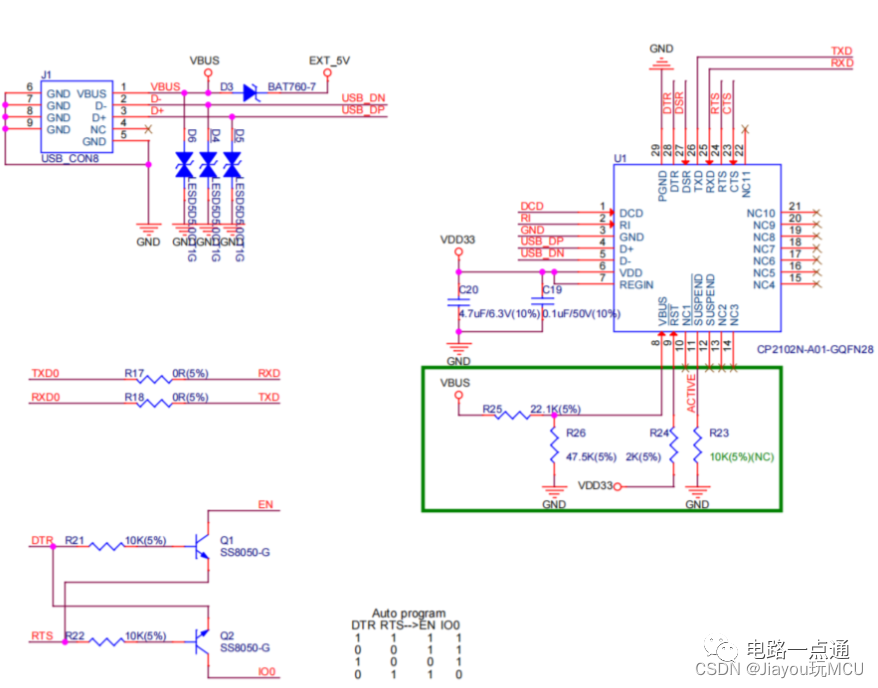

USB供电接口（5V）和USB-UART（串口0）

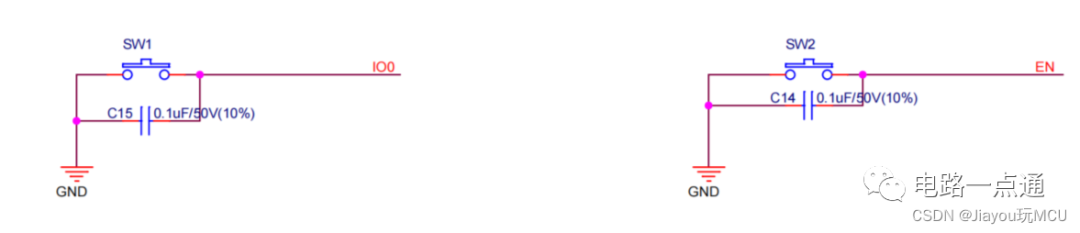

EN按键和BOOT按键

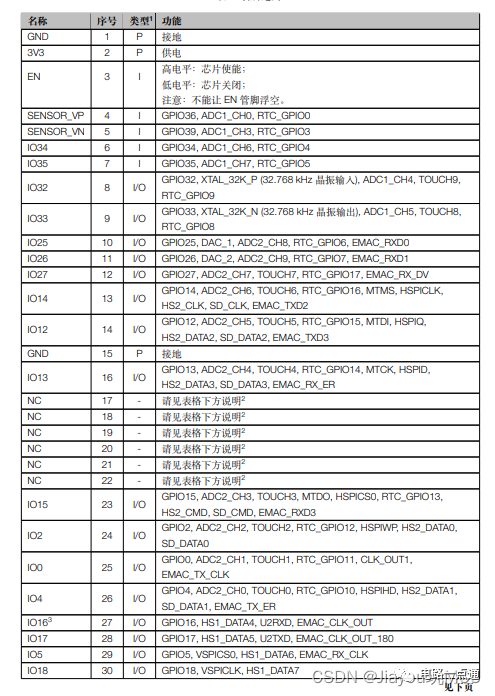

模组共有38个管脚

2、通信接口

ESP32开发板可使用SPI、UART等接口进行通信。其中UART0用于向计算机的串口传输信息。SPI接口用于连接SPI设备，可以使用SPI总线连接EEPROM、ADC、液晶屏等设备。

3、程序下载接口

ESP32开发板原理图中还包含了USB-TTL串口芯片，ESP32模组的TXD和RXD引脚通过此芯片进行串口通信，方便用户进行程序下载和调试。

4、扩展接口

ESP32开发板还具有扩展接口，包括I2C、SPI和GPIO等。可以通过这些接口将其他硬件连接到ESP32开发板上。

5、LED指示灯

ESP32开发板上还配备了LED指示灯，用于指示开发板运行状态，例如WiFi连接状态、蓝牙连接状态等。

6、外设接口

ESP32开发板还可连接其他模块，例如压力传感器、温度传感器、光线传感器、声音传感器等。直接将这些传感器连接至外部引脚可提供ADC采集，并将结果传输至ESP32以进行数据分析和处理。

三、ESP32开发板的代码示例

下面是一个ESP32开发板的示例程序，可用于LED闪烁。要使LED闪烁，只需将GPIO15连接至LED并将其置为低电平即可。

/* ESP32开发板 LED示例程序 */
int led = 15; //LED连接到GPIO 15引脚
void setup() {
  pinMode(led, OUTPUT); //设置引脚模式为输出
}
void loop() {
  digitalWrite(led, LOW); //将GPIO 15设置为低电平
  delay(1000); //延迟1秒
  digitalWrite(led, HIGH); //将GPIO 15设置为高电平
  delay(1000); //延迟1秒

	}

四、ESP32开发板的应用场景

由于ESP32开发板拥有强大的性能和功能，因此在实际应用中具有广泛的应用场景，例如：
1、物联网应用
2、嵌入式系统开发
3、机器人
4、医疗设备
5、音频处理
6、传感器连接等。

总之，ESP32开发板是一种高性能的嵌入式系统开发板，可用于各种应用程序的开发。通过理解ESP32开发板原理图设计，我们可以更好地利用它构建各种应用。
