MOS管按键开关电路与PMOS按键开关电路图解:理解不同设计方案的特点与应用场景
电路一点通
362浏览
0评论
0点赞
2023-11-24

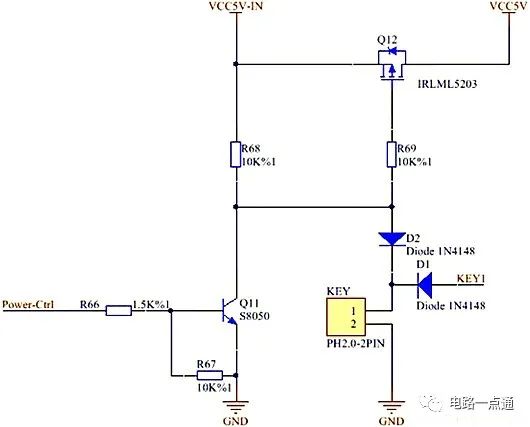

用MOS管搭建一个长按按键开关机的电路,通过长按一个按键,控制整个设备开关机的电路。MOS管按键开关电路:

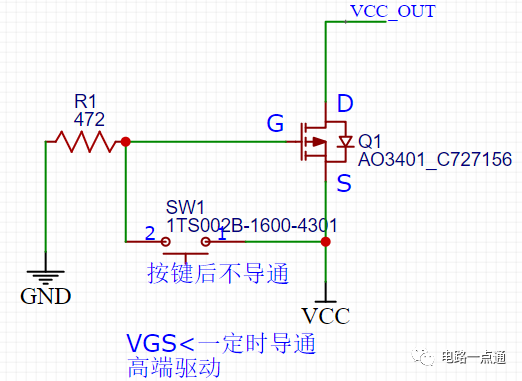

MOS管按键开关电路工作原理:“Power_Ctrl”和“KEY1”是连接MCU的两个引脚。1.设备开启时,按下按键“KEY”,此时mos管导通,漏极变成5V,整个系统供电,MCU正常工作,并检查“KEY1”引脚电平,当为低电平时,可在程序中加入延时,而后再次判断该引脚电平,仍然为低电平时,控制“Power_Ctrl”引脚为高电平,此时,即可松开KEY按键,整个系统可正常工作。达到延时开机目的。2.设备关闭时,此时整个系统有电,当再次检测到“KEY1”位低电平时,可延时一段时间,再来判断“KEY1”是否仍然为低电平,如果仍然为低电平,可控制“Power_Ctrl”引脚为低电平,此时,当松开KEY按键后,整个系统将没有供电。达到延时关机目的。一个PMOS的按键开关电路,用在STCH8H的最小系统板上面,下面分享电路。
