概述：
在这个项目中，我们将使用NS6326B IC构建一个专为汽车或太阳能电池板设计的DIY 5V 3A USB 充电器。这款多功能充电器的设计可接受4-30V的宽输入电压范围，使其高度适应各种电源，从汽车电池到太阳能发电。NS6326B IC的核心确保高效的电压调节和稳定的电力传输，确保您的设备获得一致的5V 输出。该充电器具有过压保护、电流采样和强大的电源开关输出机制等功能，确保在不同环境下的安全性和可靠性。其3A 输出能力可确保为大多数 USB 供电设备（从智能手机到平板电脑）快速充电。鉴于其输入电压的灵活性和紧凑的设计，该充电器非常适合移动应用，无论是汽车、房车还是由太阳能电池板供电的偏远地区。材料清单

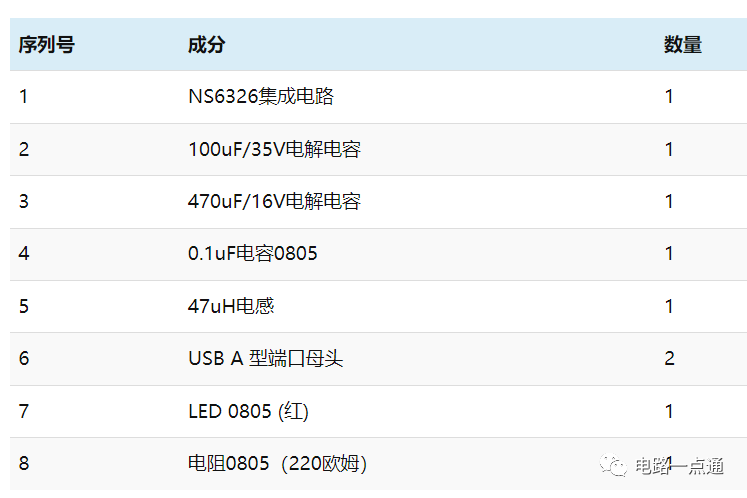

以下是制作 5A 3A USB 充电器电路所需的组件。
NS6326B 4-30V 输入 5V/3A 输出同步降压稳压器
NS6326B是一款支持高压输入的同步降压电源管理芯片。它可以在4~30V的宽输入电压范围内实现3A的连续电流输出。
NS6326B 具有出色的恒压/恒流 (CC/CV)特性。它采用电流模式环路控制原理来实现快速动态响应。NS6326B的工作开关频率为130kHz，具有良好的EMI特性。此外，该芯片还具有多重保护功能：过温保护、输出短路保护、输入欠压/过压保护。NS6326B采用标准SOP8封装。NS6326B的特点
-
宽输入电压范围：4V 至 30V
-
效率高达92%以上
-
高恒流精度：±5%
-
恒压精度：±5%
-
无需外部补偿
-
开关频率：130kHz
-
输入欠压/过压、输出短路、过热保护
-
SOP-8封装
-
输出电流：3A
引脚配置

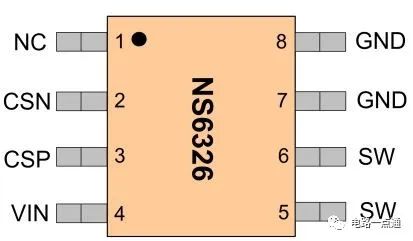

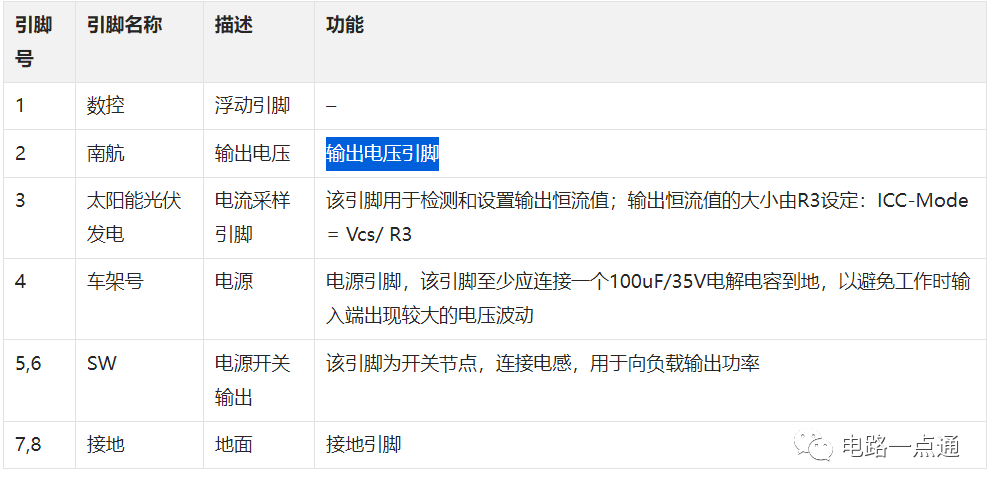

显示了 SOP-8 引脚图，详细说明了每个引脚的功能。
NS6326B典型应用电路
应用范围
- 车载充电器/适配器
- 线性稳压器预稳压器
- 分布式电力系统
- 电池充电器
5V 3A USB充电器电路

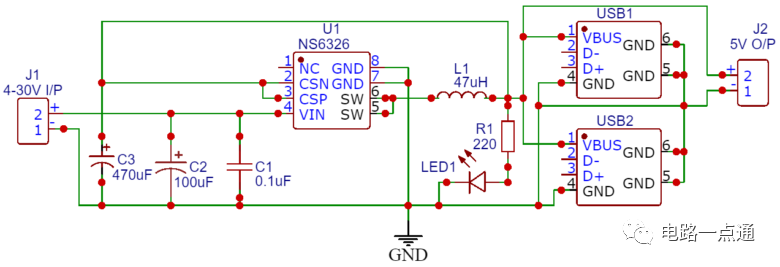

让我们看一下用于汽车或太阳能电池板的5V 3A USB 充电器电路。该原理图是根据NS6326B 典型应用电路修改的。

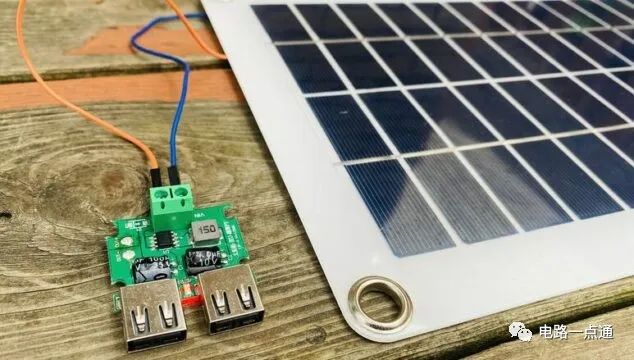

在此原理图中，端子J1可用于电源输入，范围为4-30V。输入源可以是12V 电池或直流适配器电源。输入也可以是24V 太阳能电池板。输出可从一对USB A 公端口获取。还设有端子J2，以便可以焊接接头或跳线以获取电源输入。使用上面的原理图，您可以设计自己的定制 PCB。我在我的项目中使用了 PCB，并将所有必要的组件焊接在上面。
正面和背面的所有元件均按照电路图焊接。
测试与运营
硬件组装完毕后，就可以开始测试PCB板了。您可以在输入端子处连接 12V 铅酸电池。
板上的板载 LED 将亮起，指示板已通电。您可以使用万用表检查输入和输出电压。同样，您可以连接 24V 太阳能电池板，而不是 12V 直流电池。

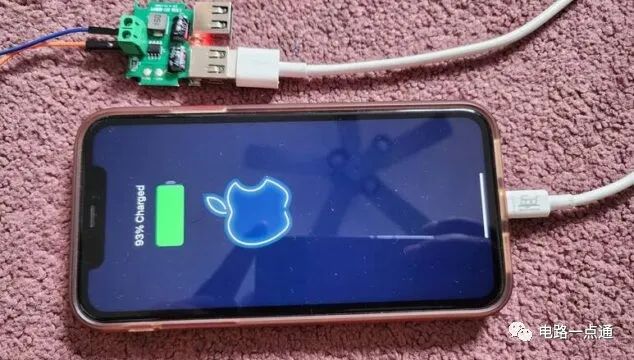

您可以使用 USB 端口为手机充电。
5V 3A USB 充电器对于许多其他需要恒定电源的应用非常有用。推荐阅读
