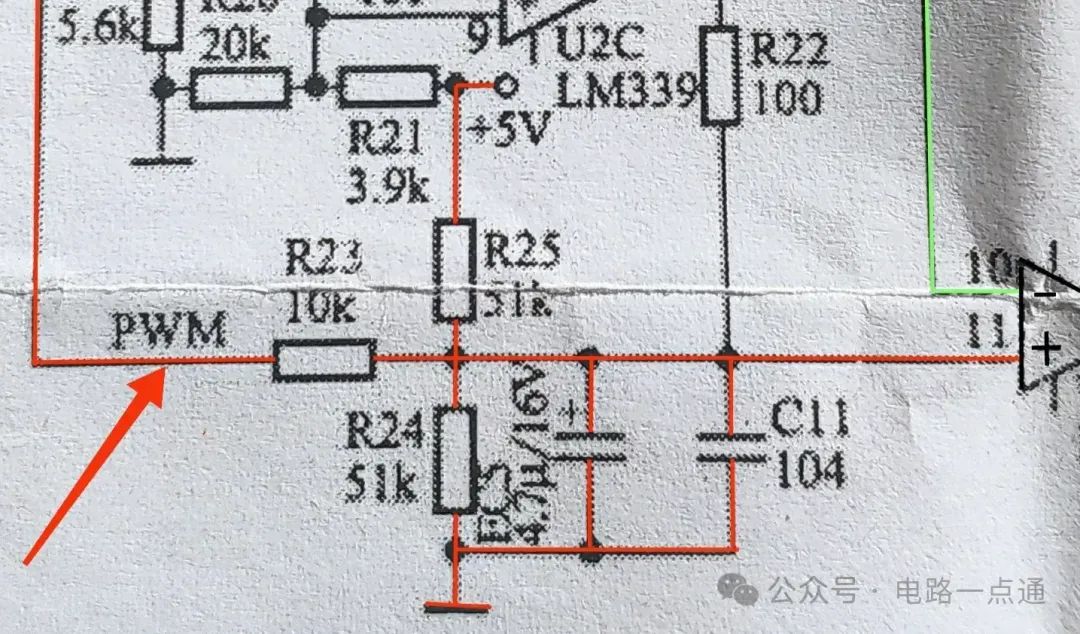

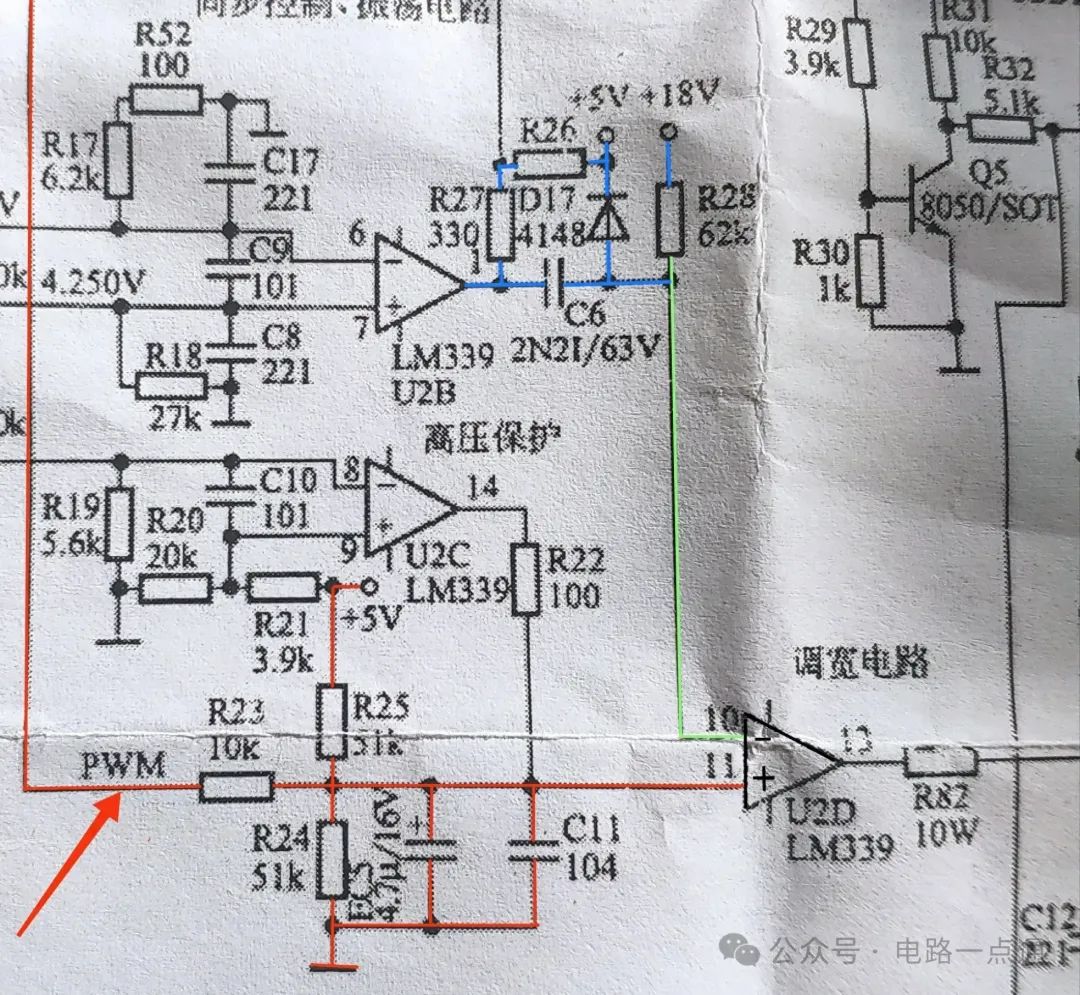

1.PWM是根据使用者所选择的档位，对应的功率，微处理器所发出的对应占空比方波信号，首先经R23、EC5、C11进行低通滤波，形成平滑的直流，再叠加在由R25、R24串联分压组成的静态工作点上(2.5V)给到LM339的第11引脚(U2D的正相输入端)，该电压在某一档位下是一个相对固定值的电压(最小值＞2.5V)，在平面坐标系中，为平行横轴的直线。

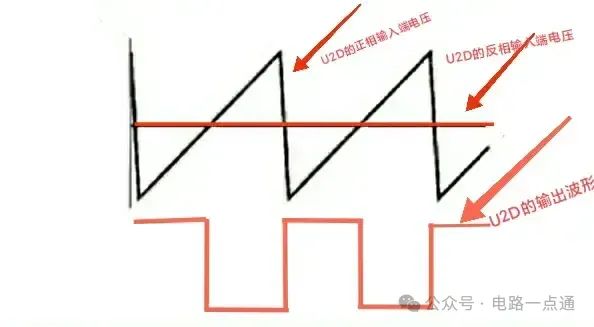

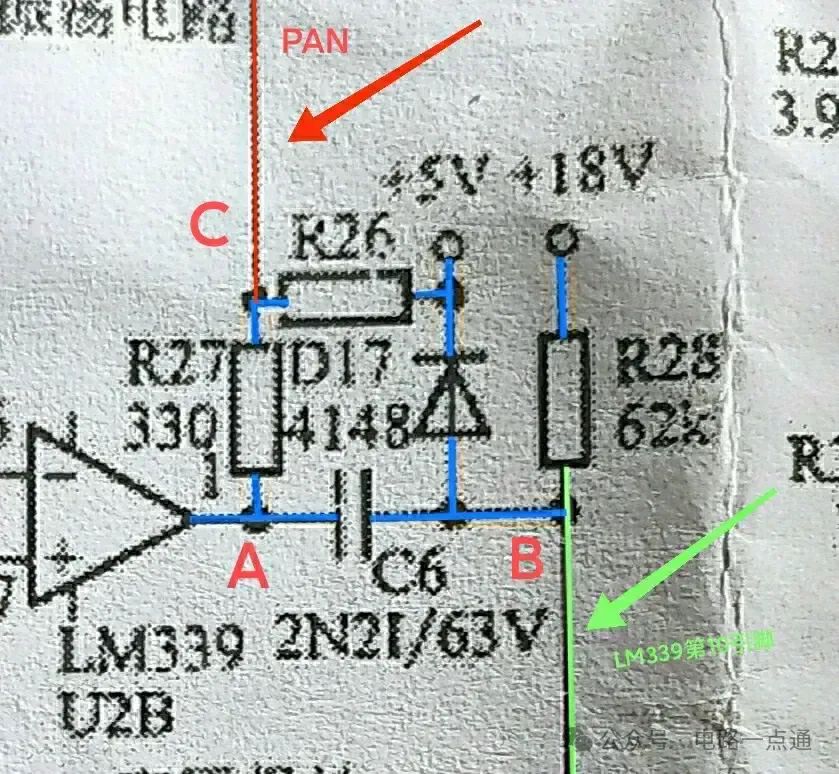

- 下面是一个锯齿波发生电路，它的构成下图所示。当C点获得一个短暂低电平(0V)触发脉冲(开机信号)，A点会是低电平，由于C6的两端电压不能突变，B点的电压也是低电平。B点的电压是给到LM339的第10引脚(U2D的反相输入端)，由于U2D的正相输入端电压＞反相输入端电压，U2D输出端为高电平(严谨的说为高阻态通过上拉电阻R33上接18V输出高电平)驱动由8050和8550组成的图腾电路，图腾电路再驱动IGBT功率管导通，LM339的U2B输出端会变成持续低电平(缘由可以参看前期的《电磁炉并联谐振的震荡过程》及《电磁炉的同步单元电路解析》)，18V通过R28给C6定时电容充电，随着C6定时电容充电，C6右端的电压会逐渐升高，即:B点电压升高，LM339的第10引脚(U2D的反相输入端)的电压会升高。
当LM339的第10引脚(U2D的反相输入端)的电压大于＞第11引脚(U2D的正相输入端)的电压，LM339的第13引脚(U2D的输出端输出低电平，由8050和8550组成的图腾电路，下管导通接地，IGBT功率管栅极变为低电平，IGBT功率管截止，炉盘线圈的感生电动势变为右正左负，同步单元电路的U2B输出端变为高阻态。(详细技术细节请前期的《电磁炉并联谐振的震荡过程》及《电磁炉的同步单元电路解析》)；C6计时电容由于D17钳位作用而放电或者说5V经R26、R27给C6电容反向充电，使C6计时电容两端差变小，最高为0.7V(左端为5v,右端为5.7v)。当炉盘线圈和谐振电容间的谐振使炉盘线圈的感生电动势变为左正右负时，同步单元电路的U2B输出端变为低电平(0V)，由于C6两端电压不能突变，即C6两端电压差为0.7V，使C6左端电压变为0V，逐使C6右端电压为0.7V，与其相连的B点的电压，LM339的第10引脚(U2D的反相输入端)电压也为0.7V，由于U2D的正相输入端电压＞反相输入端电压，U2D输出端为高电平(严谨的说为高阻态通过上拉电阻R33上接18V输出高电平)驱动由8050和8550组成的图腾电路，图腾电路再驱动IGBT功率管导通，进入下一个周期。
