0欧姆电阻经常被用于电路设计,那有什么技巧码?
电子设计宝典 2024-05-22

贴片电阻,相信对于硬件研发工程师或者采购工程师而言并不会感到陌生;在众多型号参数的贴片电阻中,有一个电阻比较特殊,也就是今天需要介绍的主角---0欧姆电阻;由于其电阻阻值特殊,因此在项目的电路设计中经常被用于一些特殊的应用场景;那么对于0欧姆电阻,存在哪些电路设计技巧呢?

0欧姆电阻电路设计:

1.电路调试:0欧电阻可以作为跳线,在硬件或者软件调试的过程中,经常会使用0欧姆电阻,方便用于对电路某些参数的修改调整,以替代跳针或者短线冒的作用;

2.滤波作用:在电路的EMC电磁干扰设计中常常使用0欧姆电阻,用以替代磁珠或者高频电感的滤波作用;

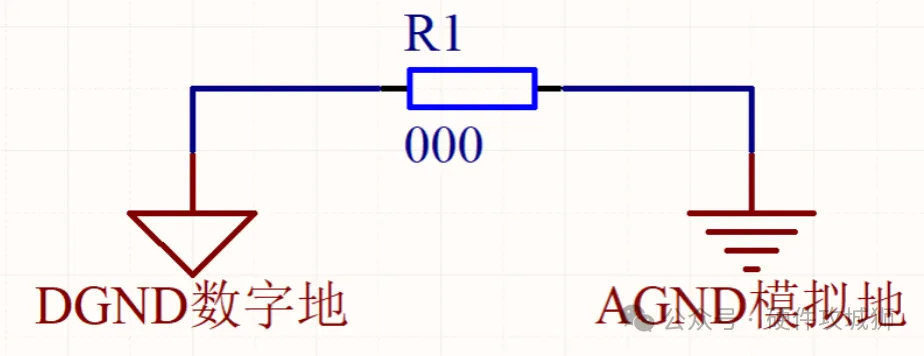

3.地线桥梁:在PCB设计Layout中,地线GND通常被分为模拟地GND与数字地GND,以区分数字电路与模拟电路两者之间的互相干扰;此时0欧姆电阻用于连接模拟低GND与数字地GND,以实现两个不同的GND互联;

4.短路保护:主要是利用0欧姆电阻通过的电流小的原理,相当于低阻值的保险丝,具有电路过流保护或者短路保护作用;

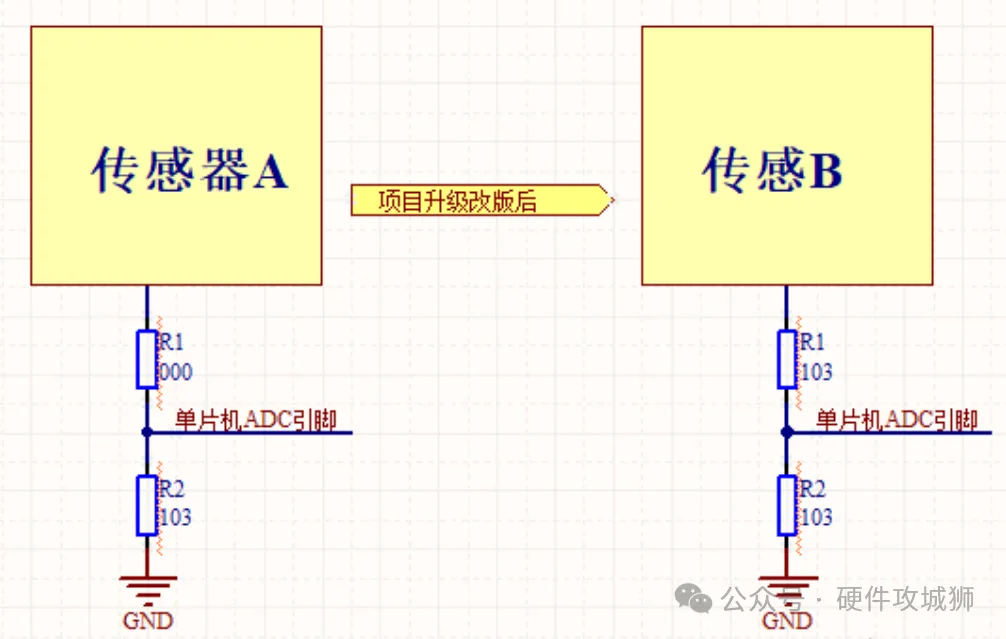

5.兼容设计:研发工程师为了尽可能使用一个电路原理图纸满足项目的后续不断升级改版,常常在一些ADC采集或者传感器模块电路“额外”增加一个0欧姆电阻,如图所示因为增加了一个0欧姆电阻,既不影响项目升级前的电路功能,也不需要在项目升级后的电路重新改版设计,大大减小的工程师的研发工作量;

项目升级前与升级后的电路对比

特别需要强调的内容是真正的0欧姆电阻是不存在,因为在现有的电阻生产工艺中无法满足,只是将极低阻值的电阻等效于0欧姆电阻;如果在未来的某一天实现的0欧姆电阻的生产工艺突破,那么我们人类就会进入“超导”世界,一个没有电能损耗的世界,期待这个技术早日的实现。
