智能门禁系统你知道怎么正确安装并且如何排除故障?
2023-05-26

  门禁系统是现代商业大厦、小区、学校、企业等使用较多的安全保安系统。门禁系统是先洗个现代化安全管理系统,集微机自动识别技术和现代安全管理措施为一体。门禁系统在我们的生活工作中使用较多,但对于门禁系统安装,大家又知道多少呢?下面小编就给大家分享一下门禁系统安装和故障排除的内容。


  门禁系统安装一:设备安装

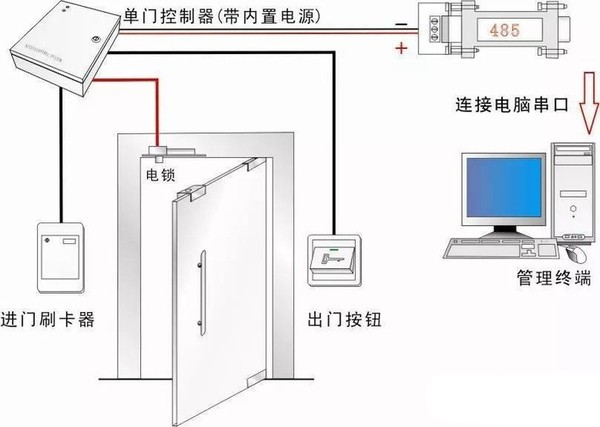

  1、前端设备

  A、进门处安装读卡器。在读卡器感应范围内,切勿靠近或接触高频或强磁场(如重载马达、监视器等),并需配合控制箱的接地方式。

  B、出门处安装出门按钮。

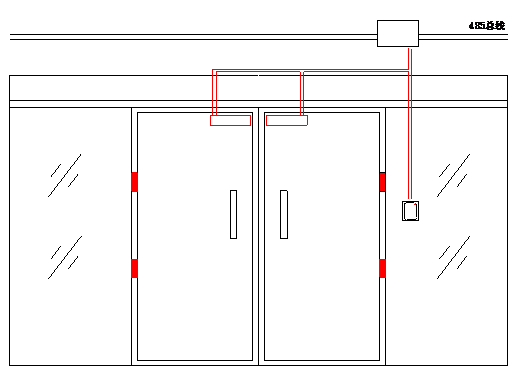

  C、电磁锁安装在门和门框的上沿。

  D、为保证安全性和美观性,控制器和电源箱可采用现场安装或安装于弱电井内。现场安装控制器的优点在于节约线材的使用,控制器安装于弱电井内便于系统日后的维护和系统的安全,也可将控制器箱安装在读卡器上方,靠近电磁锁处。具体情况可根据客户选择安装方式。


  2、中控室设备

  A、控制主机和键盘安装在立面墙上或置于工作台上。

  B、报警装置放置在报警效果较好的位置。

  C、由于门禁系统的特殊性,要求对该系统供电良好,建议采用 UPS电源,对门禁系统集中供电。

  门禁系统安装二:设备调试

  1、系统安装完成后,先把一路门禁读卡器信号接入主机,然后单独检测该路门禁读卡器情况,有无漏报、误报情况发生。这一路检测没问题后在接入另一路,如此这样,把每一路都单独检测一遍,确认无误后再把所有线路接齐。

  2、管理人员可以根据使用人员的权限分别授权,如部分人员可以在任意时间进出任意的地点,普通人员只能凭授权卡在授权时间内进出授权范围。当所有门禁点的正常开启和非法开启时,查看控制中心电脑是否有纪录。

  3、尝试中心电脑因故障或其它原因不能和控制器连接,控制器是否可以独立纪录所控制门点的相关信息,当中心电脑连接后,所有信息是否可以自动上传,是否可以保证信息纪录的完整性。

  4、做好调试记录。

  5、最后填写竣工报告。

  门禁系统安装三:管线安装

  1、安装工程布线应符合国家规定;电气装置工程施工及验收规范;及国家颁发的有关规范及规定。在管内或线槽内的穿线,应在建筑抹灰及地面工程结束后进行。在穿线前,应将管内或线槽内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽同一槽孔内。导线在管内或线槽内,不应有接头或扭结。导线的接头,应在接线盒内焊接或用端子连接。小截面系统连接可以绞接,绞接匝数应在五匝以上,然后搪锡,用绝缘带包扎。管线经过建筑物的变形缝,(包括沉降缝、伸缩缝、抗震缝等)处,应采取补偿措施,导线跨越变形缝的两侧应固定,并留有适当余量。接线端子箱内的端子宜选择压接或带锡焊接点的端子板,其接线端子上应有个应的标号。

智能门禁系统的正确安装和四大故障排除方法

  2、门禁控制器应安装牢固,不得倾斜,并应有明显标志。安装在轻质隔墙上,应采取加固措施。引入门禁控制器的电缆或电线,配线应整齐、避免交叉,并应固定牢固电缆芯线和所配导线的部均应标明编号,并与图纸不易褪色;端子板与每个接线端,接线不得超过二根;电缆芯和导线应留有不小于20cm余量;导线应绑扎成束;导线引入线穿线后,在进线管处应封堵。

  3、门禁控制器的主电源引入线应直接与电源连接,严禁用电源插头,主电源应有明显标志;门禁控制器的接地牢固,并有明显标志。

  4、监控室内接地母线的路由、规格应符合设计要求。施工时应符合下列规:接地母线的表面应完整,无明显损伤和残余焊剂渣,铜带母线光,滑无毛刺,绝缘层不得有老化龟裂现象;接地母线应铺放在地槽或电缆走道中央,并固定在架槽的外侧,母线应平整,不得有歪斜、弯曲。母线与机架或机顶的连接应牢固端;电缆走道上的铜带母线可采用螺丝固定,电缆走道上的铜绞线母线,应绑扎在横档上;系统的工程防雷接地安装,应严格按设计要求施工。接地安装,应配合土建施工同时进行。

  门禁系统故障的四种排除方法一、软件测试法

  1、检测法:启动管理软件,进入总控制台选中门,点击检测控制器,软件运行信息会提示相关故障,那么就可以根据相关信息处理。

  2、实时监控法:总控制台—实时监控,实时监控对应相应的刷卡指示灯方便查出刷卡不开门的故障。

  3、搜索.net法:基本设置—控制器—搜索.net,有助于查找TCP/IP控制器的通讯故障对应通讯指示灯有助于查找通讯故障。请关闭防火墙!

智能门禁系统的正确安装和四大故障排除方法

  门禁系统故障的四种排除方法二、硬件指示灯法

  1、通电时,我们可以看电源指示灯POWER,CPU指示灯闪烁判断控制器是否处于工作状态。

  2、刷卡时,我们可以看card灯判断是否有读卡数据传输到控制器。

  3、按出门按钮,我们可以看继电器指示灯,是否咔嚓响一下,判断控制器继电器输出是否正常。

  4、通讯操作时看TX和RX灯,TCP控制器Rx(Link)灯常亮标示接线大致没有问题。Tx灯闪烁表示正在通讯。

  5、err灯闪烁代表控制器出现故障了,在软件检测获得详细信息。

  6、视频控制器也可以看电源指示灯,ping时Rj45口指示灯是否交替闪烁。

  7、485有源转换器有无闪烁可以判断电脑有无数据发送。

  门禁系统故障的四种排除方法三、替换排除法

  1、设备替换法:这个只能参考,不能完全确定,因为,如果是某个环境或者因素引起的不一定会马上表现出来,就像人的慢性疾病有一个潜伏期,过段时间同样会引起问题出现,如果换下来的怀疑有问题的设备,单独检测没有问题,这可能是布线等环境干扰问题,应该积极地继续查找故障源。

  2、电脑替换法:可以判断是否是客户的电脑或者操作系统环境、病毒问题,串口输出或者设置不对。

  3、数据库、软件替换法:比如提取记录或上传设置失败,生成报表失败等,可以用另一个全新的数据库或软件,确定问题的范围。

  门禁系统故障的四种排除方法四、分离排除法

  1、以门禁控制器为核心,可以外接许多被控设备,而外接设备的质量参数性能都参差不齐的,兼容起来就可能存在干扰,导致的现象也就千奇百怪,如控制器重启,ERR灯闪烁,门异常开合,可以分离此外接设备看是否正常,然后逐一加载各个外接的设备,并加载一个测试一下,看看是加载了什么引起了这个故障,如三棍闸、道闸、电铃、电梯、自动门,还有扩展板外接的各种报警装置,都可能是干扰源,解决方案是加装弱电隔离器。

  2、485通讯方式,一个系统有8台控制器,可以考虑先断开后面的4台,然后再断开剩下4台的两台来缩小查找范围,或从先第二台处断开,逐台把后面的链接到通讯线路,看加到哪台不行了。

  3、TCP控制器使用常规方法在客户网络不能正常联网,可以从客户网络独立出来用独立交换机测试OK,就寻求甲方网管支持,看是否启用了其他网络认证限制。
