  最近需要用ST7565来显示汉字以及画点,发现网上关于ST7565驱动显示文字的例子也不少,不过画图方面的例子就很少了。ST7565是比较常见的128*64的LCD,我这里使用模拟SPI来写ST7565,ST7565是“纵向8点下高位”类型的LCD,难点在于页(Y轴)。

  如下图,这里Y=6

  

  一个8位数据对应LCD纵向的8个格子,例如:要在Y=6地方亮一个点,把二进制0100 0000写到ST7565里,实际在纵向倒数第二个点显示一个点。

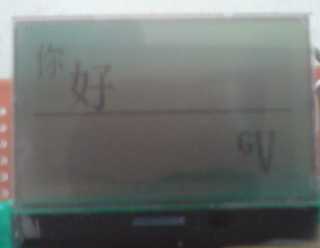

  理论解释完了,接下来看看本例中实现的结果,看下图:

  

  接下来贴上代码,由于每个厂家的ST7565的屏的接线都会有区别,所以这里就不给出写ST7565的实现,SPI_Write()就是写ST7565函数,通过LCD_CMD/LCD_CANVAS来区分是写控制命令还是图像数据。这里的字模来自Lcmzimo字模工具。

  view plaincopy to clipboardprint?

  //汉字 16*16 的定义

  unsigned int CHINESE_16_16[] = {32/*数据总数*/,16/*宽*/,16/*高*/};

  //汉字 24*24 的定义

  unsigned int CHINESE_24_24[] = {72/*数据总数*/,24/*宽*/,24/*高*/};

  //ASCII 16*8 的定义

  unsigned int ASCII_W8_H16[] = {16/*数据总数*/,8/*宽*/,16/*高*/};

  //ASCII 24*12 的定义

  unsigned int ASCII_W12_H24[] = {36/*数据总数*/,12/*宽*/,24/*高*/};

  // *****************************************************

  //画字函数

  //参数x:X轴坐标,0~127

  //参数y_pag:纵向页数,0~7,每一页等于8个纵向像素

  //参数font:font的样式:{数据总数,高,宽}

  //参数p:字模数组,当p=LCD_CLEAR,则是清除指定区域

  // *****************************************************

  void LCD_PutChar(unsigned char x,unsigned char y_pag,unsigned int *font,unsigned char *p)

  {

  unsigned int size=font[0];//整个数组的大小

  unsigned int width=font[1];//字符的宽度

  //unsigned int height=font[2]; 留着以后有用

  unsigned int pagindex=1;//记录LCD页指针去到的页数

  unsigned int nextpage = width;

  unsigned char i,pag,colh,coll;

  pag = y_pag+0xb0;

  colh = x>>4; /*取y_pag的高4位*/

  colh = colh | 0xf0;

  colh = colh & 0x1f;

  coll = x & 0x0f; /*取y_pag的低4位*/

  SPI_Write(colh,LCD_CMD);

  SPI_Write(coll,LCD_CMD);

  SPI_Write(pag,LCD_CMD);

  for (i=0;i<size;i++)

  {

  if (i == nextpage)//当前页画完,则跳转到下一页继续画

  {

  SPI_Write(pag+pagindex,LCD_CMD);

  SPI_Write(colh,LCD_CMD);

  SPI_Write(coll,LCD_CMD);

  pagindex++;//换到下一页

  nextpage = pagindex * width;//定义下一页在size中的位置

  }

  if(p==0x00)

  SPI_Write(0X00,LCD_CANVAS);

  else

  SPI_Write(*p++,LCD_CANVAS);

  }

  }

  // *****************************************************

  //画点函数

  //原理:x直接设置列,Y/8=页数,Y%8=点在纵8格的位置,Y=0,Y|=BIT7,Y=Y》》(7-Y%8)

  //举例:(5,6),在列5,Y坐标在第0页的最后一点,即Y=0100 0000(倒向的二进制) 等价于 Y=0,Y|=BIT7,Y左移1位

  //参数x:X轴坐标,0~127

  //参数y:Y轴坐标,0~63

  //参数ph:点的高度,为0时则为清除点

  // *****************************************************

  void LCD_DrawPoint(unsigned char x,unsigned char y,unsigned int ph)

  {

  unsigned char i,pag,colh,coll;

  pag = y/8;//判断Y所在的页

  pag = pag +0xb0;

  colh = x》》4; /*取x的高4位*/

  colh = colh | 0xf0;

  colh = colh & 0x1f;

  coll = x & 0x0f; /*取x的低4位*/

  SPI_Write(colh,LCD_CMD);

  SPI_Write(coll,LCD_CMD);

  SPI_Write(pag,LCD_CMD);

  if(ph==LCD_CLEAR)

  {

  SPI_Write(LCD_CLEAR,LCD_CANVAS);

  return;

  }

  unsigned int point=0;

  for(i=0;i<ph;i++)

  point|=(BIT7>>i);//点加高

  point=point>>(8-ph-y%8);//加高之后移位

  SPI_Write(point,LCD_CANVAS);

  }

  unsigned char hz16_16[]={//“你”

  0x40,0x20,0xF8,0x07,0x40,0x20,0x18,0x0F,0x08,0xC8,0x08,0x08,0x28,0x18,0x00,0x00,

  0x00,0x00,0xFF,0x00,0x00,0x08,0x04,0x43,0x80,0x7F,0x00,0x01,0x06,0x0C,0x00,0x00

  };

  unsigned char hz24_24[]={//“好”

  0x00,0x40,0x40,0x40,0xFF,0xFE,0x42,0x40,0xE0,0xE0,0x40,0x00,0x08,0x08,0x08,0x08,

  0xC8,0x88,0x68,0x38,0x1C,0x08,0x00,0x00,0x00,0x00,0x70,0x7F,0xCF,0x80,0x00,0xF0,

  0x7F,0x0F,0x10,0x10,0x10,0x10,0x10,0x10,0xFF,0xFF,0x10,0x10,0x18,0x18,0x10,0x00,

  0x00,0x40,0x20,0x10,0x0C,0x07,0x03,0x07,0x1E,0x1C,0x00,0x00,0x20,0x20,0x60,0xE0,

  0x7F,0x3F,0x00,0x00,0x00,0x00,0x00,0x00};

  unsigned char ascii8_16[]={// -G-

  0xF0,0xF8,0x0C,0x84,0x84,0x8C,0x98,0x00,0x03,0x07,0x0C,0x08,0x08,0x07,0x0F,0x00

  };

  unsigned char ascii12_24[]={// -V-

  0x04,0xFC,0xFC,0x04,0x00,0x00,0x00,0x04,0xFC,0xFC,0x04,0x00,0x00,0x00,0x3F,0xFF,

  0xC0,0x00,0xC0,0xFF,0x3F,0x00,0x00,0x00,0x00,0x00,0x00,0x03,0x1F,0x3C,0x1F,0x03,

  0x00,0x00,0x00,0x00,

  };

  unsigned char *hzcode;

  void main()

  {

  WDTCTL=WDTPW+WDTHOLD; //停止WDT

  LCD_Init();//初使化

  LCD_SetDisplay(LCD_CLEAR);

  //显示“你”

  hzcode= hz16_16;

  LCD_PutChar(0,0,CHINESE_16_16,hzcode);

  //显示“好”

  hzcode= hz24_24;

  LCD_PutChar(16,1,CHINESE_24_24,hzcode);

  //显示分割线

  for(int x=0;x<127;x++)

  LCD_DrawPoint(x,32,1);

  //显示“G”

  hzcode= ascii8_16;

  LCD_PutChar(100,5,ASCII_W8_H16,hzcode);

  //显示“V”

  hzcode= ascii12_24;

  LCD_PutChar(108,5,ASCII_W12_H24,hzcode);

  }
