PCB板布局相关的注意事项
mouser 2022-01-05

这之前作为使用电感的降噪对策,介绍了。本文将主要介绍PCB板布局相关的注意事项。

串扰

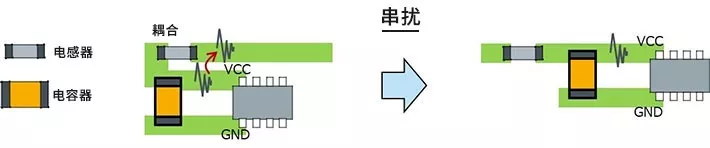

串扰是因电路板布线间的杂散电容和互感,噪声与相邻的其他电路板布线耦合。下面是LC滤波器的图形布局和部件配置带来的串扰及其对策示例。

“”

在左侧的布局示例中,VCC线路中有LC滤波器,滤波器后的布线与含有滤波器前的噪声的布线相邻,因此噪声因串扰而耦合,滤波效果下降。右侧为对策示例,采用了不与含有噪声的线路相邻的布局,从而可将噪声耦合控制在最低限度内。

GND线反弹噪声

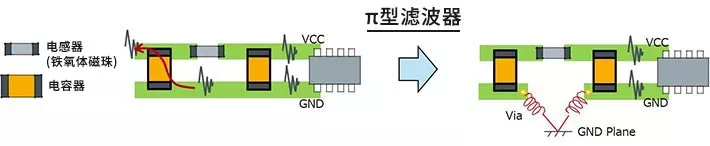

在该示例中可以看出,在使用了π型滤波器的电感前后所配置的电容,其GND的设置方法可能会带来地线反弹噪声。在左图示例中,如箭头所示,来自GND的噪声经由电容回流,并去到了滤波器外面。

“”

在这种情况下,为了避免噪声直接传播,可利用Via的寄生电感的手法,经由过孔(Via)与GND平面连接,改善效果较好。

经常听到“在开关电源电路中,PCB板布局是非常重要的”。这的确非常重要,因为里面包含着布局诀窍。

关键要点:

有些PCB板布线布局,会因串扰而导致滤波效果下降。

π型滤波器电容的GND的某些设置方法可能会带来地线反弹噪声。

优化PCB板布线布局可避免这些问题。
