滤波器降低开关稳压器传导发射的必需考虑
mouser 2021-09-29

所有作为开关模式电源的电源转换器都会引起干扰。这种干扰主要是由开关频率和开关转换的高频率引起的。在开关稳压器环境中,有三条干扰传输路径:辐射发射、以及开关稳压器输出侧和输入侧上的传导发射。

辐射发射在很大程度上取决于寄生元件,并可通过优化的电路板布局降低。有种高度创新的方法是采用ADI的开关稳压器,可使辐射发射降低达40dB(即10,000倍),此类稳压器的运行依据是“silent switcher”原理。这里,脉冲输入电流是非常对称的,因此产生的电场在很大程度上相互抵消。

传导发射可借助滤波器来降低。然而,有几件事情是必需考虑的。不仅滤波器需要进行优化以降低特定频率范围内的噪声,而且它还影响着整个电源的稳定性。开关稳压器具有一定的输入阻抗 ZIN。它必须高于输入滤波器的输出阻抗ZOF。图1的框图显示了这两种阻抗。

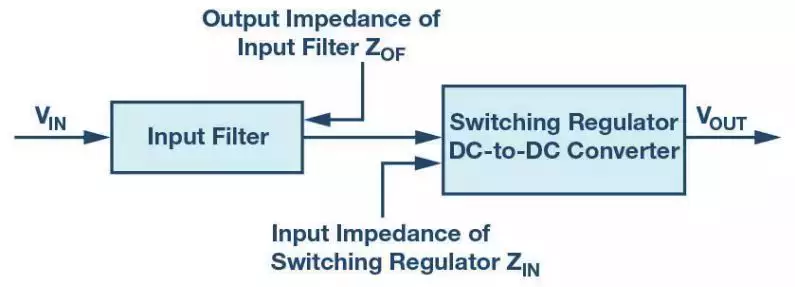

“图1.使用一个输入滤波器来降低传导发射。”图1.使用一个输入滤波器来降低传导发射。

在滤波器设计中必须考虑这两种阻抗。为了简化设计工作,LTpowerCAD®增加了一项新功能,LTpowerCAD是ADI提供的一款开关稳压器计算工具。LTpowerCAD可从ADI官方网站免费下载,近十年来一直被认为是一款实用的开关稳压器设计工具。该工具最新增添的功能是“滤波器设计”。与线路电压密切相关的关键共模噪声并不是非常依赖寄生效应,因此能够可靠地计算,并且计算结果可很好地反映实际情况。

“”

图2显示了采用LTpowerCAD完成的开关稳压器计算(在输入侧上布设一个优化滤波器的情况下)。

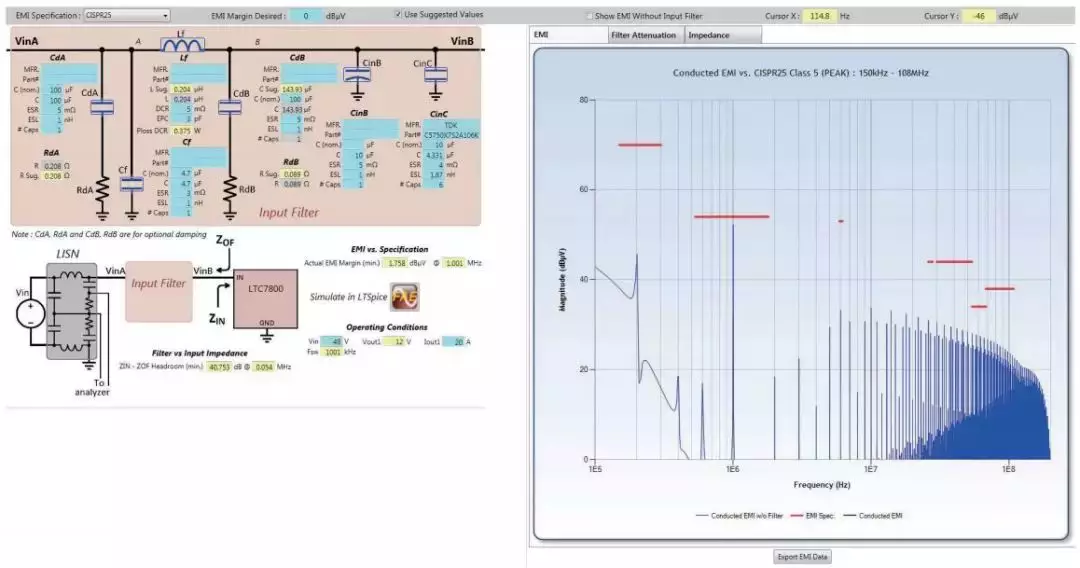

“图2.使用滤波器时显示具有CISPR25B类限制的传导辐射计算。”图2.使用滤波器时显示具有CISPR25B类限制的传导辐射计算。

如前文所述,不仅需要实现低于特定EMI规格等级的发射水平,而且,构成开关稳压器和滤波器的整体电路稳定性也很重要。为此,必须使图1所示的阻抗匹配。滤波器的输出阻抗ZOF(阻抗输出滤波器)必须低于滤波器的输入阻抗ZIN(阻抗输入电源)。为确保这一点,LTpowerCAD在图3所示的简图中提供了这种计算和表示。

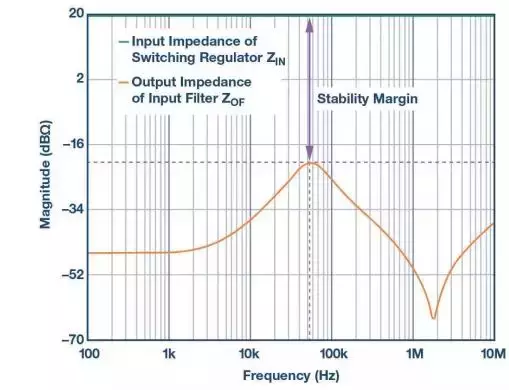

“图3.检查各自的阻抗ZIN和ZOF以避免发生振荡”图3.检查各自的阻抗ZIN和ZOF以避免发生振荡

以前,有可用于开关稳压器设计的计算工具和仿真工具。还可以使用LTpowerCAD等计算工具来计算适当的滤波器,这种新方式非常适合最大限度降低开关模式电源中的传导发射。

本文转载自:亚德诺半导体
