EMC相关的基础知识
mouser 2021-09-08

从本文开始将围绕“开关噪声-EMC”这一主题,对开关电源相关的EMC及其对策等进行解说。计划先介绍EMC相关的基础知识,然后再探讨噪声对策相关的内容。

第一篇将以“何谓EMC”为题,先来熟悉EMC相关的术语,以此作为起点。相关的英语缩写较多,EMC也是其中之一,下面将列出一些相似的缩写。如果不能很好地理解各个术语的意义,在使用时,某些情况下可能会存在无法准确传递信息、无法沟通的情况。

何谓EMC

EMC是Electromagnetic Compatibility(电磁兼容性)的缩写,在日语中多用“电磁两立性”或“电磁适合性”等字样来表达,可能还有其他一些表述方式。意为“不对其他设备产生电磁干扰,即使受到来自其他设备的电磁干扰仍保持原有的性能”,因需要兼备两种性能而被称为“电磁兼容性”。

“不对其他设备产生电磁干扰”是指如果不有意识地确保这一性能就会给其他设备带来电磁干扰。EMI(Electromagnetic Interference)是表示电磁干扰(电磁干涉、电磁妨碍)的术语。由于发射电磁波会导致干扰,所以经常与Emission(辐射、发射)这一术语成对使用。从开关电源方面讲,是指因开/关工作而产生开关噪声。

与之相反的“即使受到来自其他设备的电磁干扰”相关的术语是EMS(Electromagnetic Susceptibility)-电磁敏感性。EMS多与Immunity(耐受性、抗扰度、排除能力)成对使用。要求具备“即使受到EMI,也不会引起误动作等问题”的耐受能力。

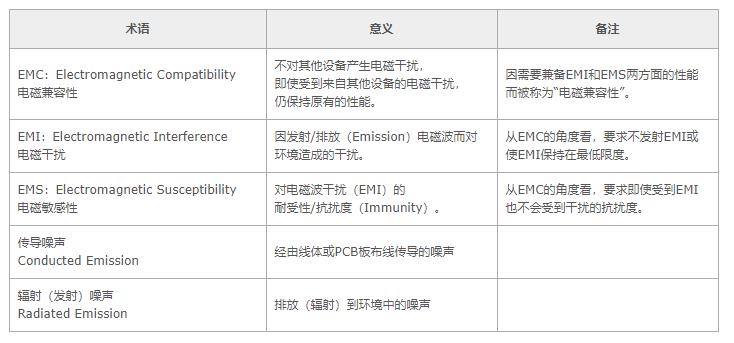

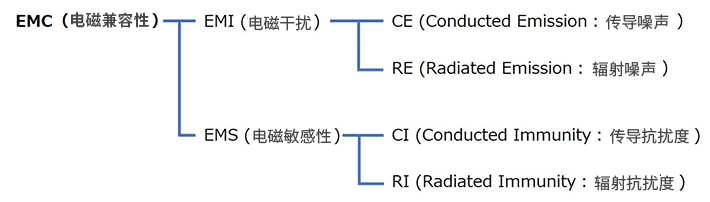

EMI分为传导噪声(Conducted Emission)和辐射噪声(Radiated Emission)两种。这两个术语在日文中用日语表达多于用英语缩写表达。传导噪声是指经由线体或PCB板布线传导的噪声。辐射噪声是指排放(辐射)到环境中的噪声。对于这些噪声,EMS中分别都有抗扰度要求。它们的关系如下。

“”

以上即相关术语解释及关系。简而言之,即EMC是EMI和EMS是否满足标准规范的关键。将上述解说汇总如下。

“”

关键要点:

・EMC(电磁兼容性)是指兼备EMI和EMS两方面的性能。

・EMI(电磁干扰)是指因辐射/排放(Emission)电磁波而对环境产生的干扰。

・EMS(电磁敏感性)是指对电磁波干扰(EMI)的耐受性/抗扰度(Immunity)。
