TVS在电路接口的应用

0 141浏览 0评论 0点赞 2023-06-07

TVS（Transient Voltage Suppressor），中文名叫瞬态电压抑制二极管。在硬件电路上的作用就是，利用TVS反向击穿后的钳位特性来抑制瞬态过压并将瞬态过压削峰到它的钳位水平以保护其他器件的周全。

TVS在电路接口应用时，TVS的阳极接被保护电路的负极，阴极接被保护电路的正极。正向过压过来，TVS反偏钳位保护；负向过压过来，TVS正偏泄流保护。TVS的正偏电压约等于标准硅半导体PN结的正偏压降0.7V。

点击放大图片

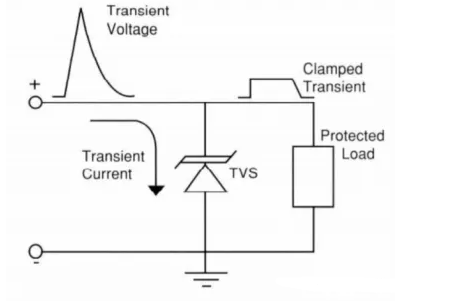

图1.TVS典型应用电路图

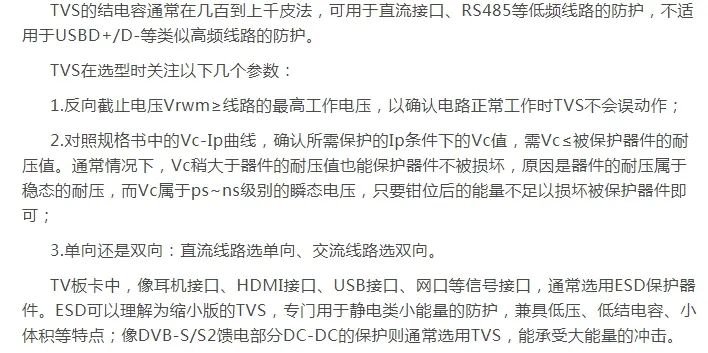

登录阅读全文
