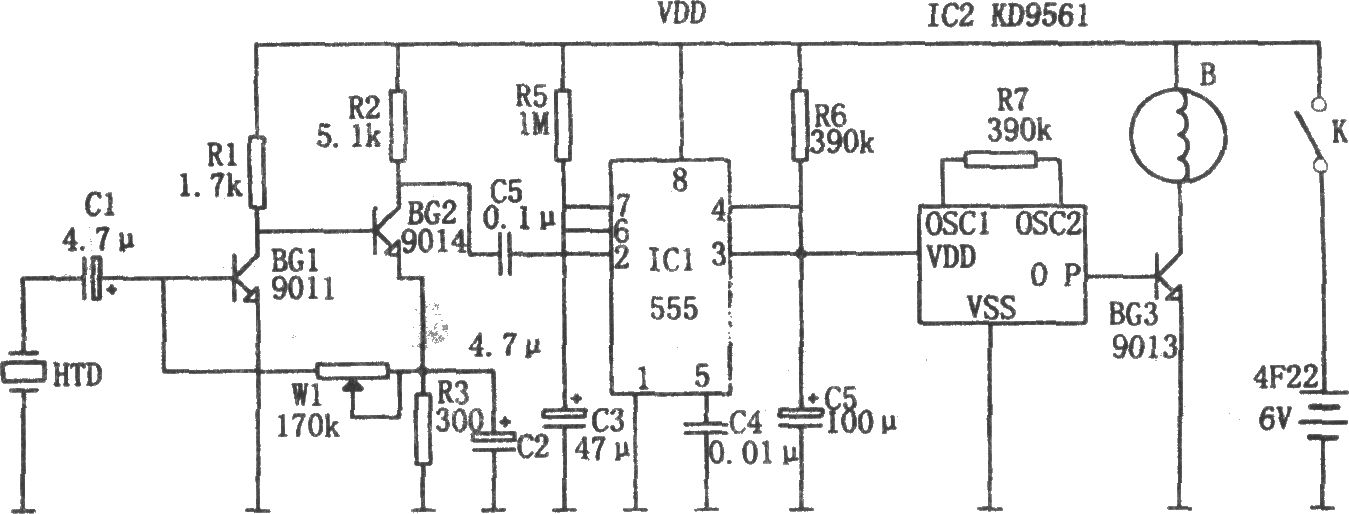

如图所示为机电一体化白行车防盗报警锁电路。该防盗报警锁由音响电路、单稳态触发器、振动探测放大器等组成。音响电路由四模拟声集成电路IC2(KD9561)、晶体管BG3等组成。IC1(555)和R5、C3组成单稳态触发器。振动探测放大器由压电陶瓷片HTD、C1、BG1、BG2、R1～R3、电位器W1等组成。当有冲击或振动信号时，压电陶瓷片HTD将该信号转换成电信号，经过BG1管放大后，使BG2管输出负向触发信号(小于1/3VDD)，从而使触发电路IC1置位，输出延时为td=1.1R5C3的脉冲。图中所示参数对应的延时约为50秒。同时，IC1输出的高电平脉冲又使IC2(KD9561)加上电压，使其发出警笛音响。 图中K为锁开关，当用原配钥匙开锁时，电源被切断，不会引起报警。否则将引起报警。电池采用层叠电池4F22或6F22(9V)。
