用一只游戏机射频调制器和一片CMOS集成电路制作的电视信号发生器
采集列表 2023-06-08

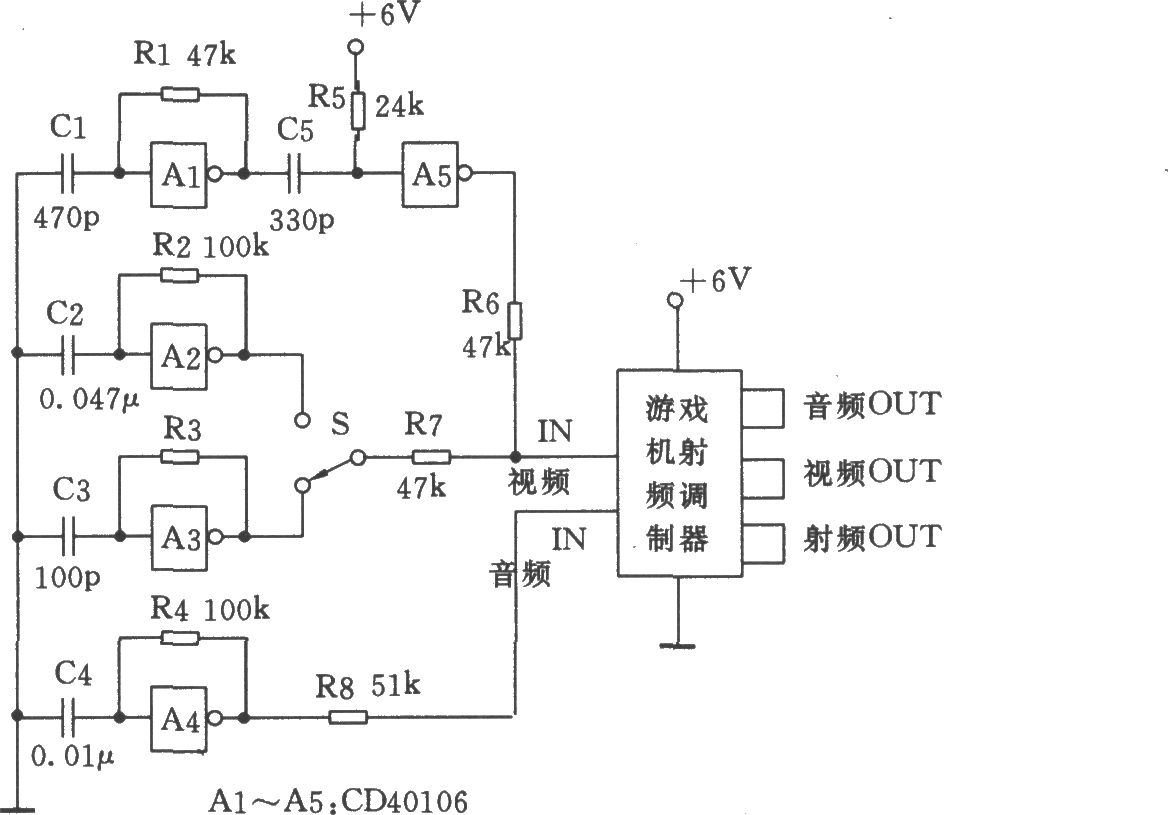

袖珍电视信号发生器 用一只游戏机射频调制器和一片CMOS集成电路制作的电视信号发生器如图所示电路。图中:施密特触发器Al~A4分别与RC元件组成行同步、横条、竖条及音频信号振荡器。S用于选择横、竖条信号。A5及微分电路C5、R5将行同步信号整形为5~7μs的正向窄脉冲与横、竖条信号一并进入射频调制器。调整R2、R3可改变横、竖条的多少。电源可用6V层叠电池供电。
