详解刻蚀、薄膜工艺与设备及其重点企业
半导体材料与工艺 2025-06-19

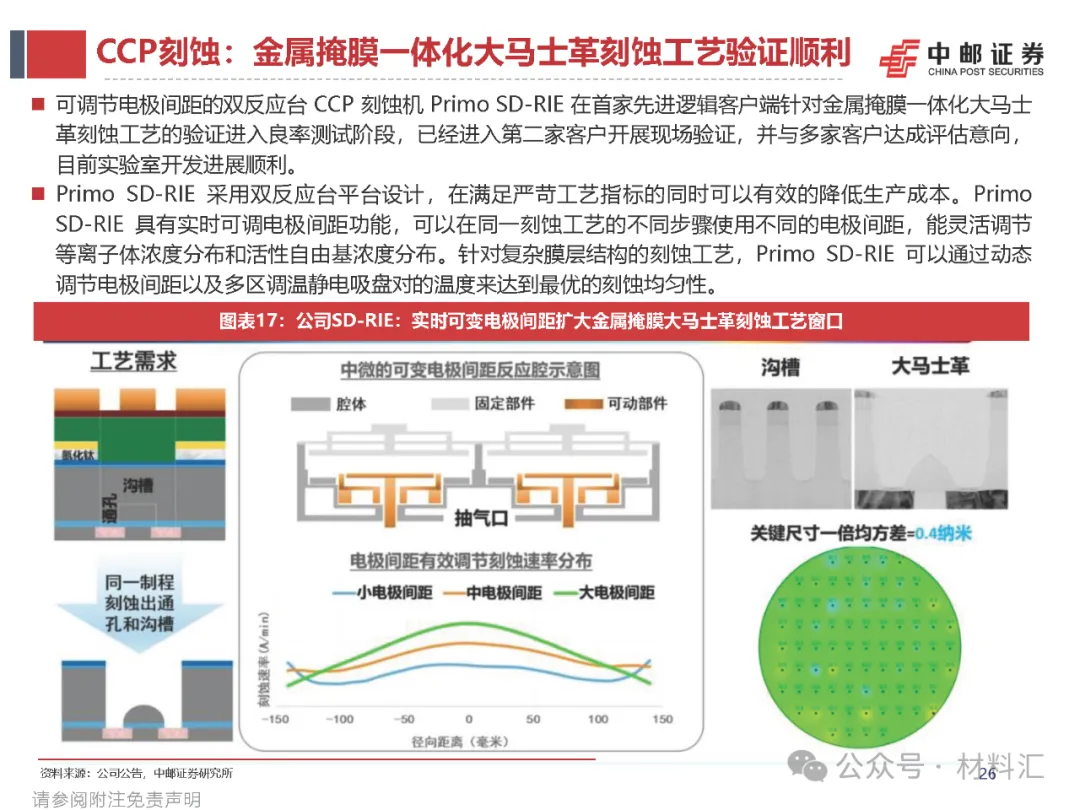

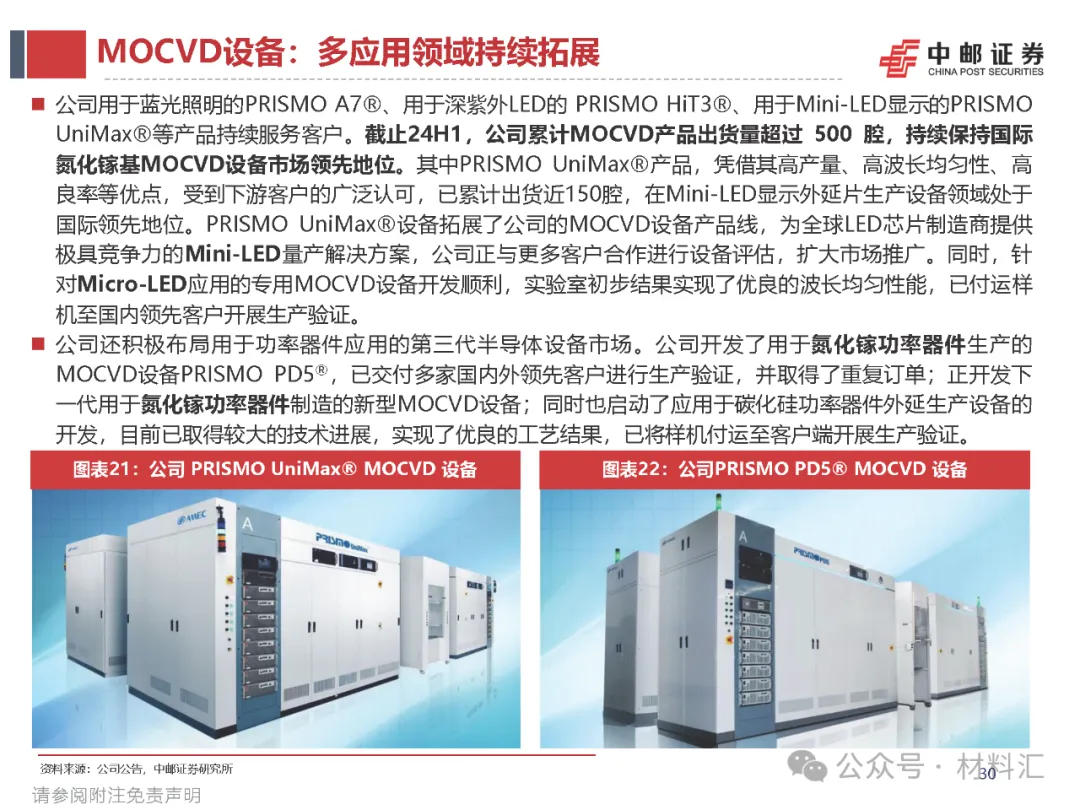

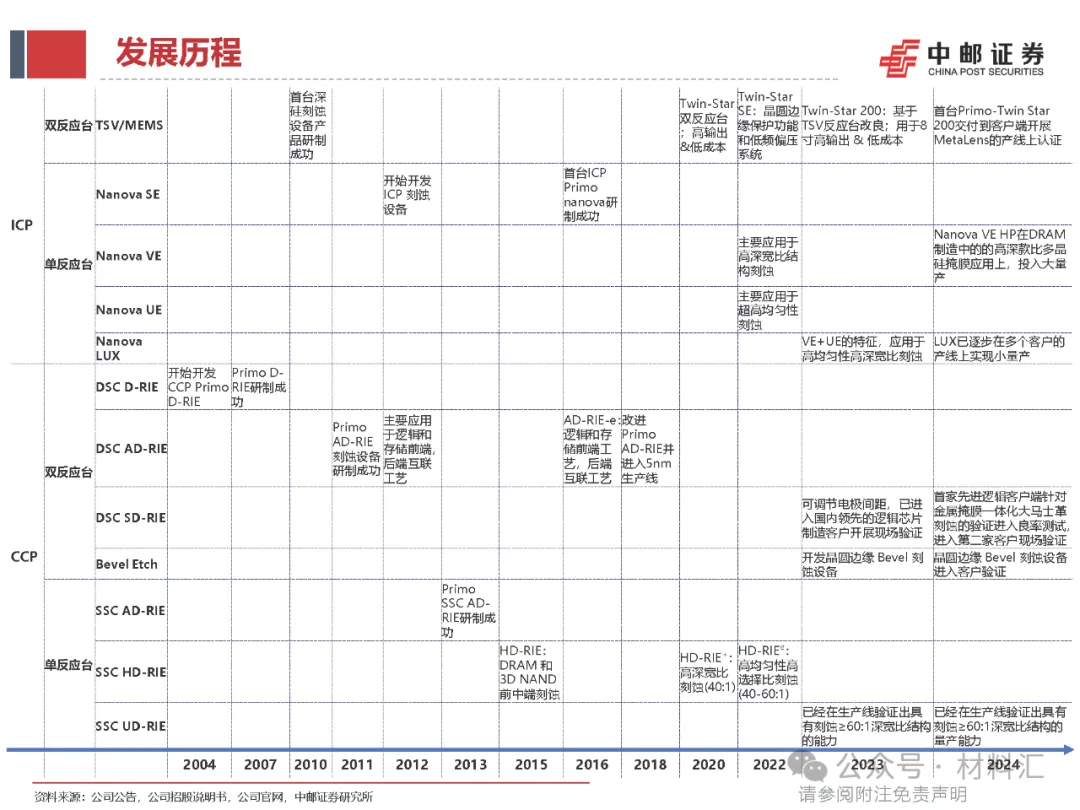

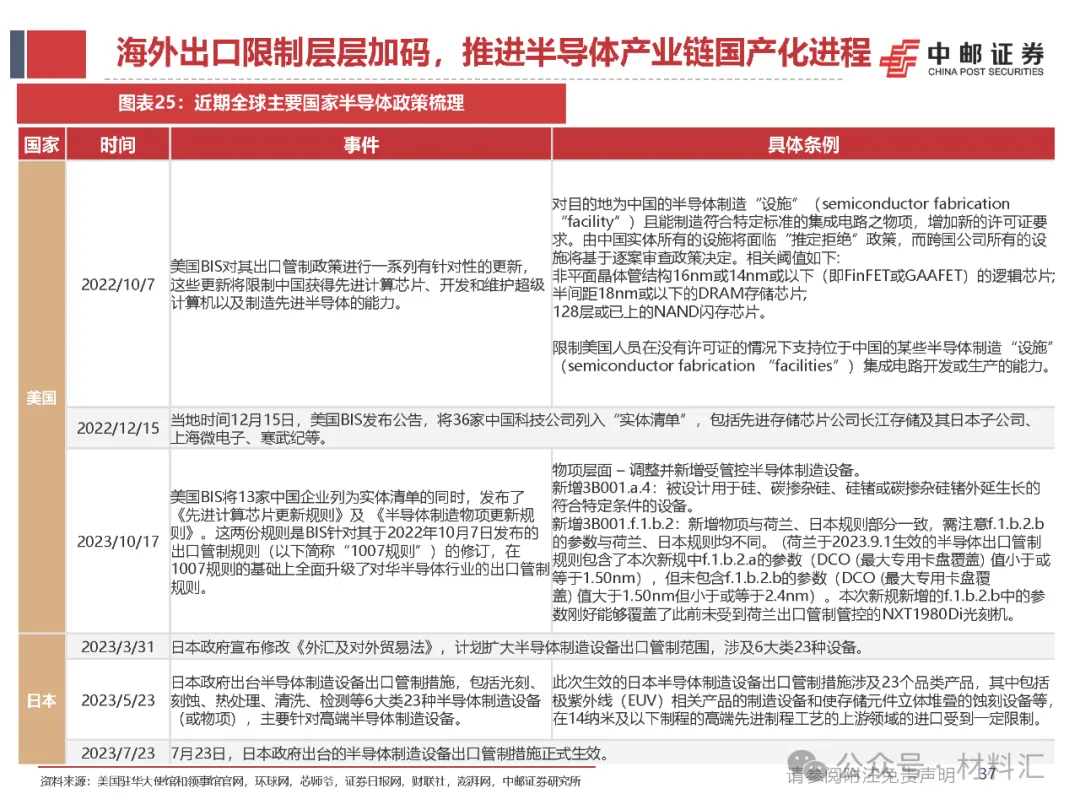

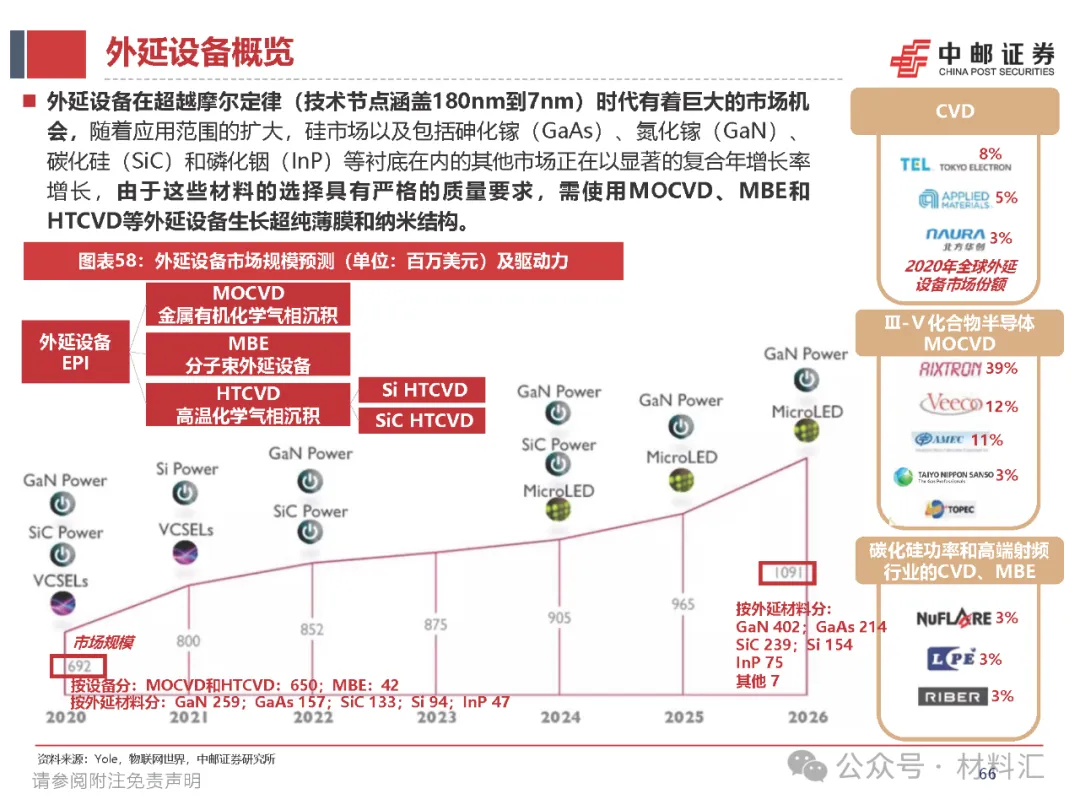

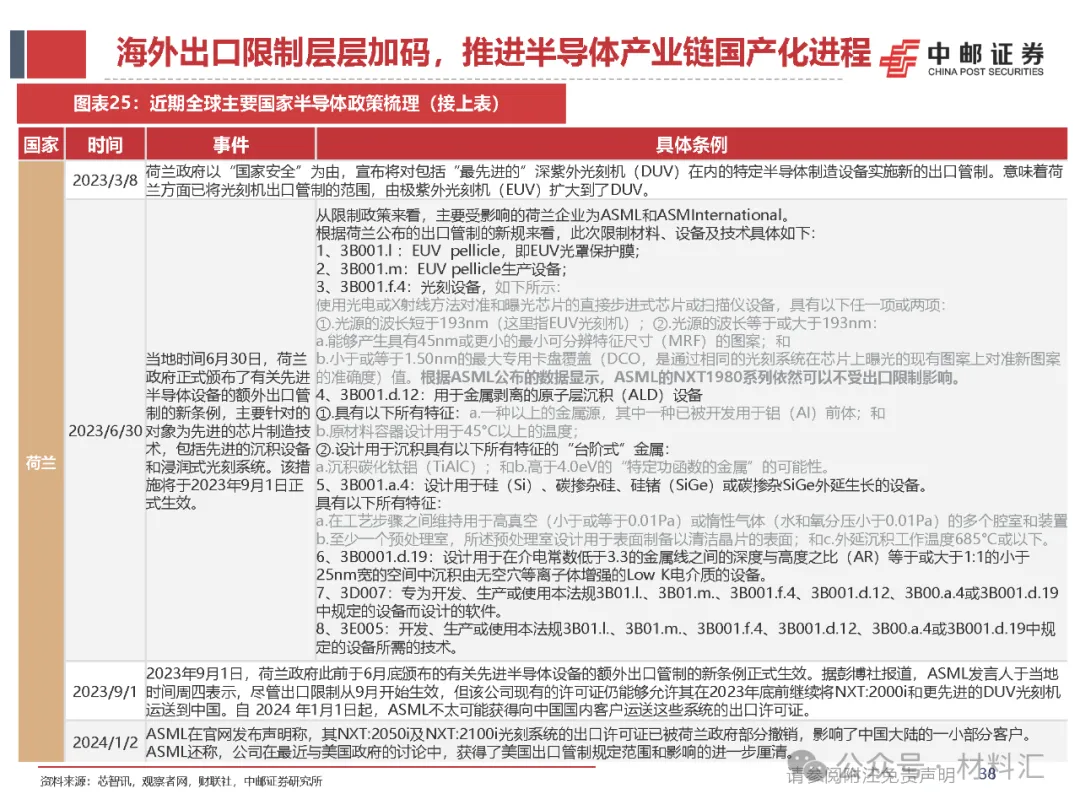

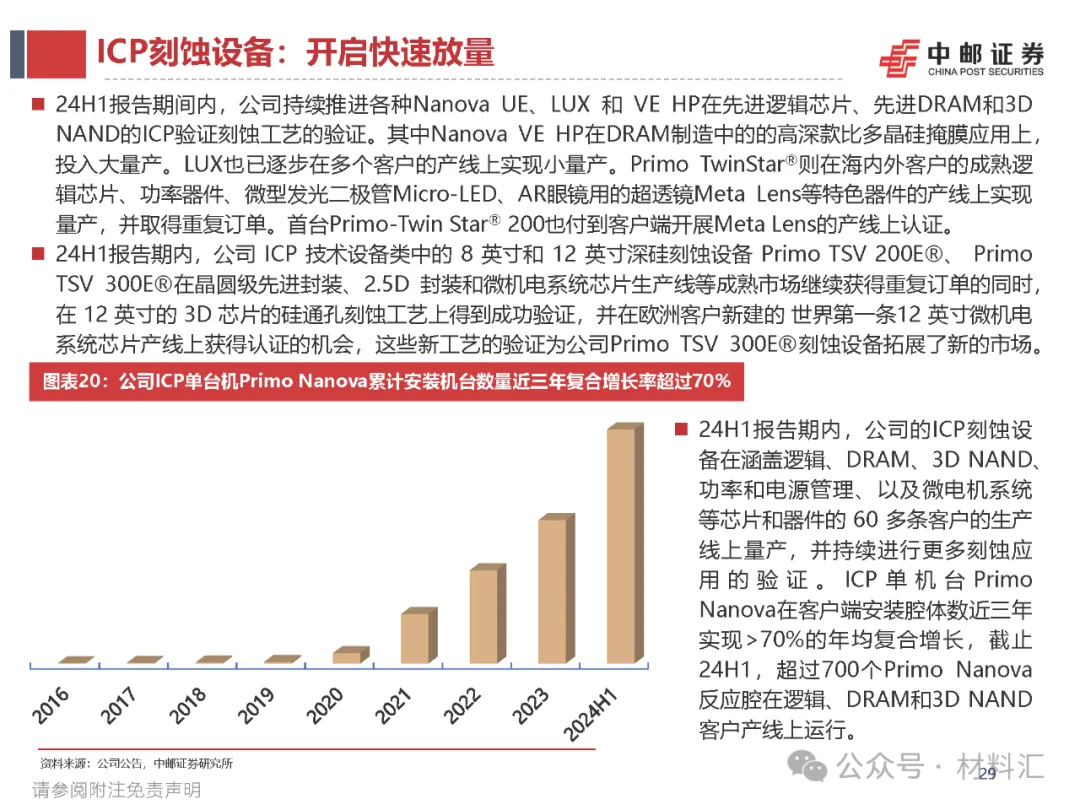

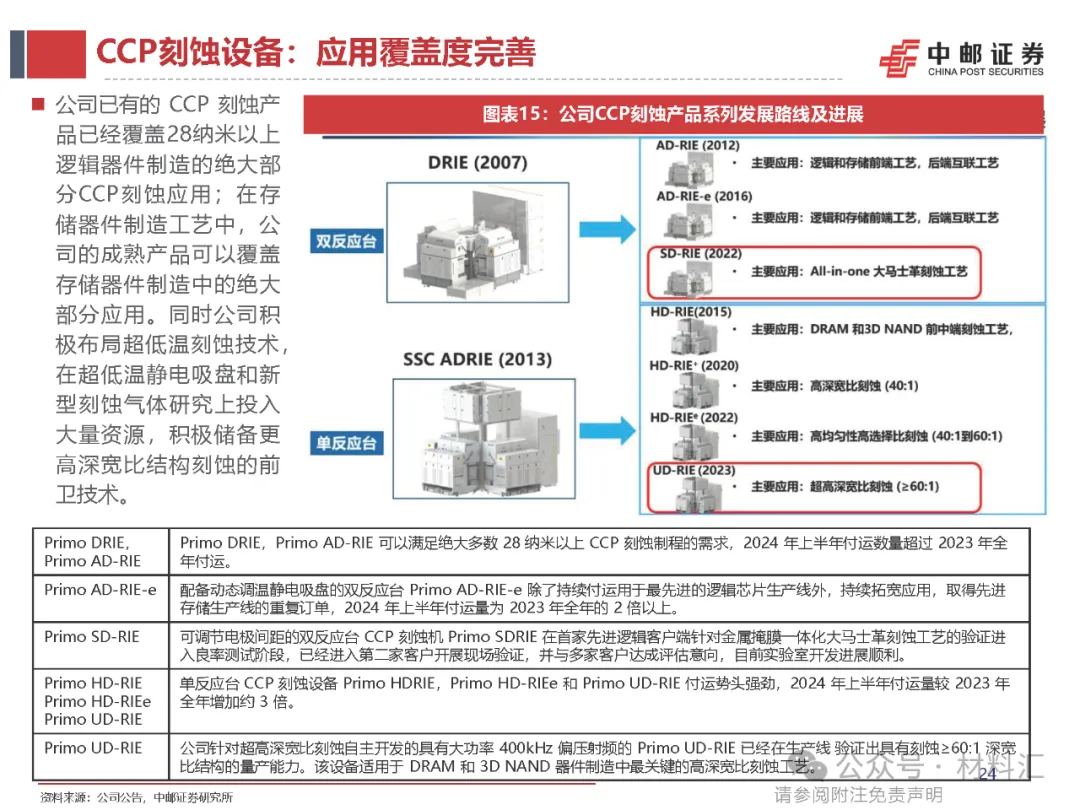

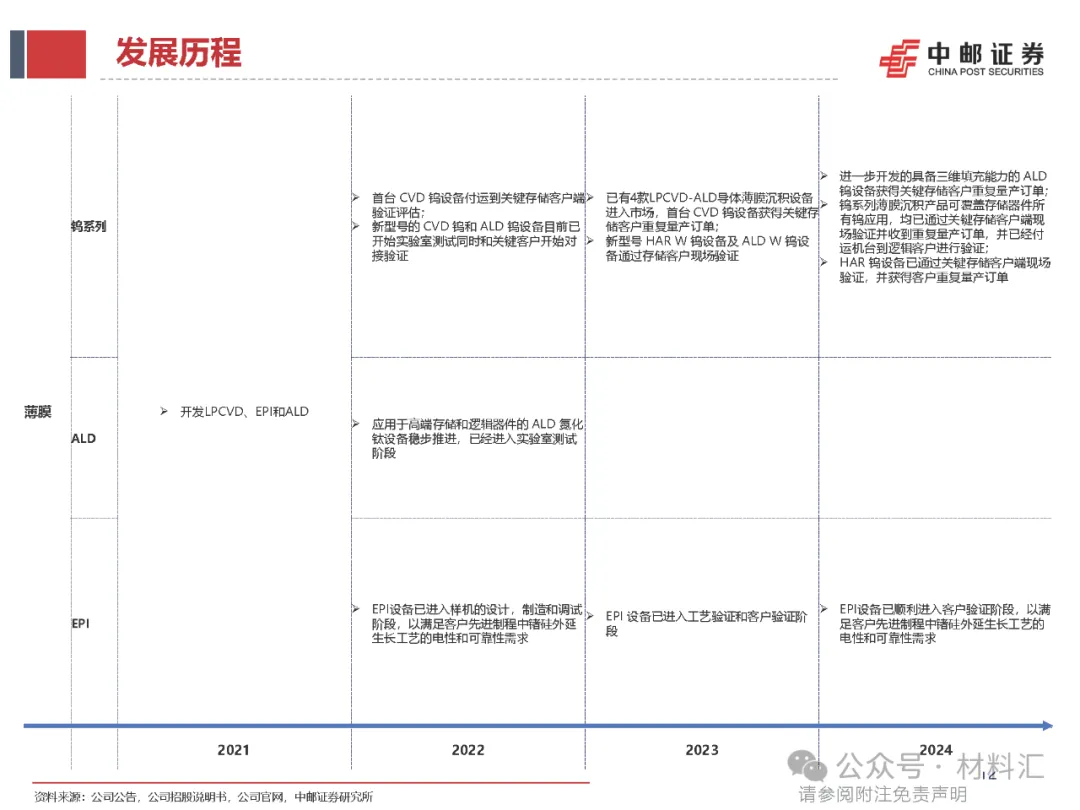

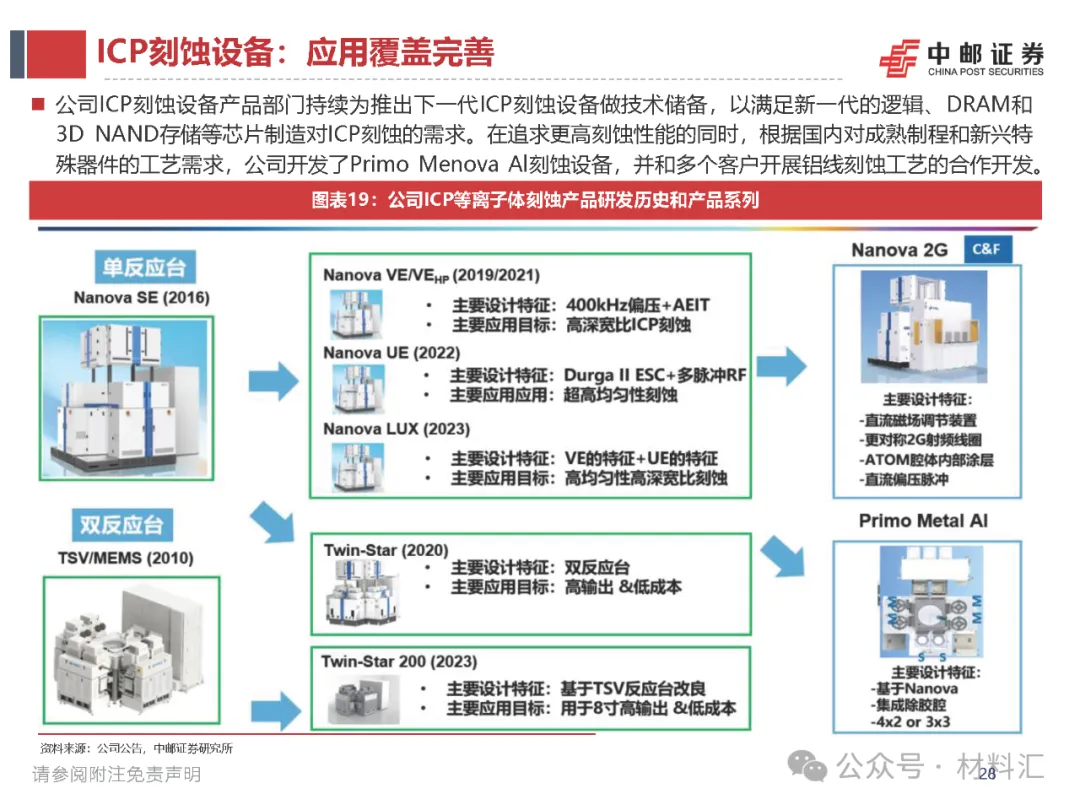

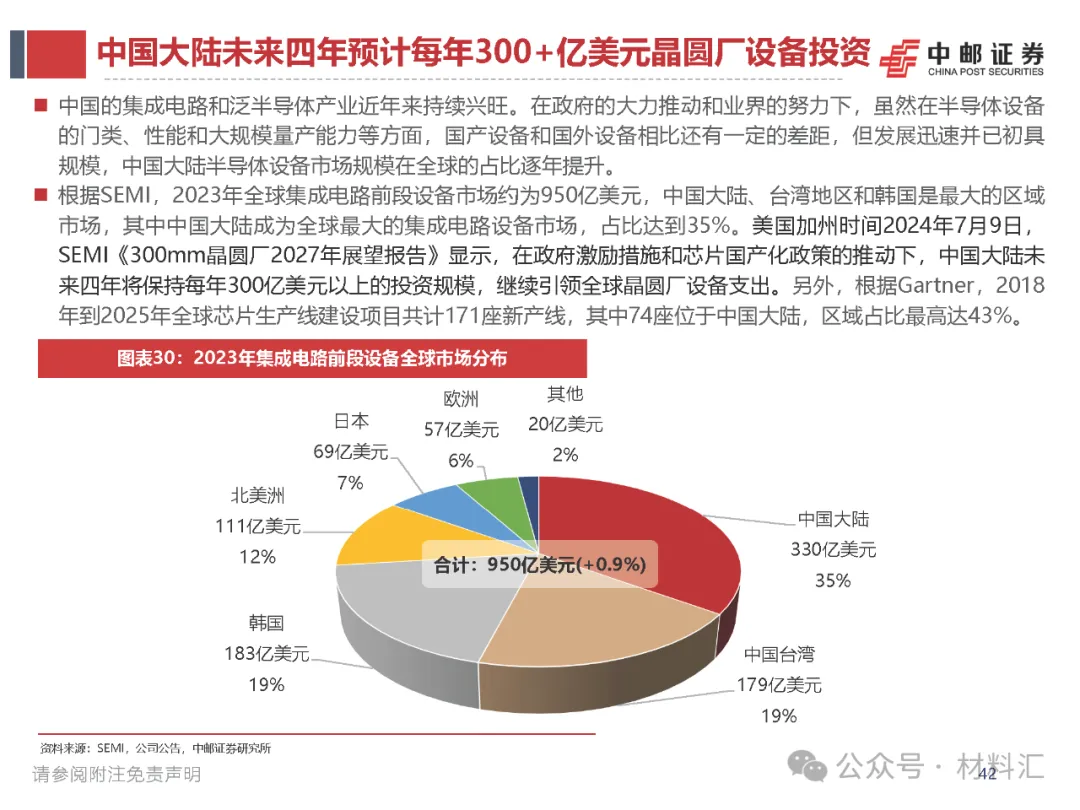

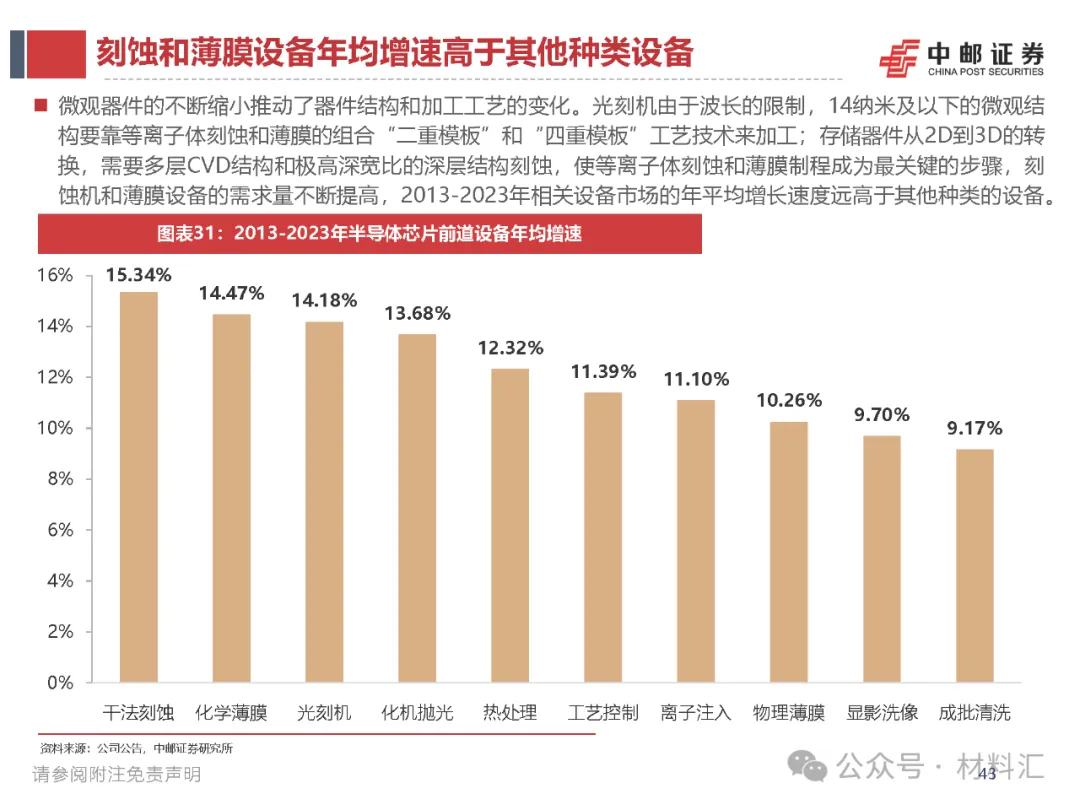

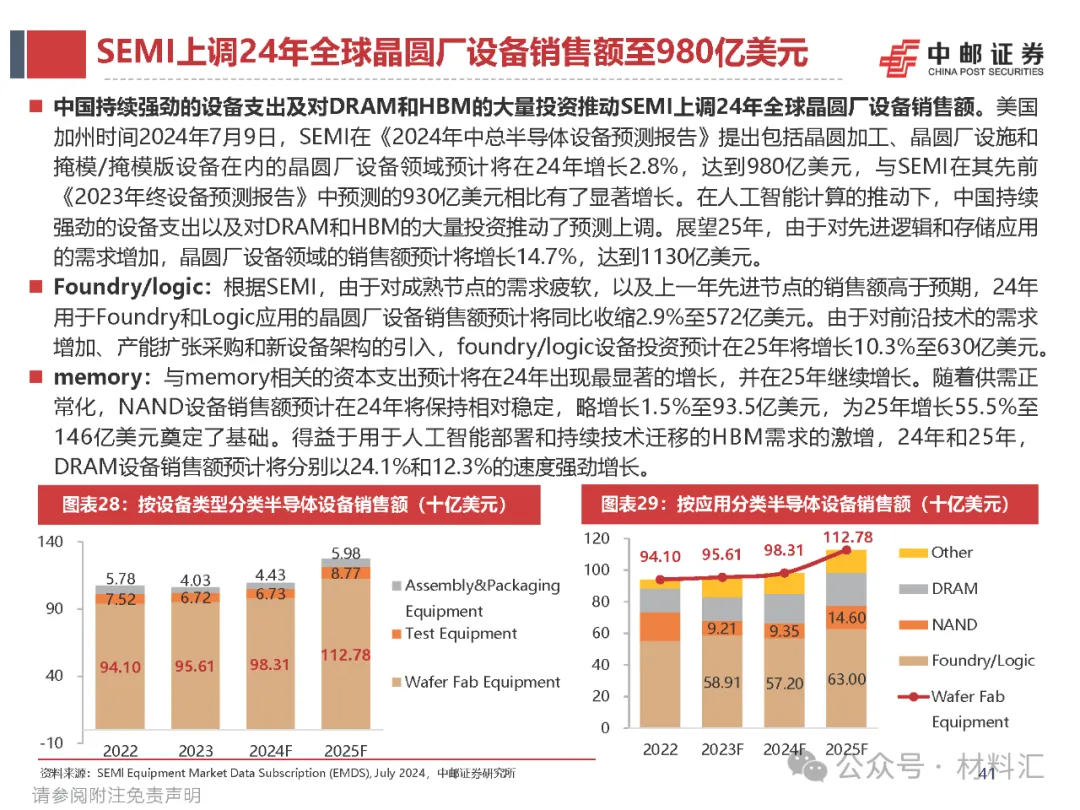

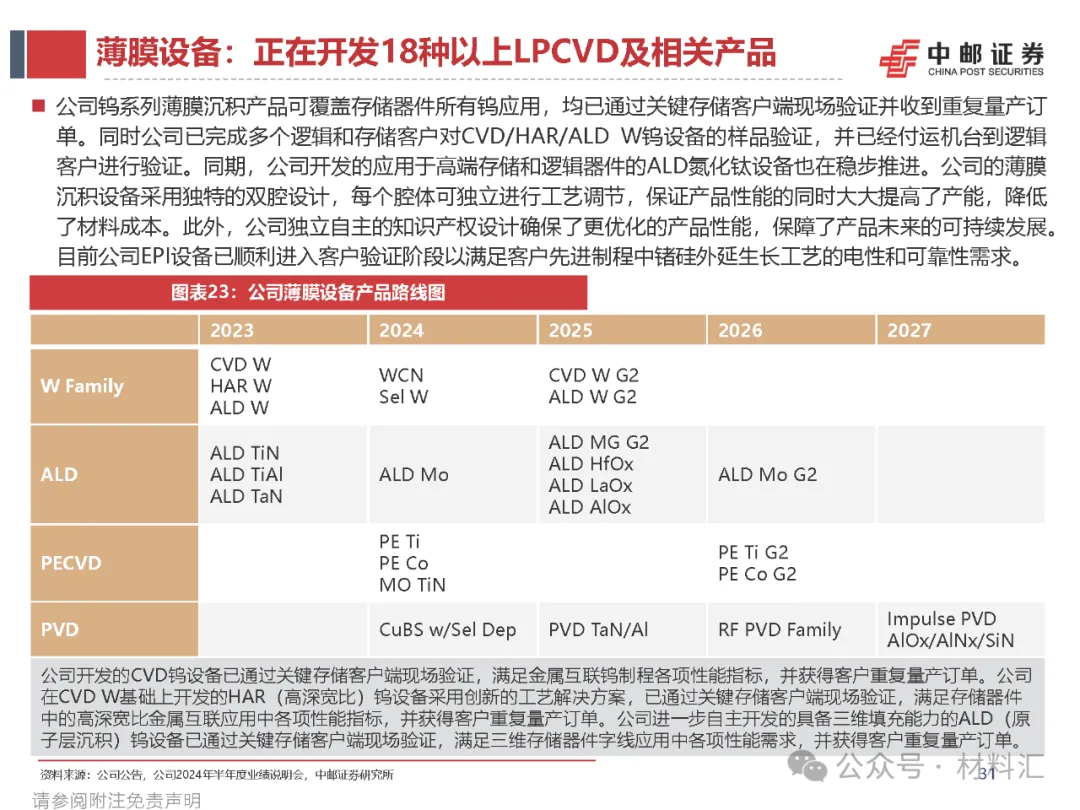

内容摘要从半导体设备细分产品的国产化率来看,国产化率最高的为去胶设备,已达90%以上热处理、刻蚀设备、清洗设备国产化率已达到20%左右CMP、PVD设备国产化率已达到10%左右量检测设备、涂胶显影设备正逐步实现从0到1的突破随着海外出口限制层层加码,半导体设备国产化进程加速推进。根据SEMI,2023年全球集成电路前段设备市场约为950亿美元,其中中国大陆成为全球最大的集成电路设备市场,占比达到35%,在政府激励措施和芯片国产化政策的推动下,中国大陆未来四年将保持每年300亿美元以上的投资规模,继续引领全球晶圆厂设备支出2022年刻蚀设备/薄膜设备/量检测设备在晶圆制造环节半导体设备投资占比分别约为23%/22%/13%,未来随着先进工艺需求提升,这三类设备需求量及价值量将进一步攀升作为刻蚀设备领军企业中微公司,ICP开启放量,迈向工艺全覆盖。公司的等离子体刻蚀设备已批量应用在国内外一线客户从65纳米到14纳米、7纳米和5纳米及更先进的集成电路加工制造生产线及先进封装生产线,针对先进逻辑和存储器件制造中关键刻蚀工艺的高端产品新增付运量显著提升,CCP和ICP刻蚀设备的销售增长和在国内主要客户芯片生产线上市占率均大幅提升。工艺覆盖方面,超高深宽比掩膜、超高深宽比介质刻蚀、晶圆边缘Bevel刻蚀等进展顺利。MOCVD设备从蓝绿光LED市场出发,紧跟MOCVD市场发展机遇,积极布局用于碳化硅和氮化钾基功率器件应用的市场,并在Micro-LED和其他显示领域的专用MOCVD设备开发上取得良好进展,已付运和将付运几种MOCVD新产品进入市场。薄膜沉积设备研发方面,公司目前已有多款新型设备产品进入市场,其中部分设备已获得重复性订单,其他多个关键薄膜沉积设备研发项目正在顺利推进。公司钨系列薄膜沉积产品可覆盖存储器件所有钨应用,并已完成多家逻辑和存储客户对 CVD/HAR/ALD W 钨设备的验证,取得了客户订单。公司 EPI 设备已顺利进入客户验证阶段,以满足客户先进制程中锗硅外延生长工艺的电性和可靠性需求。公司通过投资布局了光学检测设备板块,并计划开发电子束检测设备,将不断扩大对多种检测设备的覆盖。

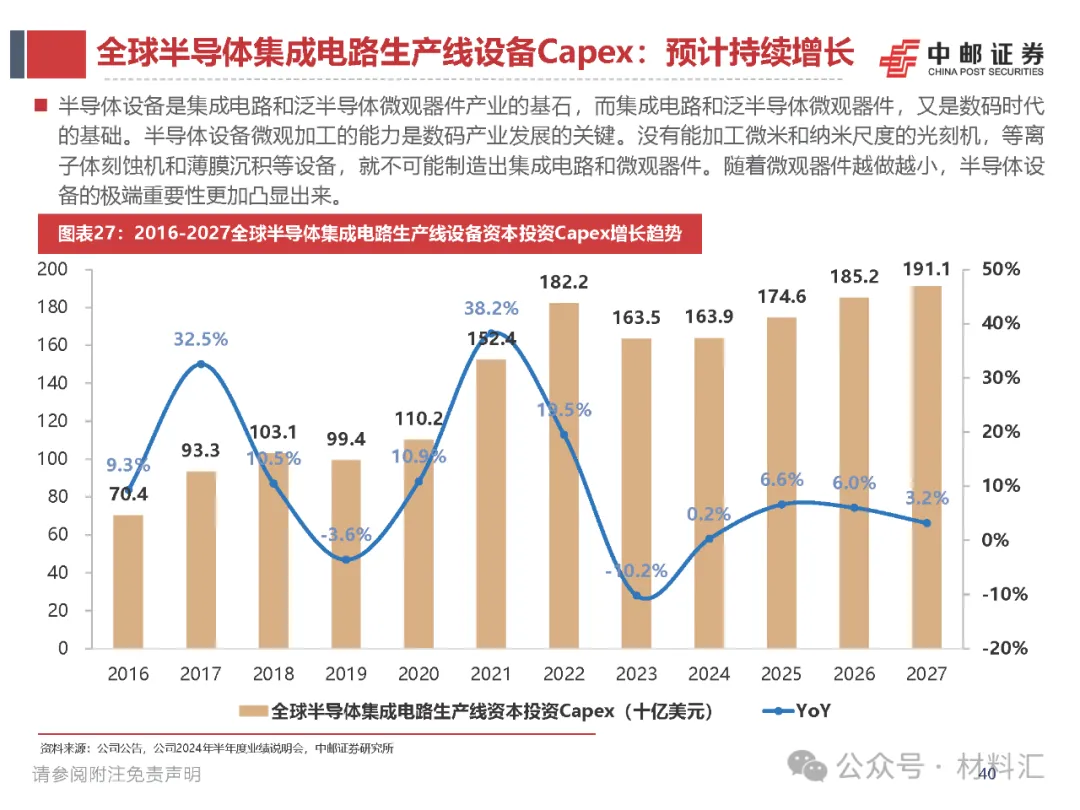

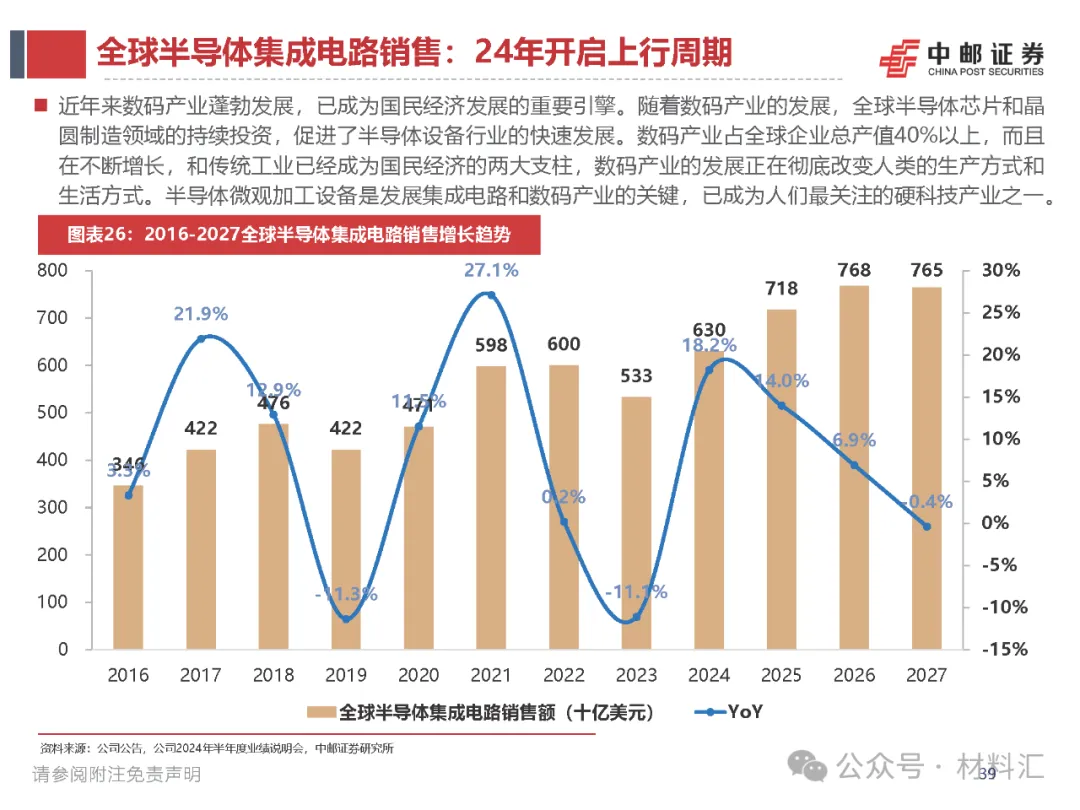

一、中国大陆未来四年每年300+亿美元晶圆厂设备投资,国产化进程加速推进

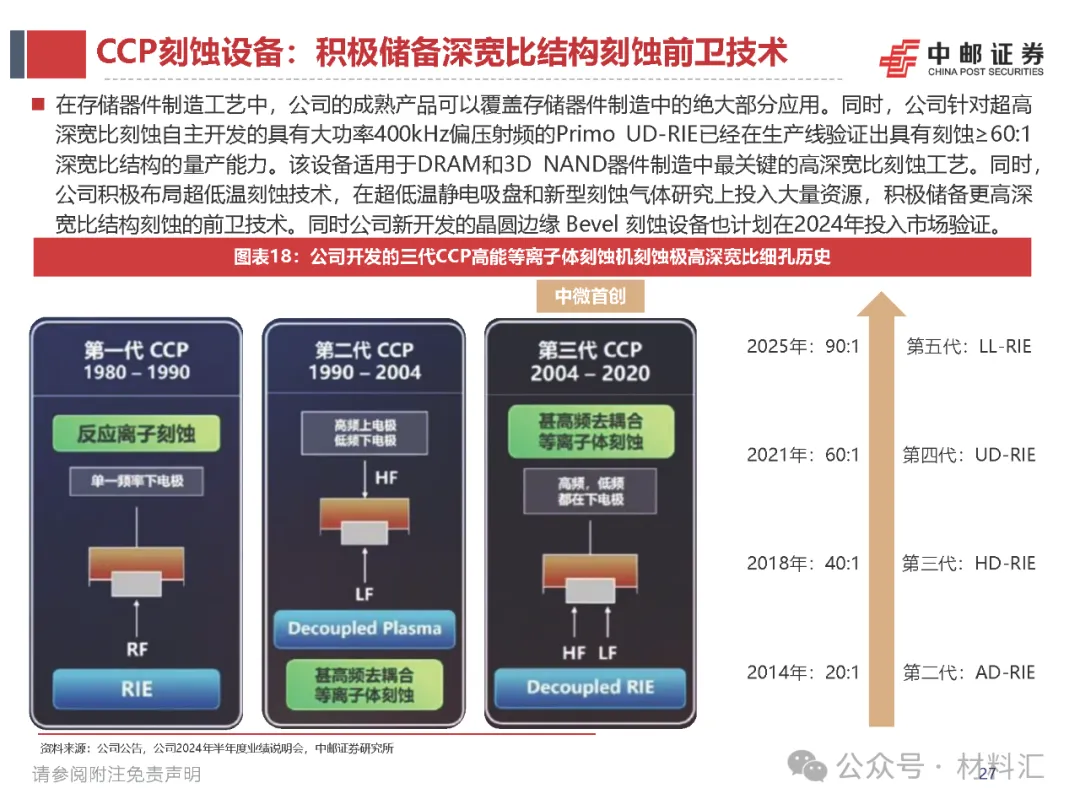

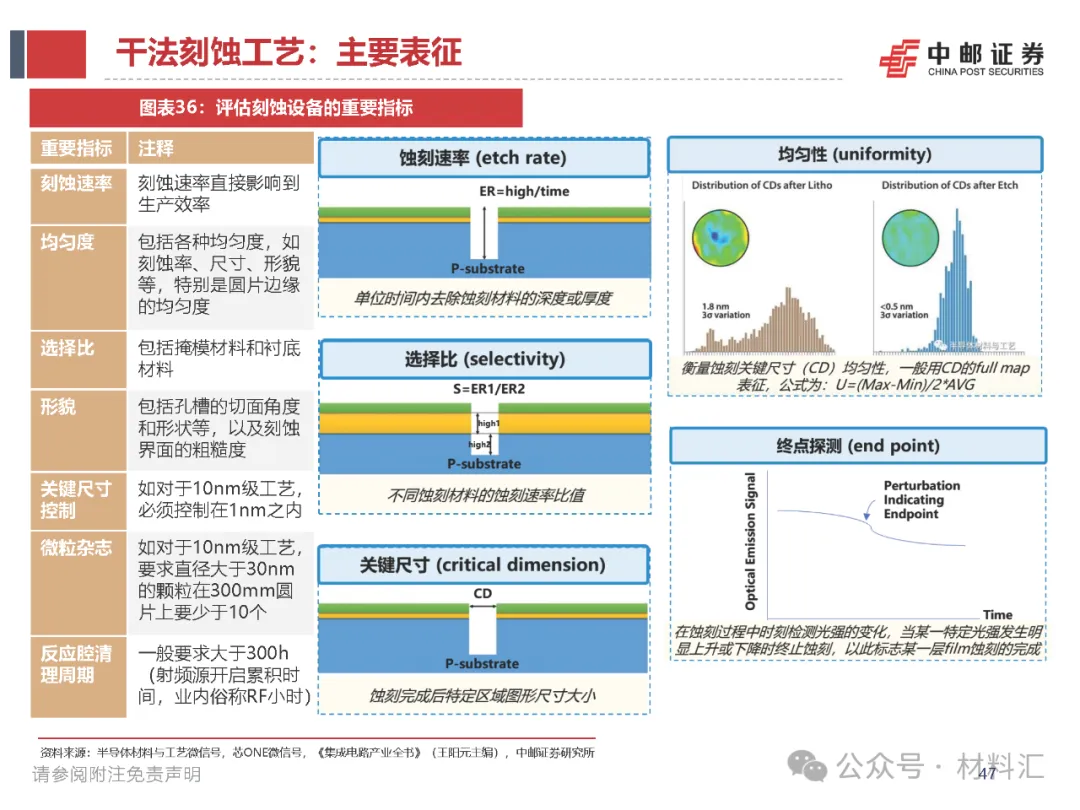

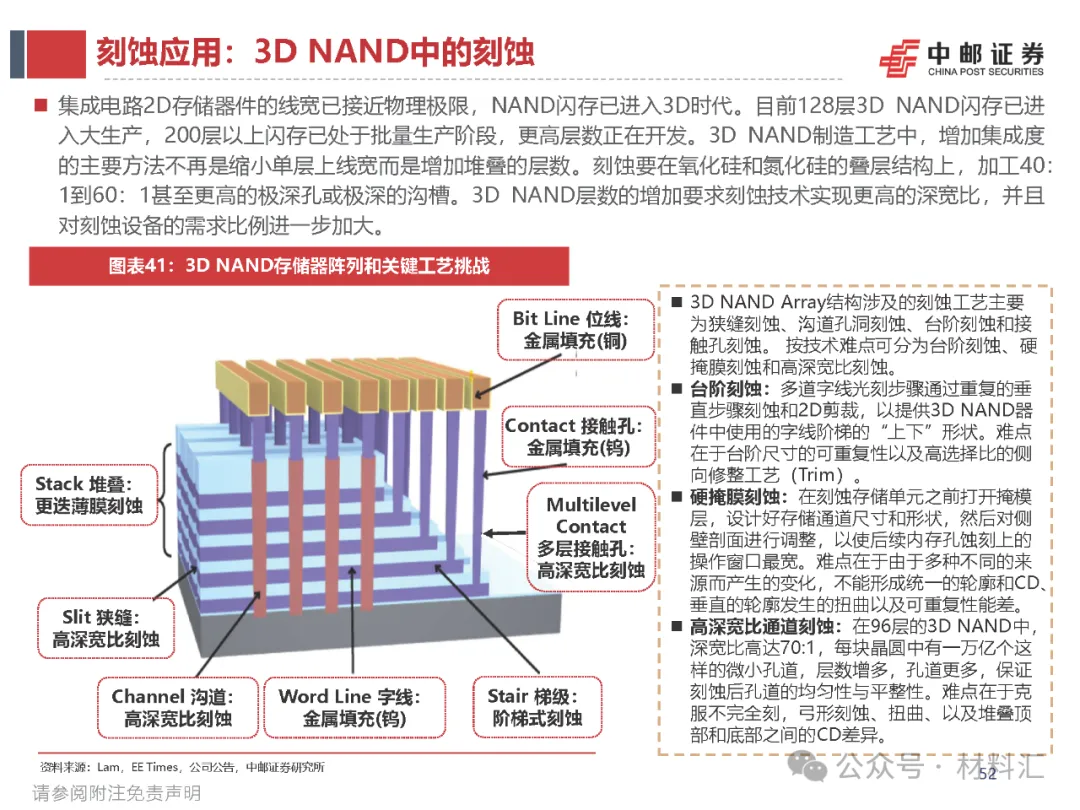

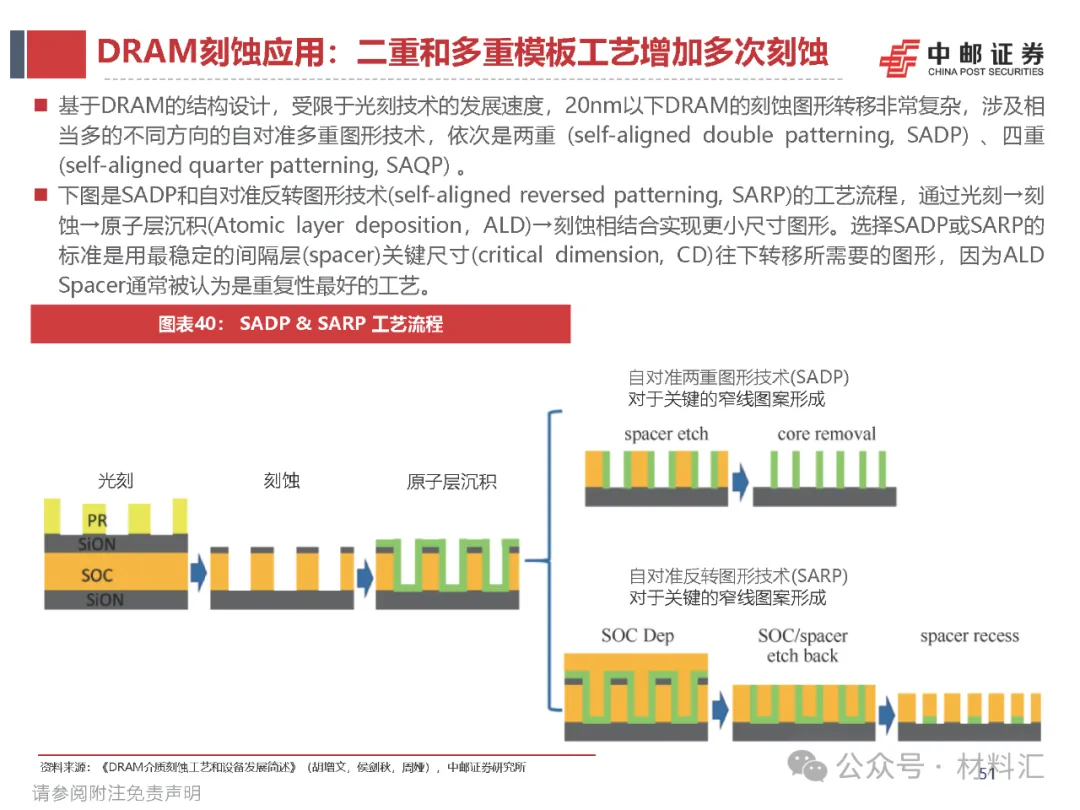

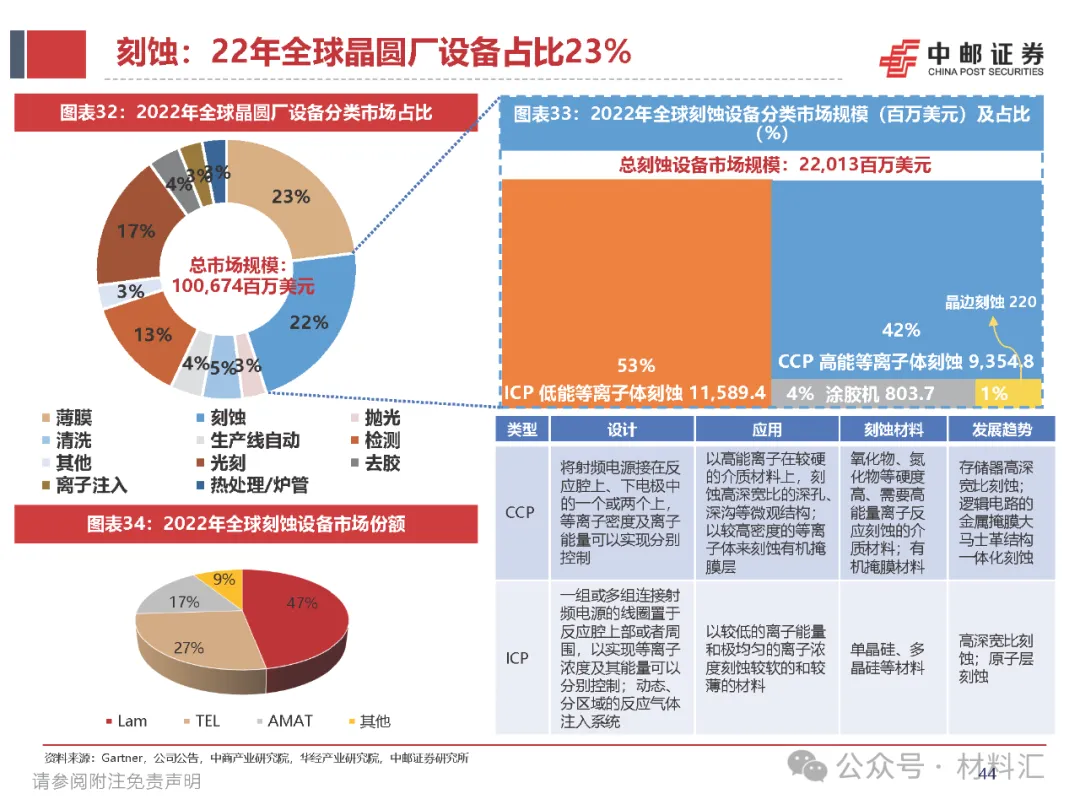

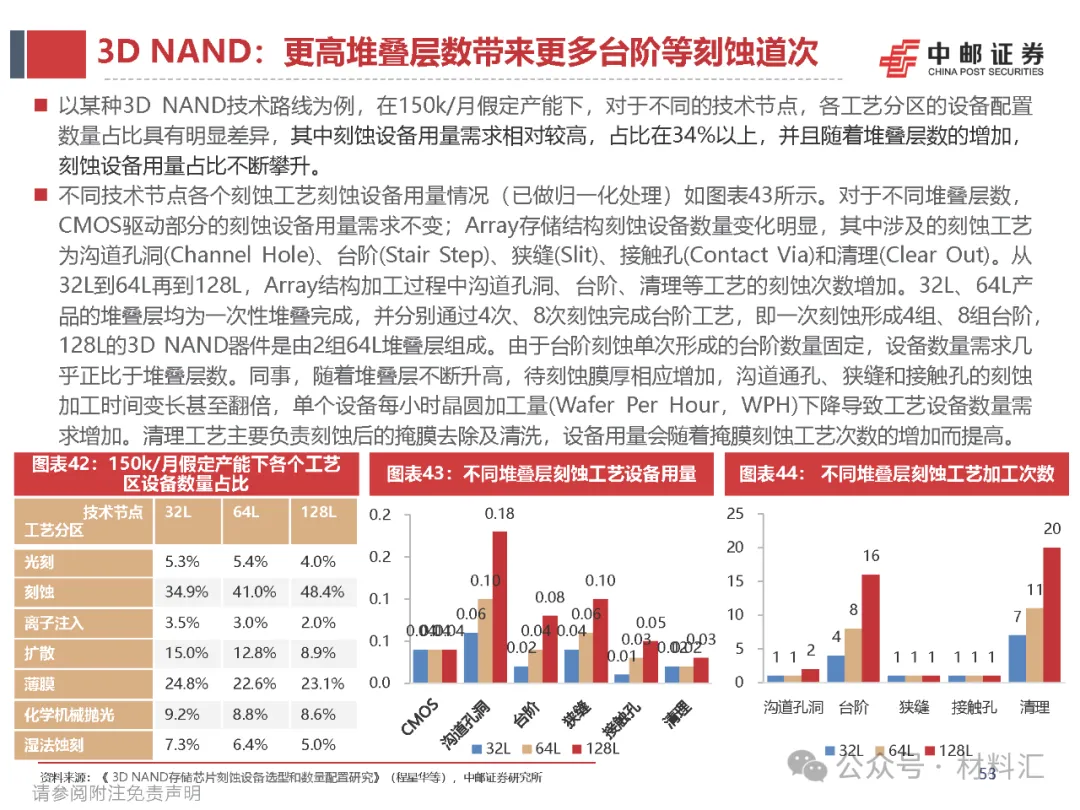

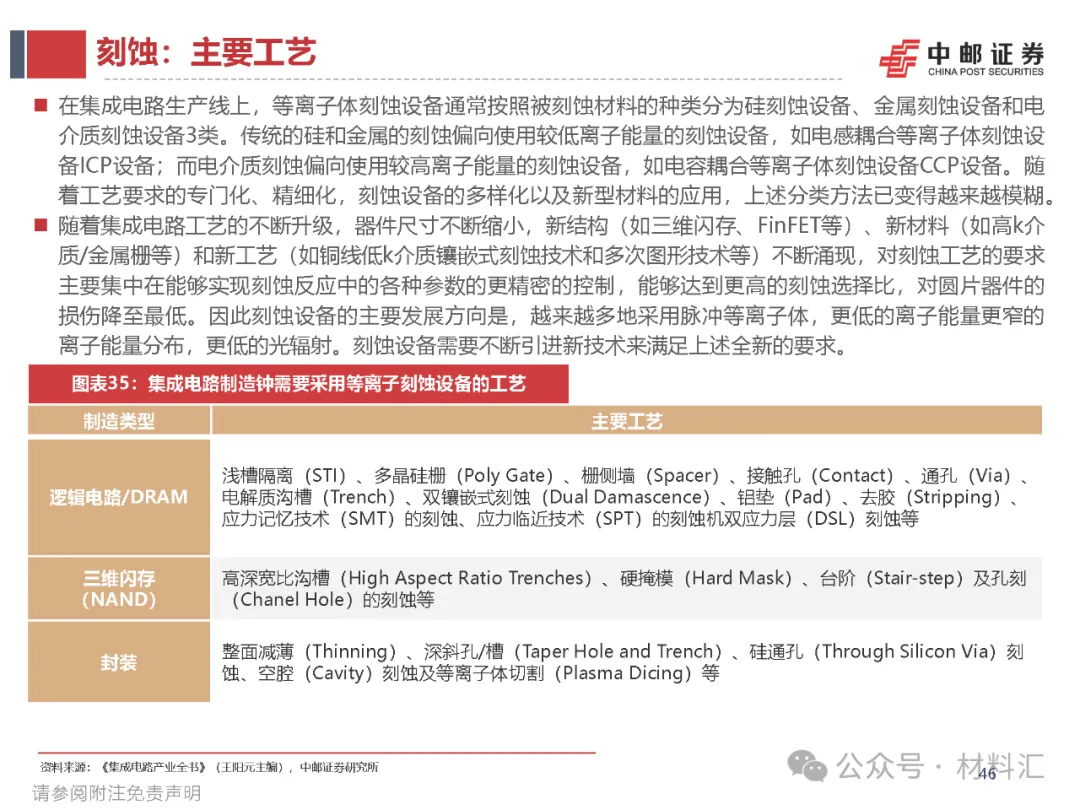

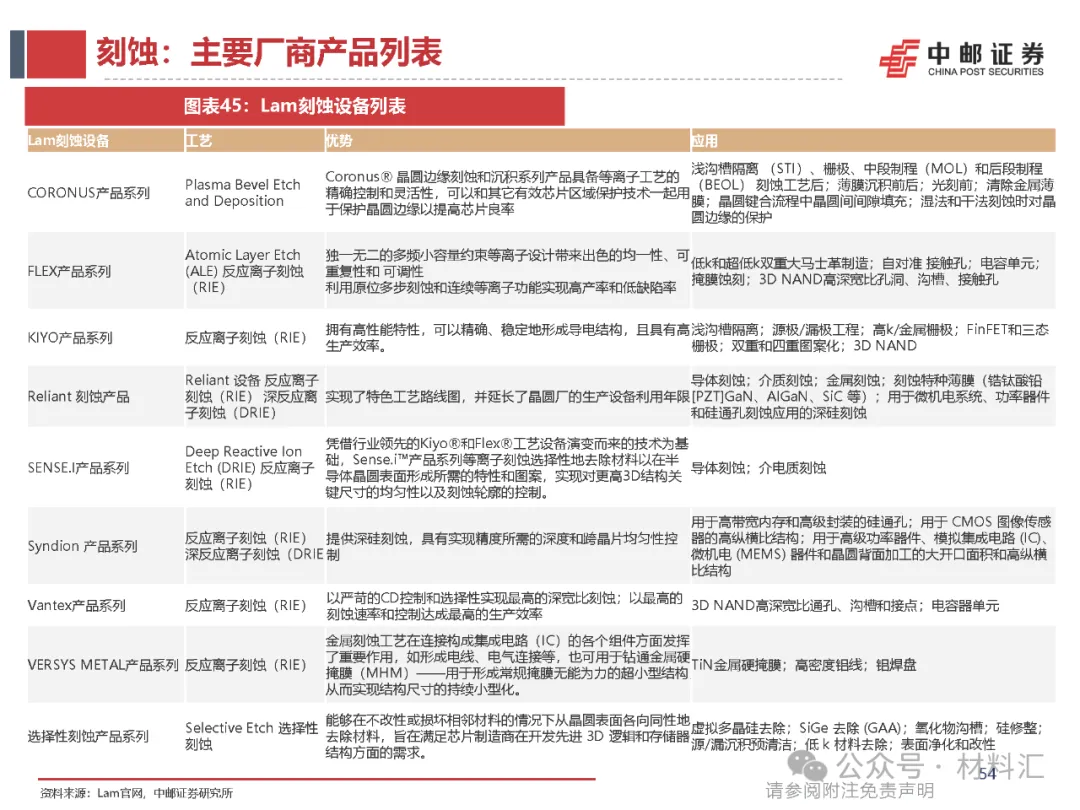

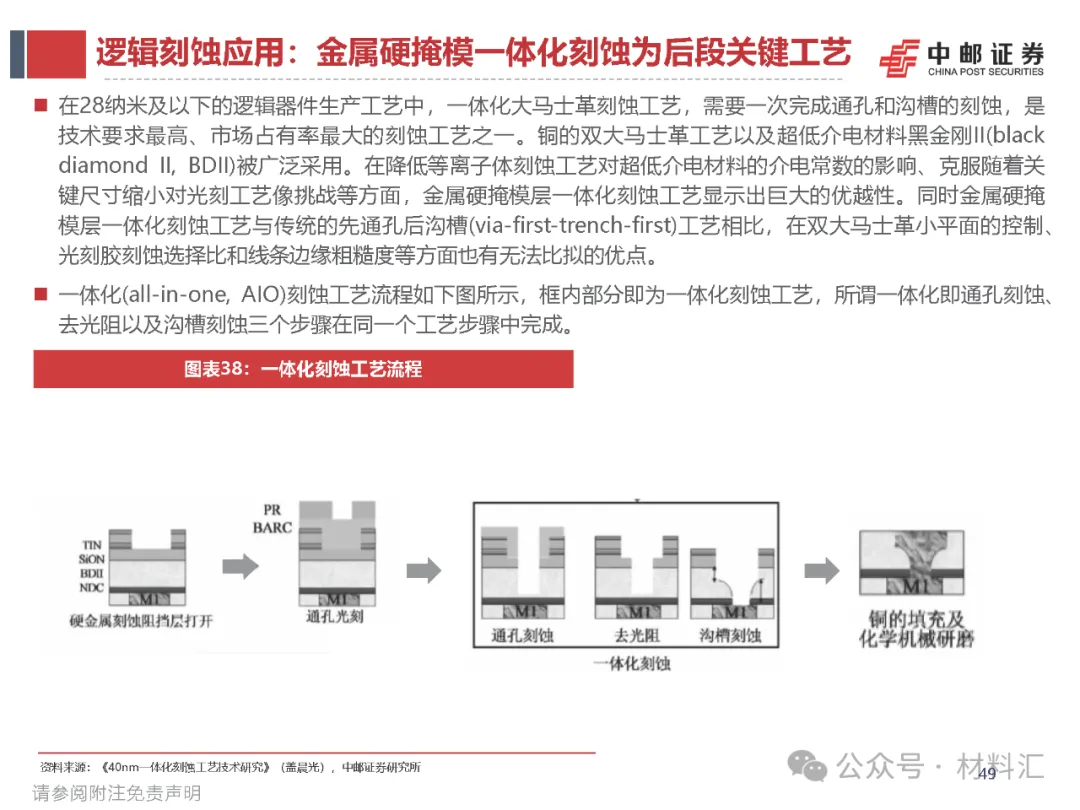

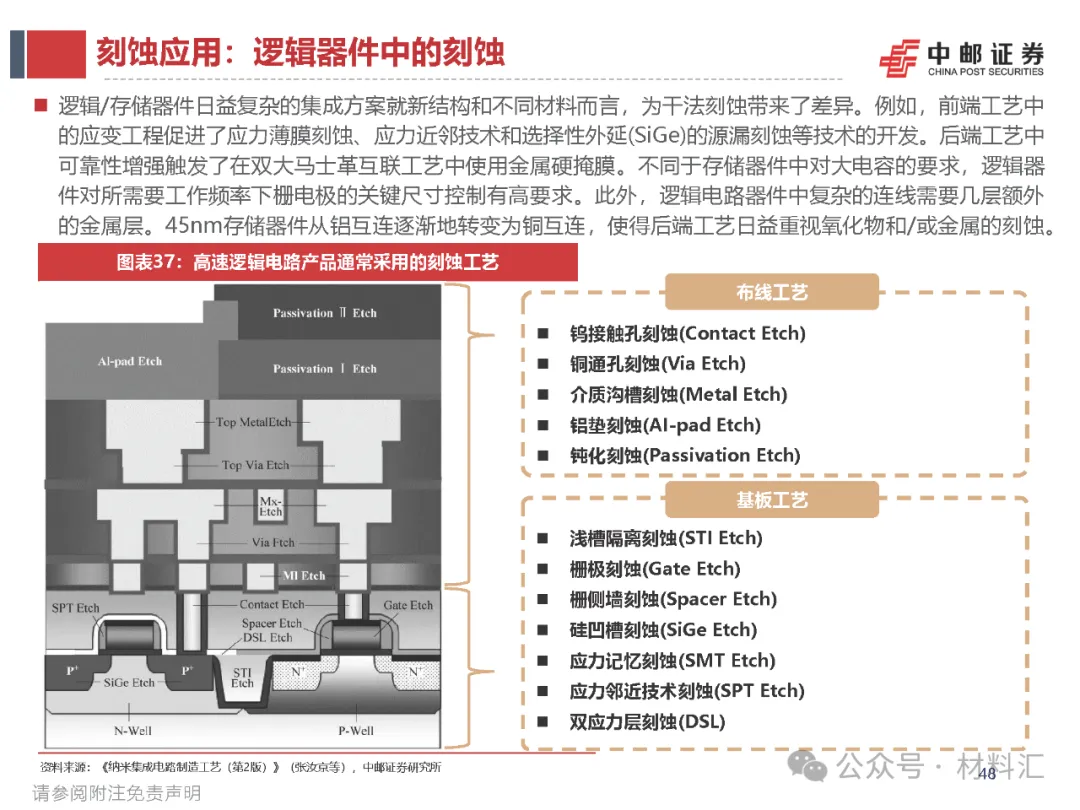

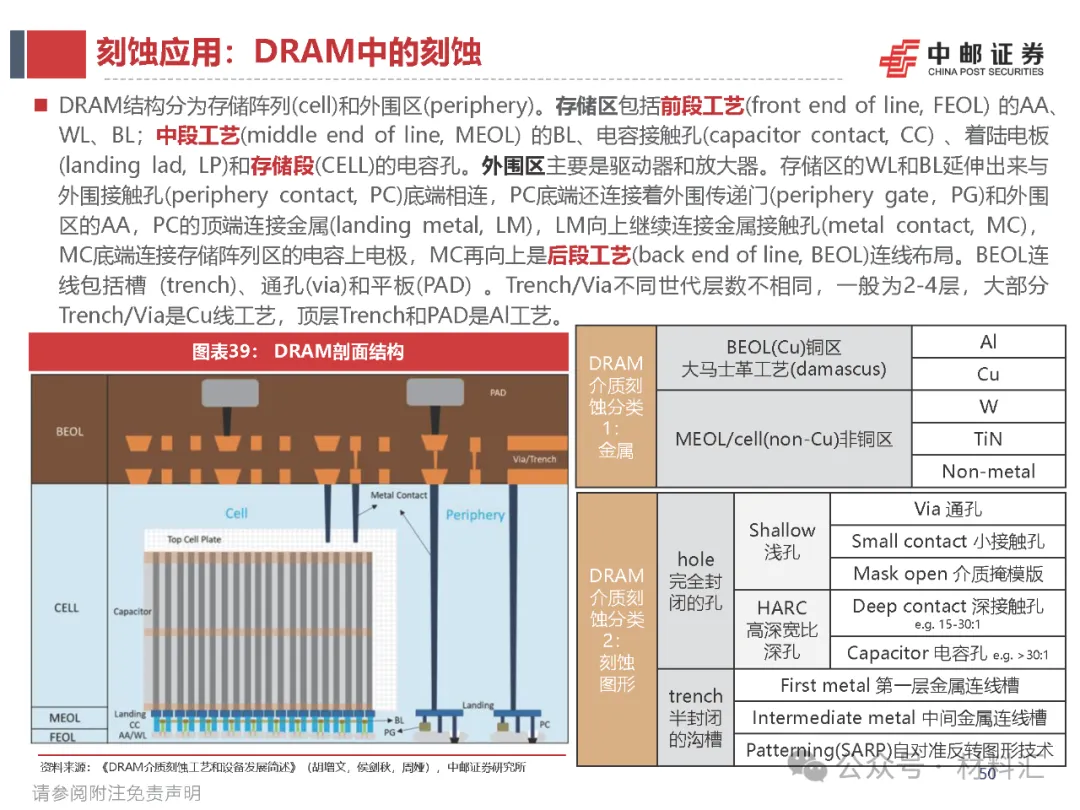

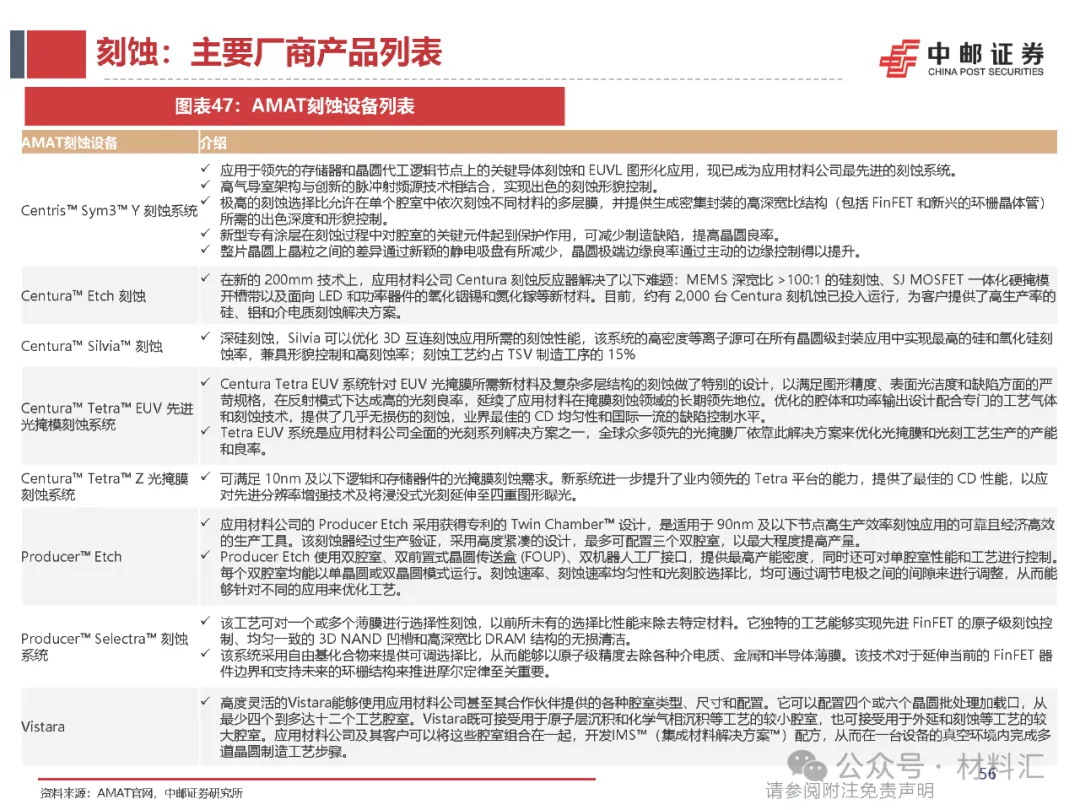

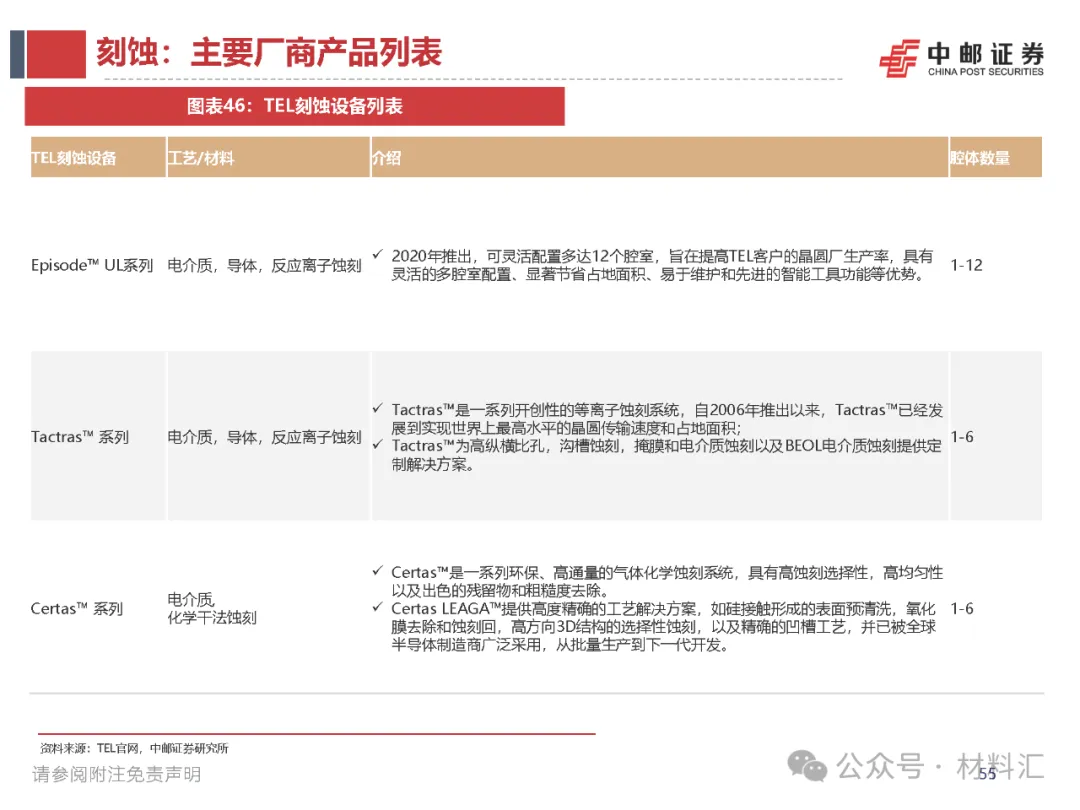

二、刻蚀工艺、设备及其主要厂商

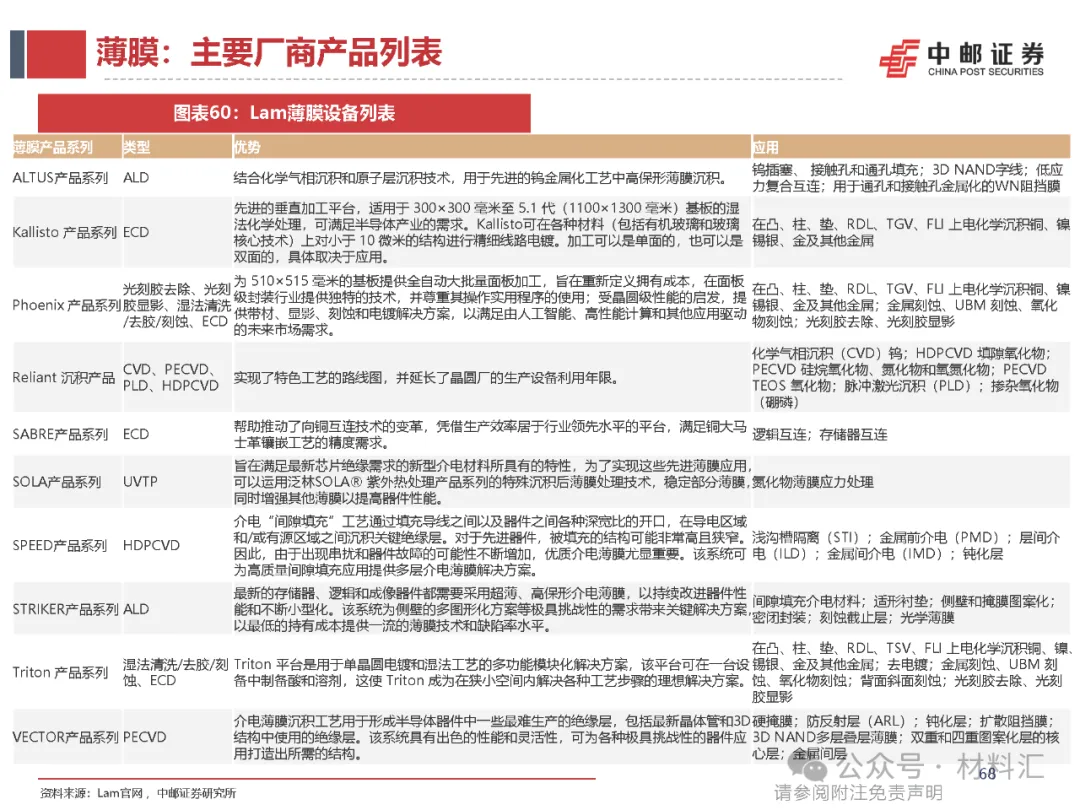

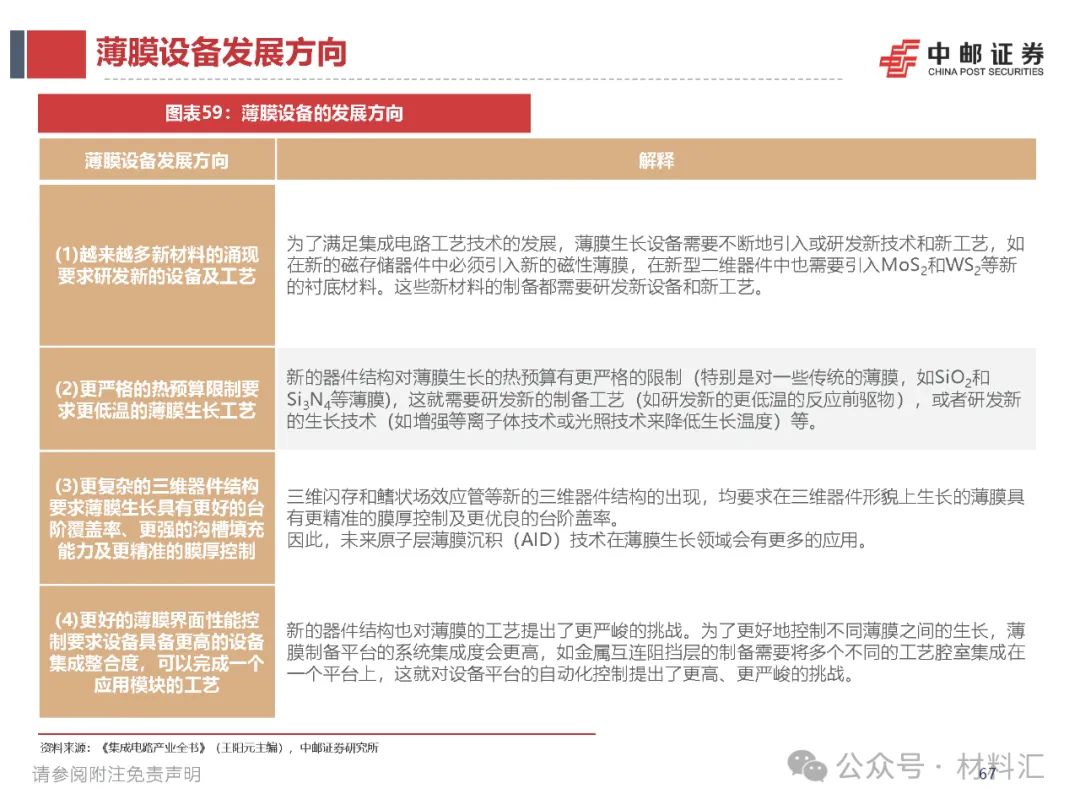

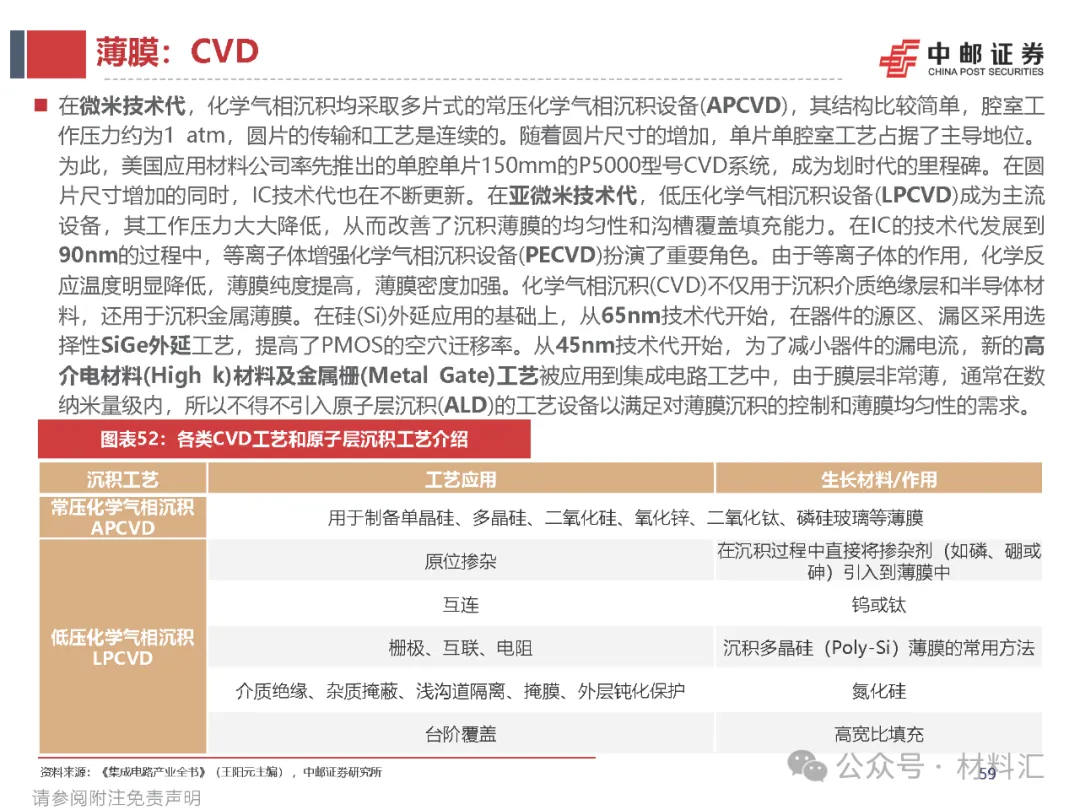

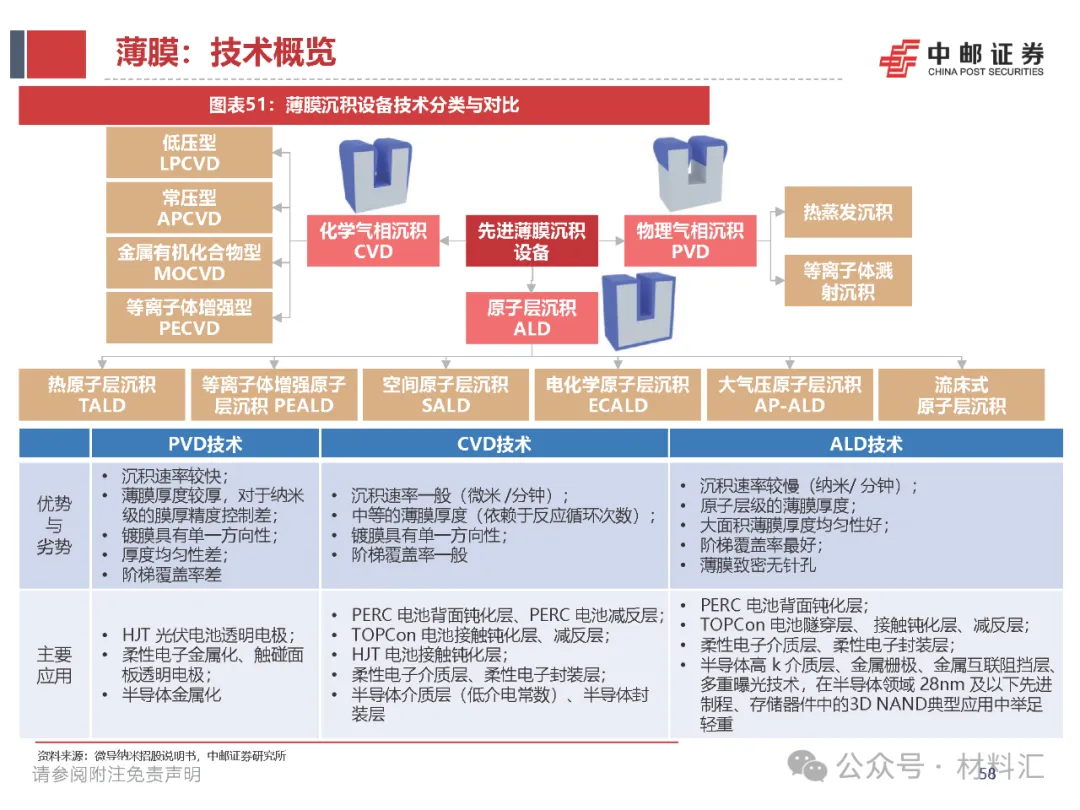

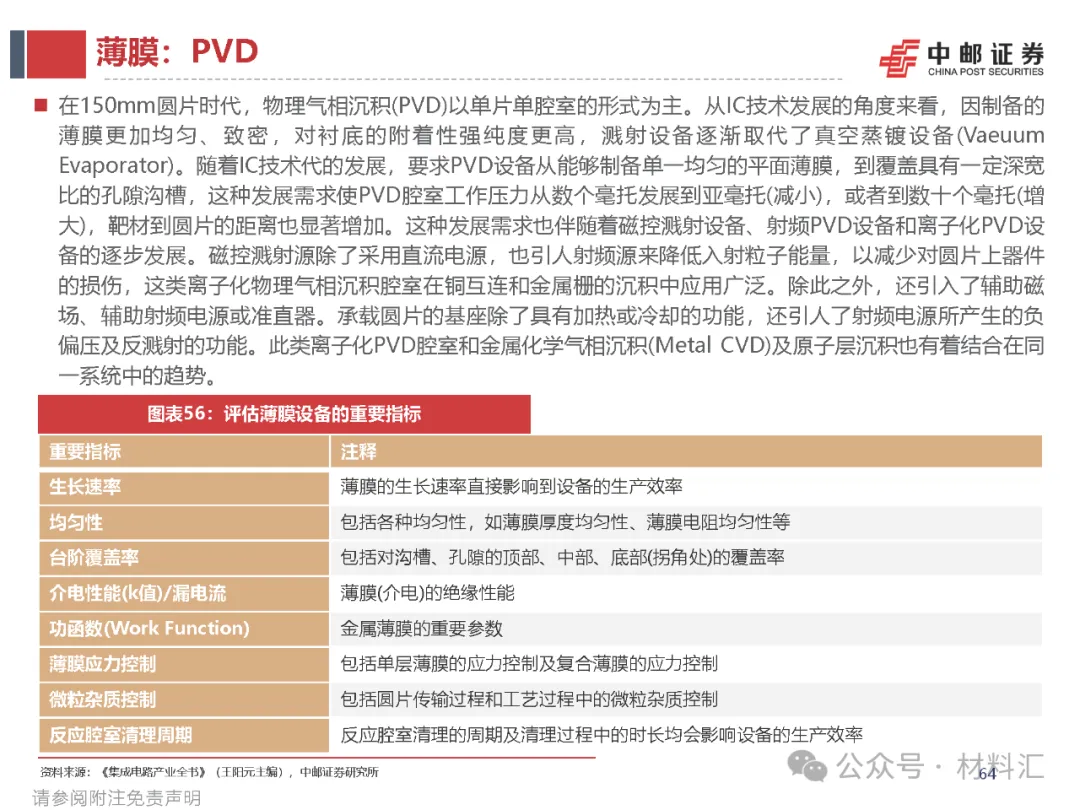

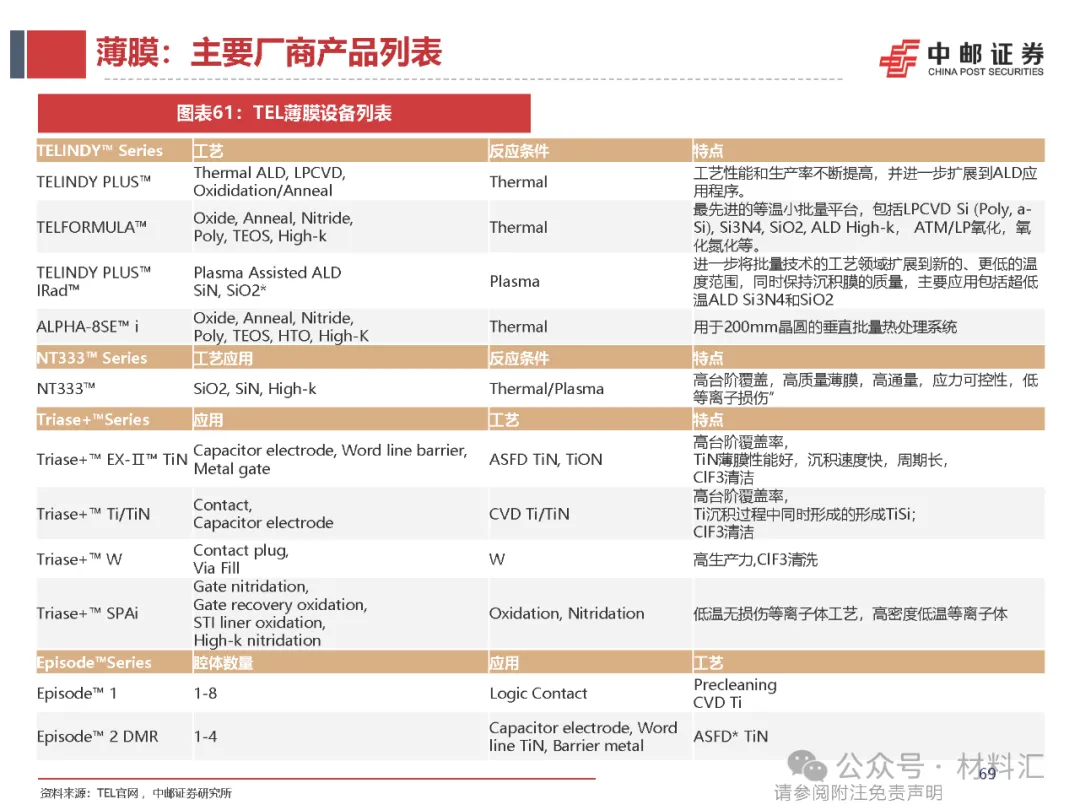

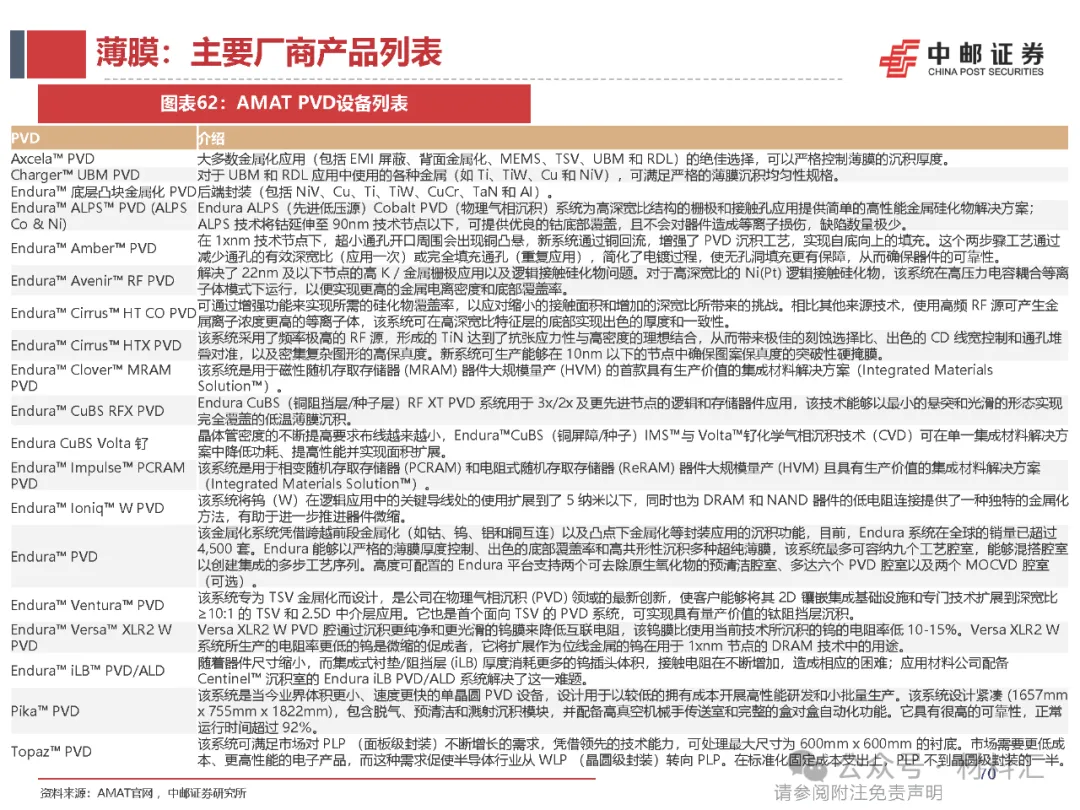

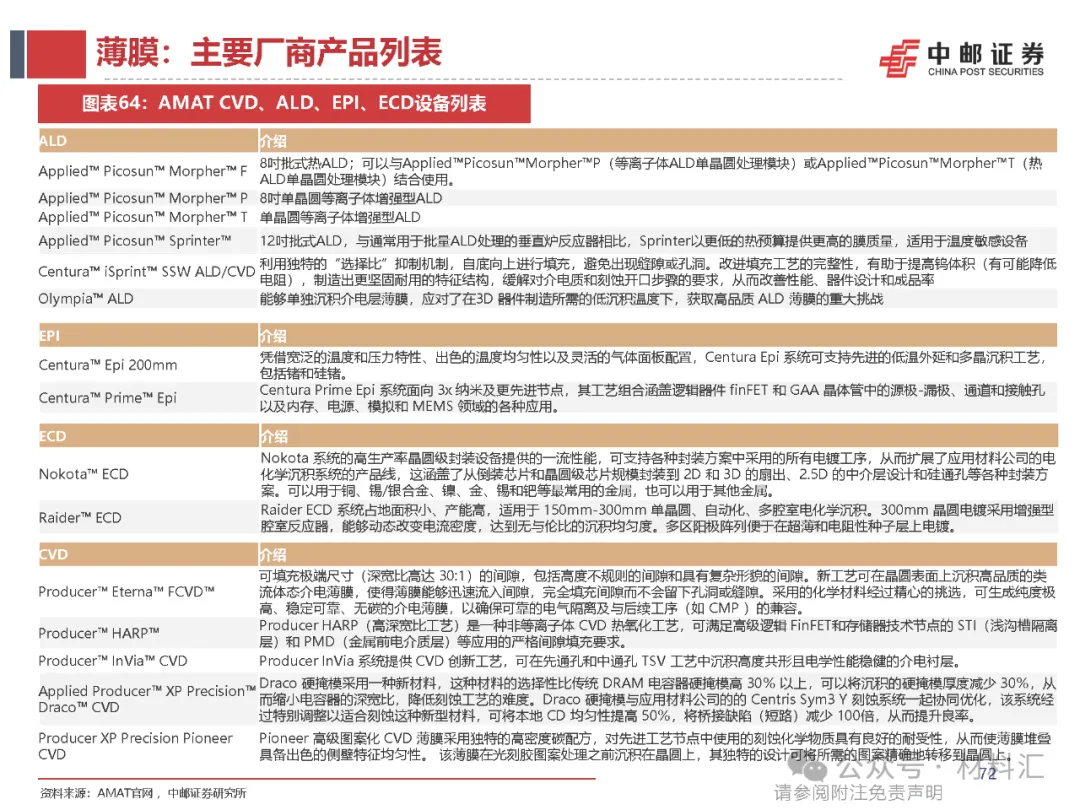

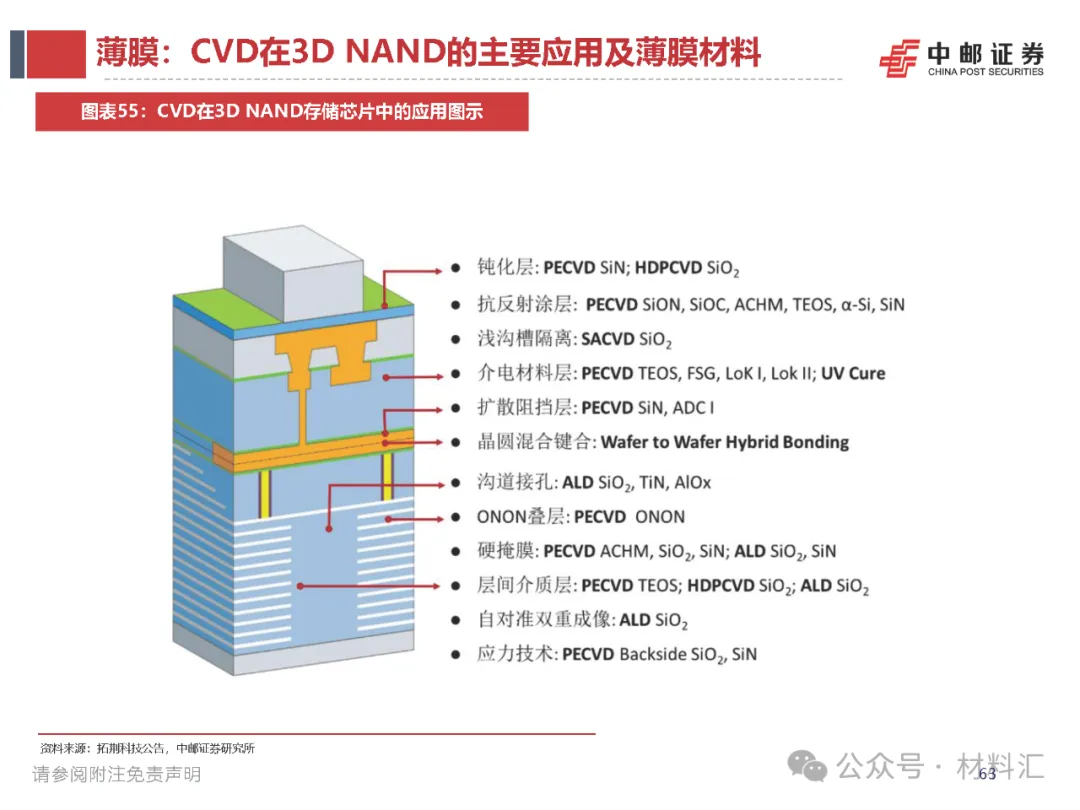

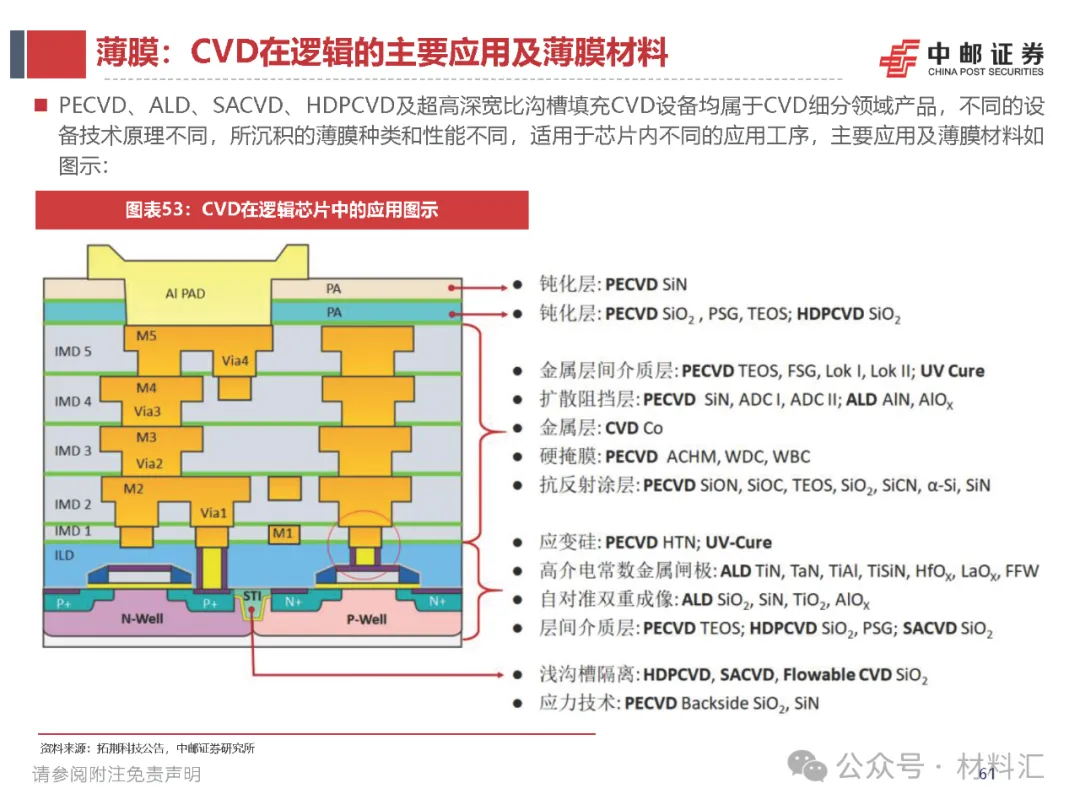

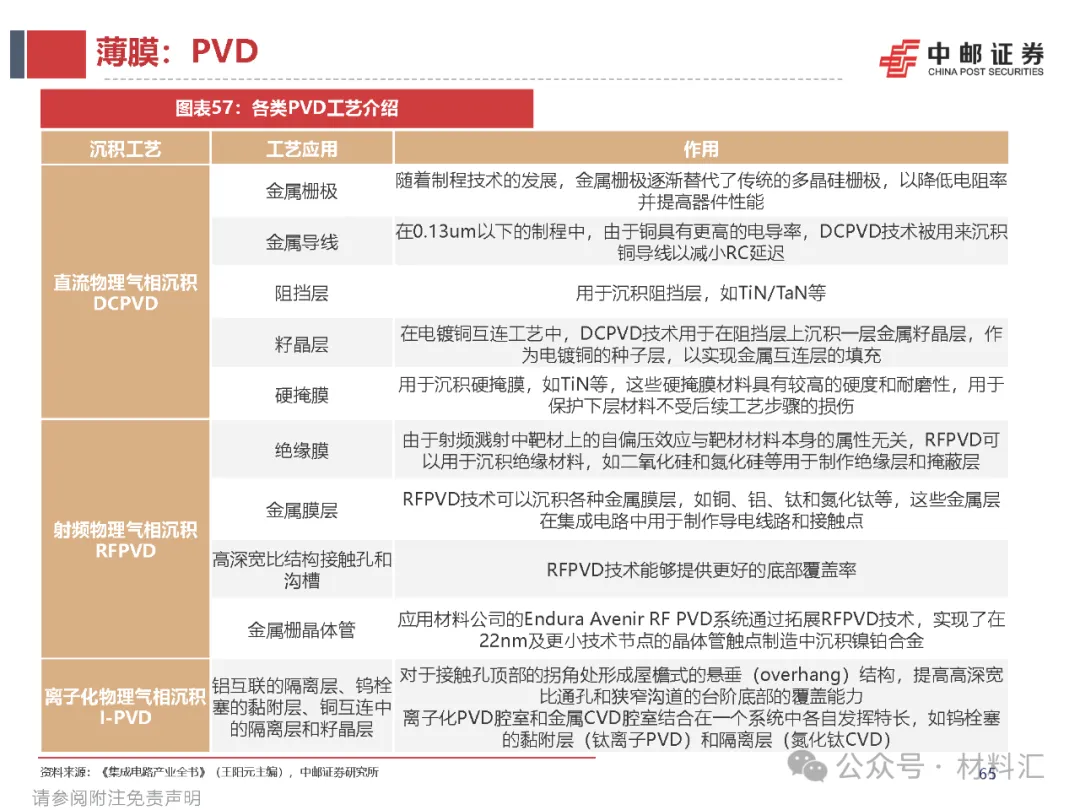

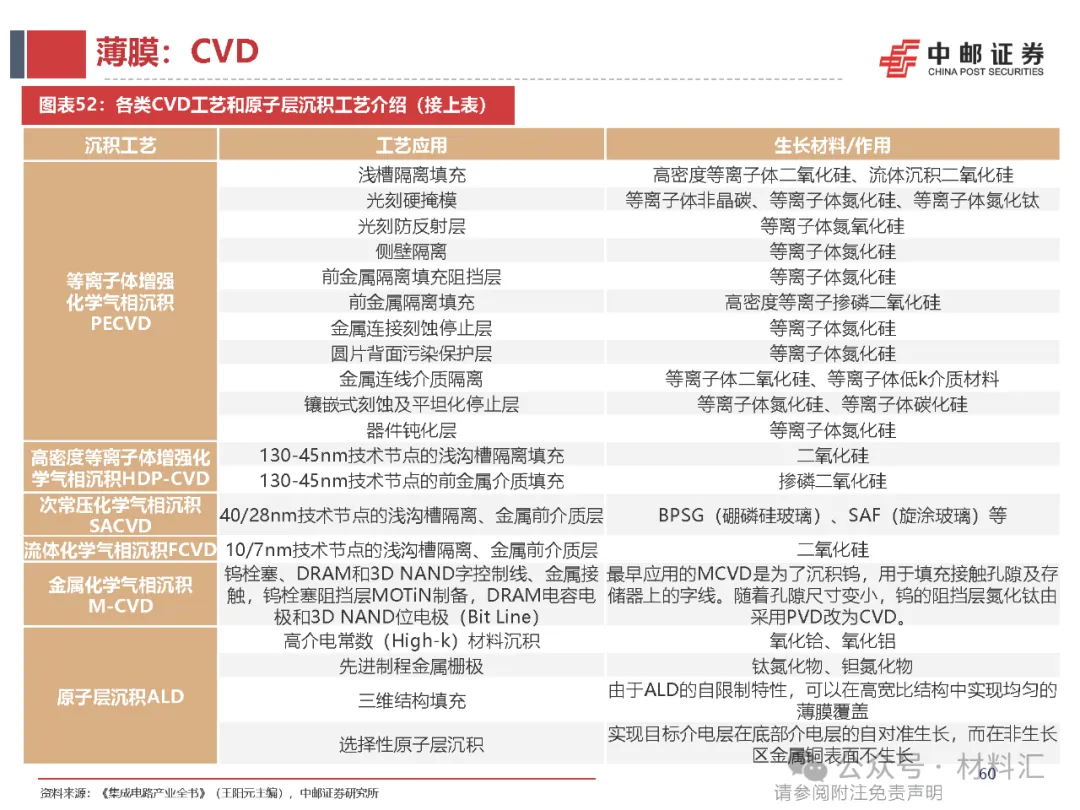

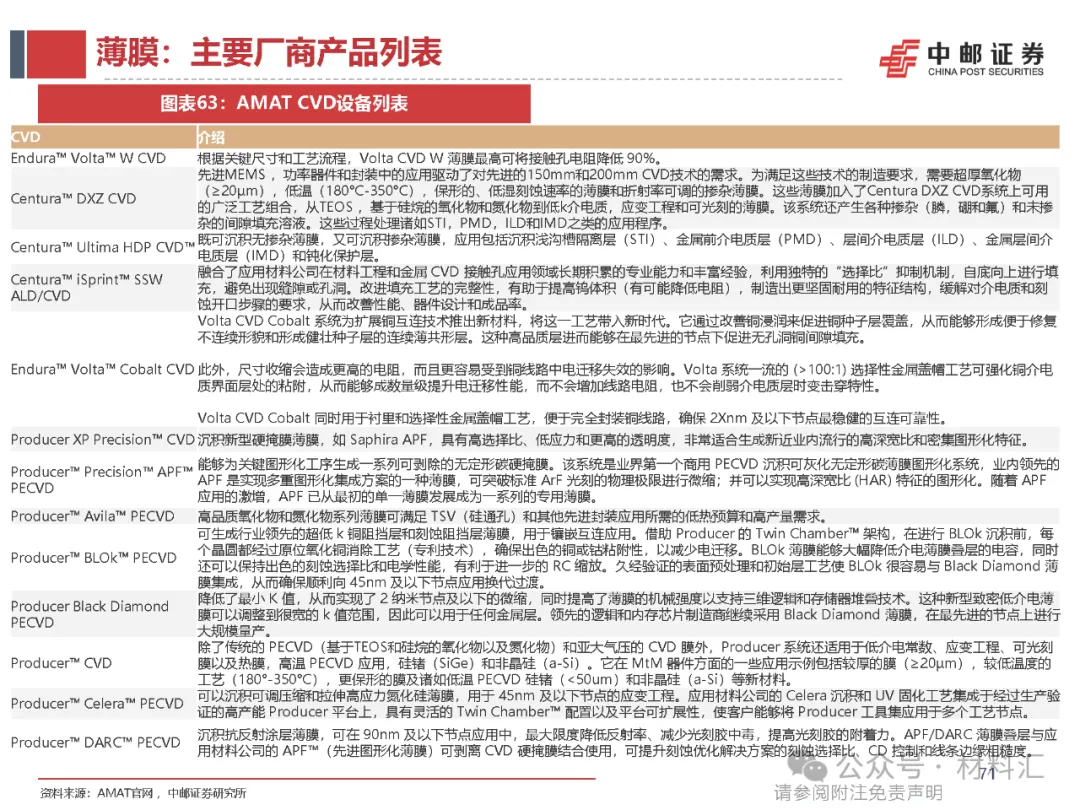

三、薄膜工艺、设备及其主要厂商

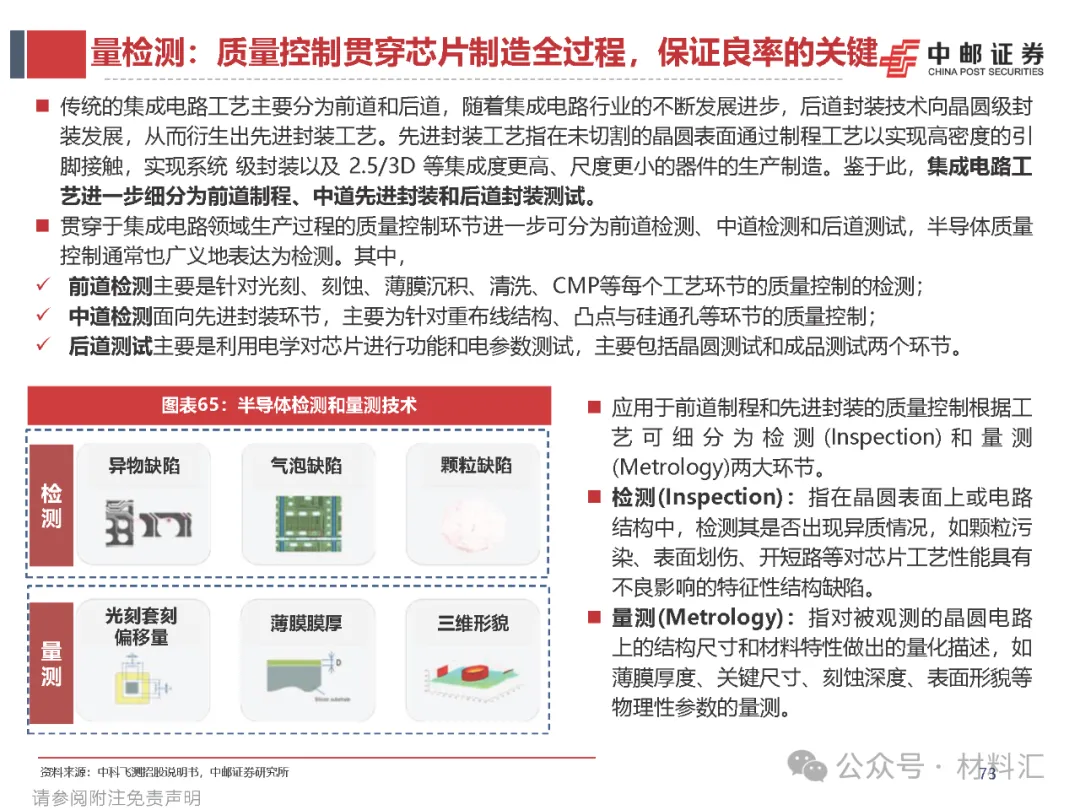

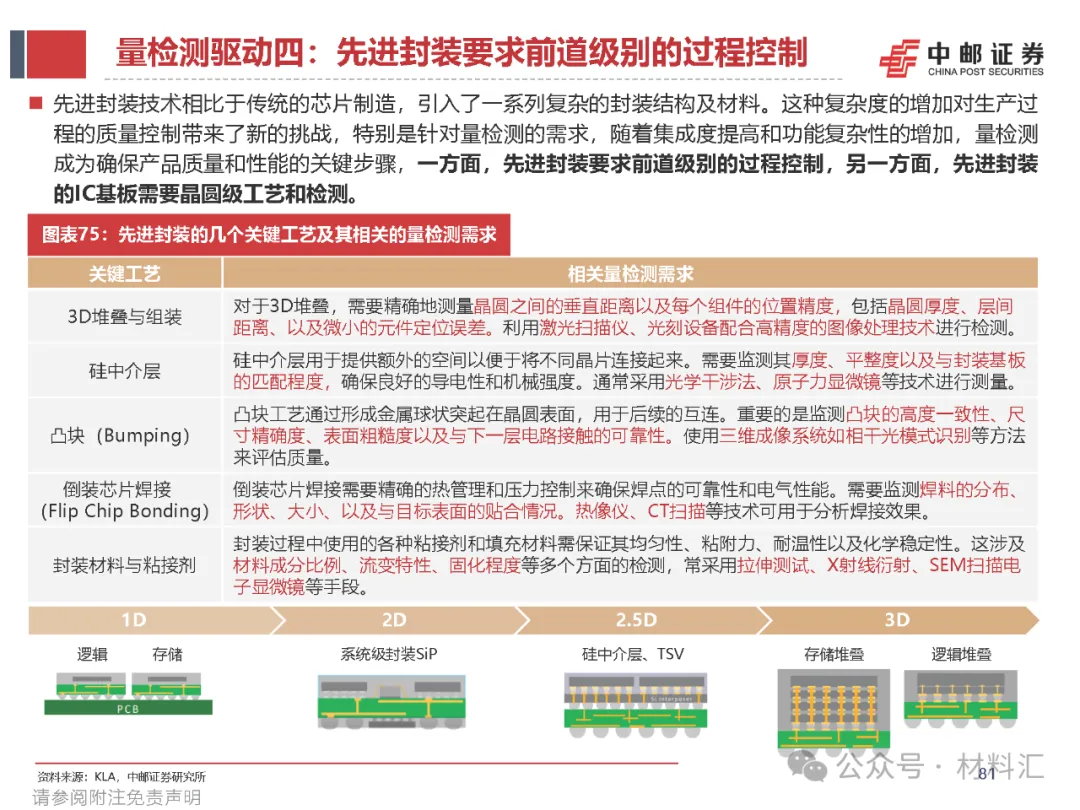

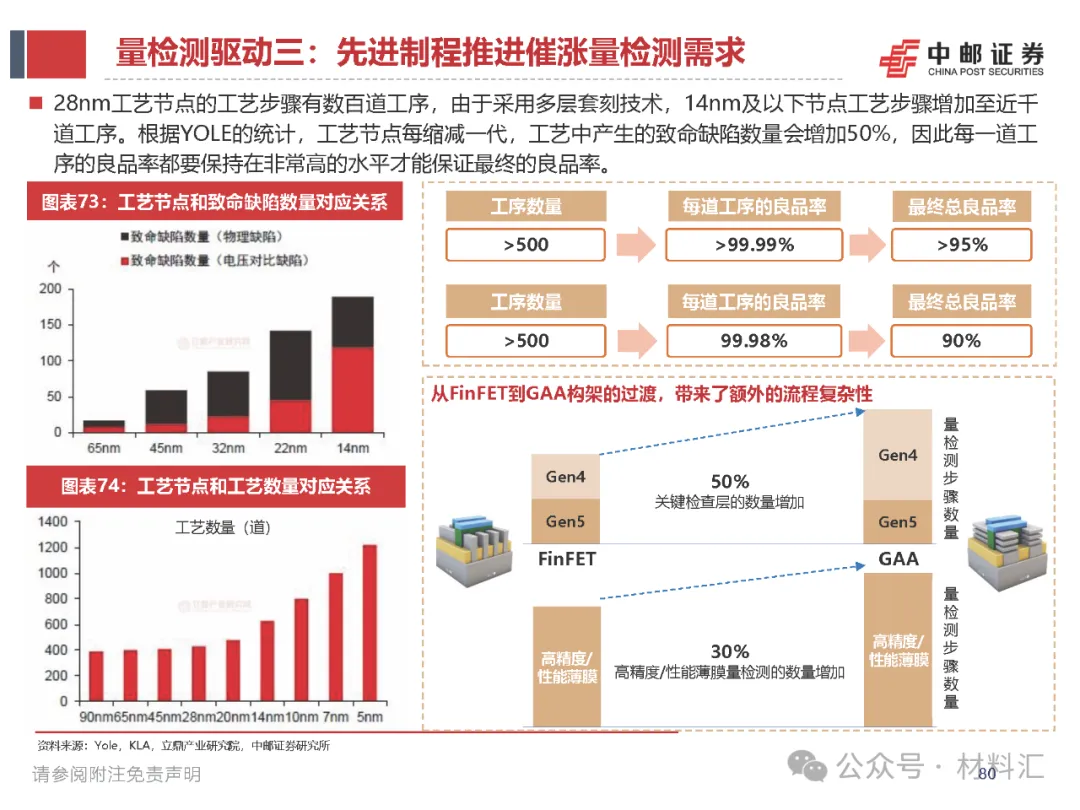

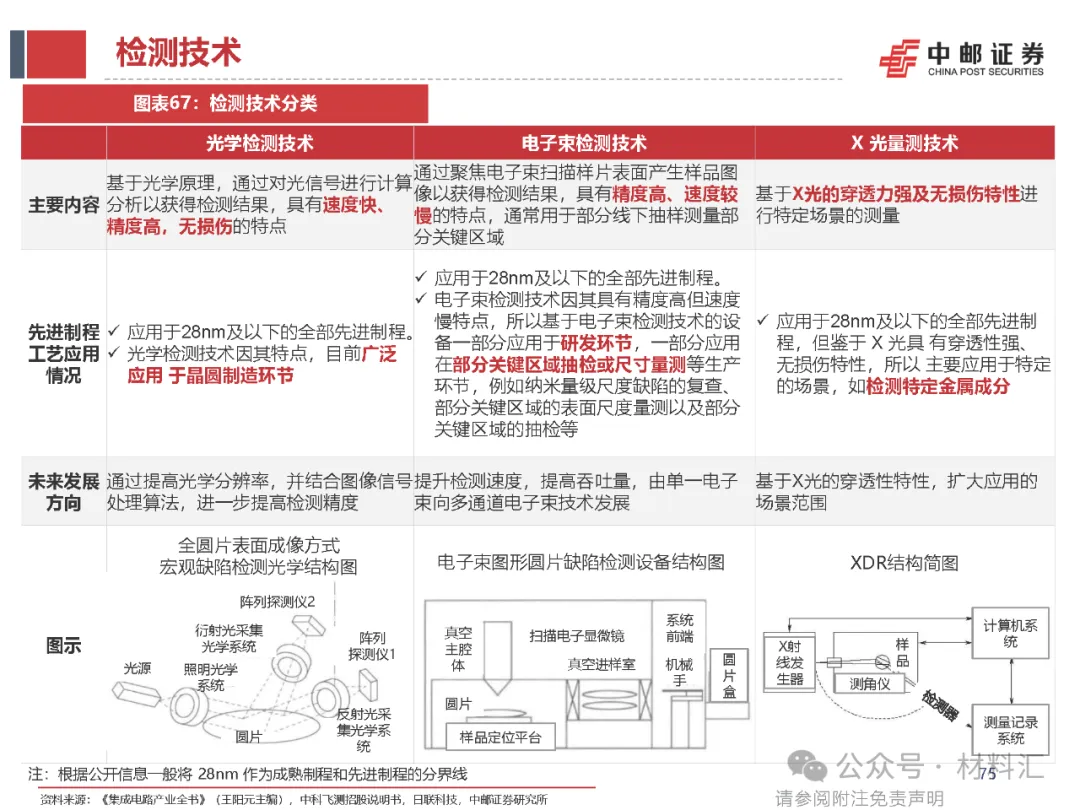

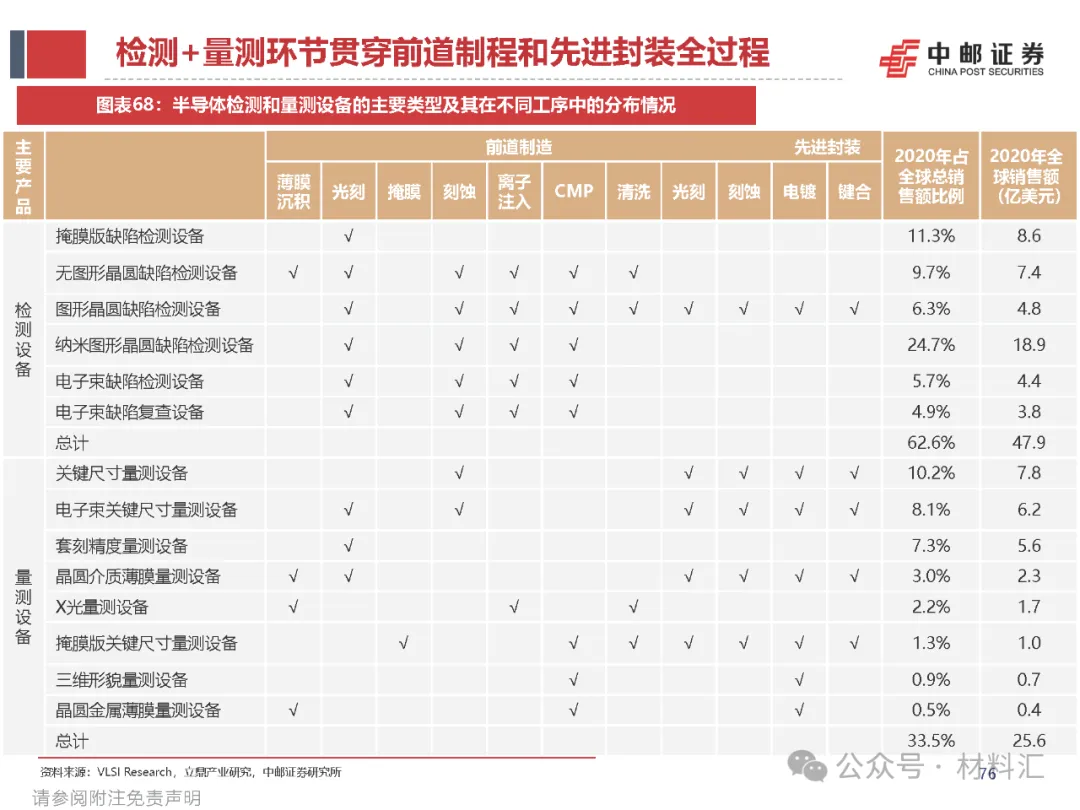

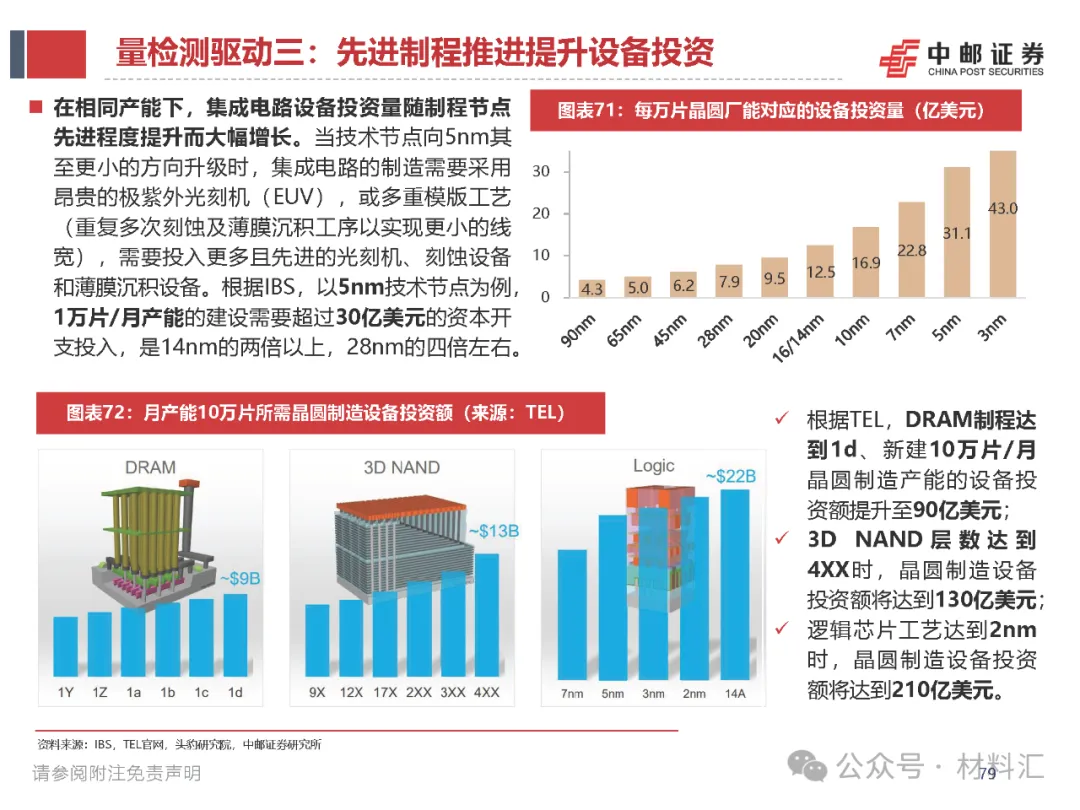

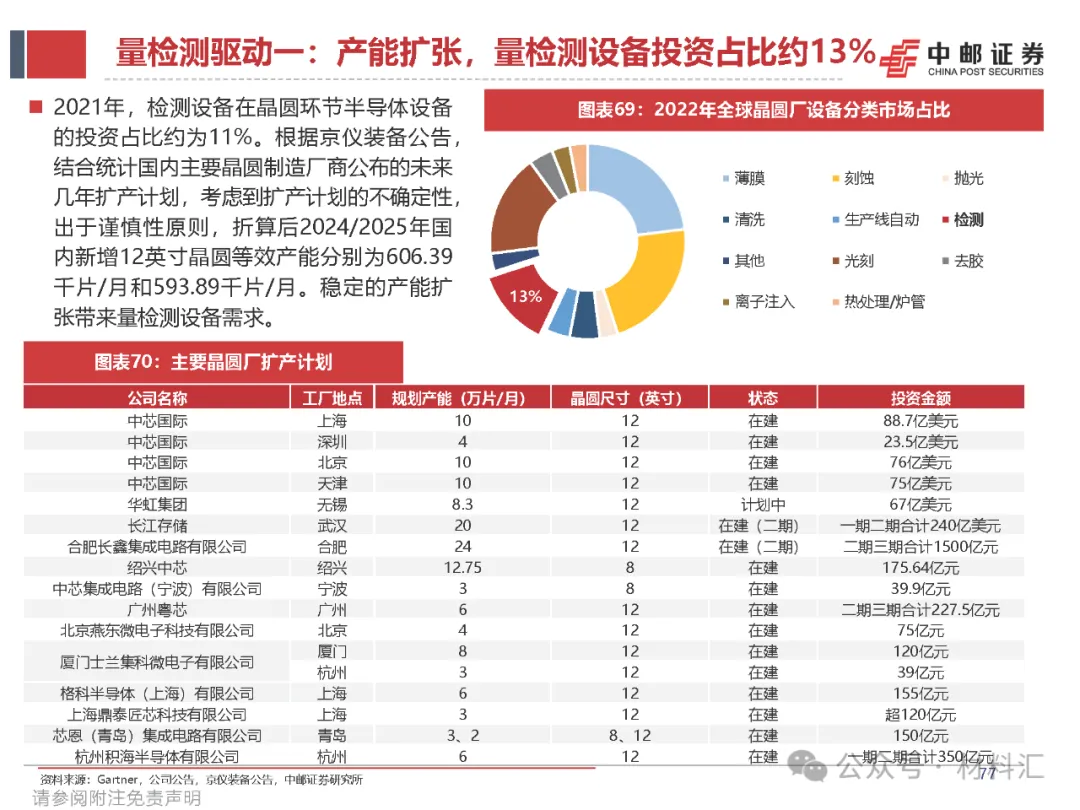

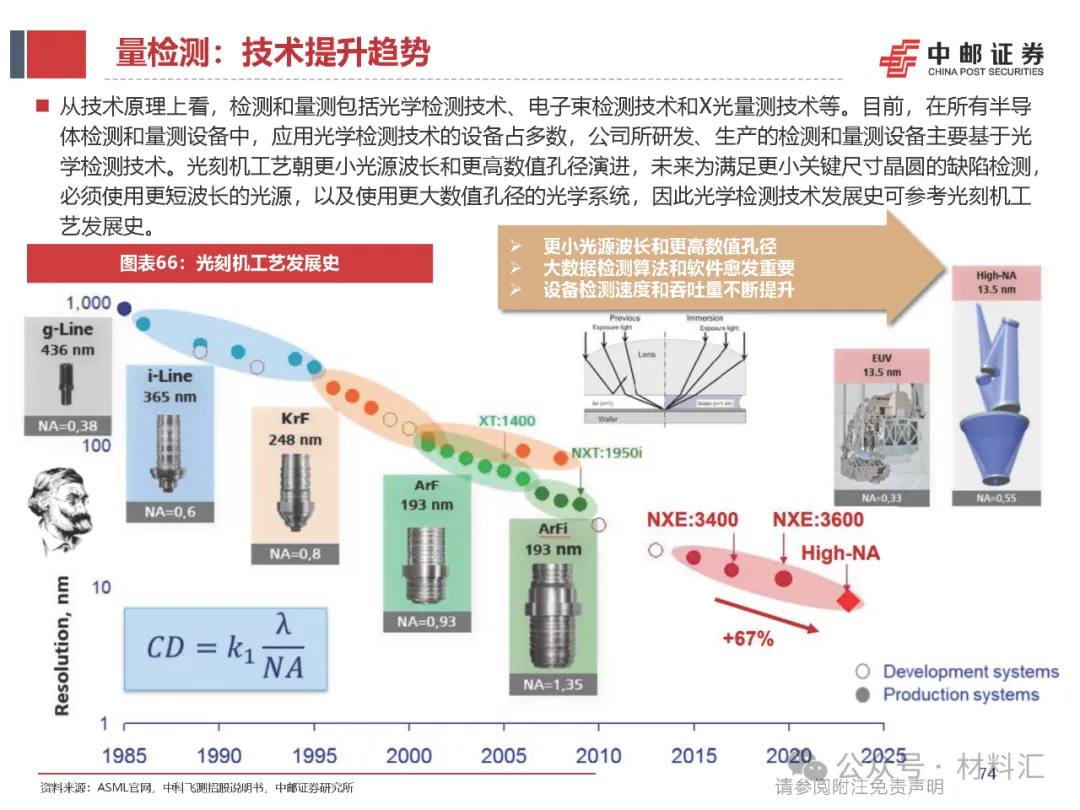

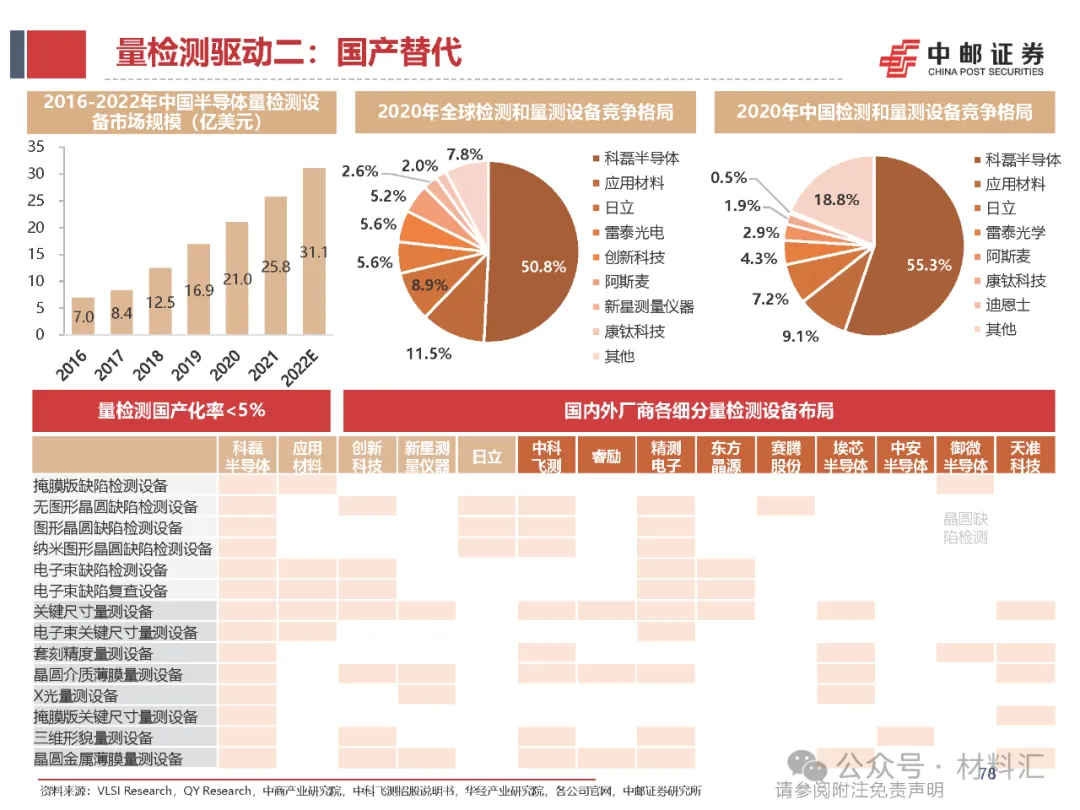

四、量检测技术及其驱动因素

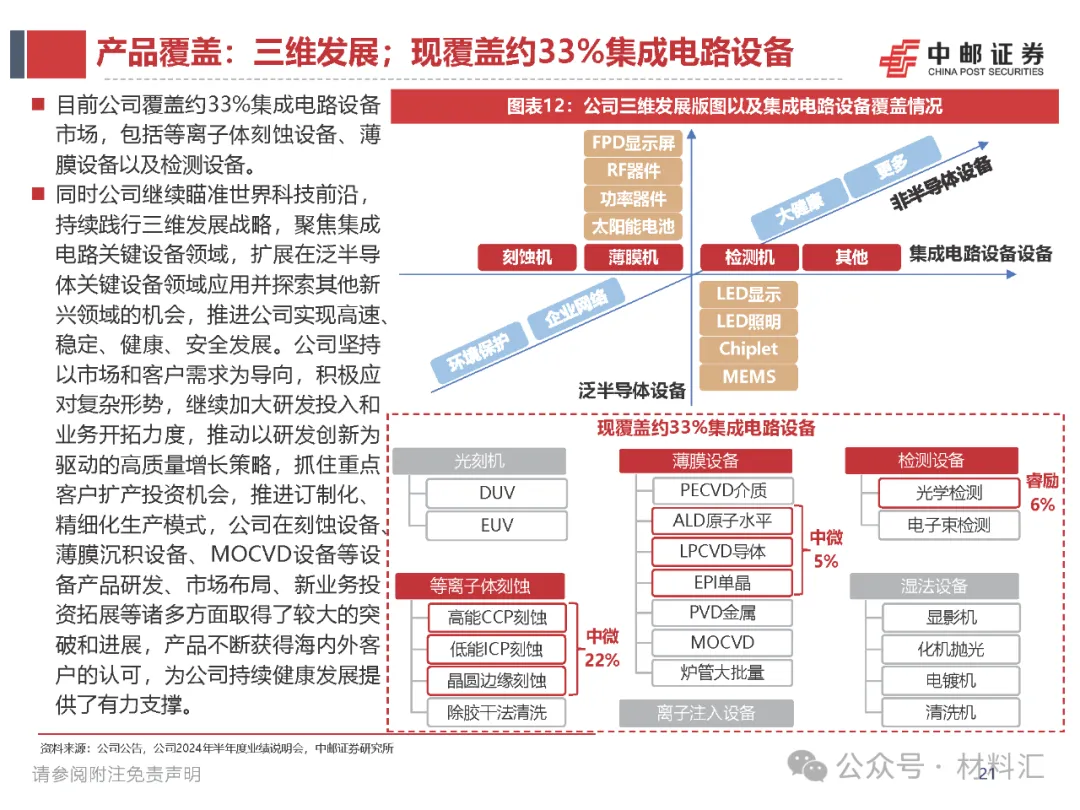

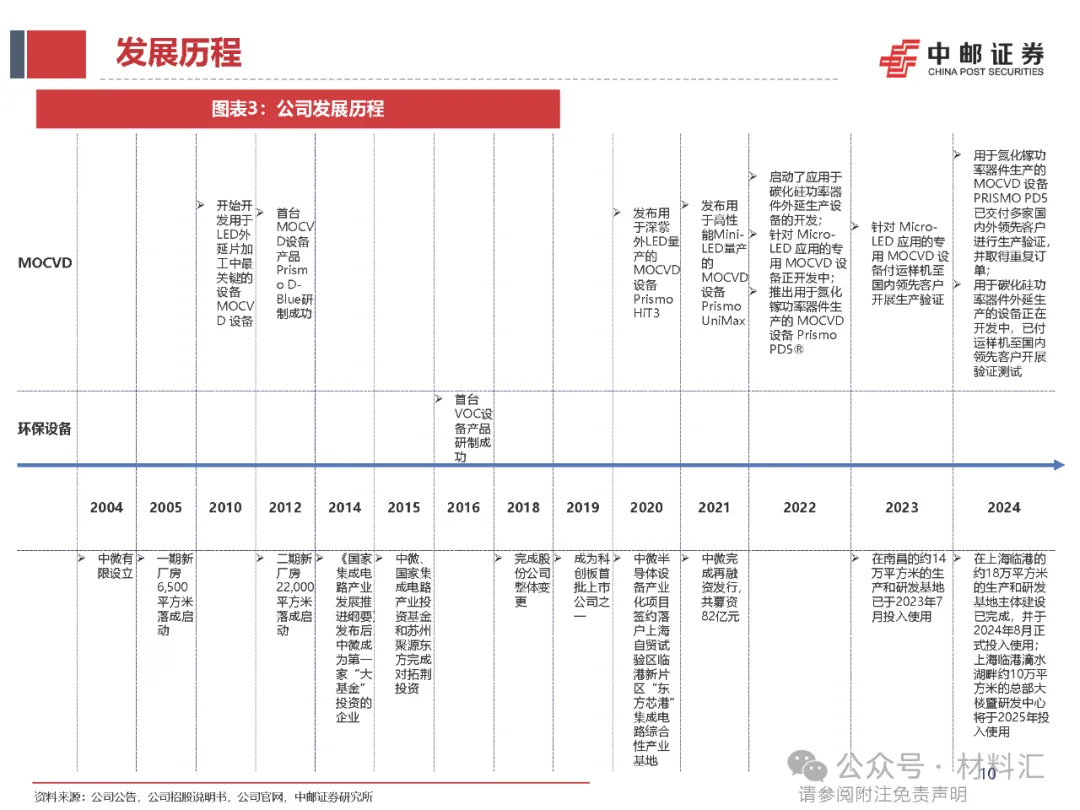

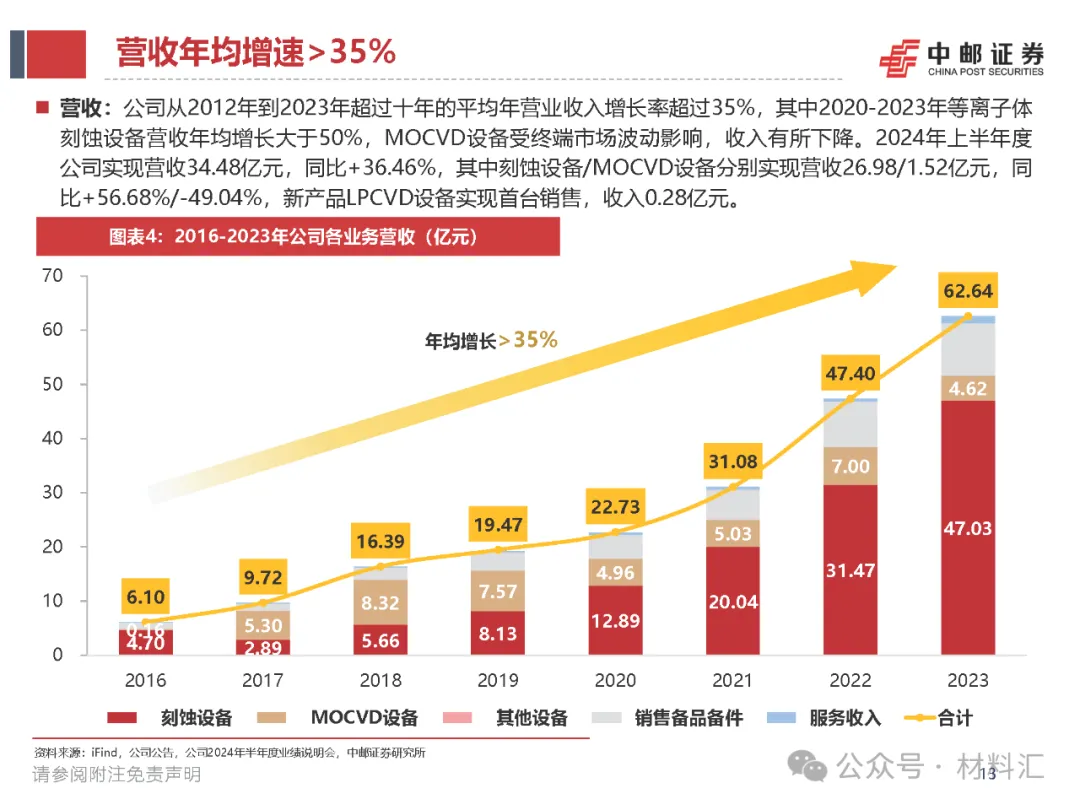

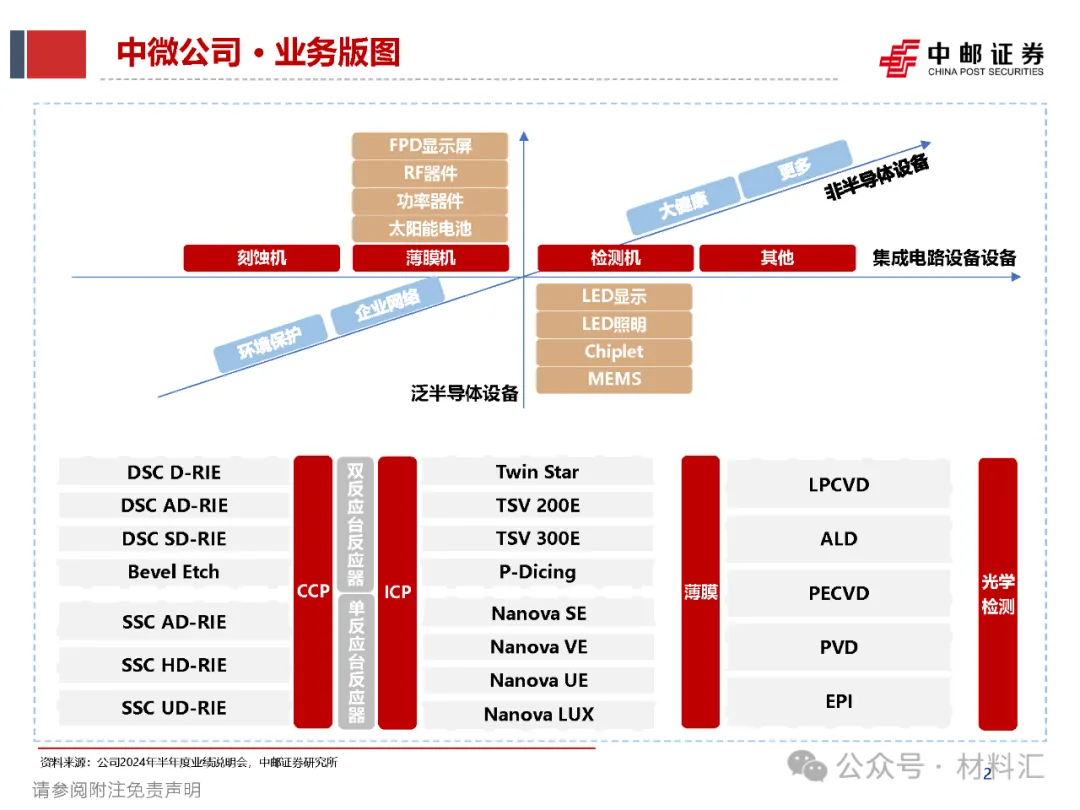

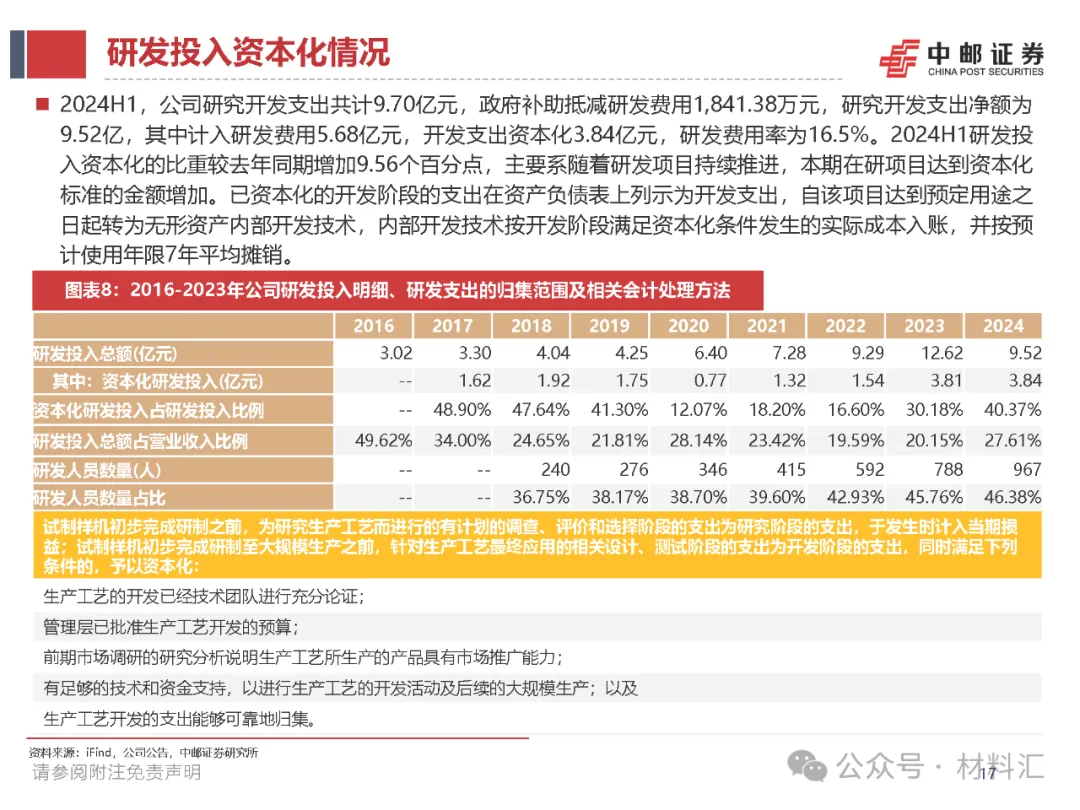

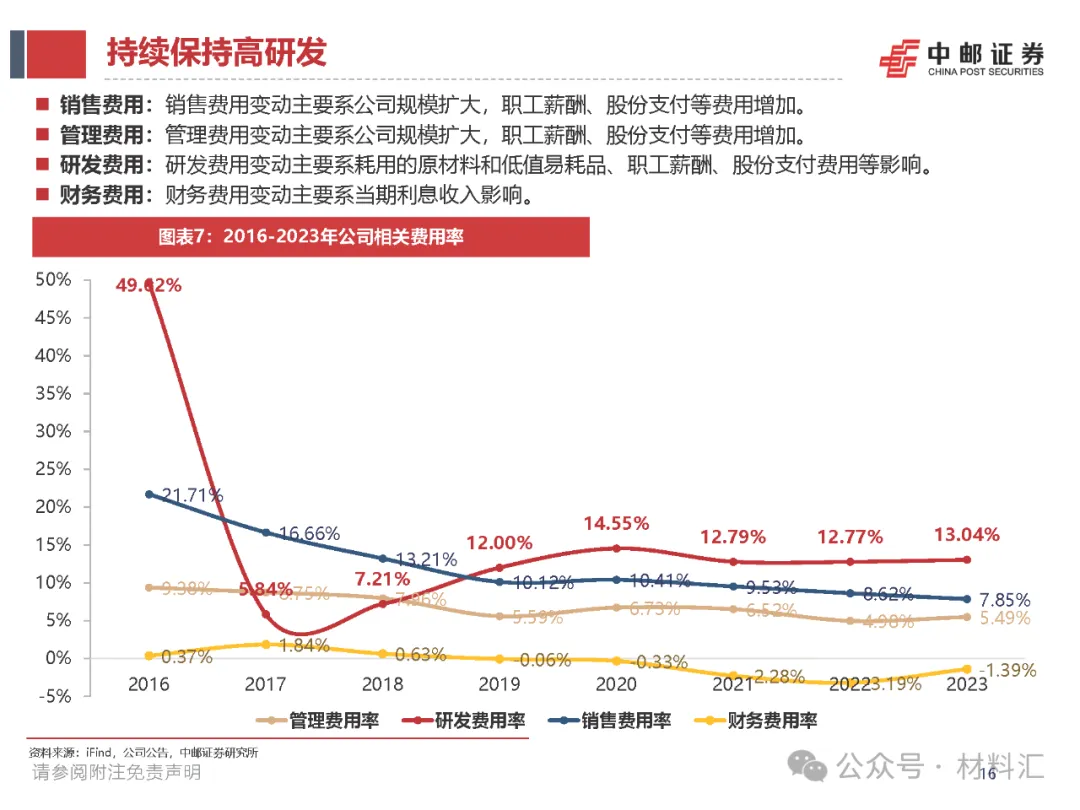

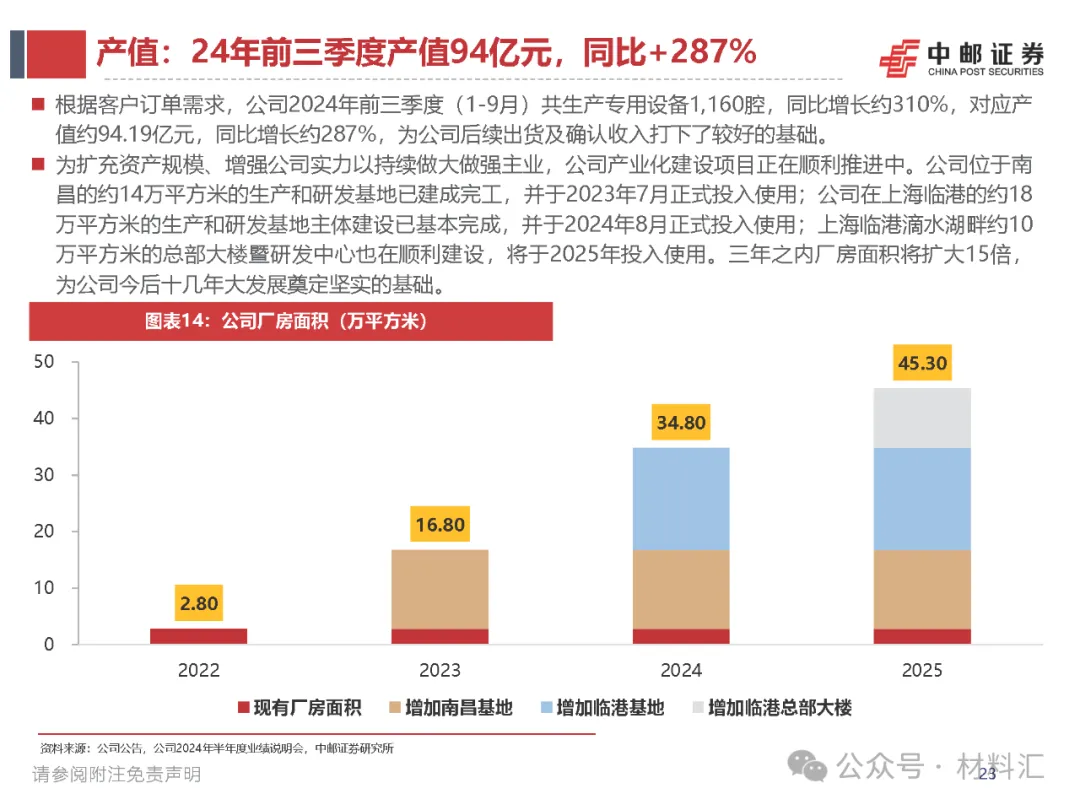

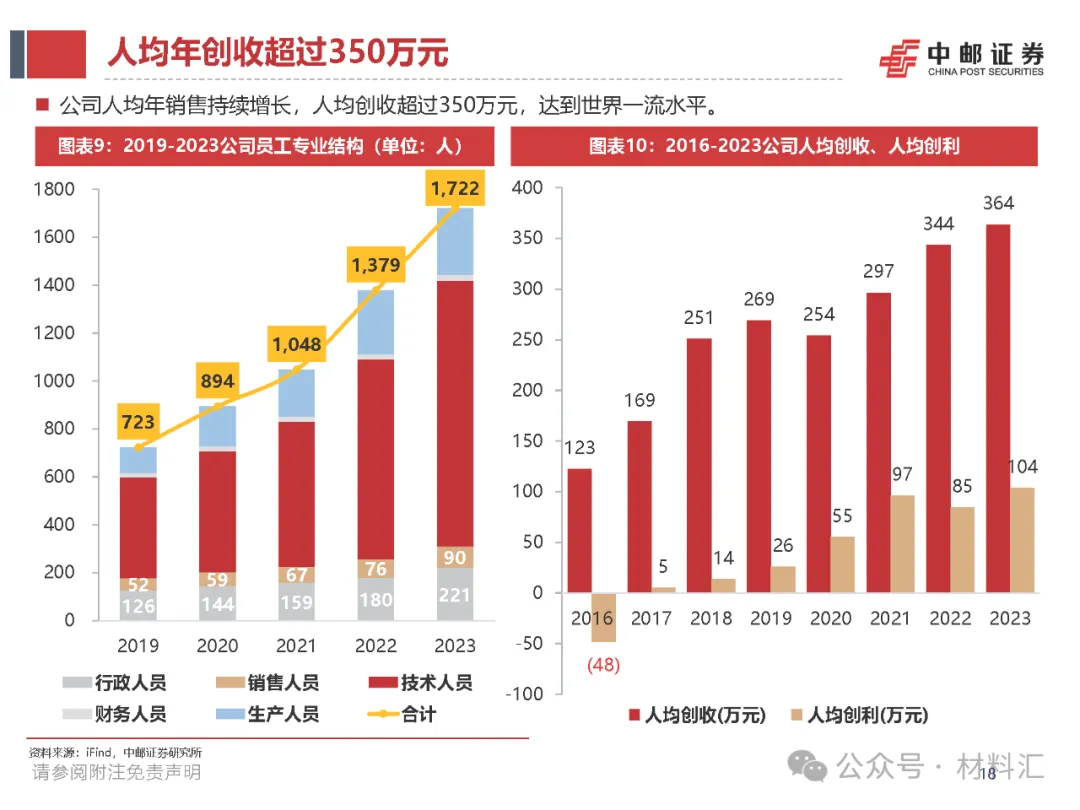

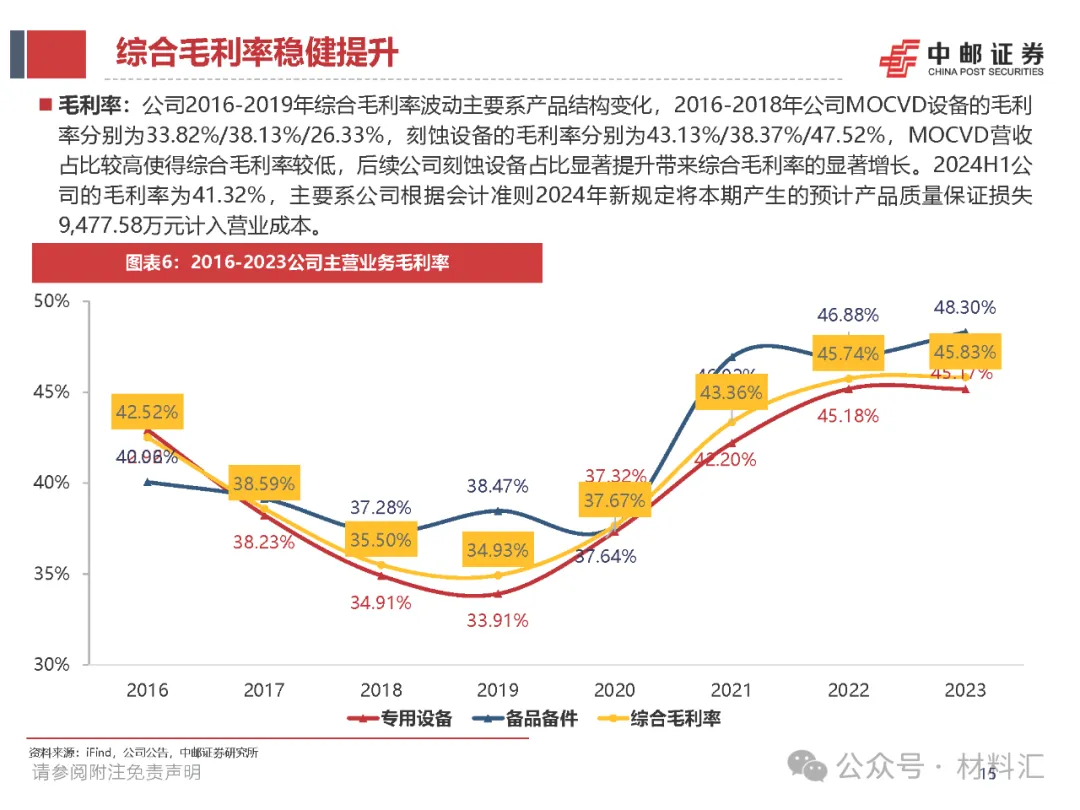

五、刻蚀与薄膜重点厂家-中微公司介绍

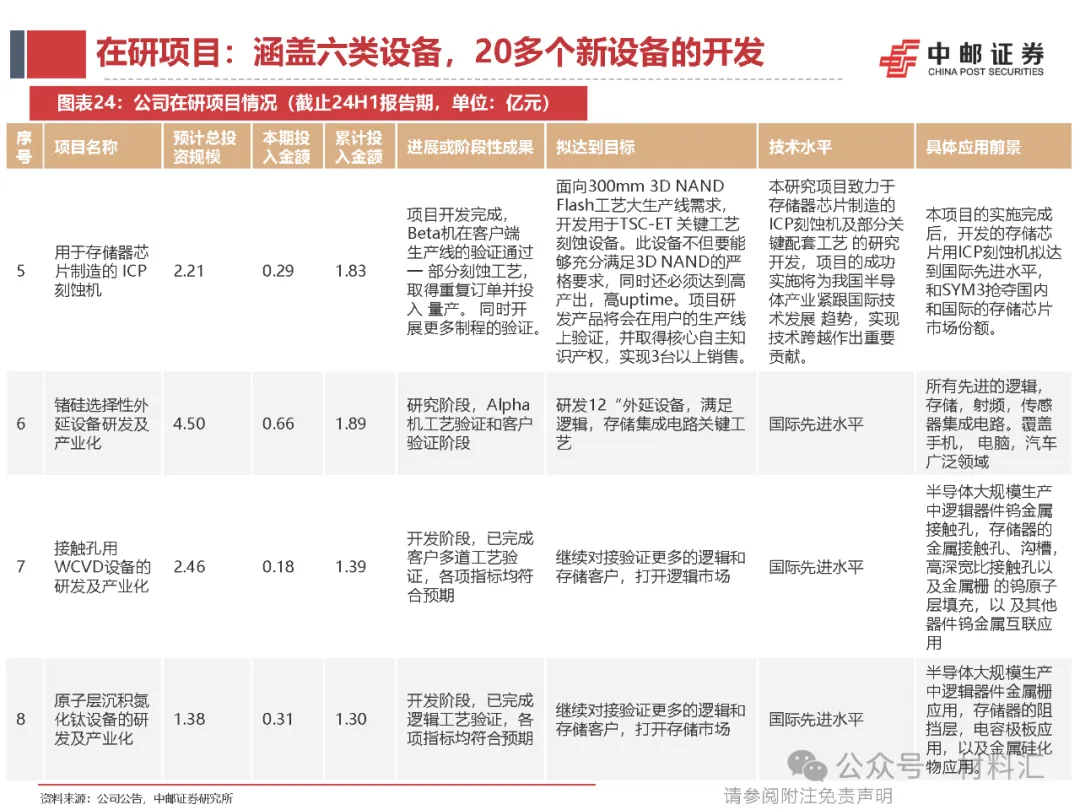

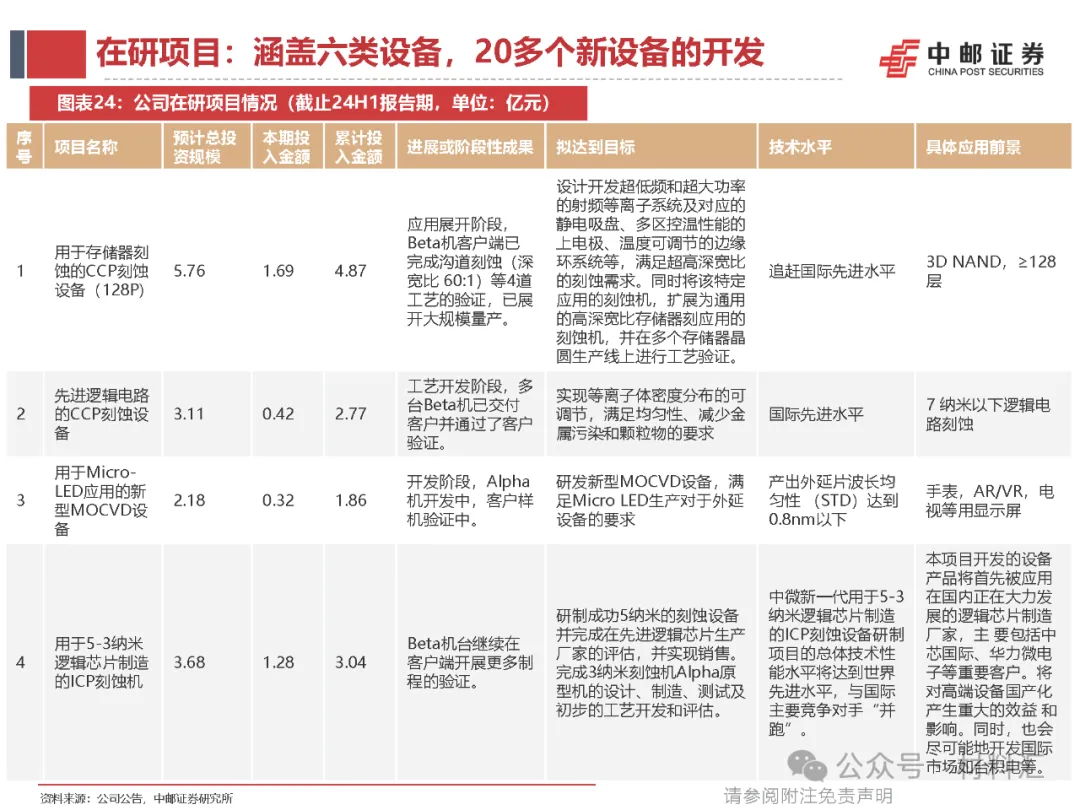

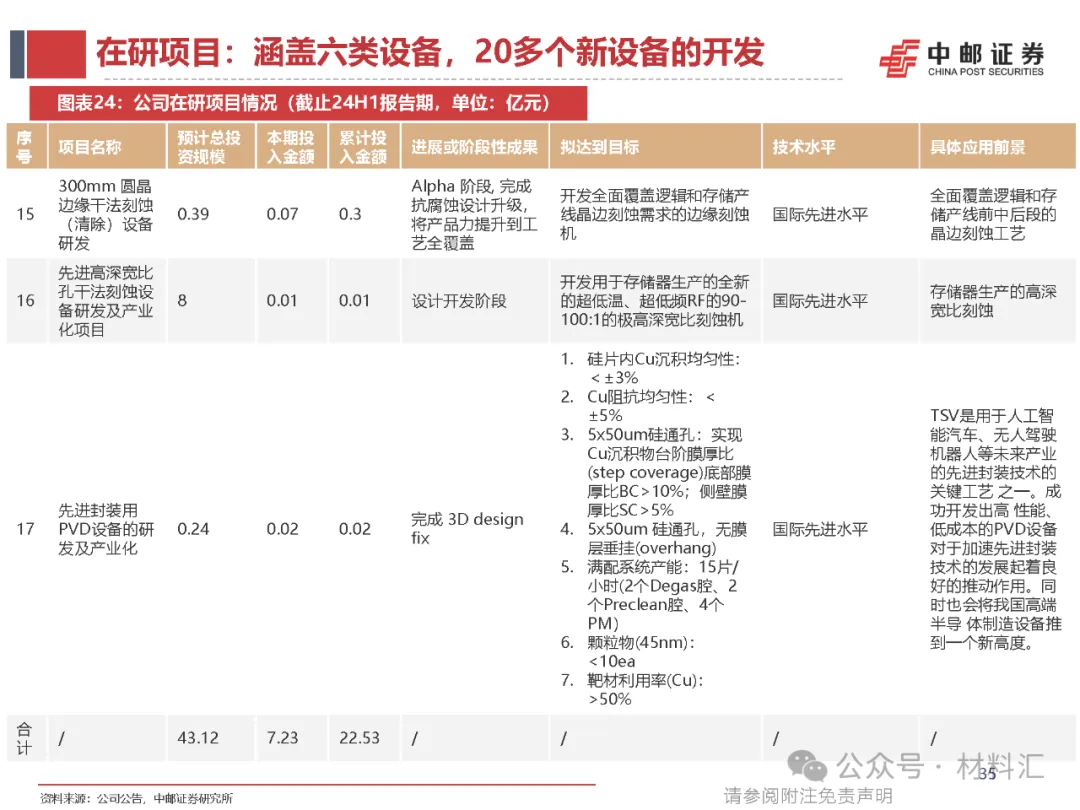

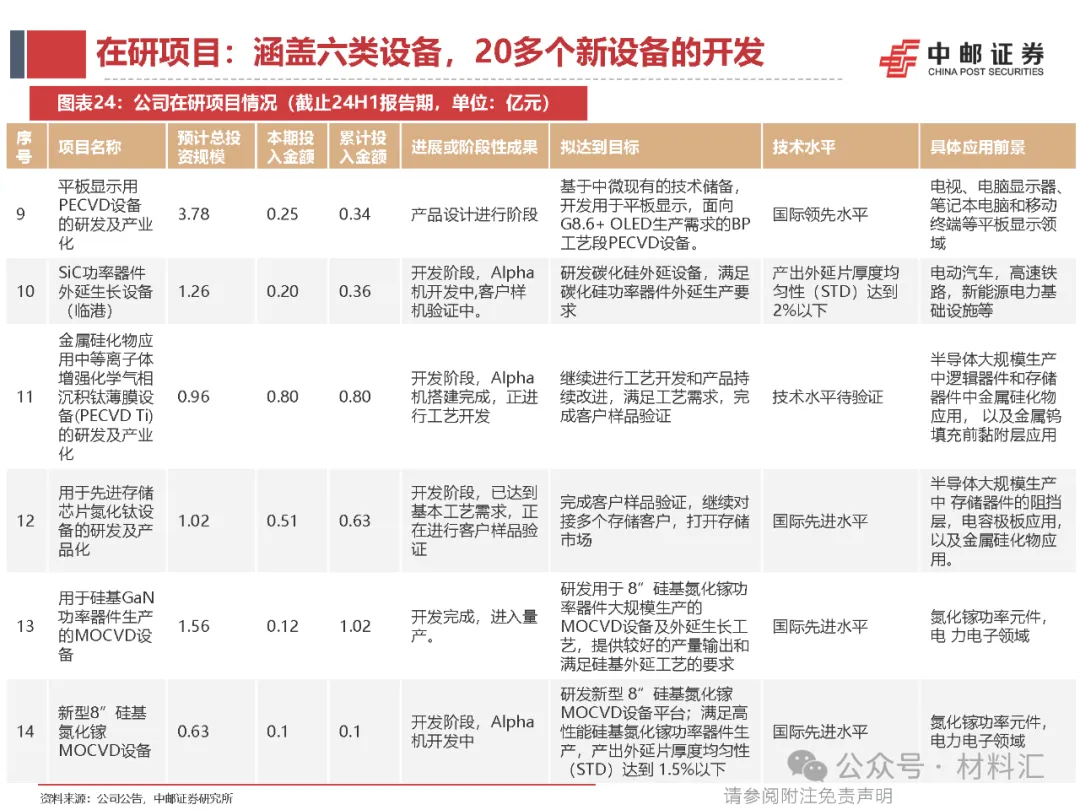

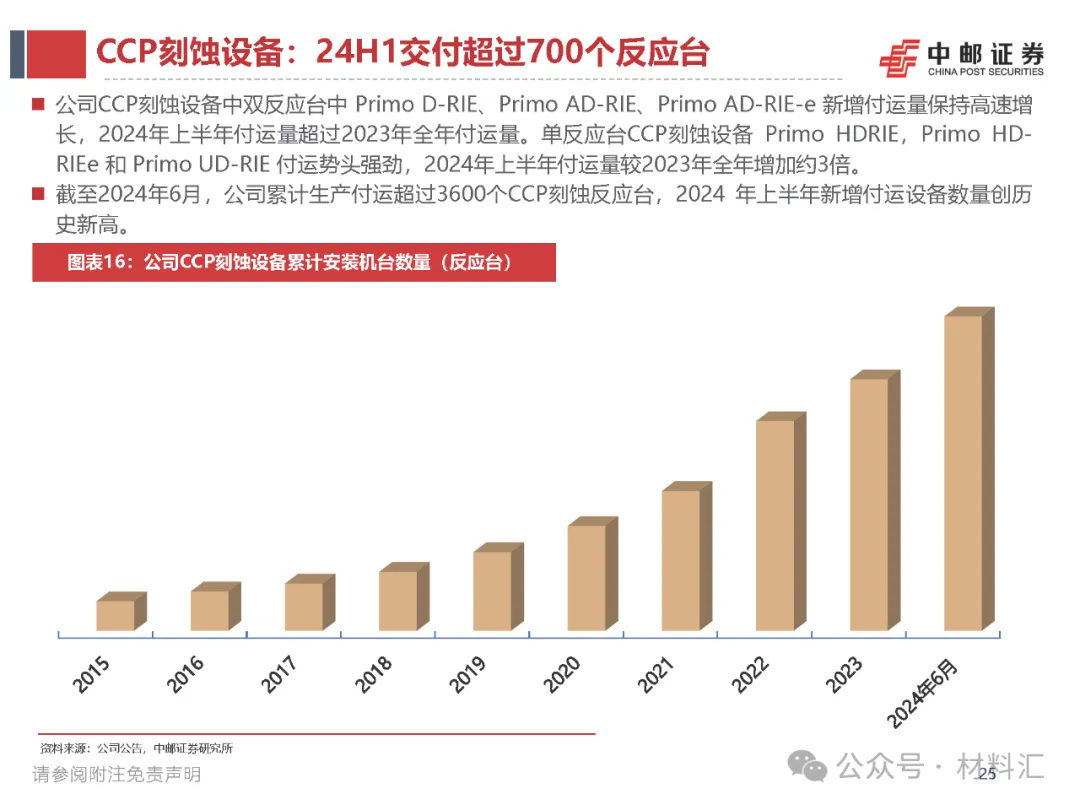

六、中微公司的设备产品介绍及其未来研发方向

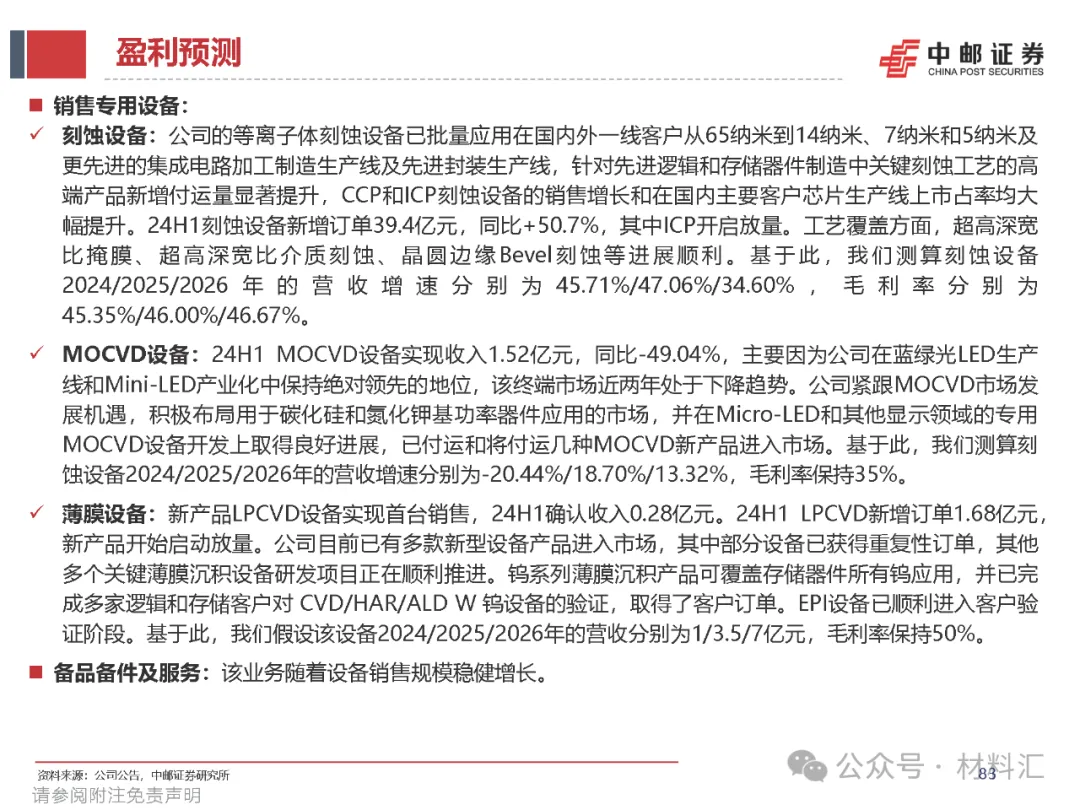

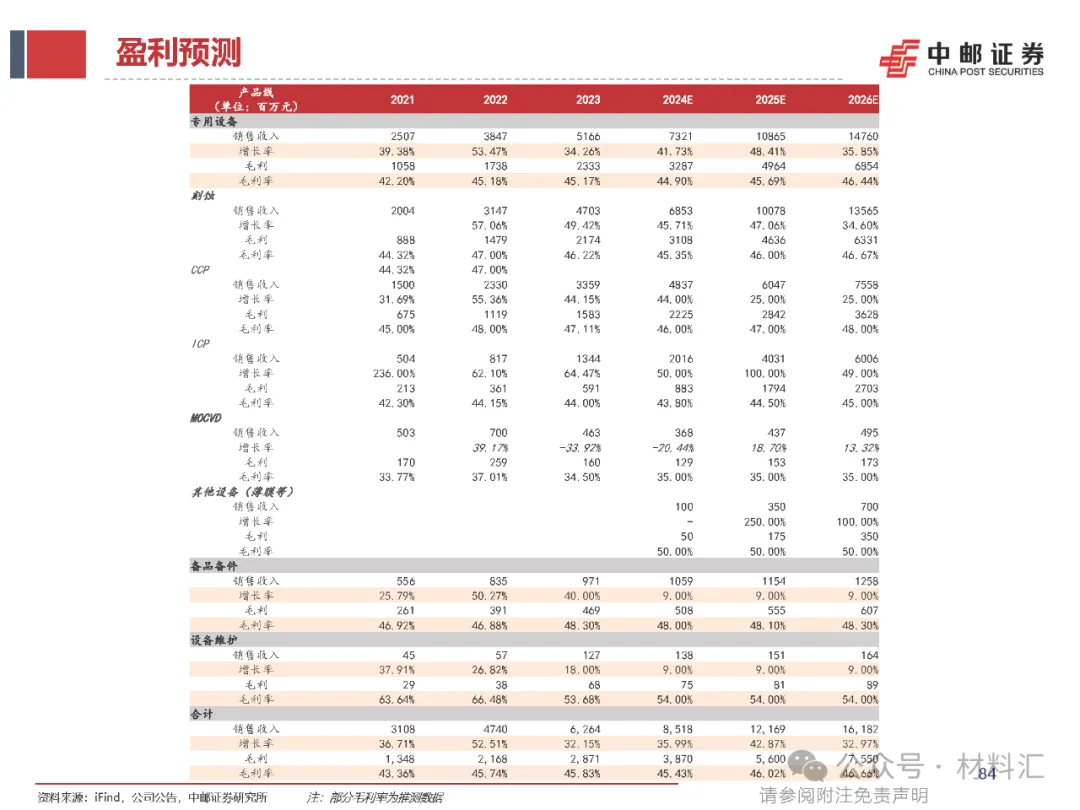

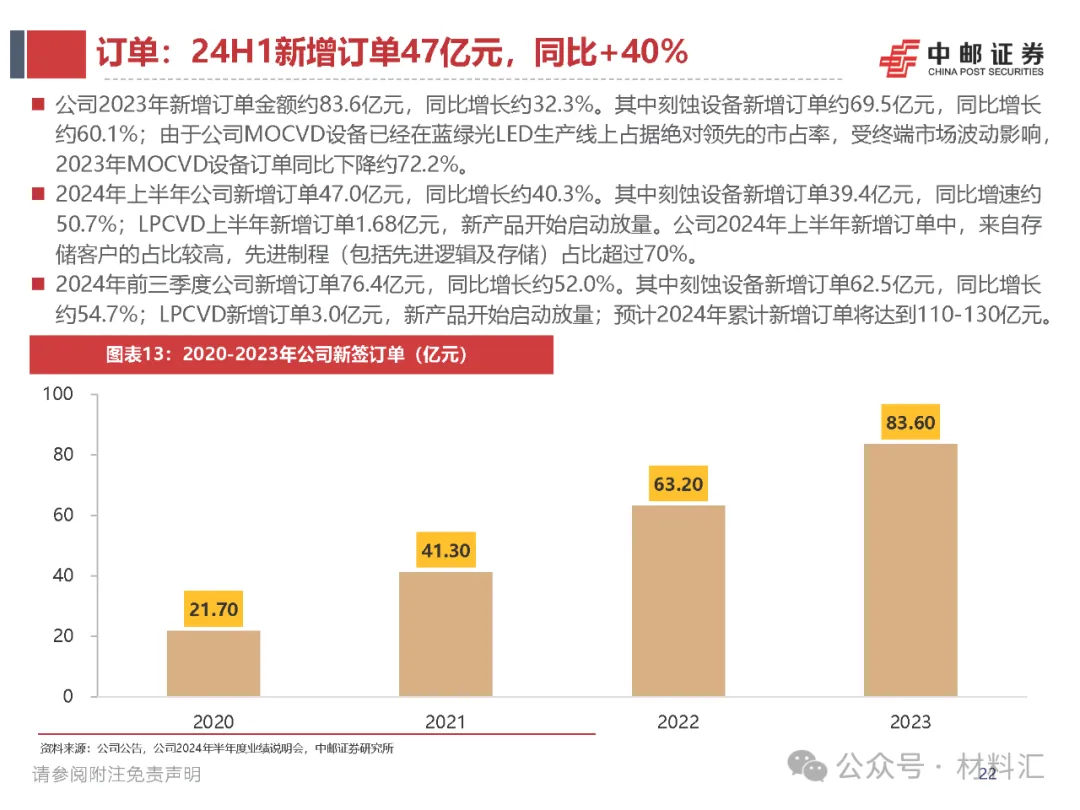

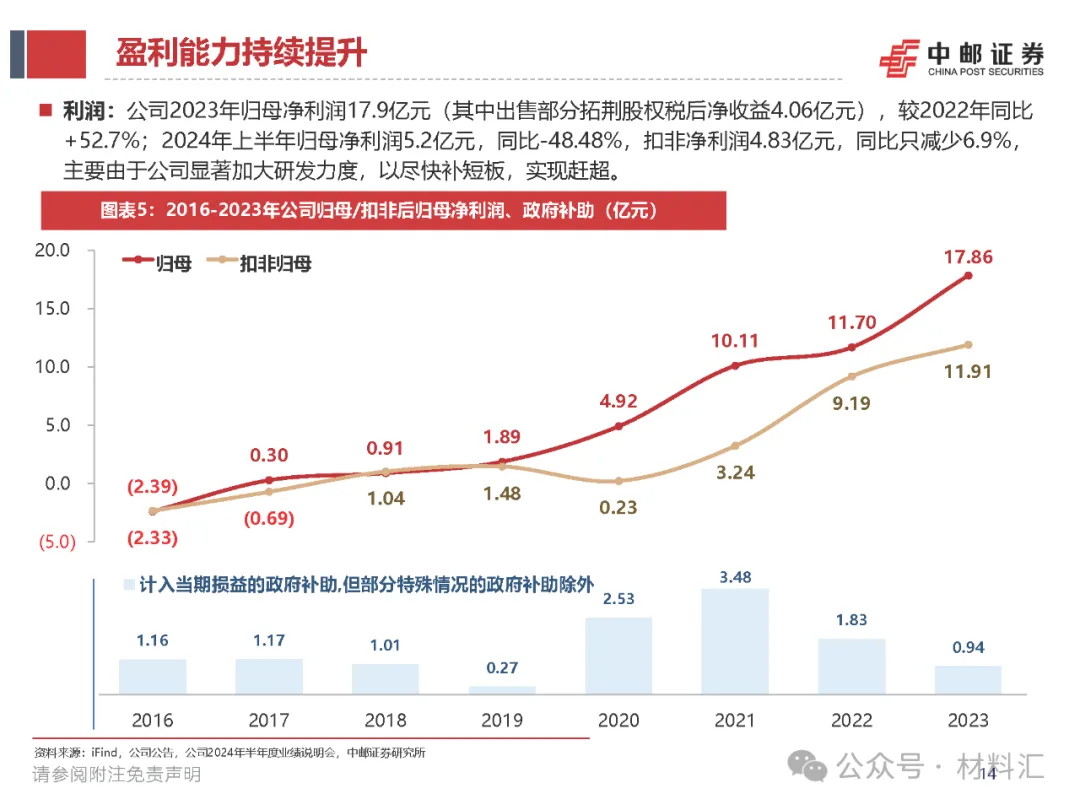

七、中微公司的未来预测
