基于Spice的模拟器介绍
采集列表 2023-08-07

本文将介绍基于Spice的模拟器和SPICE模型的下载地址。还是实际试用一下更容易理解。由于这些软件在通用的PC和OS条件下即可运行,所以请先尝试使用一下。

免费版Spice模拟器

下表中是提供免费版模拟器的供应商和下载地址。有些需要注册方可下载。

名称 供应商 下载地址
OrCAD Cadence Design Systems公司
LTSpice Analog Devices公司(原LTC)
SIMetrix SIMetrix Technologies公司

※上述公司名和产品名等一般为各公司的商标或注册商标。

Spice模型

要进行仿真,需要模拟器软件和提供元器件或元件参数的SPICE模型(宏模型)。有时模拟器中会配套有诸如通用晶体管、电阻、电容器等基本元器件的SPICE模型。特定的晶体管和IC等的SPICE模型由其厂家的官网提供。另外,在Cadence公司的PSpice Community中,已经可以下载各公司的SPICE模型。还有些厂家以评估电路或示范用电路的名目提供配置特定IC和元器件所需的外置部件等并优化的电路示例,利用这些资源可以加速设计。由于大多数情况下,评估电路和示范用电路均适用特定的模拟器,所以请确认是哪种模拟器。

下面是从ROHM官网和PSpice Community下载SPICE模型和评估电路的方法。

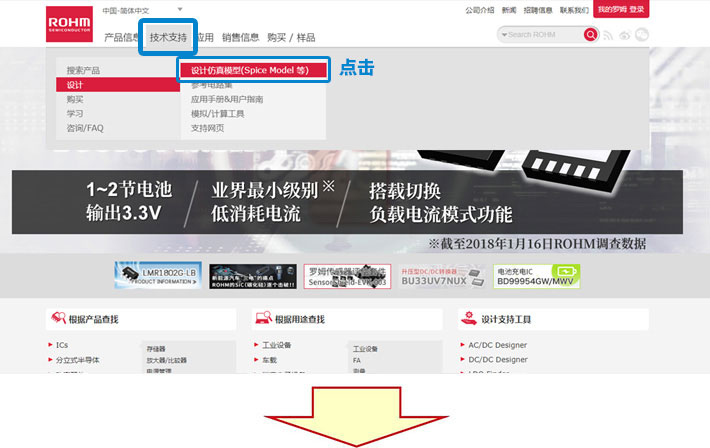

●点击
首页的“技术支持”,再点击“设计”的“设计仿真模型”。

SPICE使用说明1

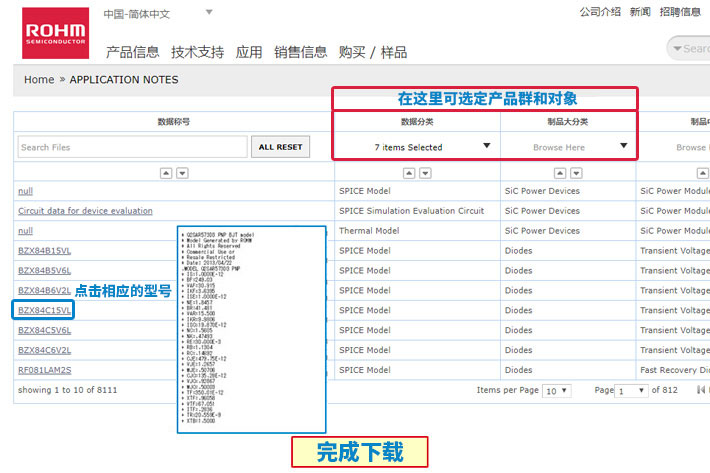

将转入下述网页,通过产品或产品类别进行搜索,并点击相应型号即可下载其SPICE模型和Evaluation Circuit(评估电路)。评估电路目前适用于SIMetrix。

SPICE使用说明2

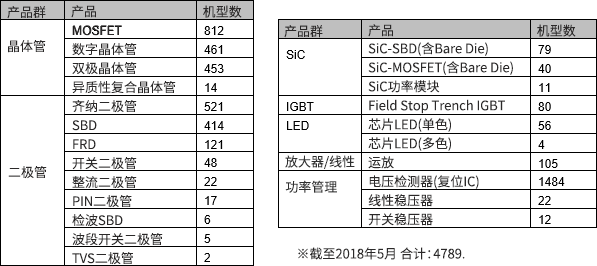

目前,ROHM提供以下Spice模型。

SPICE数据库

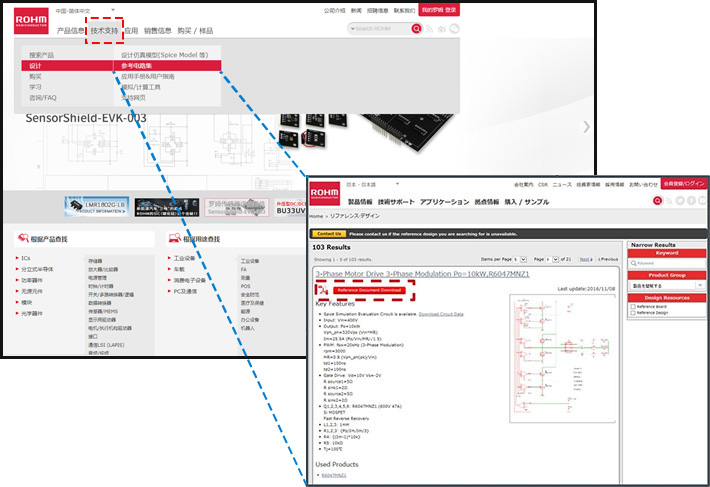

另外,从“参考电路集”中也可以下载Evaluation Circuit(评估电路)。
SPICE使用说明3

找到与设计配套的参考电路后,点击“Reference Document Download”。这时将打开PDF文件,点击其中的“SIMetrix SPICE Simulation Data File”即可下载。另外,该PDF文件中还显示有仿真结果。可以修改下载的评估用电路并进行自定义。

SPICE使用说明4

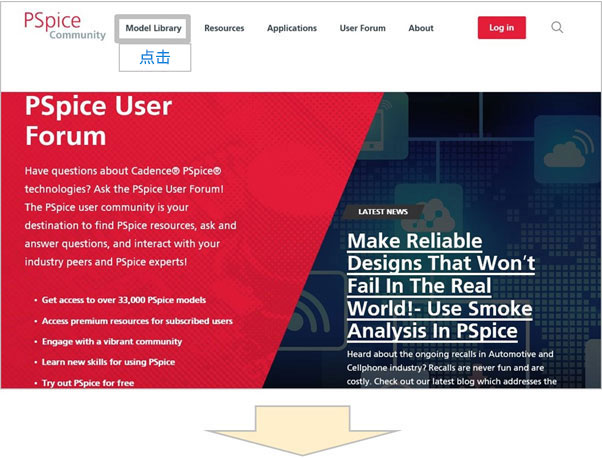

访问Cadence公司的Pspice Community,点击“Model Library”。

SPICE使用说明5

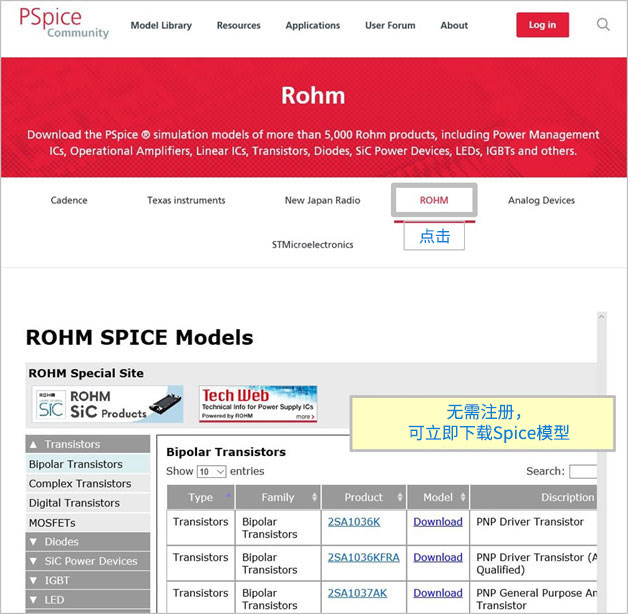

接着从“厂家选择”那里点击“ROHM”即可下载ROHM提供的SPICE模型。

SPICE使用说明6

下一篇文章将介绍通过SPICE可以做些什么。
