多线程死锁检测的分析与实现
0 2024-03-28

一、提出问题

在日常的软件开发中,多线程是不可避免的,使用多线程中的一大问题就是线程对锁的不合理使用造成的死锁,死锁一旦发生,将导致多线程程序响应时间长,吞吐量下降甚至宕机崩溃,那么如何检测出一个多线程程序中是否存在死锁呢?在提出解决方案之前,先对死锁产生的原因以及产生的现象做一个分析。最后在用有向环来检测多线程中是否存在死锁的问题。

二、死锁存在的条件

所谓死锁,是指多个进程在运行过程中因争夺资源而造成的一种僵局,当进程处于这种僵持状态时,若无外力作用,它们都将无法再向前推进。

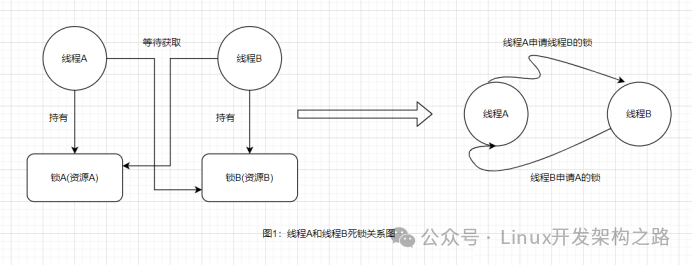

我们举个例子来描述,如果此时有一个线程A,按照先锁a再获得锁b的的顺序获得锁,而在此同时又有另外一个线程B,按照先锁b再锁a的顺序获得锁。

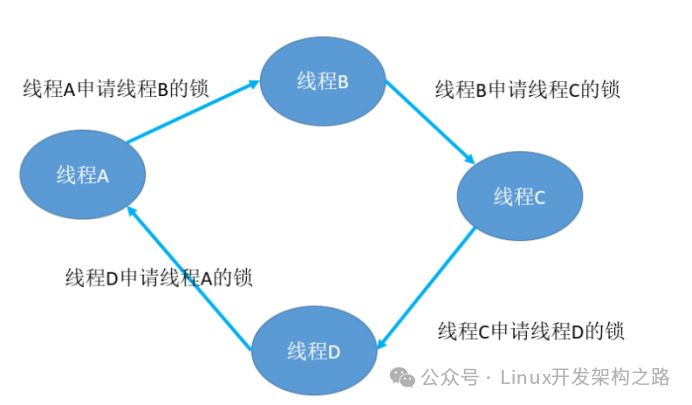

在来看看4个线程线程的情况,线程A想获取线程B的锁,线程B想获取线程C的锁,线程C想获取线程D的锁,线程D想获取线程A 的锁,在线程之间构建了一个资源获取环。


注意:后面的例子都是以4个线程的例子来说明的。

三、死锁的产生原因

(1)竞争资源

系统中的资源可以分为两类:

可剥夺资源,是指某进程在获得这类资源后,该资源可以再被其他进程或系统剥夺,CPU和主存均属于可剥夺性资源;

另一类资源是不可剥夺资源,当系统把这类资源分配给某进程后,再不能强行收回,只能在进程用完后自行释放,如磁带机、打印机等。

产生死锁中的竞争资源之一指的是竞争不可剥夺资源(例如:系统中只有一台打印机,可供进程P1使用,假定P1已占用了打印机,若P2继续要求打印机打印将阻塞)

产生死锁中的竞争资源另外一种资源指的是竞争临时资源(临时资源包括硬件中断、信号、消息、缓冲区内的消息等),通常消息通信顺序进行不当,则会产生死锁。

(2)进程间推进顺序非法

若P1保持了资源R1,P2保持了资源R2,系统处于不安全状态,因为这两个进程再向前推进,便可能发生死锁。

例如,当P1运行到P1:Request(R2)时,将因R2已被P2占用而阻塞;当P2运行到P2:Request(R1)时,也将因R1已被P1占用而阻塞,于是发生进程死锁。

四、死锁必要条件

1.互斥条件:进程要求对所分配的资源进行排它性控制,即在一段时间内某资源仅为一进程所占用。

2.请求和保持条件:当进程因请求资源而阻塞时,对已获得的资源保持不放。

3.不剥夺条件:进程已获得的资源在未使用完之前,不能剥夺,只能在使用完时由自己释放。

4.环路等待条件:在发生死锁时,必然存在一个进程–资源的环形链。

五、死锁问题分析

从死锁存在的条件的图中2个线程右边的图和4个线程使用锁(互斥资源)图的来看,发生死锁之后,就构成了线程之间的一个有向环形图,因此,我们很自然的想到,死锁的问题就转换为有向环(图)问题,只要线程之间存在环形链,那么就产生了死锁问题。产生死锁的测试代码见源代码部分。

六、环形链(死锁)的检测

如果对检测死锁问题就是对有向环的检测有一个了解之后,那么如果当死锁时肯定是一个有向环。那么我们如何构造这个有向环并且检测出这个有向环图呢?

一般在多线程程序中,我们会对某一段代码进行加锁,防止其他线程访问,线程执行完该段代码之后会释放锁操作;之所以造成死锁,主要原因是因为某个进程需要对某个锁进行lock操作,然而该锁已被其他线程lock了,而且当前线程还不知道这个锁当前被哪个线程lock了,更为重要的是其他线程又需要对该线程的某个锁进行lock操作,同样的道理,其他的线程也不知道其线程的将要lock的锁已被哪个线程lock了(也就是说只有线程自己知道自己lock了哪些锁)。

既然线程只能知道自己拥有了哪些锁,那么想解决线程死锁还不简单吗?直接将自己拥有的锁释放,然后让其他线程执行不就行了?如果有这个想法的朋友,跟我犯了同样的错,锁的目的就是告诉我要执行某段逻辑了,其他线程不能进入,从而保证了线程之间的同步性。从另一个方面来说,如果多个线程发现自己需要加的锁正在被其他线程lock,然后unlock自己占有的锁,假设所有的线程都unlock了所有锁,线程什么时候去对自己需要的锁进行加锁?特殊的情况就是所有线程又去争夺这些锁,这不是同样会造成死锁吗?所以发现自己占有锁被别的线程lock时,去释放自己的锁的思路是行不通的。出现了死锁-其实是业务逻辑出现了问题,需要结合业务逻辑的代码去修改,而不仅仅是单方面从解决死锁的方面出发。另外,本文的目的也是发现自己的代码中是否存在死锁,没有提供解决死锁的方法。

由于系统没有提供死锁检测的机制,我们需要在程序的运行期间时刻监控线程与锁之间的关系,也就是维护有向图的状态,即通过线程在加锁前、加锁后以及释放锁之后的3个阶段来维护有向图的状态(通过有向图的状态我们就可以判断是否有死锁)

(1)加锁之前:当前线程需要加的锁是否被其他线程占用,如果是,就让当前线程指向占有锁的线程。

举例:线程A需要对线程B已经lock的锁进行lock操作的话,需要在线程A到线程B之间加一个边,线程A指向线程B。

(2)加锁之后:需要将锁和线程建立起一对一的关系(说明该锁目前被哪个线程使用),存在2种情况:

a.该锁之前没有被其他线程lock过,直接建立起线程id和锁id的关系-这种情况很明了,就是使用一个结构体变量来表示对应的线程id和锁id。

b.该锁之前被其他线程lock过,但是后来被该线程unlock了,这时候需要判断当前线程和该线程之间是否存在边,如果存在,需要先删除边,然后再将锁id和当前线程建立起一对一关系。

举例:对于b来说,按照步骤(1)的例子来说,如果线程A与线程B之间有线程A指向线程B的边,并且B在lock锁之后又unlock了该锁,这时候A就能够对该锁lock了,但是lock之前需要将A到B的边进行删除,因为该锁已经从B转移到了A。

(3)释放锁之后:查询锁id的下标,然后将其锁id和线程id设置为0(清除步骤二建立的对应关系)。

具体细节会在代码里提现。

七、Hook

前面说过造成死锁的原因是因为当前线程只知道自己lock的锁,而通过环形链检测的3步骤之后,就知道了目前哪些锁当前正在被哪些线程lock了,哪些锁没有被lock。从而使问题得以解决。

既然在每次加锁之前和解锁之后都要完成这些操作,是不是可以考虑到将这3个操作融入到加锁和解锁的函数API中,但是就常规情况而言,C语言没有C++类的函数重写功能,但是对于早期编译器而言,C的语法是支持自定义和系统API一样的函数名(虽然我们可以定义的函数和系统函数重名而不报错,那么我们又如何使用系统的API呢?),这时候我们可以自定义pthread_mutex_lock()接口-和系统api同名,但是在调用系统api加锁之前需要进行”加锁之前的操作”以及在加锁之后的”加锁之后”操作,同时定义pthread_mutex_unlock()接口需要实现解锁操作和”释放锁之后”的操作。这样用户依然可以像调用系统API一样,去进行加锁和解锁操作。然而比较新的编译器会将这种视为”重定义”的错误。然而Hook帮我们实现了这个问题,关于hook的原理这里不做分析,有兴趣的朋友可以自行百度,Hook的原理就是使用函数指针的思想,找到我们想要指向的系统API的入口,然后在某个时候进行调用即可,Hook是使用系统的dlsym API接口来实现的,下面是使用实例。

typedef int (*pthread_mutex_lock_t)(pthread_mutex_t *mutex); pthread_mutex_lock_t pthread_mutex_lock_f; typedef int (*pthread_mutex_unlock_t)(pthread_mutex_t *mutex); pthread_mutex_unlock_t pthread_mutex_unlock_f; //在函数入口处进行初始化 static int init_hook() { //锁住系统函数 pthread_mutex_lock pthread_mutex_lock_f = dlsym(RTLD_NEXT, "pthread_mutex_lock"); pthread_mutex_unlock_f = dlsym(RTLD_NEXT, "pthread_mutex_unlock"); } int pthread_mutex_lock(pthread_mutex_t *mutex) { pthread_t selfid = pthread_self(); // lock_before(selfid, (uint64)mutex);//加锁前操作 pthread_mutex_lock_f(mutex);//调用系统的pthread_mutex_lock lock_after(selfid, (uint64)mutex);//加锁后操作 } int pthread_mutex_unlock(pthread_mutex_t *mutex) { pthread_t selfid = pthread_self(); pthread_mutex_unlock_f(mutex);//调用系统的pthread_mutex_unlock unlock_after(selfid, (uint64)mutex);//解锁后操作 }

以上代码就是使用hook的例子,在函数入口处调用init_hook().,init_hook()里面为什么会hook()系统的函数,而不是自定义的函数,这个在这篇博客中”hook function注意事项”处说明:hook介绍,然后就可以像你平时使用pthread_mutex_lock和pthread_mutex_unlock使用这2个函数了。

如果对函数指针熟悉,上面的代码很容易明白上面意思。其中lock_before、lock_after、unlock_after就是前面说的环检测的3步骤,后面源代码部分有实现过程。

八、死锁中涉及图的结构分析

关于图的基本概念、遍历等在本文中就不细说了,这里结合源代码来对其进行说明。

结点数据信息

enum Type {PROCESS, RESOURCE};//进程,资源 //结点数据 struct source_type { uint64 id;//线程id enum Type type;//结点类型(没有使用-不用考虑这个类型信息) uint64 lock_id;//mutex id //当前 mutex id 正在被线程lock的标志(我可能理解的有问题) int degress; };

图由顶点(结点)和边组成,在死锁中结点代表了线程和锁的对应关系,包括线程id,mutex_id等。

图的邻接表表示

图的邻接表所有结点使用数组表示,而结点的边是使用链表来表示。

//结点 struct vertex { struct source_type s; struct vertex *next;//结点与结点之间的边的链表表示 }; //图-邻接表表示 struct task_graph { struct vertex list[MAX];//结点列表 int num;//结点数量 //所有线程对应的锁的列表(一个线程可能有多个锁,那么就是一个线程就有多个记录,) struct source_type locklist[MAX]; int lockidx;//锁 id下标 pthread_mutex_t mutex; };

深度遍历(DFS)

从某结点开始遍历,从该节点某边进行遍历,一直遍历到最后一个结点,然后返回继续遍历该节点的其他边。对每个结点都进行递归操作。

有向环的检测

在深度遍历(DFS)遍历的过程中,如果发现某个结点的访问标志已经为1,那么就存在环了。

九 实现

C语言源代码

#define _GNU_SOURCE #include #include #include #include #include #include #include #define THREAD_NUM 10 typedef unsigned long int uint64; typedef int (*pthread_mutex_lock_t)(pthread_mutex_t *mutex); pthread_mutex_lock_t pthread_mutex_lock_f; typedef int (*pthread_mutex_unlock_t)(pthread_mutex_t *mutex); pthread_mutex_unlock_t pthread_mutex_unlock_f; #if 1 // graph #define MAX 100 enum Type {PROCESS, RESOURCE};//进程,资源 //结点数据 struct source_type { uint64 id;//线程id enum Type type;//结点类型(没有使用-不用考虑这个类型信息) uint64 lock_id;//mutex id int degress;//当前 mutex id 正在被线程lock的标志(我可能理解的有问题) }; //结点 struct vertex { struct source_type s; struct vertex *next;//结点与结点之间的边的链表表示 }; //图-邻接表表示 struct task_graph { struct vertex list[MAX];//结点列表 int num;//结点数量 struct source_type locklist[MAX];//所有线程对应的锁的列表(一个线程可能有多个锁,那么就是一个线程就有多个记录,) int lockidx;//锁 id下标 pthread_mutex_t mutex; }; struct task_graph *tg = NULL;//图的表示 int path[MAX+1];//访问的线程id路径 int visited[MAX]; //标识结点是否被访问的标志 int k = 0;//用来存放路径的序号 int deadlock = 0; //死锁标志 //创建结点 struct vertex *create_vertex(struct source_type type) { struct vertex *tex = (struct vertex *)malloc(sizeof(struct vertex )); tex->s = type; tex->next = NULL;// return tex; } //搜索结点,存在返回下标,否则返回-1 int search_vertex(struct source_type type) { int i = 0; for (i = 0;i < tg->num;i ++) { if (tg->list[i].s.type == type.type && tg->list[i].s.id == type.id) {//结点类型(不考虑)和结点id共同决定一个顶点 return i; } } return -1; } //增加结点 void add_vertex(struct source_type type) { if (search_vertex(type) == -1) {//不存在结点,则添加 tg->list[tg->num].s = type; tg->list[tg->num].next = NULL; tg->num ++; } } //增加边 int add_edge(struct source_type from, struct source_type to) { add_vertex(from); add_vertex(to); struct vertex *v = &(tg->list[search_vertex(from)]);//找到数组下标位置 while (v->next != NULL) {//将边插入到当前结点的所有出边之后 v = v->next; } v->next = create_vertex(to); } //验证结点i和结点j之间是否存在边 int verify_edge(struct source_type i, struct source_type j) { if (tg->num == 0) return 0; int idx = search_vertex(i); if (idx == -1) { return 0; } struct vertex *v = &(tg->list[idx]); //遍历i的所有出边,直到找到为止 while (v != NULL) { if (v->s.id == j.id) return 1; v = v->next; } return 0; } //删除边 from-起点 to-终点 int remove_edge(struct source_type from, struct source_type to) { int idxi = search_vertex(from); int idxj = search_vertex(to); if (idxi != -1 && idxj != -1) { struct vertex *v = &tg->list[idxi]; struct vertex *remove; while (v->next != NULL) { //找到要删除的边 if (v->next->s.id == to.id) { remove = v->next; v->next = v->next->next; free(remove); break; } v = v->next; } } } void print_deadlock(void) { int i = 0; printf("deadlock : "); for (i = 0;i < k-1;i ++) { printf("%ld --> ", tg->list[path[i]].s.id); } printf("%ld\n", tg->list[path[i]].s.id); } //深度优先搜索-idx:结点序号(要遍历的第一个结点) int DFS(int idx) { struct vertex *ver = &tg->list[idx]; if (visited[idx] == 1) { //只有该结点是遍历过,那么就是存在环(死锁) path[k++] = idx; print_deadlock(); deadlock = 1; return 0; } visited[idx] = 1;//遍历过后就将该结点标志设置为1 path[k++] = idx; while (ver->next != NULL) { DFS(search_vertex(ver->next->s));//深度遍历下一个结点 k --;//idx的某一条边的所有已经遍历完成,路径有回退的操作.这里有点不太好理解,可以自己画一个很简单的有向图进行分析, ver = ver->next;//指向该节点的下一条边 } return 1; } //从idx结点开始遍历,看是否存在环 int search_for_cycle(int idx) { struct vertex *ver = &tg->list[idx]; visited[idx] = 1; k = 0; path[k++] = idx;//记下idx序号结点的路径编码 while (ver->next != NULL) { int i = 0; for (i = 0;i < tg->num;i ++) {//除该节点之外的所有结点将其标志设置设置为0 if (i == idx) continue visited[i] = 0; } for (i = 1;i <= MAX;i ++) { path[i] = -1;//路径编码设置为-1,代表除起始节点的所有结点还不存在路径即:path[max]={idx,-1.-1.-1.-1......} } k = 1; DFS(search_vertex(ver->next->s));//从该节点的某个边的节点开始遍历 ver = ver->next; } } #if 0 int main() { tg = (struct task_graph*)malloc(sizeof(struct task_graph)); tg->num = 0; struct source_type v1; v1.id = 1; v1.type = PROCESS; add_vertex(v1); struct source_type v2; v2.id = 2; v2.type = PROCESS; add_vertex(v2); struct source_type v3; v3.id = 3; v3.type = PROCESS; add_vertex(v3); struct source_type v4; v4.id = 4; v4.type = PROCESS; add_vertex(v4); struct source_type v5; v5.id = 5; v5.type = PROCESS; add_vertex(v5); add_edge(v1, v2); add_edge(v2, v3); add_edge(v3, v4); add_edge(v4, v5); add_edge(v3, v1); search_for_cycle(search_vertex(v1)); } #endif #endif //检测是否有死锁 void check_dead_lock(void) { int i = 0; deadlock = 0; for (i = 0;i < tg->num;i ++) {//对所有结点进行遍历-看结点是否存在环 if (deadlock == 1) break; search_for_cycle(i); } if (deadlock == 0) { printf("no deadlock\n"); } } //检测是否有死锁的线程 static void *thread_routine(void *args) { while (1) { sleep(5); check_dead_lock(); } } void start_check(void) { tg = (struct task_graph*)malloc(sizeof(struct task_graph)); tg->num = 0; tg->lockidx = 0; pthread_t tid; pthread_create(&tid, NULL, thread_routine, NULL); } #if 1 //lock:mutex id //判断mutex id是否在所有的锁列表中 int search_lock(uint64 lock) { int i = 0; for (i = 0;i < tg->lockidx;i ++) { if (tg->locklist[i].lock_id == lock) { return i; } } return -1; } //lock:mutex id // int search_empty_lock(uint64 lock) { int i = 0; for (i = 0;i < tg->lockidx;i ++) { if (tg->locklist[i].lock_id == 0) { return i; } } return tg->lockidx; } #endif //原子操作-++操作(这里涉及到底层码-没必要细细研究) int inc(int *value, int add) { int old; __asm__ volatile( "lock;xaddl %2, %1;" : "=a"(old) : "m"(*value), "a" (add) : "cc", "memory" ); return old; } void print_locklist(void) { int i = 0; printf("print_locklist: \n"); printf("---------------------\n"); for (i = 0;i < tg->lockidx;i ++) { printf("threadid : %ld, lockid: %ld\n", tg->locklist[i].id, tg->locklist[i].lock_id); } printf("---------------------\n\n\n"); } //thread_id:线程id //lockaddr:线程即将要加的mutex id void lock_before(uint64 thread_id, uint64 lockaddr) { int idx = 0; // list for(idx = 0;idx < tg->lockidx;idx ++) { if ((tg->locklist[idx].lock_id == lockaddr)) { struct source_type from; from.id = thread_id; from.type = PROCESS; add_vertex(from); struct source_type to; to.id = tg->locklist[idx].id; tg->locklist[idx].degress++; to.type = PROCESS; add_vertex(to); if (!verify_edge(from, to)) { add_edge(from, to); // } } } } void lock_after(uint64 thread_id, uint64 lockaddr) { int idx = 0; if (-1 == (idx = search_lock(lockaddr))) { // 该锁还没被其他线程lock过 int eidx = search_empty_lock(lockaddr); tg->locklist[eidx].id = thread_id; tg->locklist[eidx].lock_id = lockaddr; inc(&tg->lockidx, 1);//lock id下标增加+1 } else {//idx不为-1,说明该锁被某个线程lock过,只是被该线程unlock了 struct source_type from; from.id = thread_id; from.type = PROCESS; struct source_type to; to.id = tg->locklist[idx].id; tg->locklist[idx].degress --; to.type = PROCESS; if (verify_edge(from, to))//判断是否存在边,如果存在对应的边 remove_edge(from, to); tg->locklist[idx].id = thread_id; //设置对应下标的锁的线程id为当前锁的线程id } } void unlock_after(uint64 thread_id, uint64 lockaddr) { int idx = search_lock(lockaddr); if (tg->locklist[idx].degress == 0) { tg->locklist[idx].id = 0; tg->locklist[idx].lock_id = 0; //inc(&tg->lockidx, -1); } } int pthread_mutex_lock(pthread_mutex_t *mutex) { pthread_t selfid = pthread_self(); // lock_before(selfid, (uint64)mutex);//加锁前操作 pthread_mutex_lock_f(mutex); lock_after(selfid, (uint64)mutex);//加锁后操作 } int pthread_mutex_unlock(pthread_mutex_t *mutex) { pthread_t selfid = pthread_self(); pthread_mutex_unlock_f(mutex); unlock_after(selfid, (uint64)mutex);//解锁后操作 } static int init_hook() { //锁住系统函数 pthread_mutex_lock pthread_mutex_lock_f = dlsym(RTLD_NEXT, "pthread_mutex_lock"); pthread_mutex_unlock_f = dlsym(RTLD_NEXT, "pthread_mutex_unlock"); } #if 1 //debug pthread_mutex_t mutex_1 = PTHREAD_MUTEX_INITIALIZER; pthread_mutex_t mutex_2 = PTHREAD_MUTEX_INITIALIZER; pthread_mutex_t mutex_3 = PTHREAD_MUTEX_INITIALIZER; pthread_mutex_t mutex_4 = PTHREAD_MUTEX_INITIALIZER; void *thread_rountine_1(void *args) { pthread_t selfid = pthread_self(); // printf("thread_routine 1 : %ld \n", selfid); pthread_mutex_lock(&mutex_1);//执行自定义的函数 sleep(1); pthread_mutex_lock(&mutex_2); pthread_mutex_unlock(&mutex_2); pthread_mutex_unlock(&mutex_1); return (void *)(0); } void *thread_rountine_2(void *args) { pthread_t selfid = pthread_self(); // printf("thread_routine 2 : %ld \n", selfid); pthread_mutex_lock(&mutex_2); sleep(1); pthread_mutex_lock(&mutex_3); pthread_mutex_unlock(&mutex_3); pthread_mutex_unlock(&mutex_2); return (void *)(0); } void *thread_rountine_3(void *args) { pthread_t selfid = pthread_self(); // printf("thread_routine 3 : %ld \n", selfid); pthread_mutex_lock(&mutex_3); sleep(1); pthread_mutex_lock(&mutex_4); pthread_mutex_unlock(&mutex_4); pthread_mutex_unlock(&mutex_3); return (void *)(0); } void *thread_rountine_4(void *args) { pthread_t selfid = pthread_self(); // printf("thread_routine 4 : %ld \n", selfid); pthread_mutex_lock(&mutex_4); sleep(1); pthread_mutex_lock(&mutex_1); pthread_mutex_unlock(&mutex_1); pthread_mutex_unlock(&mutex_4); return (void *)(0); } int main() { init_hook(); start_check(); printf("start_check\n"); pthread_t tid1, tid2, tid3, tid4; pthread_create(&tid1, NULL, thread_rountine_1, NULL); pthread_create(&tid2, NULL, thread_rountine_2, NULL); pthread_create(&tid3, NULL, thread_rountine_3, NULL); pthread_create(&tid4, NULL, thread_rountine_4, NULL); pthread_join(tid1, NULL);//等待线程1的结束 pthread_join(tid2, NULL); pthread_join(tid3, NULL); pthread_join(tid4, NULL); return 0; } #endif

运行

gcc -o deadlock deadlock.c -lpthread -ldl;
