运算放大器-同相放大器
21ic 2022-05-13

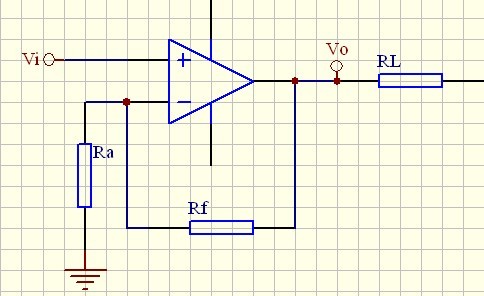

如图所示是同相电压放大器。注意输入电压Vi加在同相输入端,因为输入端电压几乎是零,Vi实际上也就是反相输入端电压,因此,反相输入端的KCL方程是:

Vi/Ra+(Vi-Vo)Rf = 0,导出Vo = (1+Rf/Ra)*Vi

这种类型的放大器不反相,而且,对于同样的电阻,此种放大器的电压增益要比反相放大器稍微大些。和反相放大器相比,这种电路的一大优点是输入电阻特别高,因此,如果信号源输出电阻很高,用这种放大器作为电压放大就比较合适,放大器很容易放大具有较大输出电阻的电源电压。与此对比,如果用反相放大器,由分压关系显然几乎所有的源电压将消耗在源的大输出电阻的两端。
