LM3900稳压芯片，主要是以下几个方面：

一、LM3900是什么芯片？

LM3900 由4个独立的双输入内部补偿放大器组成，这些放大器专门设计用于在单电源电压下工作并提供较大的输出电压摆幅，这些放大器利用电流镜来实现同相输入功能。

应用领域包括交流放大器、RC有源滤波器、低频三角波，方波和脉冲波形生成电路，转速计和低速、高压数字逻辑门。

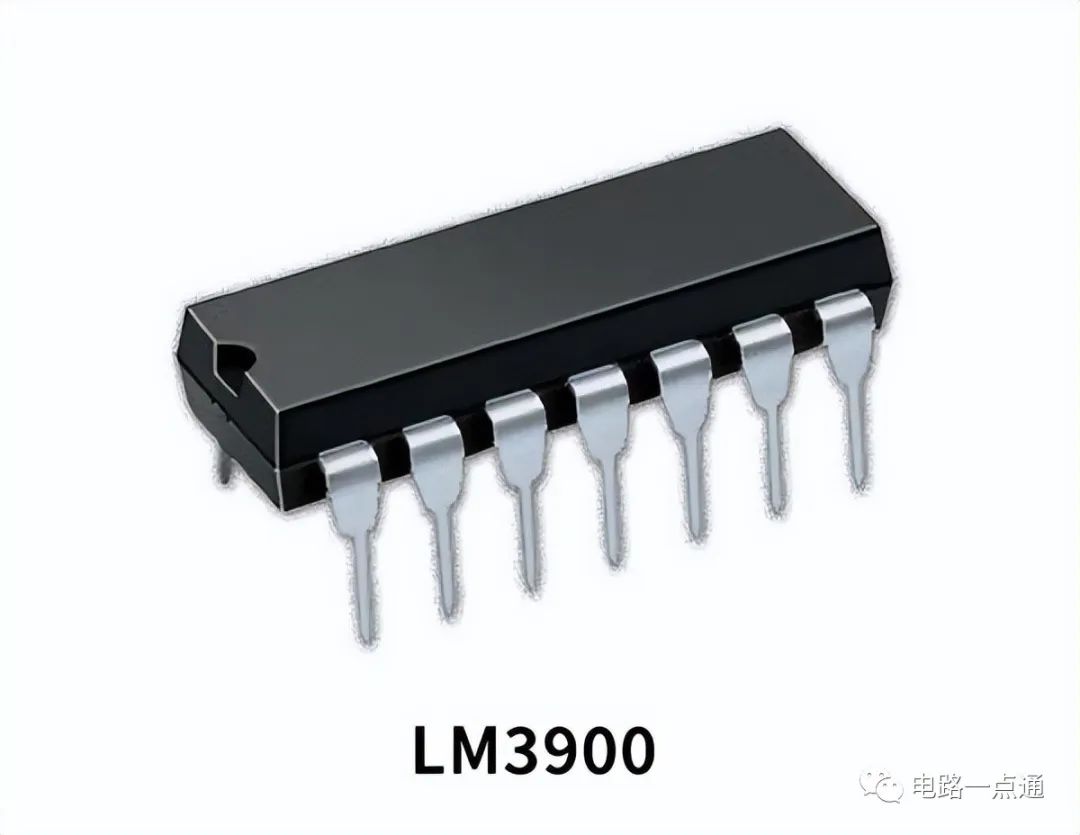

LM3900 稳压芯片

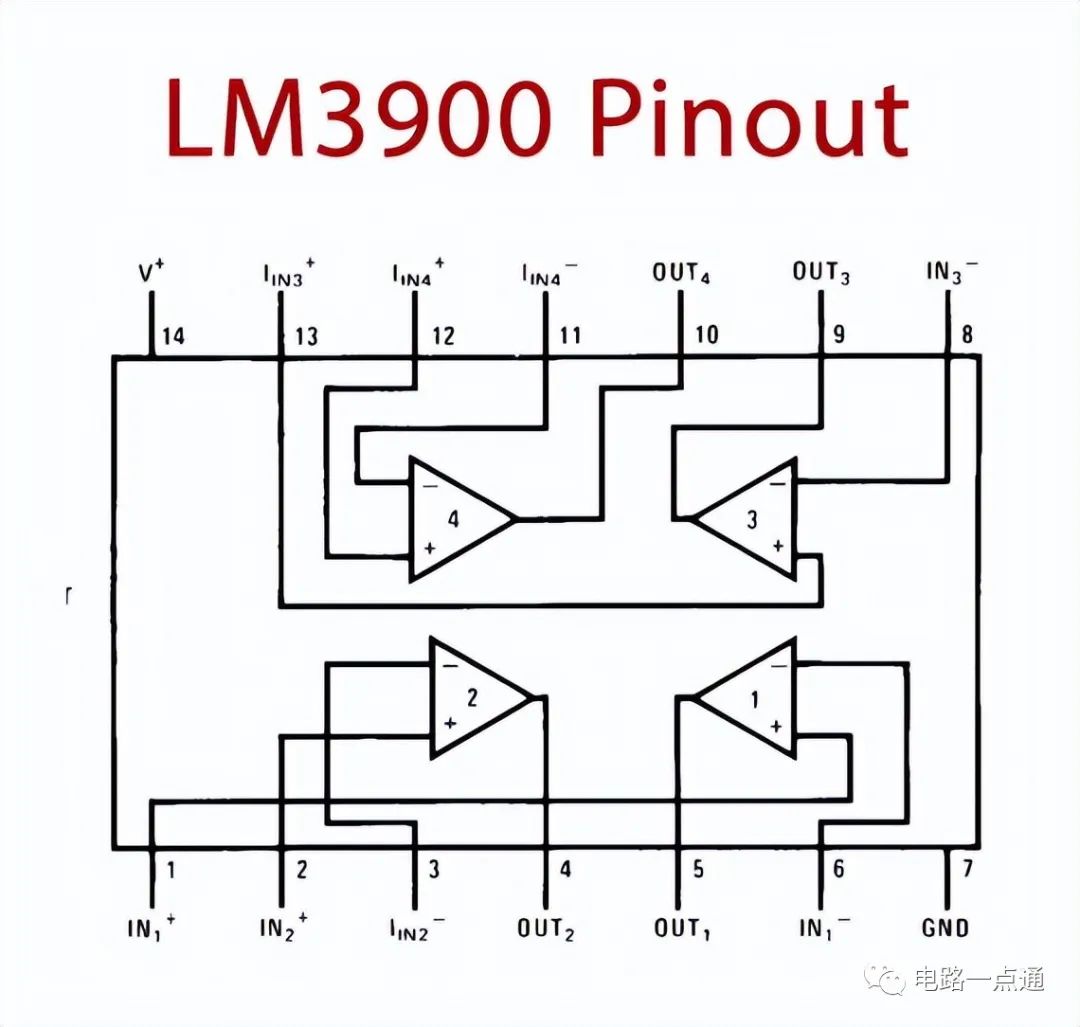

二、LM3900 引脚图及功能

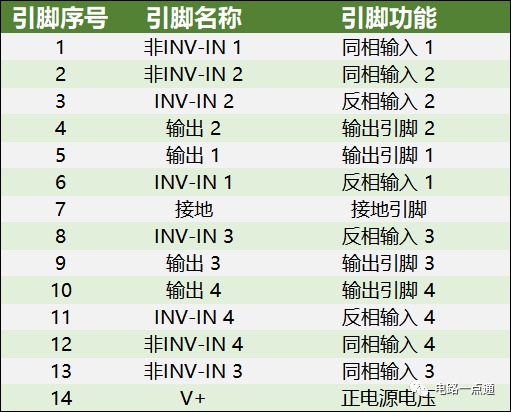

LM3900 引脚图及功能

LM3900 引脚图及功能

三、LM3900 CAD模型

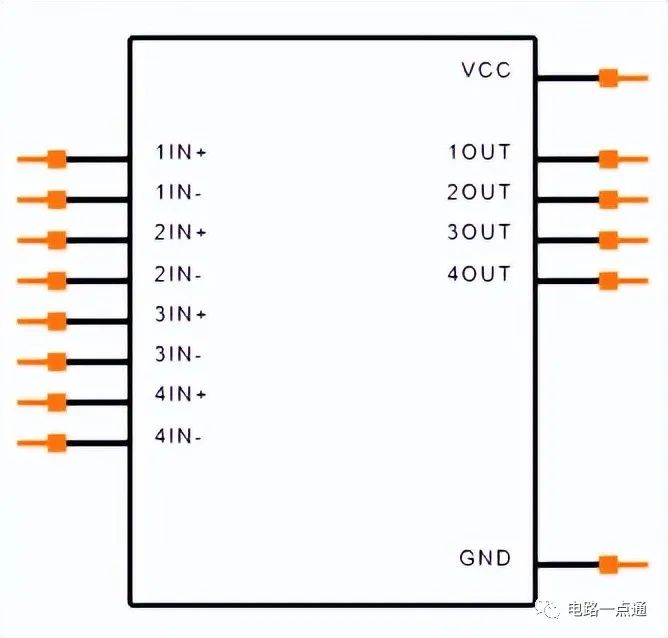

1、LM3900 电路符号图

LM3900 电路符号图

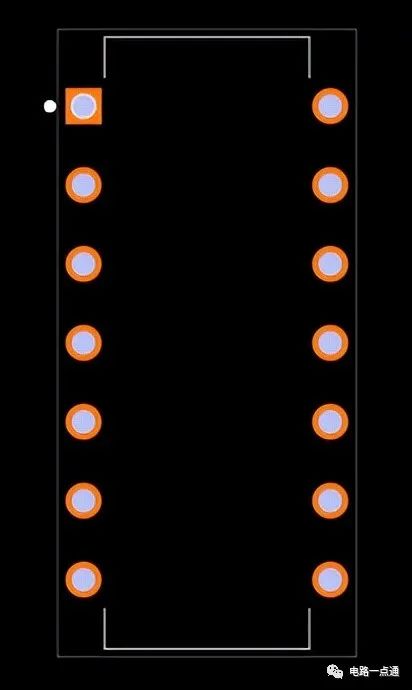

2、LM3900封装尺寸

LM3900封装尺寸

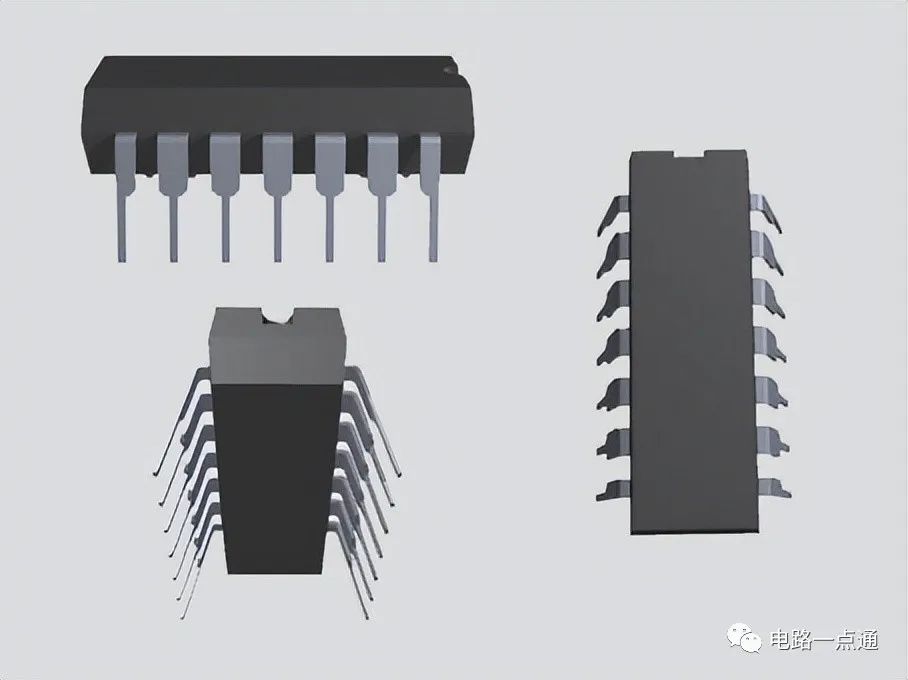

3、LM3900 3D 模型

LM3900 CAD 模型

四、LM3900工作原理

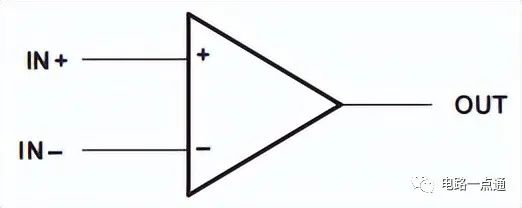

1、LM3900 符号（每个放大器）

LM3900 符号（每个放大器）如下所示：

LM3900 符号（每个放大器）

2、LM3900 原理图（每个放大器）

下面显示了 LM3900 原理图（每个放大器）：

原理图（每个放大器）

五、LM3900参数

• 宽范围的电源电压，单电源或双电源

• 宽带宽

• 大 输出电压摆幅

• 输出 短路保护

• 内部 频率补偿

• 低输入偏置电流

• 设计为可分别与LM2900和LM3900互换

• 宽单电源电压 4 VDC 至 32 VDC

• 范围或双电源 g2 VDC 至 g16 VDC

• 电源电流消耗与电源电压无关

• 低输入偏置电流 30 nA

• 高开环增益 70 dB

• 宽带宽 2.5 MHz（单位增益）

• 大输出电压摆幅 (Va b 1) Vp-p

• 单位增益的内部频率补偿

• 输出短路保护




• •





六、LM3900运放电路

1、LM3900 诺顿放大电路

诺顿放大器的抗噪能力比典型的双极放大器差 。由于从输出到同相输入的耦合可能会产生振荡，因此电路布置更为重要。从低阻抗源驱动任一输入时，需要格外小心。为限制峰值 输入电流，应在输入端串联一个限流电阻。该器件不会被高达 20 mA 的电流损坏，但在更大的电流水平下，尤其是在高工作温度下， 同相输入端的电流镜将饱和并导致镜面增益损失。

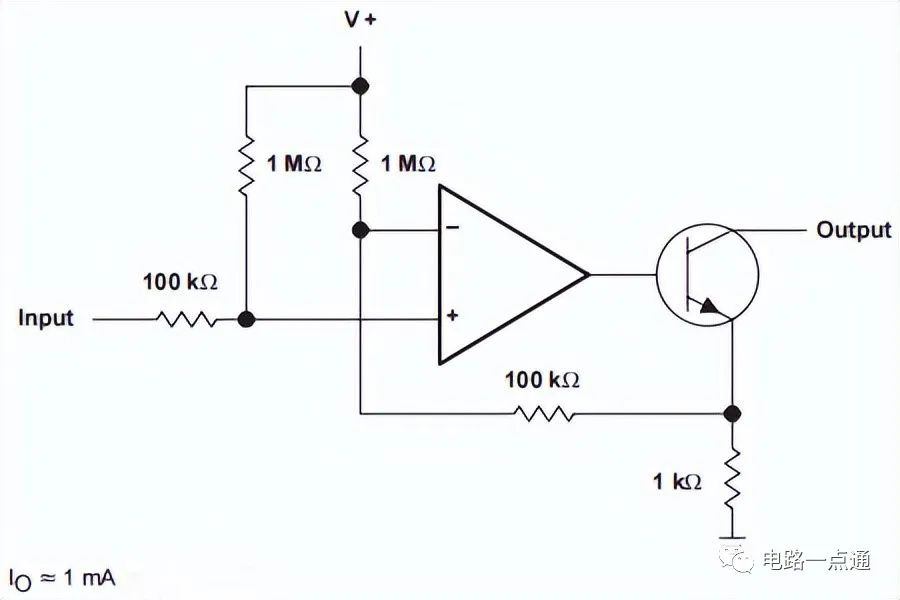

压控电流源

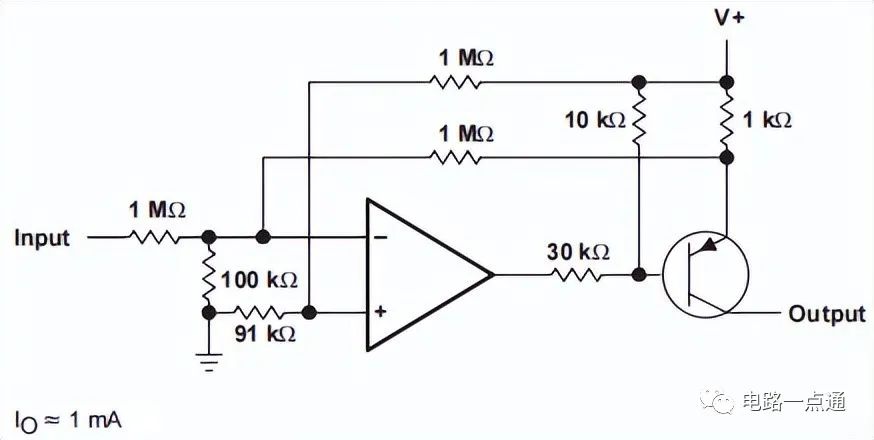

压控电流吸收器

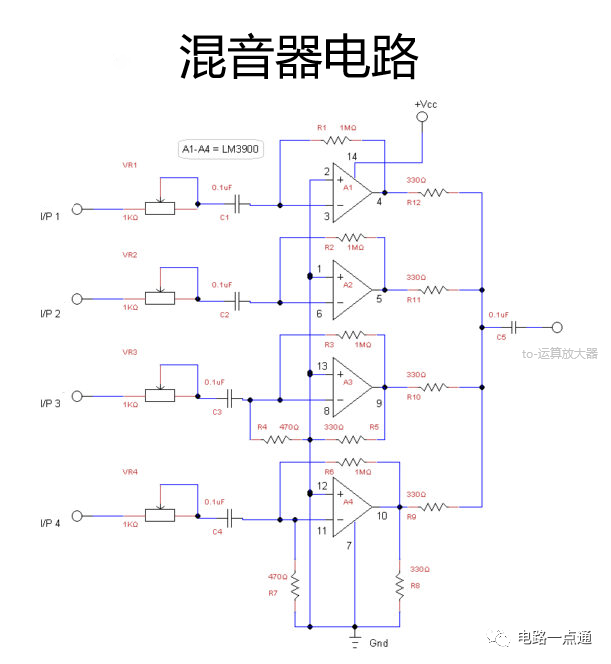

2、多通道音频混音器电路

该电路由四个四路放大器通道 ( LM3900 ) 组成。该电路具有两个麦克风音频输入和两个直接线路输入。你可以根据用途通过并联添加相同的电路来增加输入数量。每个输入都连接到 LM3900的反相端。

每个部分的内置放大器将每个音频输入单独放大并馈送到输出端子 s。每 路输出端接 单路电阻不超过680K的输出线，实现混音输出噪音非常低。

为了组合最佳音源，此 音频混合器电路 不使用低 阻抗输入。相应通道的 去耦电容是电容C1 至 C4。输出去耦电容 为 C5 。

多通道音频混音器电路

3、其他应用

• 交流放大器

• RC 有源滤波器

• 低频三角波

• 方波

• 脉冲波形发生电路

• 转速表

• 低速

• 高压

• 数字逻辑门
