  模拟是指用来对模拟信号进行传输、变换、处理、放大、和显示等工作的电路。模拟信号是指连续变化的电信号。模拟电路是电子电路的基础,它主要包括放大电路、信号运算和处理电路、振荡电路、调制和解调电路及电源等。

  模拟电路分类

  模拟电路可分为标准模拟电路和专用模拟电路(applicaon spacic analog IC)两大类,前者占市场的37%,后者占63%,据ICInsight公司报道,2000年两者合计达310亿美元,比上年大幅增长40%,预计今年将续增23%,达380亿美元。又据WSTS(世界半导体贸易统计协会2012年秋季最新预测,世界模拟电路市场2000年为306.3亿美元,2013年增长20%,达368.8亿美元,1999~2003年间的年均增长率为19.5%。标准模拟电路包括电路、数据转换器、、稳压器和基准电路等。

  2000年共计114亿美元,其中稳压器和基准电路比例最大,占整个模拟电路市场的13%,随后为放大器,占10%,接口电路8%,数据转换器6%,比较器1%。专用模拟电路市场是指在消费类电子产品、、通信、汽车和工业其他部门应用的电路。2000年共计192亿美元在整个模拟电路市场上,通信用专用模拟电路占22%,消费类占16%,汽车用占9%,计算机占8%,工业和其他应用占7%。

  七种基础模拟电路

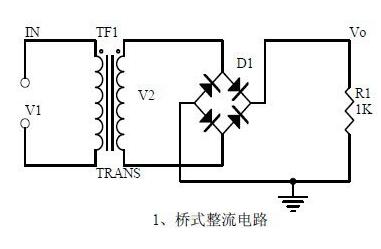

  一、 桥式整流电路

  

  二、 电源

  

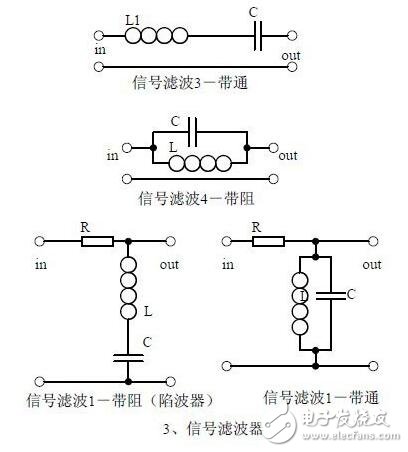

  三、 信号滤波器

  

  四、 微分和积分电路

  

  五、 共射极放大电路

  

  六、分压偏置式共射极放大电路

  

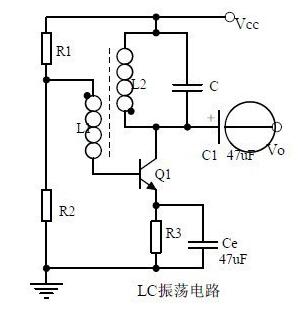

  七、LC振荡电路

  
