谈谈MODBUS协议数据模型和地址模型
网络整理 2022-08-03

在使用MODBUS协议编程的时候,会遇到诸如40001、10001之类的地址,这究竟是代表什么意思呢?来谈谈MODBUS协议的数据模型和地址模型,这样大家就能理解这个问题。

1、MODBUS协议的数据模型

数据模型是对可访问数据的一种抽象,MODBUS协议的数据模型定义了四种可访问的数据,分别是:
◆离散量输入(Discrete Input);
◆线圈(Coils);
◆输入寄存器(Input registers);
◆保持寄存器(Holding registers);
其中,离散量输入和线圈只支持以位(bit)的方式进行访问,输入寄存器和保持寄存器只支持以字(WORD)的方式进行访问;离散量输入和输入寄存器只支持以只读的方式进行访问,而线圈和保持寄存器既可以读也可以写。


数据模型中成员的特点如下面的表格所示:

MODBUS协议定义的数据模型


区块               访问长度      访问方式    说明
离散量输入     位(bit)         只读            数据由IO系统提供
线圈               位(bit)         读/写           可通过应用程序改写
输入寄存器     字(word)     只读            数据由IO系统提供
保持寄存器     字(word)     读/写           可通过应用程序改写
既然数据模型是一种抽象,在实际使用时必须将其映射到真实的物理存储区才能被访问。

MODBUS协议允许设备将四种数据分别映射到不同的存储区块中,各个区块之间相互独立,使用不同的功能码可读取到不同的数值,如下图所示:

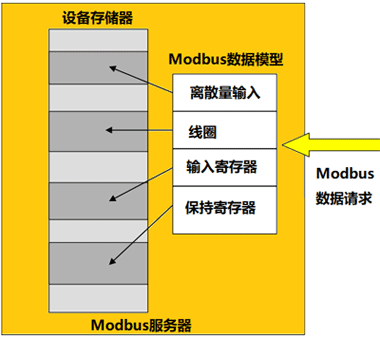

MODBUS数据模型映射到不同的存储区块
图1 MODBUS数据模型映射到不同的存储区块

MODBUS协议也允许设备将四种数据映射到同一存储区块中,这样通过不同的功能码读取数据可能会得到相同的数据(比如:输入寄存器和保持寄存器为同一物理区块),如下图所示:

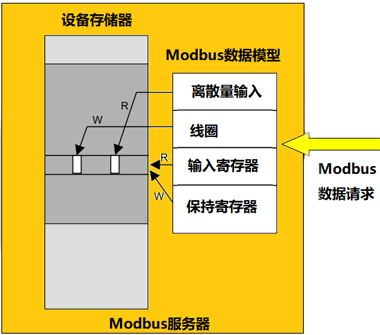

MODBUS数据模型映射到同一区块
图2 MODBUS数据模型映射到同一区块


数据模型中的每一种数据都最多允许有65536个元素(编号1-65536),元素的地址编号从0开始,因此地址的范围为:0-65535。需要说明的是:65536只是协议允许的最大元素范围,但并不要求全部实现。MODBUS协议允许设备根据自己的实际情况实现部分元素,甚至不要求实现模型中全部四种数据;


2、MODBUS协议的地址模型

为了简化数据模型与设备存储区的对应关系,引入了一种地址模型。该模型通过编号的方式对不同类型数据进行区分,各数据的地址编号请看下面的表格:
MODBUS地址模型

MODBUS数据模型/数据区     MODBUS地址编号
线圈                                       0
离散量输入                             1
输入寄存器                             3
保持寄存器                             4
MODBUS地址模型的编号从1开始。

由于每一种数据都最大支持65536个元素,因此理论上,对于线圈型数据来说,其地址范围为000001-065536;类似的,离散量输入,其地址范围为100001-165536;输入寄存器,其地址范围为300001-365536;保持寄存器,其地址范围为400001-465536。


由于65536是比较大的数值,实际应用一般不需要这么大的存储区,因此PLC厂家普遍采用的是10000以内的地址范围,即:线圈地址范围为00001-09999;离散量输入地址范围为10001-19999;输入寄存器地址范围为30001-39999;保持寄存器地址范围为40001-49999。


有了该地址模型,我们就可以从MODBUS寄存器的地址判断要访问的区块的类型。比如本文开头提到到地址40001就是保持存储器的第一个值的地址,而10001就是离散量输入的第一个值的地址;要注意的是,保持寄存器和输入寄存器的每个值的大小为16bits(字),而线圈和离散量输入每个值的大小为1bit(位)。


各PLC厂家根据PLC的实际情况,将MODBUS的地址模型映射到实际的存储区。一般来说,线圈对应过程输出映像区(Q);离散量输入对应过程输入映像区(I);输入寄存器对应模拟量输入(AI);保持寄存器对应数据块或V存储区或M存储区。以西门子S7-200 SMART为例,其MODBUS地址与存储器地址的对应关系如下表所示:


MODBUS地址         S7-200 SMART存储区
00001-00256          Q0.0-Q31.7
10001-10256          I0.0-I31.7
30001-30056          AIW0-AIW110
40001-4××××        V-V 2*(××××-1)

MODBUS地址模型对于MODBUS-RTU/ASCII和MODBUS-TCP协议都是适用的。

好了,关于MODBUS的地址模型与数据模型就先介绍到这里。
