电线载流量因电线规格和种类而不同，将BLV绝缘电线载流量、BLX绝缘电线载流量、BV-10耐热绝缘电线载流量、BV-10耐热聚氯乙烯电线载流量、BVV/BVVB绝缘电线载流量、BV绝缘电线载流量、BX绝缘电线载流量、聚氯乙烯绝缘电线载流量、橡胶绝缘电线载流量汇总在本文，供大家免费使用。

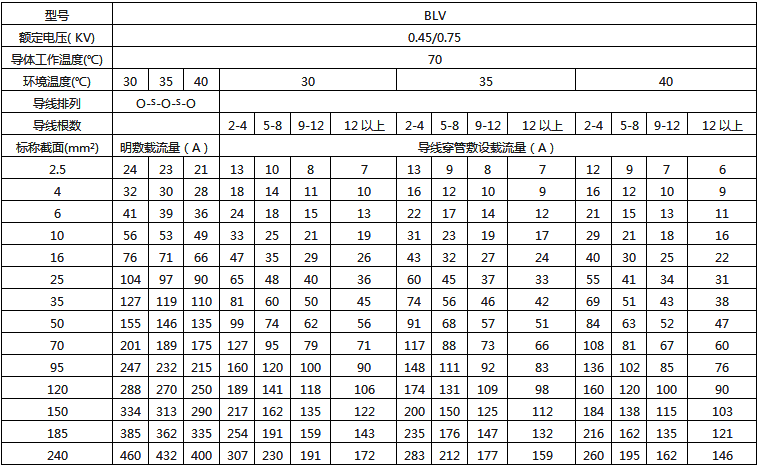

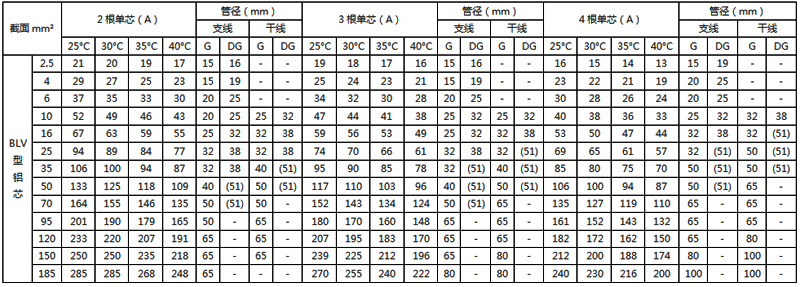

BLV绝缘电线明敷及穿线管时持续载流量对照表

注：明敷载流量值系根据S>2De(De为电线外径)计算

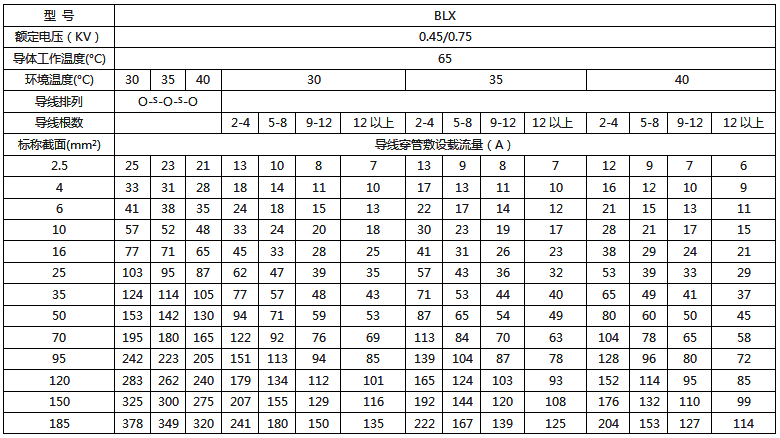

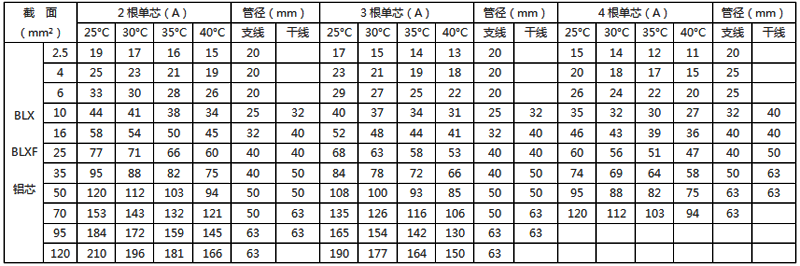

BLX绝缘电线明敷及穿线管时持续载流量对照表

注：明敷载流量值系根据S>2De(De为电线外径)计算

BV-105耐热绝缘电线明敷及穿线管时持续载流量对照表

注：明敷载流量值系根据S>2De(De为电线外径)计算

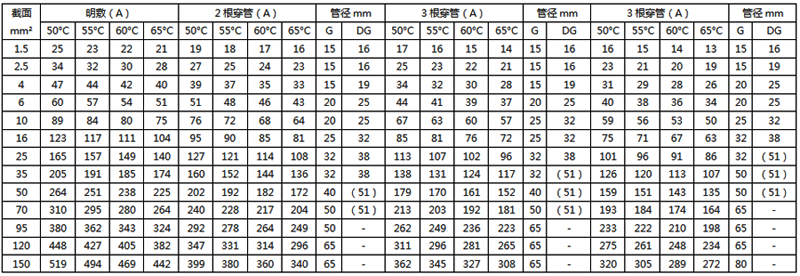

BV-105耐热聚氯乙烯绝缘电线的载流量对照表

注1：本电线的聚氯乙烯绝缘中加了耐热增塑剂，线芯允许工作温度可达105℃，适用于高温场所，但要求电线接头用焊接或绞接后表面锡处理。电线实际允许工作温度还取决于电线与电线及电器接头的允许温度，当接头允许温度为95℃时，表中数据应乘以0.92，85℃时应乘以0.84。
注2：BLV-105型铝芯耐热线的载流量可按表中的数据乘以0.78。
注3：本表中载流量数据系云南制造有限公司经计算得出，仅供参考。

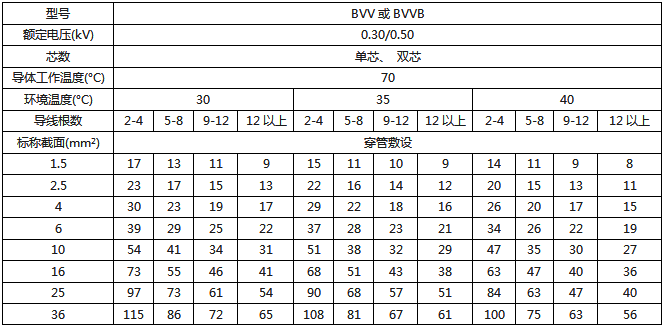

BVV、BVVB绝缘电线穿管暗敷时持续载流量

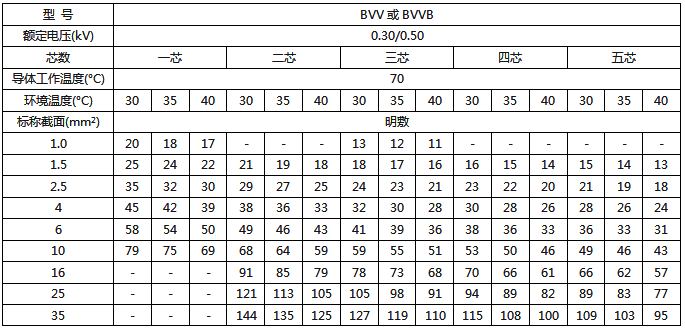

BVV、BVVB绝缘电线明敷时持续载流量

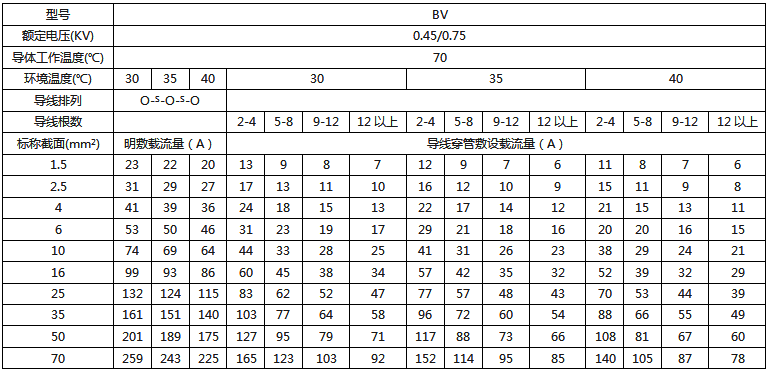

BV绝缘电线明敷及穿管时时持续载流量

注：明敷载流量值系根据S>2De(De为电线外径)计算

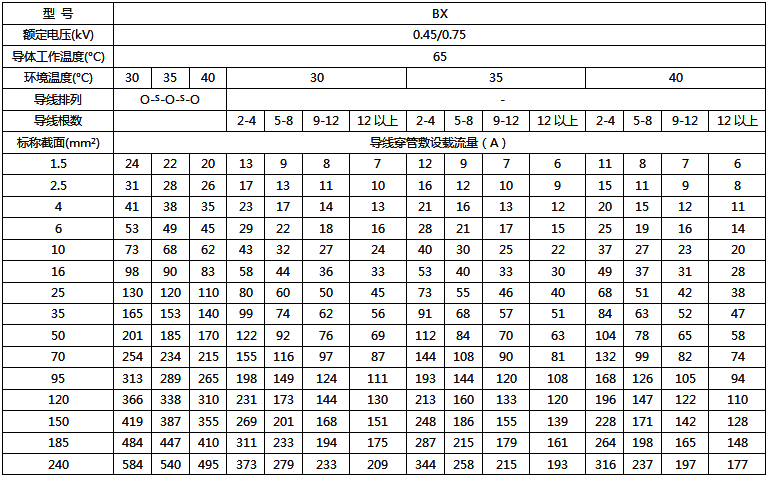

BX绝缘电线明敷及穿管时时持续载流量

注：明敷载流量值系根据S>2De(De为电线外径)计算

聚氯乙烯绝缘电线穿钢管敷设的载流量(θn=70℃)

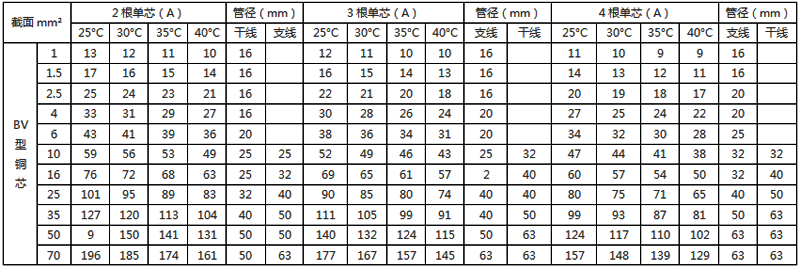

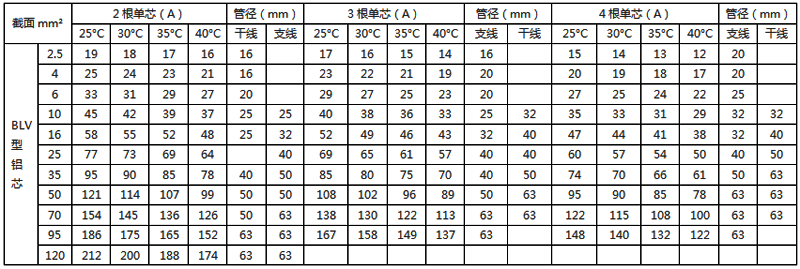

聚氯乙烯绝缘电线穿塑料管敷设的载流量(θn=70℃)

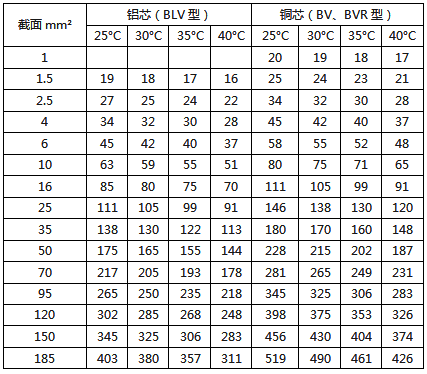

聚氯乙烯绝缘电线明敷的载流量(θn=70℃)   单位：A

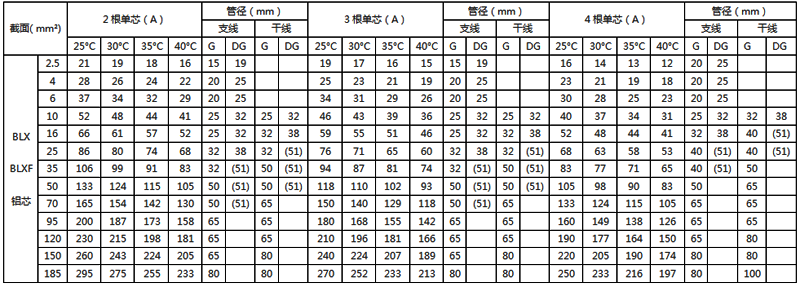

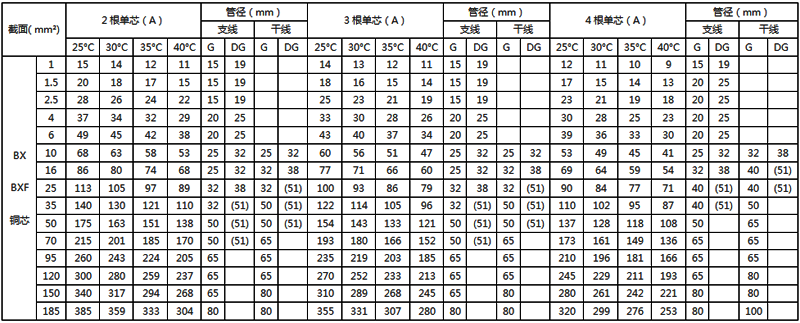

橡皮绝缘电线穿钢管敷设的载流量(θn=65℃)



注1：目前BXF型铜芯只生产≤95mm²规格。
注2：表中代号G为焊接钢管(称“低压流体输送用焊接钢管”)，管径指内径(GB/T3092-2001《低压流体输送焊接钢管》)，DG为电线管，管径指外径(YB/T5305-2008《普通碳素钢电线套管》)。
注3：括号中管径为51mm的电线管不推荐使用，因为管壁太薄，弯曲时容易破裂。
注4：表中管径适用于：直管≤30m；一个弯≤20m；二个弯≤15m；三个弯≤8m，超长应设拉线盒或将管径放大一级。

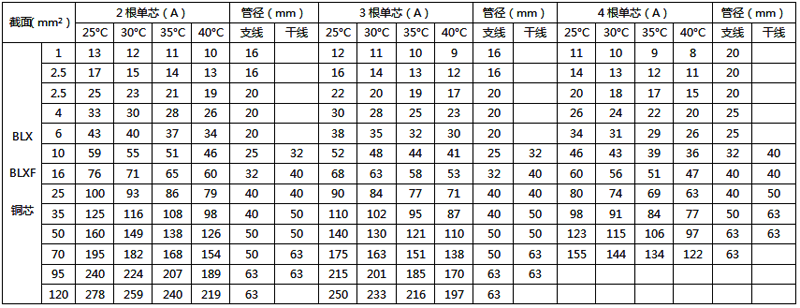

橡皮绝缘电线穿塑料管敷设的载流量(θn=65℃)



注1：目前BXF型铜芯只生产≤95mm²规格。
注2：硬塑料管规格为轻型管，管径指内径，鸿雁电器公司生产无增塑料刚性PVC管，亦相当于重型管并符合IEC614标准。
注3：表中管径适用于：直管≤30m；一个弯≤20m；二个弯≤15m；三个弯≤8m；超长应设拉线盒或增大一级管径。

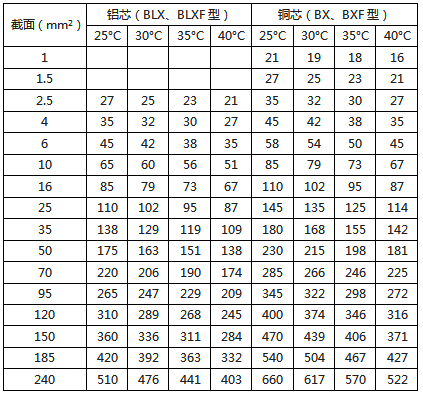

橡皮绝缘电线明敷的载流量(θn=65℃)      单位：A

注：目前BLXF型铝芯只生产2.5~185mm²规格，BXF型铜芯只生产小于95mm²规格。
