一、差分放大电路

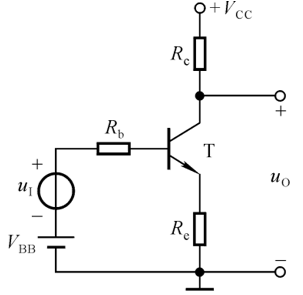

当集电极电流Icq有微小变化时，会在发射极电阻Re上产生压降，而Re上的压降又会影响b-e之间的电压，从而会影响Icq，达到稳定工作点。

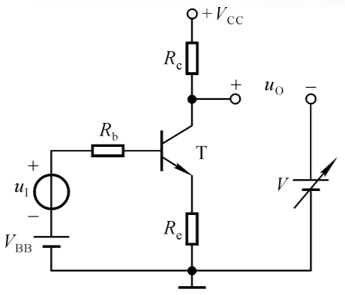

受温度控制的直流电源

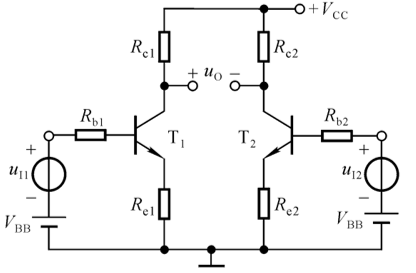

对称式电路

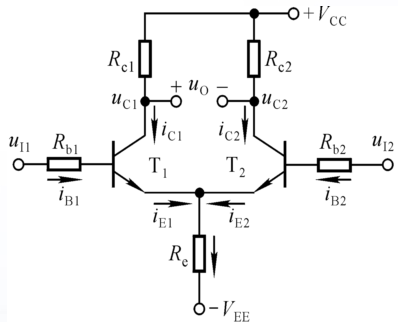

长尾式差分放大电路

二、对共模信号影响

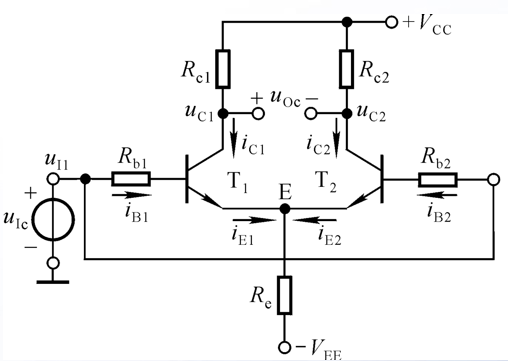

当电路输入共模信号时：

一方面：基极电流和集电极电流的变化相等，因此集电极电位的变化也相等，即uC1=uC2。使得输出电压uo=0，即对共模信号不放大。

另一方面：发射极电阻Re对共模信号的负反馈作用，抑制了每只晶体管集电极电流ic的变化，从而抑制集电极电位的变化。

三、对差模信号影响

当电路输入差模信号时：

基极电流的变化集电极电流也会跟着相应变化，大小相等，符号相反的电流在Re电阻的节点就会抵消，Re上的电流就不会变，也不会引起反馈。Re对差模信号来说相当于短路。

输出电压：Uo

Uo=UO1-UO2

=VCC-βRc*iB1-VCC+βRc*iB1（iB1与iB2大小相等，方向相反）

电压放大倍数：Avd

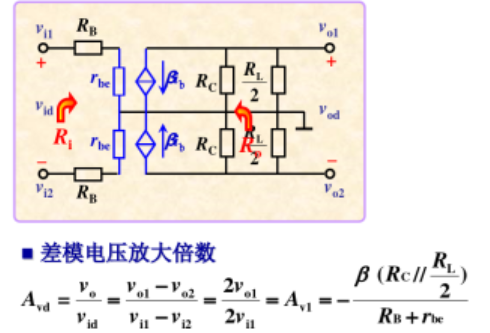

根据差模信号输入时的微变等效电路

差分放大电路的意义：抑制共模信号，放大差模信号，克服温漂等。
