FPGA IP之Clocking Wizard讲解例化

锁相环基本上是每一个fpga工程必不可少的模块，之前文档xilinx 7 系列FPGA时钟资源对xilinx fpga的底层时钟资源做过说明，但是对于fpga的应用来说，使用Clocking Wizard IP时十分方便的。

Clocking Wizard IP：简化时钟设计代码的开发，用户不用了解FPGA的底层结构，时钟源源语，ip使用图形化界面，根据用户设置选择合适的源语及参数。它的主要特性包括：1、支持MMCM及PLL；2、安全时钟启动功能在输出端提供稳定有效的时钟，顺序启动功能提供了序列输出时钟；也就是说ip能够根据设置，保证时钟稳定后才会输出，同时多个时钟间的输出顺序也可以设置；3、最大能力支持2个输入，7个输出；4、提供了一个AXI4-Lite接口，用于动态地重新配置乘、除、相移/偏移或占空比，锁相环输出的时钟可以动态配置； 5、自动计算vco频率，乘法、除法因子；用户只用在IP中确定输入时钟及想要的输出时钟，ip会自动配置响应的vco频率及输出分频比。ip设置的第一个界面如下，其中的主要参数为：

Clock Monitor：时钟监控Frequency Synthesis ：频率综合Minimize Power：最小功耗，牺牲性能Phase Alignment：输出时钟相位锁定到输入参考上Spread Spectrum：频谱扩展，降低干扰Dynamic Reconfiguration：动态重配频率、占空比Dynamic Phase Shift：动态调整输出时钟关系Safe Clock Startup and Sequencing：用于稳定输出时钟及时钟序列Balanced：IP自用优化带宽抖动Minimize Output Jitter:可能会带来功耗增加及相位异常Maximize Input Jitter filtering：会引起输出时钟抖动然后就是两个输入时钟的设置。
第二个界面如下，对输出时钟进行配置：

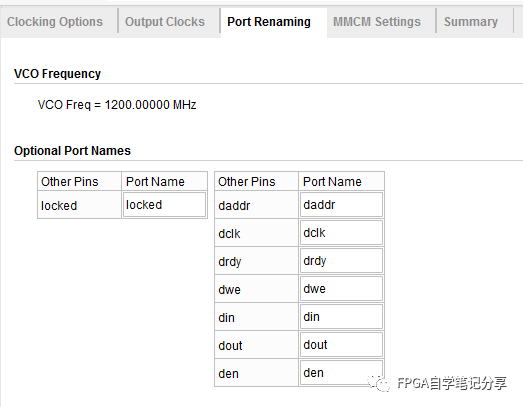

第三个界面如下，显示根据用户配置生成的vco频率及端口。

第四个界面如下，这个界面是根据配置生成的乘法倍数及各个时钟的分频数据，这里是允许用户自己修改的。

最后就是总结界面了，如下图，是对用户最终设计的总结。

然后就生成了锁相环了，用户可以对其进行例化使用了：

//----------------------------------------------------------------------------//  Output     Output      Phase    Duty Cycle   Pk-to-Pk     Phase//   Clock     Freq (MHz)  (degrees)    (%)     Jitter (ps)  Error (ps)//----------------------------------------------------------------------------// clk_out1__300.00000______0.000______50.0_______94.862_____87.180// clk_out2__100.00000______0.000______50.0______115.831_____87.180// clk_out3__200.00000______0.000______50.0______102.086_____87.180////----------------------------------------------------------------------------// Input Clock   Freq (MHz)    Input Jitter (UI)//----------------------------------------------------------------------------// __primary_________100.000_____________0.01 // The following must be inserted into your Verilog file for this// core to be instantiated. Change the instance name and port connections// (in parentheses) to your own signal names. //----------- Begin Cut here for INSTANTIATION Template ---// INST_TAG  clk_wiz_0 instance_name ( // Clock out ports .clk_out1(clk_out1), // output clk_out1 .clk_out2(clk_out2), // output clk_out2 .clk_out3(clk_out3), // output clk_out3 // Dynamic reconfiguration ports .daddr(daddr), // input [6:0] daddr .dclk(dclk), // input dclk .den(den), // input den .din(din), // input [15:0] din .dout(dout), // output [15:0] dout .drdy(drdy), // output drdy .dwe(dwe), // output dwe // Status and control signals .reset(reset), // input reset .locked(locked), // output locked // Clock in ports .clk_in1(clk_in1) // input clk_in1);
