数字设计中的fifo - 面包板社区

在数字设计中，fifo是数据操作任务所需的普遍结构，如跨时钟域、低延迟内存缓冲和总线宽度转换。

XILINX FIFO Generator IP生成先进先出（FIFO）存储器队列，特别适于需要按次序进行数据存储和检索的应用。该IP为 FIFO 配置提供优化的解决方案，使用少量资源实现最高的性能（高达 500MHz）。用户可自定义：宽度、深度、状态标志、存储器类型以及读写端口长宽比等。

该IP的主要特性为：

FIFO 深度可达 4,194,304 个字
原生 FIFO 配置支持从 1 到 1,024 位的 FIFO 数据宽度，而 AXI FIFO 配置的该数据宽度则高达 4,096 位
非对称长宽比（读写端口比可从 1：8 到 8：1）
支持独立或通用时钟域
可选存储器类型（Block RAM、分布式 RAM、移位寄存器或内建 FIFO）
原生接口或 AXI 接口（AXI4、AXI4-Lite 或 AXI4-Stream）
同步或异步复位选项
支持数据包模式
支持纠错 (ECC) 和注入特性，适用于特定配置
支持首字直接通过 (FWFT)
支持嵌入式寄存器选项，适用于基于 Block RAM 和内建 FIFO 原语的实现方案
支持 — 空／满、基本空／满和可编程空／满信号

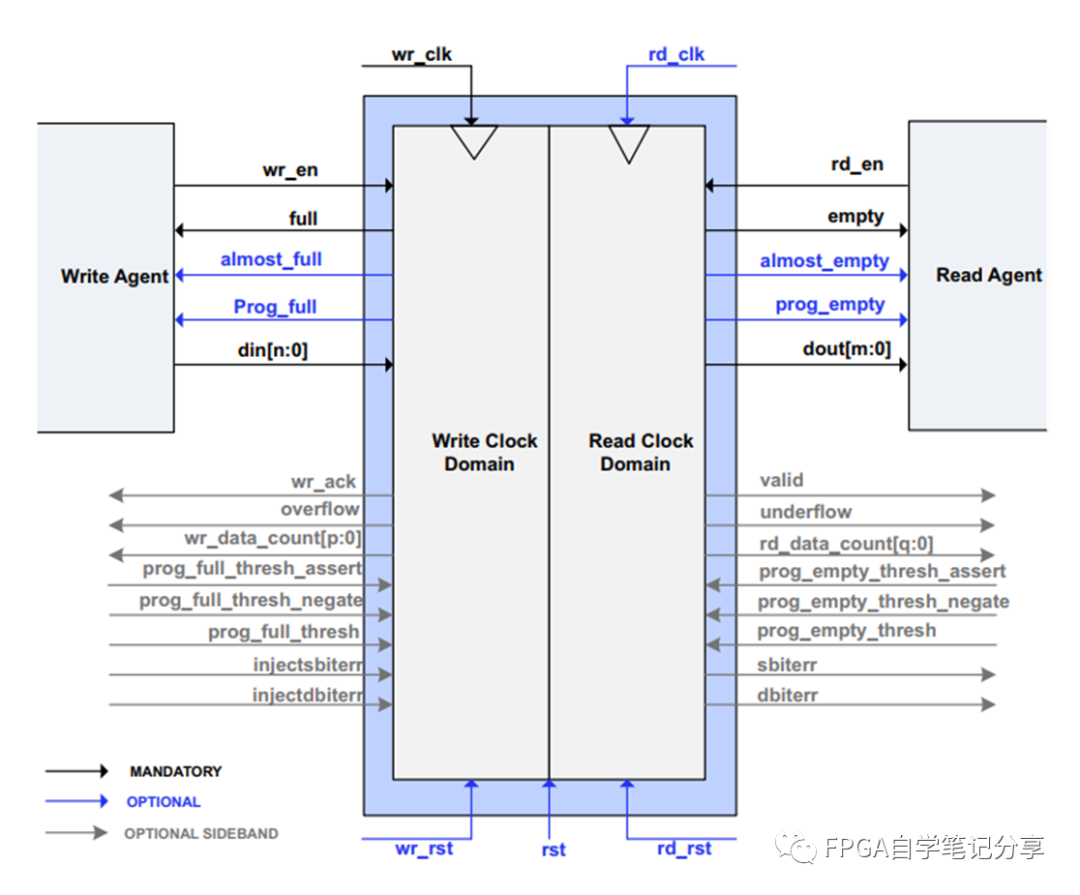

原始接口下该IP的接口为：

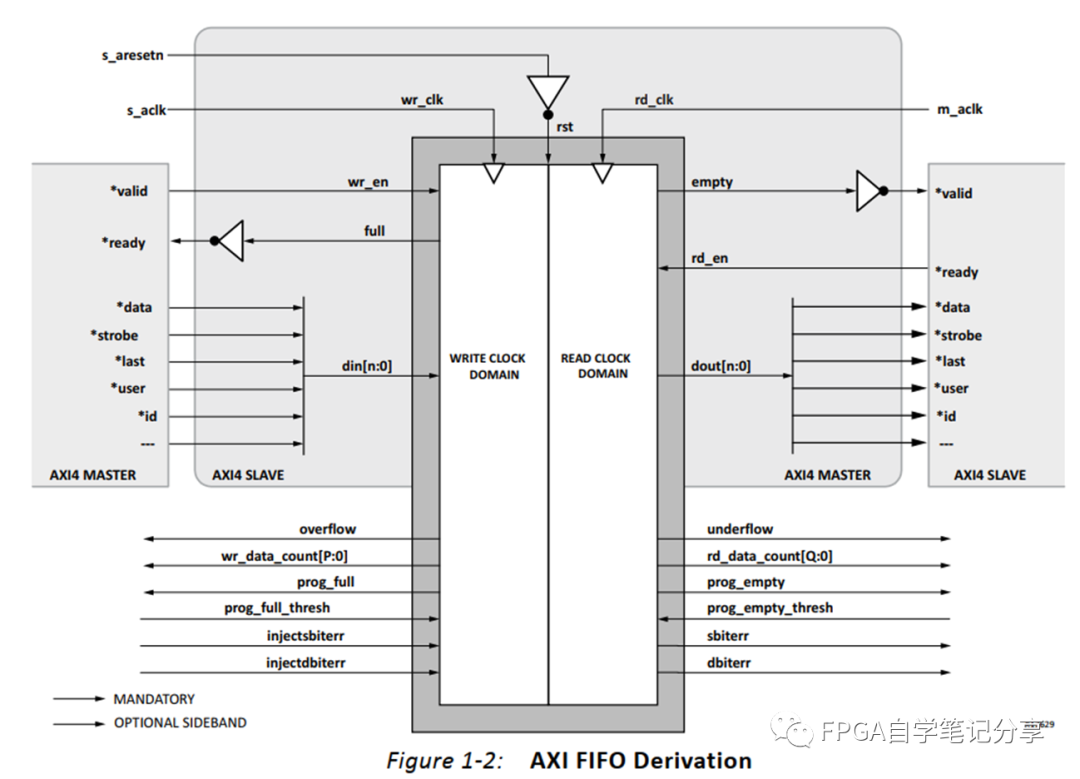

AXI 接口派生自本来接口fifo，因此它们之间的许多行为是共同的。ready信号是基于FIFO中空间的可用性生成的，并且保持高位以允许对FIFO进行写操作。只有在FIFO中没有剩余空间来执行额外的写操作时，ready信号才会被拉低。根据FIFO中数据的可用性生成vaild信号，并保持高电平以允许从 FIFO执行读取。只有当没有数据可从 FIFO读取时，vaild信号才被拉低。AXI接口如下图：

将information信号映射到Native 接口fifo的din和dout总线上。AXI FIFO的宽度是通过连接AXI接口的所有information信号来确定的。information信号包括所有的AXI 信号，除了有效的和准备好的握手信号。

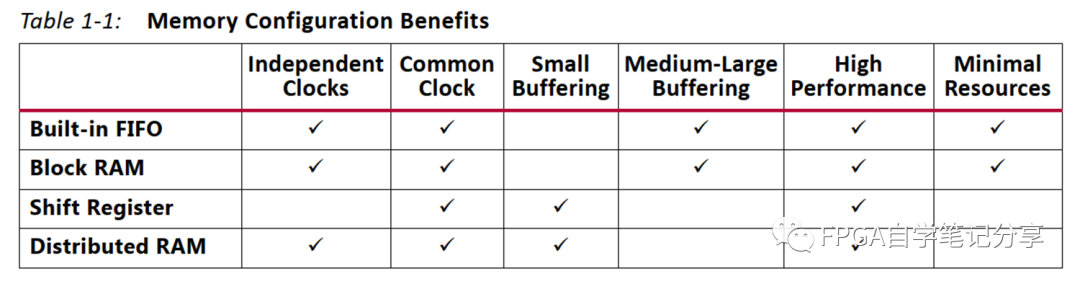

XILINX FIFO Generator IP支持Block RAM、分布式 RAM、移位寄存器或内建 FIFO，每种ram够成特性如下：

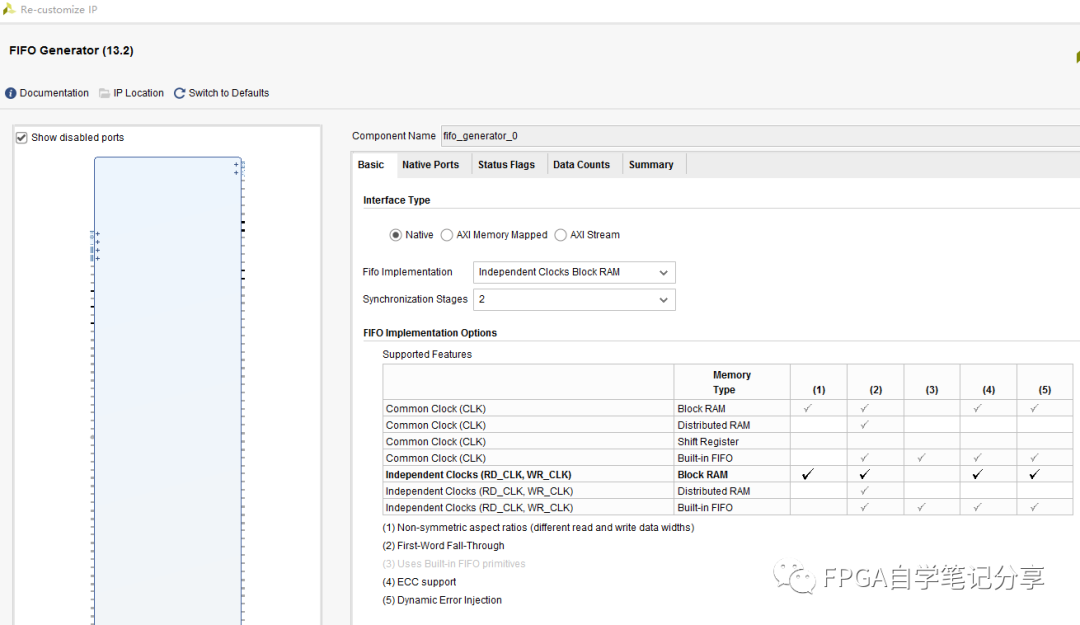

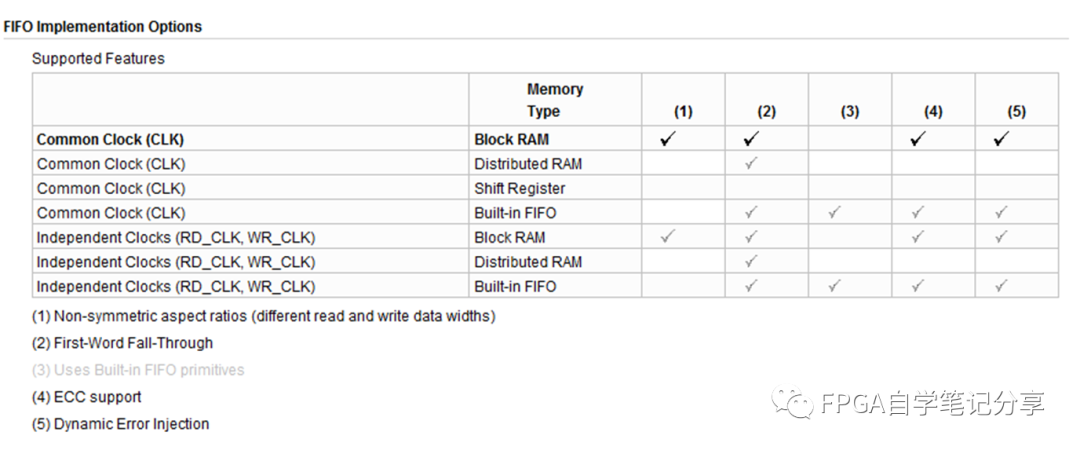

在ip的gui界面上同样有上述信息的详细描述如下图，在实际使用时根据需要使用的特性，选择一种合适的底层资源即可。

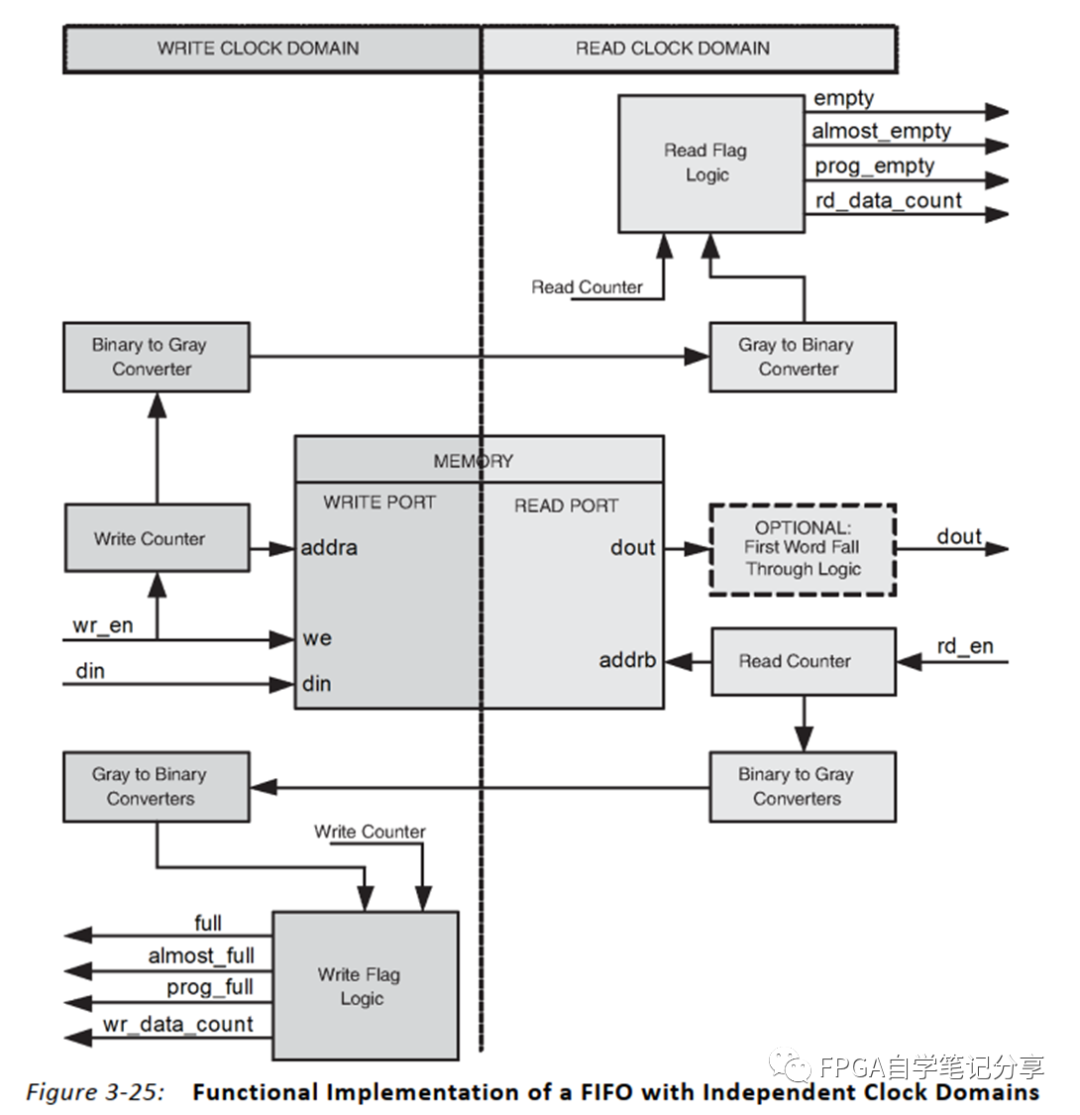

FPGA使用FIFO最常用的就是跨时钟域处理，处理流程如下图。写时钟域，根据限写使能wr_en产生写数据计数器然后将其转换为gray码，多bit跨时钟域到读侧。读时钟域，根据限读使能rd_en产生读数据计数器然后将其转换为gray码，多bit跨时钟域到读侧。读侧根据自己时钟域产生的读计数器和跨时钟域过来的写计数器值，得到fifo内的数据量，从而产生相应的empty/almost empty/prog empty/rd_data_count.写侧根据自己时钟域产生的写计数器和跨时钟域过来的读计数器值，得到fifo内的数据量，从而产生相应的full/almost full/prog full/wr_data_count.
