FPGA DSP Builder 系统级设计流程
eeskill 2021-11-26

面向英特尔®FPGA的DSPBuilder 是一款数字信号处理 (DSP) 设计工具,通过MathWorks* Simulink* 环境中,对英特尔 FPGA 的支持, 通过按下不同按钮生成 DSP 算法的 HDL 代码。该工具可使用 MATLAB 函数和 Simulink 模型生成可合成的优质 VHDL/Verilog代码。生成的 RTL 代码可用于英特尔 FPGA 编程,广泛适用于雷达设计、无线和有线通信设计、医学成像和电机控制等应用。

该工具在现有的 Simulink 库中添加了额外的库块,其中包括面向英特尔 FPGA 的 DSP Builder 高级模块集和面向英特尔 FPGA 的 DSP Builder 标准模块集。建议使用面向英特尔 FPGA 的 DSP Builder高级模块集进行全新的设计。

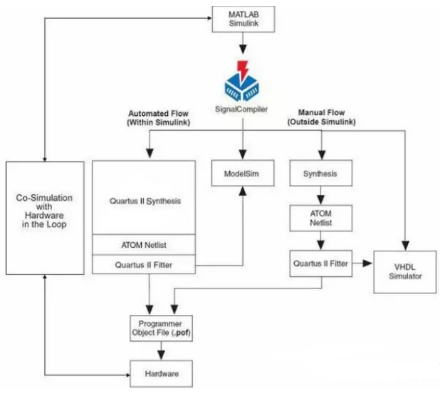

下图所示为Intel FPGA DSP Builder 系统级设计流程。

主要特性:

从高等级的示意图到针对英特尔 FPGA 优化的低等级 VHDL

使用矢量处理来执行高性能的定点和浮点 DSP,例如复杂的 IEEE 754 单精度浮点

将设计一键迁移到英特尔 Arria® 10 和英特尔 Stratix® 10 设备上的英特尔的硬浮点 DSP 模块。

通过 ALU 折叠从扁平的数据速率设计中构建定制的 ALU 处理器架构

高级合成优化,自动流水线插入和平衡,以及目标硬件映射

灵活的“白盒”快速傅立叶变换 (FFT) 工具包,具有开放的库和模块层次结构,可支持用户构建定制的 FFT

使用设计人员制定的系统时钟约束自动实现流水线、时分多路复用/分折和时序收敛

访问高级 math.h 函数和多通道数据

为所有设计生成资源利用率表,而无需使用英特尔QuartusPrime 软件进行编译

自动为英特尔 Quartus Prime 软件、TIming Analyzer、Platform Designer(原 Qsys)以及 ModelSim-Intel FPGA 版本生成项目或脚本。
