UART通信功能的实现
2022-09-16

  UART(UniversalAnynchrONousReceiverTransmitter,通用异步接收发送器)是广泛应用的串行数据传输协议之一,其应用范围遍及计算机外设、工控自动化等场合。虽然USB传输协议比UART协议有更高的性能,但电路复杂开发难度大,并且大多数的只集成了UART,因此UART仍然是目前数字系统之间进行串行通信的主要协议。

  随着FPGA的广泛应用,经常需要FPGA与其他数字系统进行串行通信,专用的UART如8250,8251等是比较复杂的,因为专用的UART集成电路既要考虑异步的收发功能,又要兼容RS232接口设计,在实际应用中,往往只需要用到UART的基本功能,使用专用芯片会造成资源浪费和成本提高。可以将所需要的UART功能集成到FPGA内部,实现FPGA与其他数字系统的直接通信,从而简化了整个系统电路,提高了可靠性、稳定性和灵活性。

  1 UART简介

  基本的UART通信只需要两条信号线(RXD,TXD)就可以完成数据的相互通信,接收与发送是全双工形式,其中TXD是UART发送端,RXD是UART接收端。UART基本特点是:在信号线上有两种状态,可分别用逻辑1(高电平)和逻辑0(低电平)来区分。在发送器空闲时,数据线应保持在逻辑高电平状态。发送器是通过发送起始比特而开始一个字符传送,起始比特使数据线处于逻辑0状态,提示接收器数据传输即将开始。数据位一般为8位一个字节的数(也有6位7位的情况),低位(LSB)在前,高位(MSB)在后。校验位一般用来判断接收的数据位有无错误,一般是奇偶校验。停止位在最后,用以标志UART一个字符传送的结束,它对应于逻辑1状态,UART数据帧格式如图1所示。



图1 UART数据帧格式

  2 UART功能实现

  UART可以分解为3个子模块:波特率发生器模块;发送模块;接收模块。UART的功能主要由VHDL硬件描述语言编程,图2是编译后生成的图元SCI,它包括了UART的最主要的部分,即发送模块和接收模块。SCI的外部口线可分为3类:

  一是与数字系统的接口,包括数据DATA[7.0],片选CS,读写RD、WR,状态RDFULL、TDEMPTY.这部分接口完成的功能是将待发送的数据写入SCI或从SCI读出已接收到的数据。

  二是串行通信接口2条线RXD、TXD,其中RXD是接收数据线、TXD是发送数据线,因此,SCI实现的是全双工通信的设计。

  三是系统控制线RESET、CLK,RESET为模块复位输入,CLK为模块时钟输入,通信的波特率由CLK来决定(实际的波特率是CLK/4)。

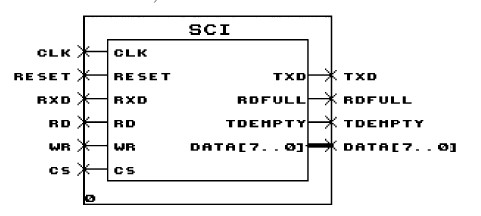

图2 UART的图元模块结构

  RDFULL、TDEMPTY为两个状态标志位,RDFULL为输入寄存器满标志,高电平表示已经接收到一个有效数据并存储到输入数据寄存器中,当CS、RD有效将数据读出后变为低电平无效。

  TDEMPTY为输出寄存器空标志,高电平表示由CS、WR有效写入到输出寄存器的数据已经发送完毕,可以向输出寄存器写入另外待发送的数据,低电平时表示数据目前正在发送中。



  2.1 发送模块设计

  发送模块由发送控制进程、写数据进程、并/串转换进程、状态操作进程等进程构成。其中,最主要的是发送控制进程,在发送控制进程中声明了一个6比特的变量scit_v,由它的取值(状态机)状态来控制整个发送过程。scit_v被分为高四位的sh_t和低两位的sl_,tscit_v在系统复位后被赋初值28(011100B),每来一个时钟scit_v增量,每来四个时钟sh_t增量,当sh_t为0111B时发送起始位,sh_t为1000~1111B时发送8比特的数据。下面给出的是发送控制进程和发送接收数据进程的原代码:

  -----数据发送控制进程-----

  PROCESS(clk,reset)

  variablescit_v:integerrange0to63;

  variablescit_s:STd_LOGIC_vector(tdownto0);

  BEGIN

  IF(reset=0‘)’THEN

  scit_v:=0;--“000000”

  ELSIF(clkE‘VENTANDclk=1’)‘THEN

  IF(scit_v<=27)THEN

  IF(tdEMPTY_s=0’‘ANDwr=1’)‘THEN

  scit_v:=28;--sci_v=“011100”

  ELSE

  scit_v:=0;

  ENDIF;

  ELSE

  scit_v:=scit_v+1;

  ENDIF;

  ENDIF;

  scit_s:=conv_std_logic_vector(scit_v,6);

  scit<=TO_STDULOGICVECTOR(scit_s);

  ENDPROCESS;

  ------数据的串行发送-----

  PROCESS(sh_t)

  BEGIN

  CASEsh_tIS

  WHEN“0111”=>txd<=0’;‘

  WHEN“1000”=>txd<=din_latch(0);

  WHEN“1001”=>txd<=din_latch(1);

  WHEN“1010”=>txd<=din_latch(2);

  WHEN“1011”=>txd<=din_latch(3);

  WHEN“1100”=>txd<=din_latch(4);

  WHEN“1101”=>txd<=din_latch(5);

  WHEN“1110”=>txd<=din_latch(6);

  WHEN“1111”=>txd<=din_latch(7);

  WHENOTHERS=>txd<=1’;‘

  ENDCASE;

  ENDPROCESS;

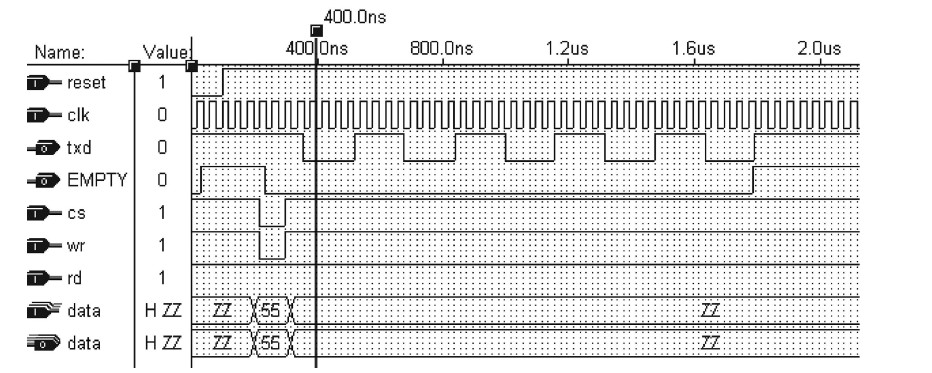

  图3给出的是发送数据的仿真图。当CS和WR有效时写入数据55H,同时EMPTY被置成无效状态,开始数据的发送,从图中可以看到TXD上电平的变化过程,当发送结束后EMPTY变为有效。



图3 发送数据的仿真波形



  2.2 接收模块设计

  UART接口模块由接收控制进程、读数据进程、接收数据串/并转换进程、状态操作进程等进程构成。

  在接收控制进程中同样声明了一个6比特的变量scir_v,由它的取值(状态机)状态来控制整个接收过程。其控制过程同发送模块相似,这里不再赘述。下面给出的是接收数据进程的源代码:

  ----接收行数据的串/转换进程---

  PROCESS(clk,reset)

  BEGIN

  IF(reset=0’)‘THEN

  d_fb<=“00000000”;

  ELSIF(clkE’VENTANDclk=0‘)’THEN

  IF((sh_r>=“1000”)AND(sh_r<=“

  1111”)AND(sl_r=“01”))THEN

  d_fb(7)<=rxd;

  FORiIN0TO6LOOP

  d_fb(i)<=d_fb(i+1);--d_fb(0)被移

  出;d_fb(7)被移空

  ENDLOOP;

  ENDIF;

  ENDIF;

  ENDPROCESS;

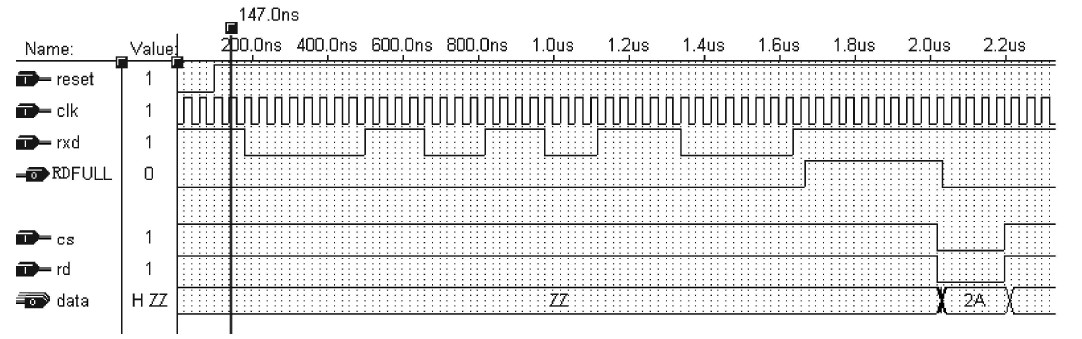

  图4给出的是接收数据的仿真图。当rxd出现低电平后便启动一次接收过程,当8比特的数据接收完毕后,rxd变为高电平,同时将RDFULL信号置为高电平有效,RDFULL有效表示接收寄存器已经存储了一个刚刚接收到的数据,当CS和RD有效时将数据(实际接收到的数据是2AH)读出,同时RDFULL被置成无效状态。



图4 接收数据的仿真波形

  2.3 波特率发生器模块

  波特率发生器实际是一个分频器,分频器的输出连接到SCI的CLK输入端,且应为实际波特率的4倍频。因为在发送和接收控制进程中,状态机由一个6比特的寄存器(cit_v、cir_v)的高4位(sh_r、sh_t)进行控制,而高4位的状态改变需要4个CLK时钟(低2位向高4位进位)。当SCI与SCI进行通信时,通信双方波特率选择一致即可,当SCI同通信时,SCI的波特率选择同MCU定时器的溢出率即可,当SCI需要同PC通信时,才将SCI的波特率定制成:1.2Kbps,2.4Kbps,4.8Kbps直到115.2Kbps,这时要求SCI的晶体振荡频率要足够高来满足波特率的匹配,或采用(11.0592或22.1184MHz)的特殊晶体来满足特率的匹配要求。

  3 结论

  将SCI下载到EPF10K10芯片中,40MHz有源晶振没有进行分频直接驱动SCI模块,用ICL57176进行RS485转换,用100m的网线进行了SCI与SCI之间全双工通信。测试结果表明波特率达到10Mbps时通信是正确的。
