激光功率计使用方法
eeskill 2022-09-29

激光功率计是用来测试连续激光的功率或者脉冲激光在某一段时间的平均功率的仪器。

功率计使用方法

初次使用功率计,需要建立一个测量标准,后续测量在此标准的基础上进行,保证测量的一致性。

通常功率计固定在一个水平工作台上,测量时,机器人移动激光头到测量点,保证引导光与功率计受光面(圆面)基本对中,偏差在2mm范围内。

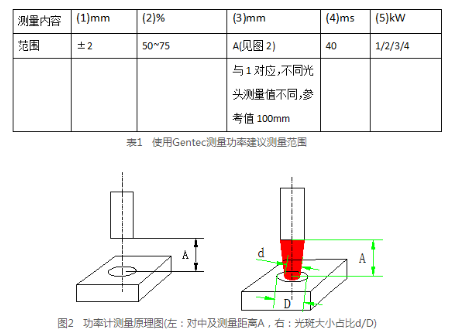

测量标准内容包括:光斑与功率计受光面对中

(1),光斑与功率计受光面积占比

(2),激光头吹气模块下端面与功率计上表面间距

(3),测量出光时间

(4),测量出光功率

(5)等参数。

初次测量,编写好标准测量程序和机器人运动轨迹,示教运行路径,精准控制机器人的出光位置及姿态。最终测量点需要精准到达,为防止测量点位置移动而难以找回,需要以最终测量点姿态为基准,向上平移10mm左右作为测量点的防错点,同样需要精准到达。

测量前,保证测量光路中无焊丝,脏物,油,水等异物的干扰!保护镜片干净,满足测量要求。同时,去掉保护罩!

功率测量间隔时间最小为1min,测量最大能量为200J,如果采用4kW,最大测量时间不超过50ms,如果采用3kW,最大测量时间不超过66ms。推荐测量时间为40ms。

后续使用时,只需要使用一种功率(如3kW)来判断功率的稳定性。如果稳定性超出±5%,排除测量误操作后再次测量,考虑更换保护镜片或者检查功率计受光体的洁净度和完好性。

多次同一功率同一出光时间测量,功率稳定性超出±5%,在功率计无损坏的前提下,需要检查激光头内部光路的洁净度(此操作必须由激光头厂家或者激光头厂家授权的人员进行)。

如果功率计在使用中出现损伤或者使用操作不当而导致测量误差过大,考虑功率计重新校准。

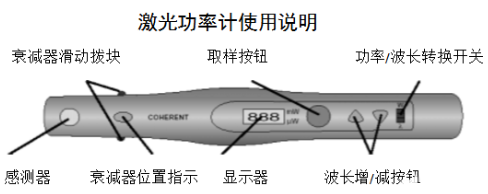

功率测量:

1、 将功率/波长转换开关拨至“W”档。

2、 如果待测的激光功率>10mW,将“衰减器滑动拨块”向感测器端移动,使功率衰减器遮盖住感测器,此时“衰减器位置指示器”显示为黑色,此时,衰减器在工作位置,所测量的功率不得超过30W/cm2,当衰减器不在工作位置,“衰减器位置指示器”显示为黄色,此时,所测量的功率不得超过0.5W/cm2。

3、 按下并压住功率计的“取样按钮”。

4、 将功率计插入激光束并使感测器中心对准激光束至少2秒钟以上。 注意:将感测器靠近光束正常的入射处,可获得最高的测量精度和减至最小的背反射损失。如果光功率计发出嘟、嘟声响,并且显示器上显示为三条虚线“- - -”,说明此时测量的功率级别已超出最大功率范围。

5、 释放取样按钮,将光功率计从光束处移出,

6、 在取样按钮被按下时,所测的功率峰值读数在显示器上显示,10秒钟后,光功率计自动关闭。

波长的设置:

1、 将“功率/波长切换开关”拨至λ档,当前的波长读数则在显示器上显示。

2、 用“波长增/减按钮”调整波长从400nm~1064nm。(当波长超过999nm时,显示器的读数为000至64,表示1000至1064。)

注:波长的设置已经被储存,改变波长的设置是不必要的,除非波长的范围发生变化。

警告!

如果使用中超过设定的最大功率密度范围,将会导致激光功率计的感测器的损坏。

技术参数

型号:33-1553-000

传感器类型:硅元件

波长范围:400~1064nm

最大测量功率:10Mw

精度:±5%

内置衰减器:1W

最大测量功率密度:0.5W/cm2

最大内置衰减器测量功率密度:30W/cm2

最小功率全刻度:9.99μW

最小功率分辨率:0.01μW

最小可视功率:0.5μW

峰值取样时间:2秒

显示保留时间:10秒

功率显示范围:9.99μW ~ 999 mW

电池寿命:180,000次(12秒/次)

过载声音报警:嘟、嘟

功率计的维护和保养

功率计属于精密仪器,需要严格按照使用要求进行,才能保证测量的准确性和稳定性。

最佳的使用温度为室温(25℃)左右,使用时要确保在无法环境下操作;

使用的能量范围在最大能量的50~75%比较合适,测量时测量光斑大小为有效测量大小的40~80%相对适宜;

初次使用时,需要测定0输入对应的功率值以作为校准用;

建议测量间隙时间为3min;
