在电子产品的设计开发中，开发完成会进行很多的测试工作，毕竟产品要上市是需要经受住相应的市场稳定性考验的，不然就是纸上谈兵，产品很容易返修。

在这其中的测试中，电源纹波测试是非常重要的一项，对于这个，好的电子产品的电源纹波会非常小，但是差的或者设计时完成不考虑噪声干扰等影响因素的，电源纹波就会比较大，产品很不稳定。

它也是单板测试的必测项目，电源的纹波过高，可能会影响芯片工作不正常，系统不稳定。

那么要如何测量电源的纹波噪声呢？

在了解如何测量纹波噪声之前，首先需要知道纹波是什么？

纹波是由于直流电源的电压波动而造成的一种现象。一般把叠加在直流电压上的交流分量叫做电源纹波。

现在的芯片的供电电压越来越小，但是芯片的功率和电流却是越来越大，电源不稳就会带来对于芯片的不稳定，抖动增加，芯片就会工作不正常，导致系统不稳定。所以芯片对于电源纹波的要求是很苛刻的（纹波的要求一般至少是5%以内）。

测量电源纹波需要的工具其实很简单，只需要一个示波器和一个探头即可。

电源纹波的测试需要注意几个事项

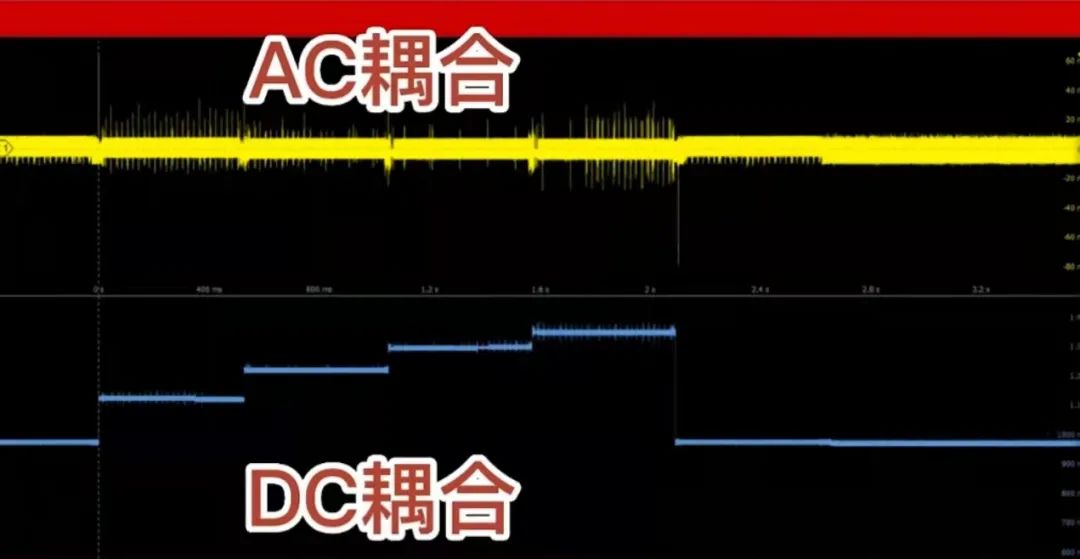

对于电源的测试，有两种方式来进行，分别是DC耦合的方式和AC耦合的方式

AC耦合

AC耦合就是滤掉DC部分，只保留了交流信号，所以在测试的过程中是看不到整体电压的变化的，也就是看不到直流压降以及在重负载的电压跌落。

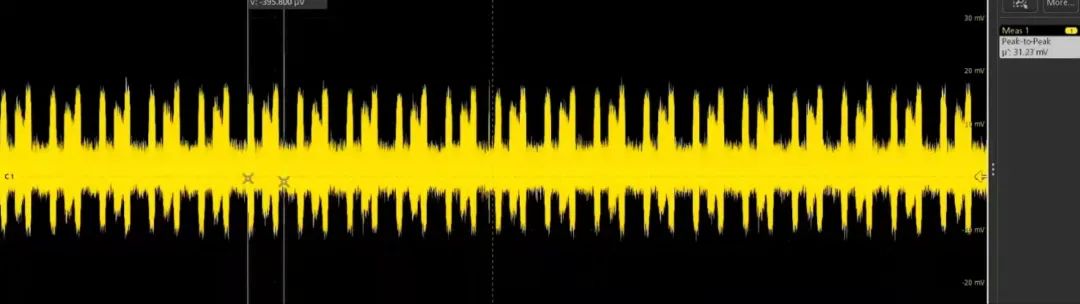

实际测试时，根据电压变化设置合适的刻度值，带宽选择一般选择20M，水平的刻度则设置为带宽的5倍左右即可，可以看到大致是一条线的形式，然后开始添加参数Peak-to-Peak（极大到极小），在Peak-to-Peak的参数中能看到噪声的峰值电压。这个值就是被测电路板的电源纹波了。

DC耦合

DC耦合会把直流和交流的成本都进行保留，所以如果想看到电源真正的波形，就需要使用DC耦合的方式来进行测量。

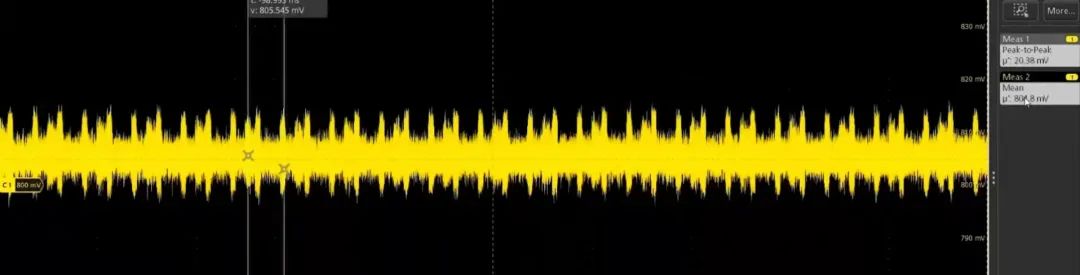

切换成DC耦合的方式进行测量时，就可以直接得到测量的整体电压，并且Peak-to-Peak的参数也可以进行添加加入

至于接线方式，则和AC耦合的连接没有什么区别。
