聊仪表安装常用铁皮弯制件的制作
网络整理
215浏览
0评论
0点赞
2022-12-02
在仪表维修、安装中常会用到直角形、S形、玒形、U形等铁皮夹子,在本文教大家制作方这些不同形状的铁皮夹子。
1、直角形的折弯方法
先剪好所用尺寸的薄铁皮,然后在要弯的地方,在台虎钳上弯制。如图1所示,把铁皮要弯折的线对齐虎钳口并夹紧,然后用橡胶锤敲打铁皮即可。
图1 直角形铁皮的折弯方法

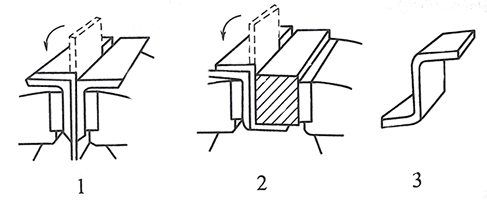

2、S形的折弯方法剪好薄铁皮、划好线,在台虎钳上弯制。折弯S形板的步骤可按图2进行,按第1步骤先折出一个直角弯,然后再按第2步骤折第二个直角弯。
3、几形的折弯方法

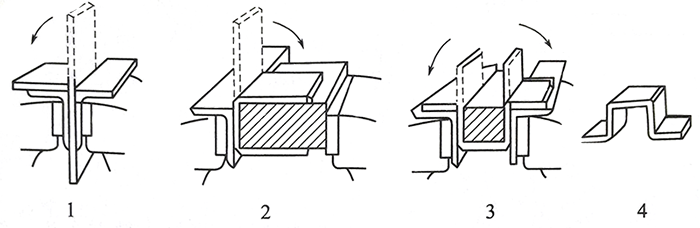

剪好薄铁皮、划好线,在台虎钳上弯制。折弯几形板的步骤可按图3进行。按第1步骤先折出一个直角弯,然后把铁皮夹在一块方木块上,再弯第二个直角弯,使其成为一个两边对称的几形弯,再换用另一块木块,按第3步骤把玎形弯的两边折为直角。木块也可以用角钢或槽钢来代替。
4、U形的折弯方法

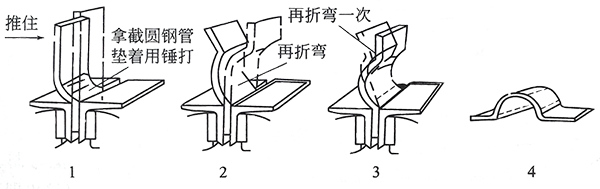

剪好薄铁皮、划好线,在台虎钳上弯制。折弯U形板的步骤可按图4进行。先把铁皮一头夹在台虎钳上,用一截圆钢管垫着,用锤打钢管,使铁皮变形成一定的圆弧状,然后按第2步骤换衣铁皮另一头,继续用钢管垫着打至变形,最后折弯即成。
