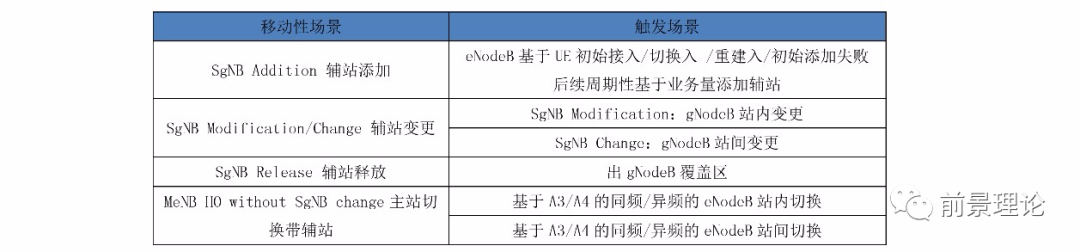

5G NSA互操作全景及对应的流程如下图所示。辅站的移动性管理由辅站负责，涉及的测量控制、RRC连接重配等信令，UE和辅站间的信令消息都通过LTE进行转发。

▋SgNB Addition辅站添加

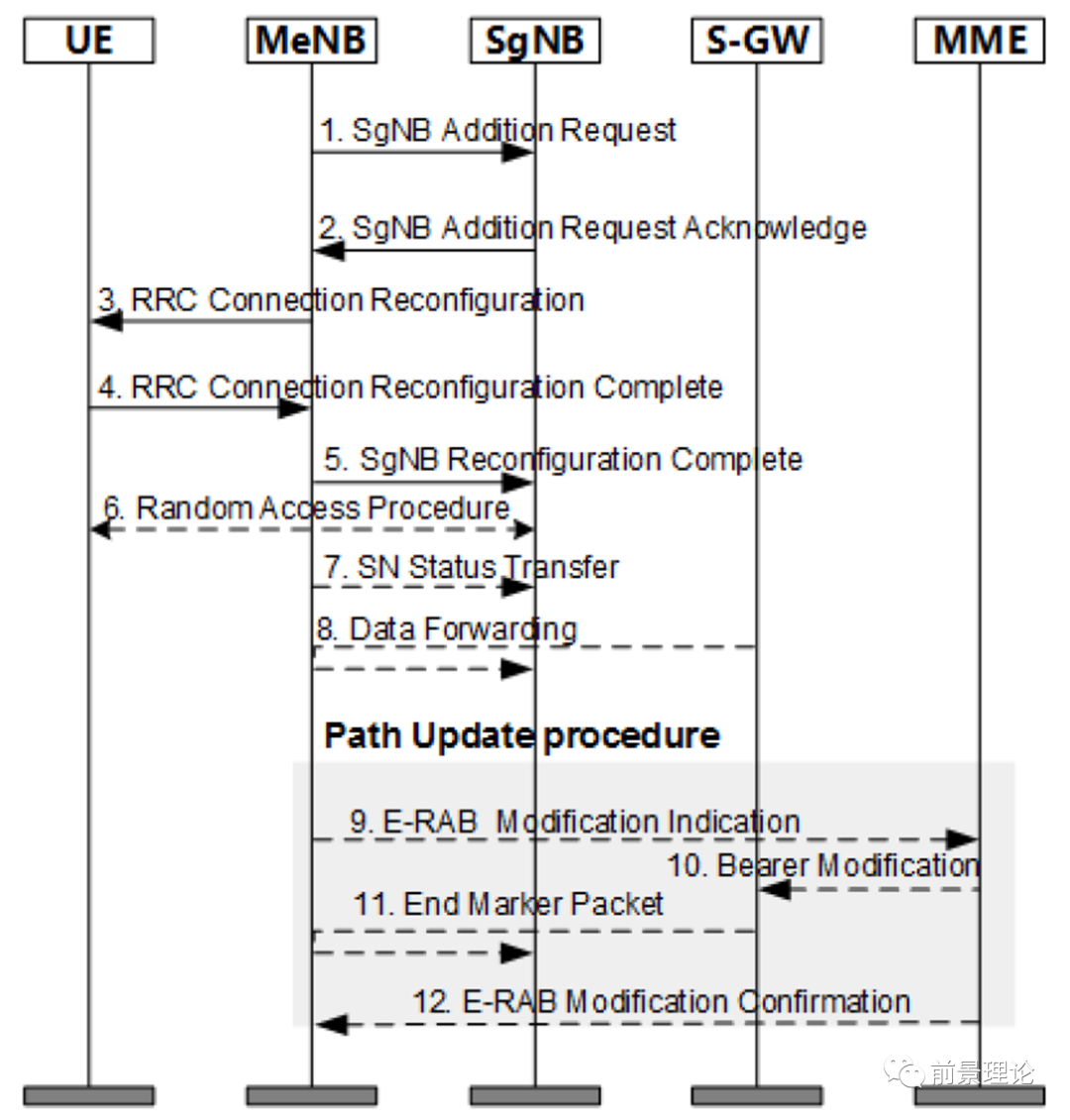

SgNB的增加流程如下图所示：

1：MeNB收到B1测量报告后，触发SgNB Addition流程，将B1测量报告中的NR小区添加到SgNB Addition Request消息中发送给SgNB，由SgNB选择报告中RSRP最强NR小区，请求消息中携带分流承载模式（MCG Split Bearer or SCG Split Bearer），E-RAB信息（E-RAB参数，TNL传输地址）等；此外MeNB在SCG-ConfigInfo中包含MCG配置（DRB配置、小区配置、SCG承载的加密算法等）、UE能力。SgNB可以拒绝该请求，若接受，则建立对应的无线承载。

2：当SgNB判断准入完成并分配资源后，向MeNB返回SgNB Addition Request Acknowledge响应消息。在SCG-Config中携带SCG的空口配置， 对于MCG Split Bearer承载模式，包含SgNB GTP Tunnel Endpoint地址；对于SCG Split Bearer承载模式，则包含E-RAB的S1 DL TNL。

3：MeNB向UE发送RRC Connection Reconfiguration消息，包括NR RRC配置消息。

4：UE接收到RRC重配置消息后完成重配置，并向MeNB反馈RRC Connection Reconfiguration Complete消息，包括NR RRC响应消息。若UE未能完成包括在RRC Connection Reconfiguration消息中的配置，则启动重配置失败流程。

5：MeNB通过向SgNB发送SgNB Reconfiguration Complete消息, 向SgNB确认UE已完成重配流程，消息中NR RRC响应消息。

6：若为UE配置的承载需要SCG无线资源，UE执行到SgNB PSCell的同步，发起向SgNB的随机接入流程。

7~8：对于承载类型变更场景，为减少当前服务中断时间，需要进行MeNB和SgNB间的数据转发。

9~12：对于SCG Split Bearer分流模式，执行SgNB和EPC之间的用户面路径更新。即通过E-RAB Modification Indication指示核心网将E-RAB的S1-U接口接到SgNB。

UU口相关信令：

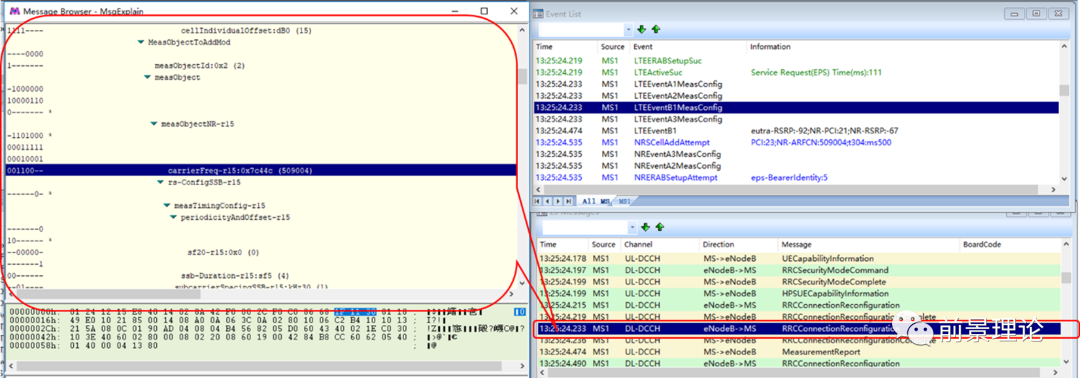

• MeNB下发B1测量控制：

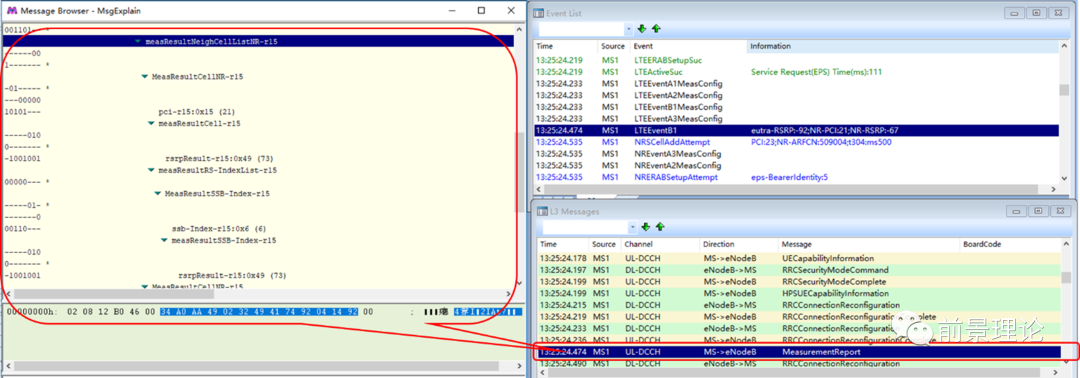

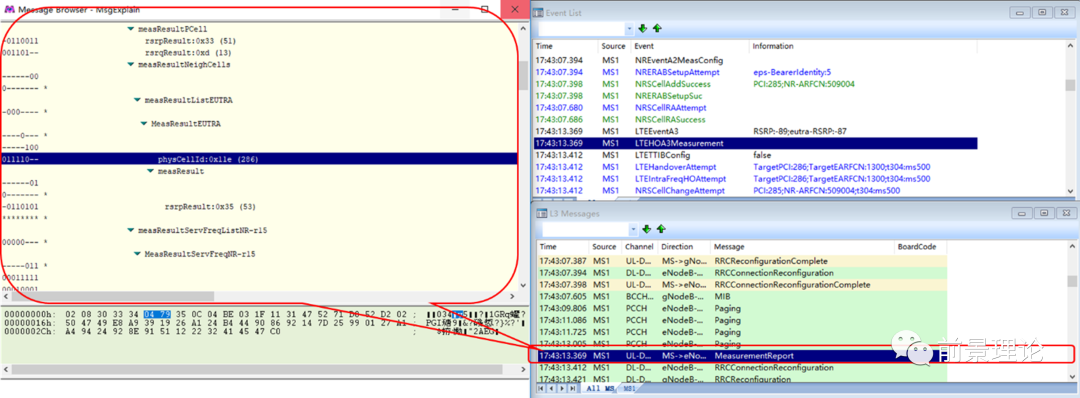

• UE上报B1测量报告

• MeNB下发NR小区添加重配置消息

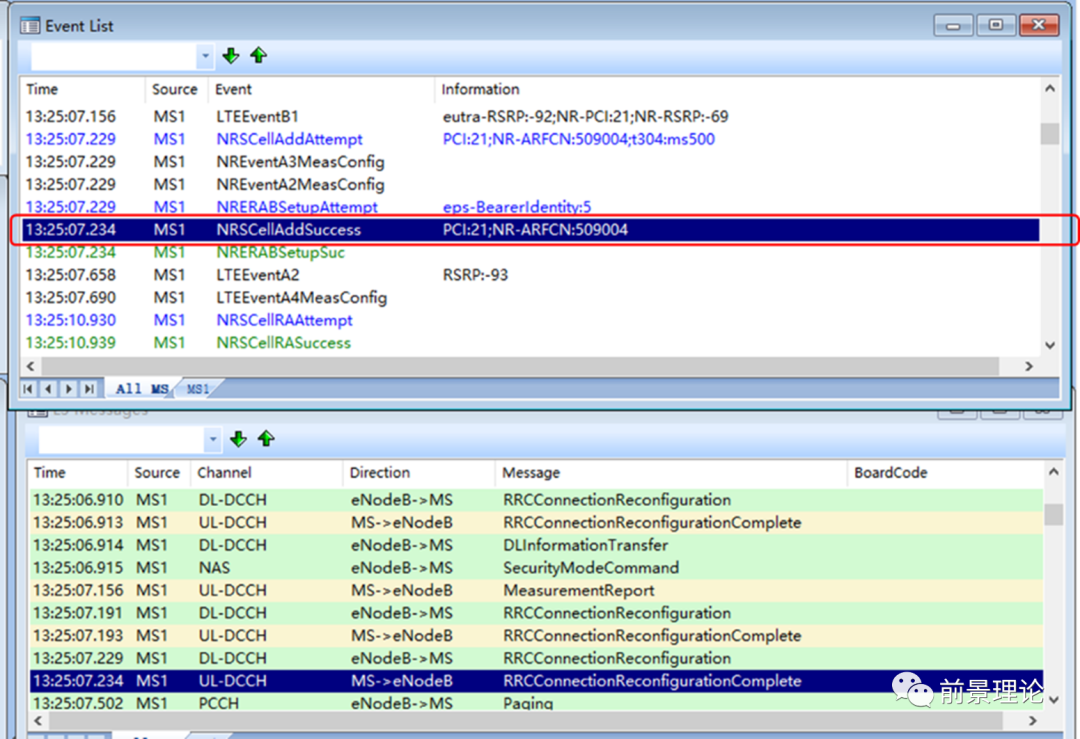

• NR小区添加成功

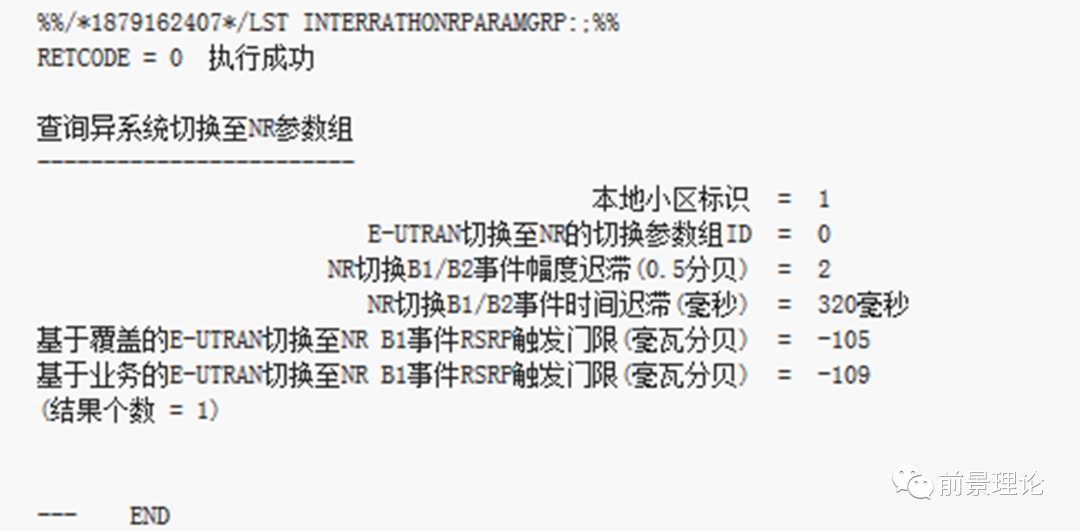

• 基站侧SgNB Addition B1门限

▋MeNB HO主站站内切换带辅站

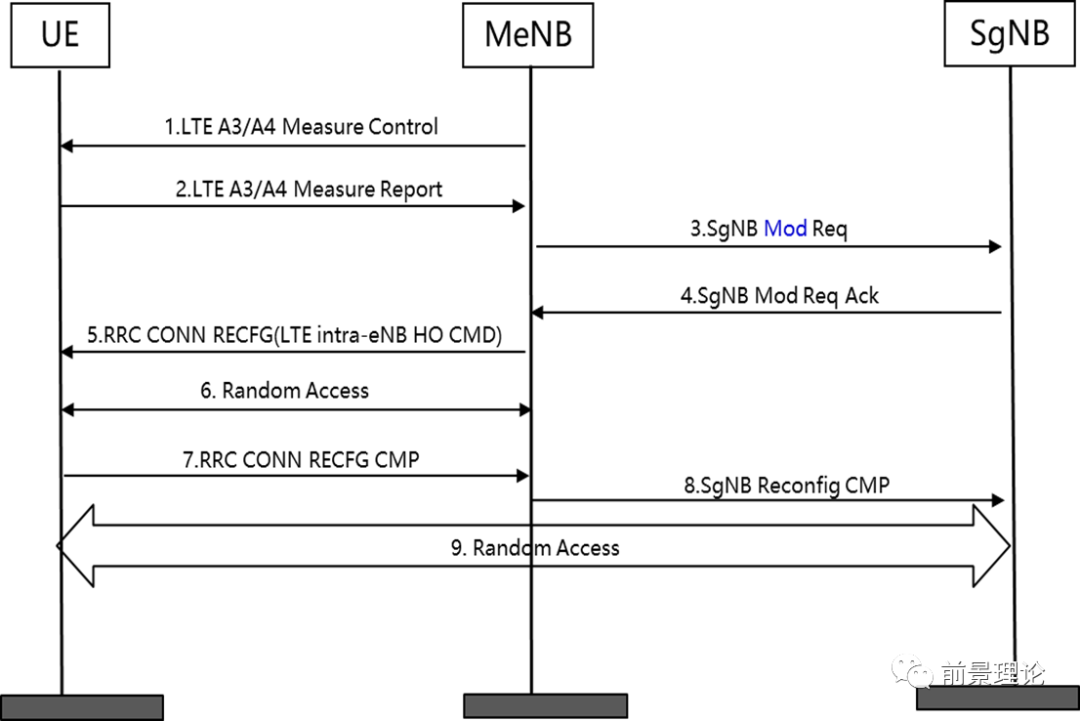

MeNB站内切换时，当源MeNB没有收到源SgNB的释放请求时，则带SgNB做站内切换。若MeNB在站内切换时，SgNB已经释放，则在切换时不需要带SgNB切换，切换完成后重新发起SgNB Addition流程。主站站内切换带辅站流程如下图所示。

1~4：MeNB下发LTE同频/异频测量控制，UE上报同频/异频测量报告，MeNB收到测量报告后判决要触发MeNB站内切换。MeNB发送SgNB Modification Request消息，其中包括了LTE小区切换后加密参数等用户上下文信息的变更，通知SgNB更新加密参数，SgNB重新完成配置并响应。

5~7：UE完成切换到新的LTE主小区。

8~9：UE根据MeNB下发的重配置信息随机接入到源SgNB小区。

UU口相关信令：

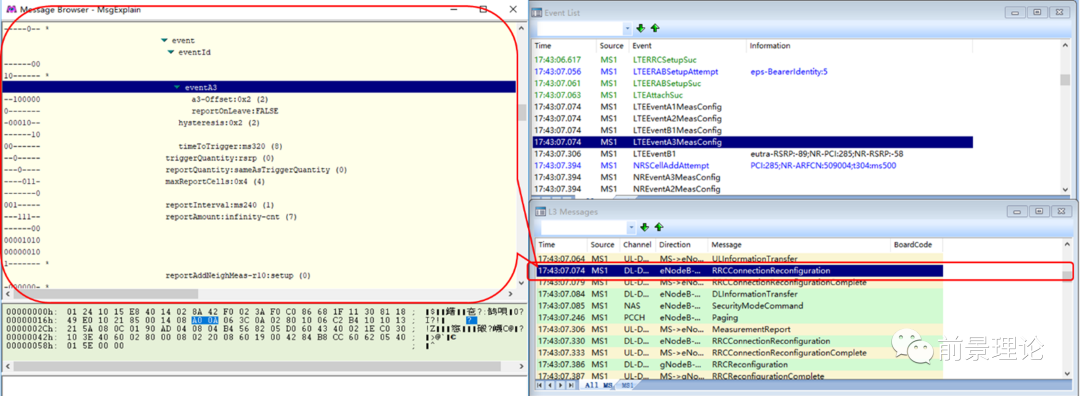

• MeNB下发A3测量控制

• UE上报A3测量报告

• MeNB下发站内切换重配消息并携带SgNB相关配置

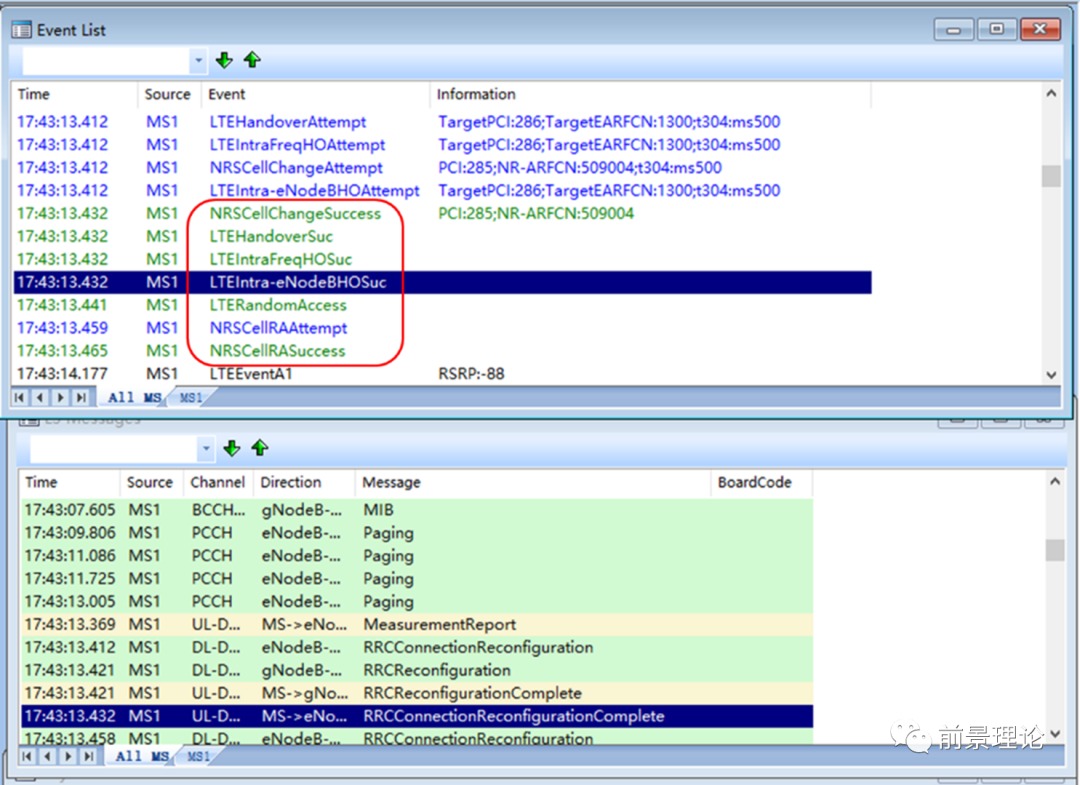

• MeNB站内切换完成SgNB接入完成

▋MeNB HO主站站间切换带辅站

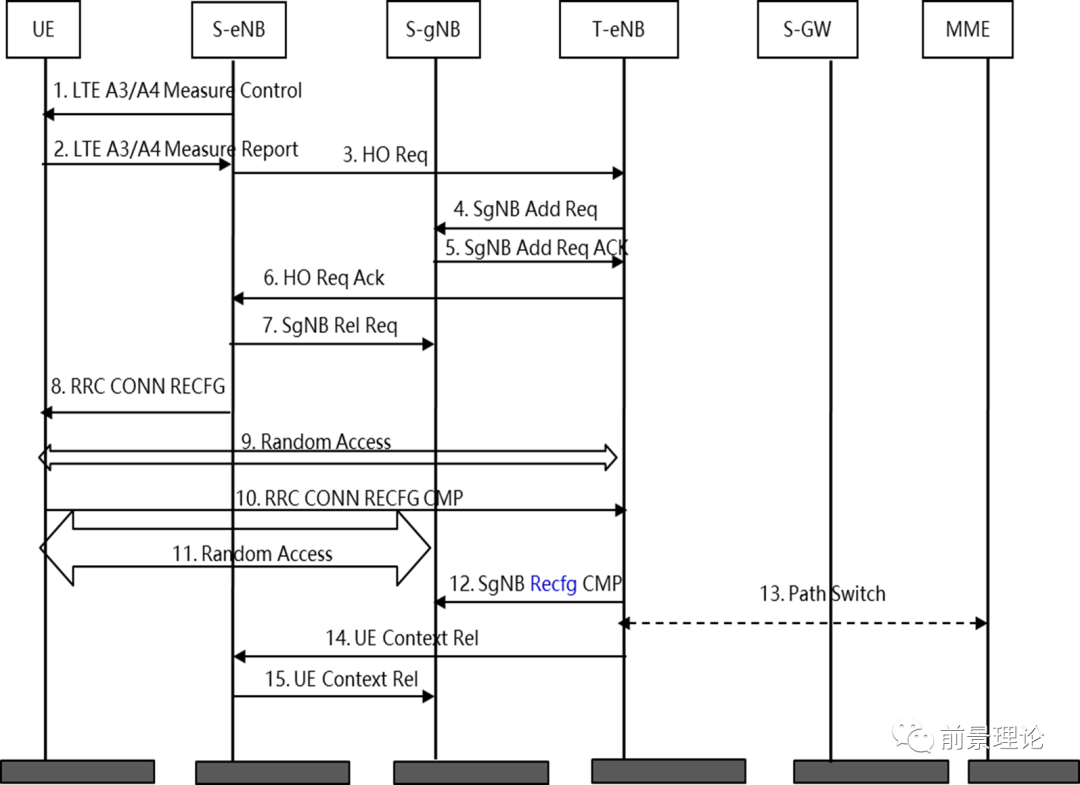

MeNB站间X2切换时，当源MeNB没有收到源SgNB的释放请求时，则带SgNB做站间切换。若MeNB在站间X2切换时，SgNB已经释放，则在切换时不需要带SgNB切换，切换完成后重新发起SgNB Addition流程。主站站间切换带辅站流程如下图所示。

1~2：S-MeNB下发LTE A3/A4测量控制，UE上报A3/A4测量报告，S-MeNB收到测量报告后判决要触发MeNB切换。

3~7：S-MeNB向T-MeNB发起切换请求，T-MeNB添加SgNB，添加完成后S-MeNB释放SgNB。其中若T-MeNB开启了盲配置添加PSCell功能，且满足盲配置添加PSCell的条件，则T-MeNB直接向该盲配置的NR邻区所在的SgNB发起SgNB Add Req流程，若该盲配置的NR邻区所在的SgNB与源SgNB属于不同的SgNB，即SgNB发生变更，该流程为Inter-MeNB Handover with SgNB Change流程。

8~12：S-MeNB向UE发送LTE站间切换命令，UE接入LTE目标小区后向SgNB发起随机接入，T-MeNB向SgNB回复配置完成。

13~15：T-MeNB向核心网发起path switch，并向S-MeNB发送上下文释放请求，SMeNB向SgNB发送上下文释放请求。

UU口相关信令：

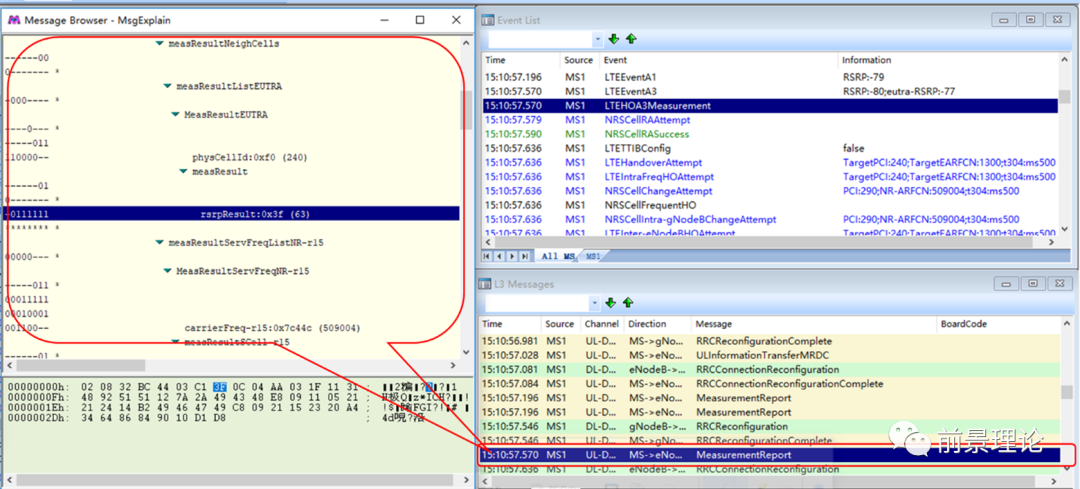

• UE上报A3测量报告

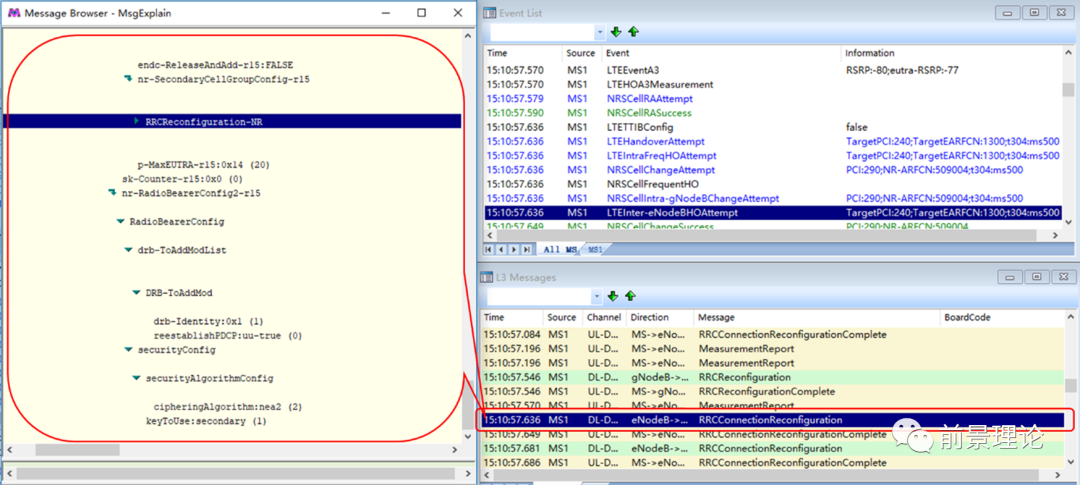

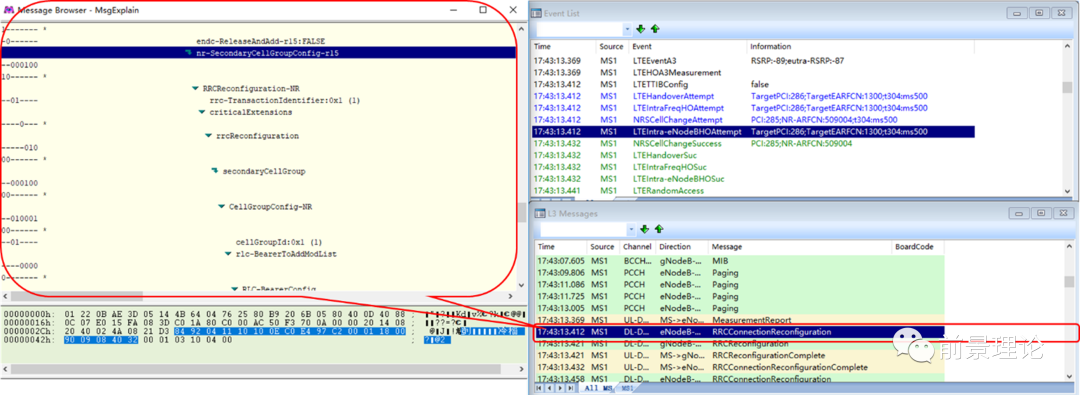

• MeNB下发站间切换重配消息并携带SgNB相关配置

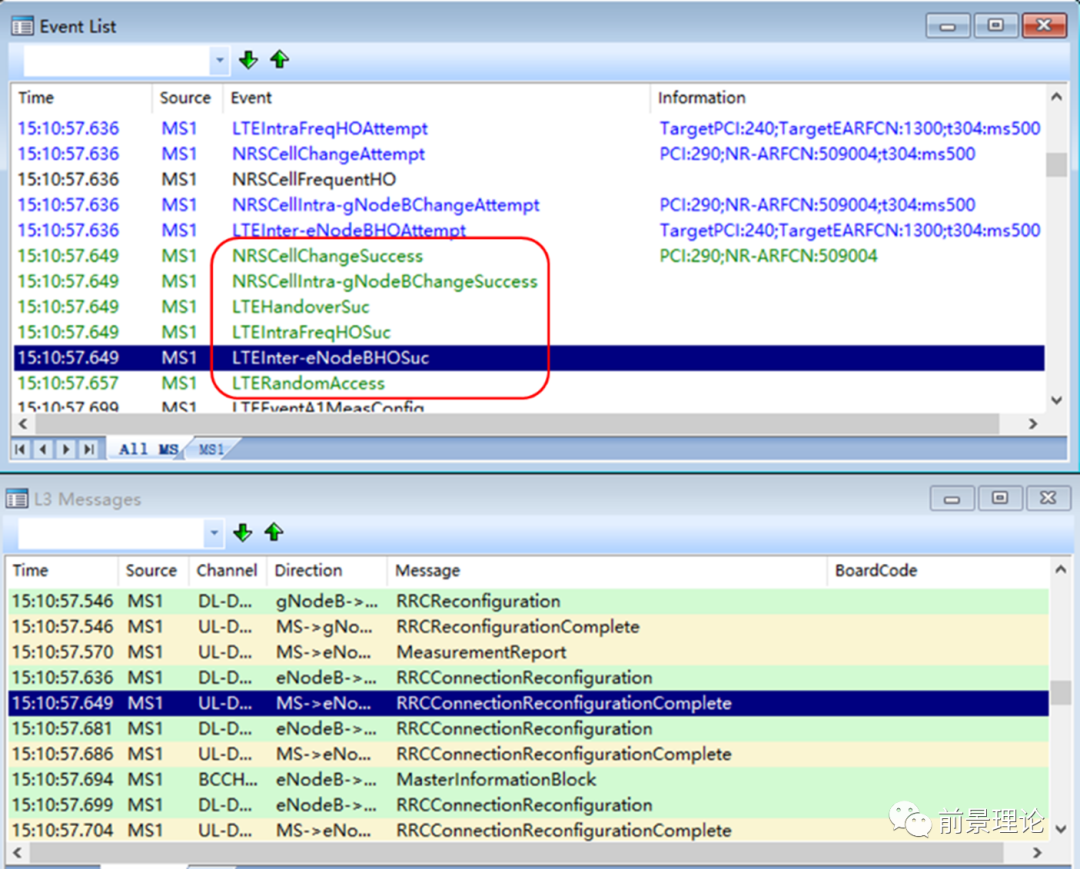

• MeNB站间切换完成SgNB接入完成

▋SgNB站内变更

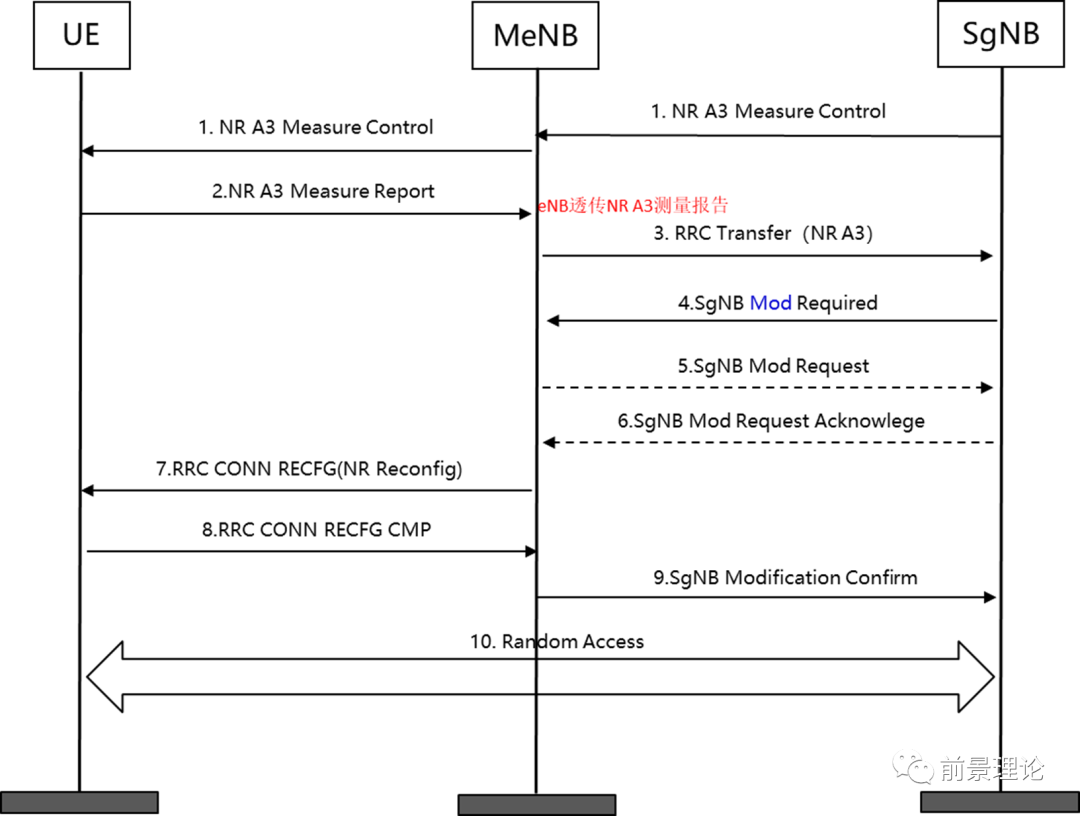

NSA场景下，NR作为EN-DC UE的辅站，当UE移动出NR小区覆盖范围时（PSCell覆盖变差），需要进行辅站变更。由于NSA不支持SgNB和UE间直接进行信令交互，SgNB侧的RRC消息必须通过触发Modification流程先发送给MeNB，再发送UE。当SgNB收到A3测量报告后，测量到的小区为当前SgNB站内小区时，触发站内小区变更流程。SgNB站内变更流程如下图所示。

1~3：SgNB通过MeNB向UE配置NR A3测量事件，MeNB收到NR A3测量报告后向SgNB进行透传。

4：SgNB向MeNB发送SgNB Modification Required消息，包括NR RRC配置消息和承载释放、变更。

5~6：若SgNB请求释放承载且MeNB决定重配MCG Bearer，MeNB会触发SgNBModification流程，SgNB确认后，会反馈SgNB Modification Request Acknowledge消息。

7~8：MeNB向UE发送RRC Connection Reconfiguration消息，包括NR RRC配置消息。UE接收到RRC重配置消息后完成重配置，并向MeNB反馈RRC Connection Reconfiguration Complete消息，包括NR RRC响应消息。

9：UE成功完成重配后，MeNB向SgNB发送SgNB Modification Confirm消息，包括已编码的NR RRC响应消息。

10：若为UE配置的承载需要SCG无线资源，UE执行到SgNB PSCell的同步，发起向SgNB的随机接入流程；否则应用新配置后，UE发起上行传输。

UU口相关信令：

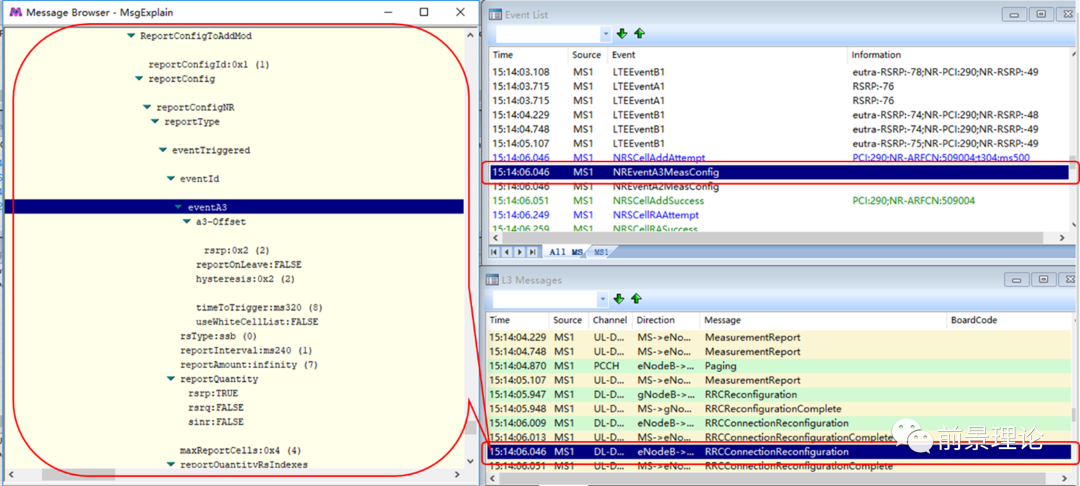

• SgNB通过MeNB向UE配置NR A3测量事件

• UE上报NR A3测量报告

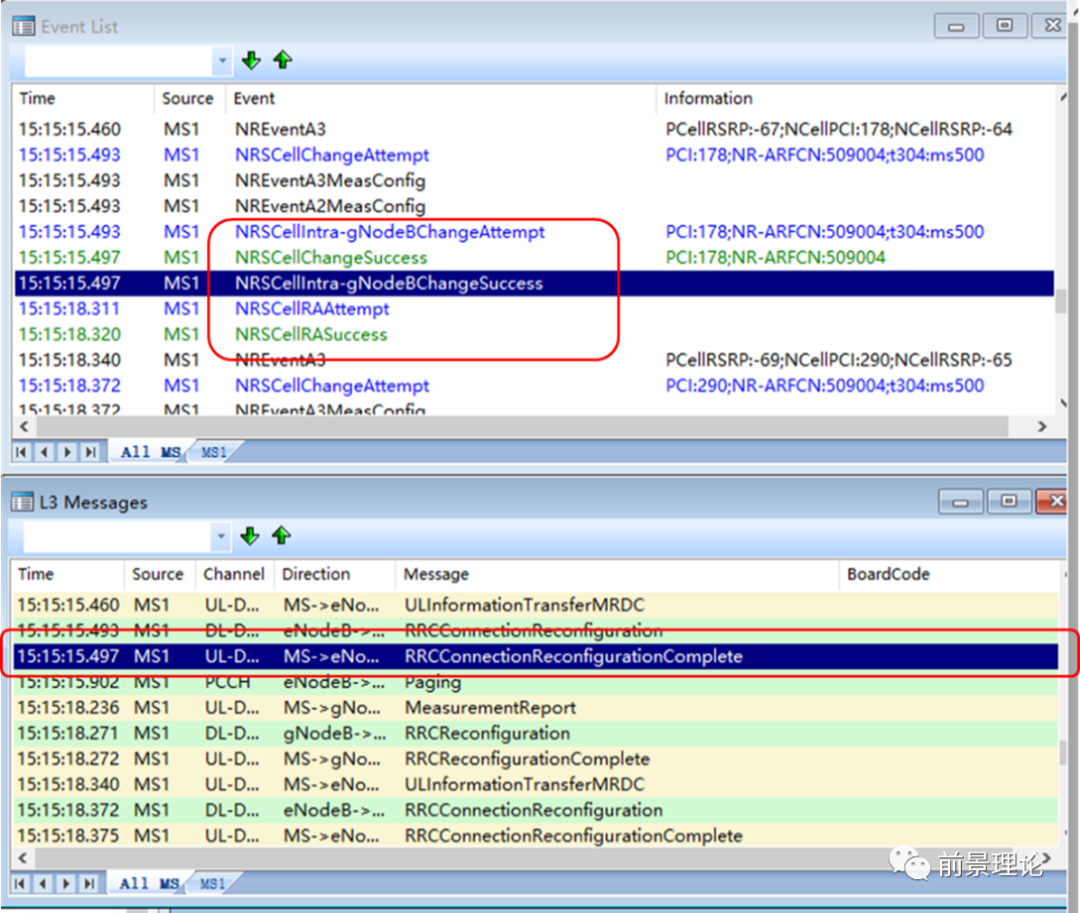

• MeNB下发站SgNB站内变更重配消息，站内SgNB变更完成

▋SgNB 站间变更

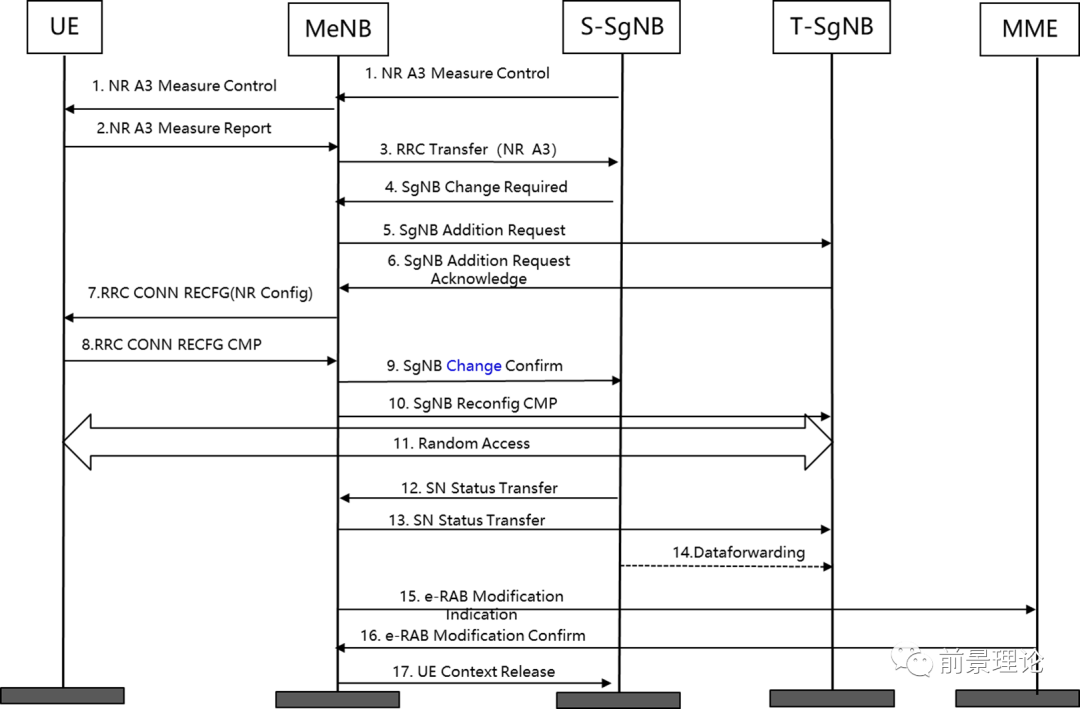

NSA场景下，NR作为EN-DC UE的辅站，当UE移动出NR小区覆盖范围时（PSCell覆盖变差），需要进行辅站变更。由于NSA不支持SgNB和UE间直接进行信令交互，SgNB侧的RRC消息必须通过触发Modification流程先发送给MeNB，再发送UE。当SgNB收到A3测量报告后，测量到的小区为当前SgNB站间小区时，触发站间小区变更流程。SgNB站间变更流程如下图所示。

1~3：SgNB通过MeNB向UE配置NR A3测量事件，MeNB收到NR A3测量报告后向SgNB进行透传。

4：当SgNB收到A3测量报告后，选择报告中RSRP最强NR小区作为目标NR切换小区；源SgNB通过向MeNB发送SgNB Change Required消息触发SgNB Change流程，消息中包括目标SgNB ID信息和测量结果等。

5~6：MeNB通过向目标SgNB发送SgNB Addition Request消息，向目标SgNB请求为UE分配资源，消息中包括源SgNB测量得到的目标SgNB的测量结果。

7~8：MeNB向UE发送RRC Connection Reconfiguration消息，包括NR RRC配置消息。UE接收到RRC重配置消息后完成重配置，并向MeNB反馈RRC Connection Reconfiguration Complete消息，包括NR RRC响应消息。

9：若目标SgNB成功分配资源，MeNB确认源SgNB资源的释放，向源SgNB发送SgNB Change Confirm消息。

10：若RRC连接重配流程完成，MeNB通过向目标SgNB发送SgNB Reconfiguration Complete消息确认重配完成，消息中携带编码后的NR RRC消息。

11：若为UE配置的承载需要SCG无线资源，UE执行到SgNB PSCell的同步，发起向SgNB的随机接入流程；否则，应用新配置后，UE发起上行传输。

12~13：对于承载类型变更场景，为减少当前服务中断时间，需要进行MeNB和SgNB间的数据转发。

14：S-SgNB向T-gNB做DataForwading转发数据。

15~16：MgNB向核心网发送承载变更指示；核心网向MgNB回复承载变更确认。

17：源SgNB收到UE Context Release消息后，释放UE上下文。

UU口相关信令：

• SgNB通过MeNB向UE配置NR A3测量事件

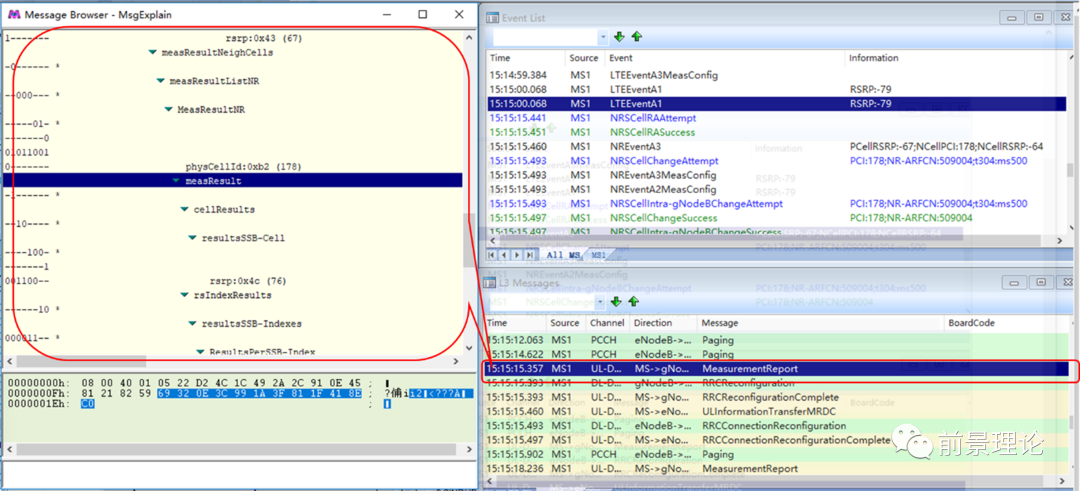

• UE上报NR A3测量报告

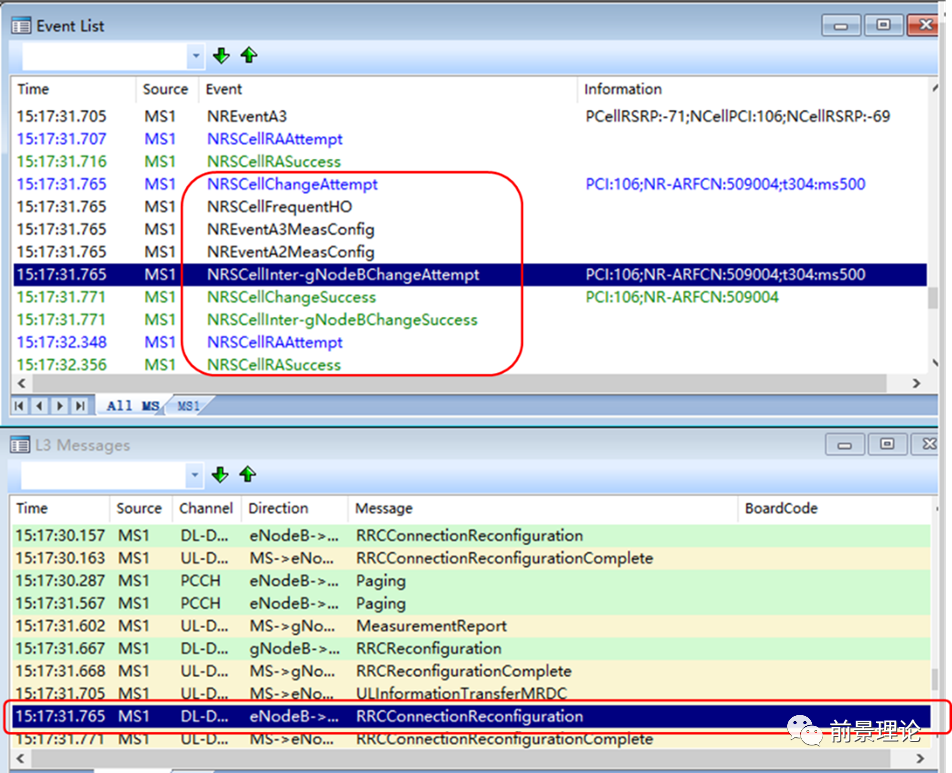

• MeNB下发站SgNB站间变更重配消息，站间SgNB变更完成

▋SgNB Release

当PSCell的信号质量持续下降，且没有合适的邻区进行PSCell的切换时，则根据A2测量事件删除PSCell，A2测量事件门限通过参数NRCellNsaDcConfig.PscellA2RsrpThld设置。

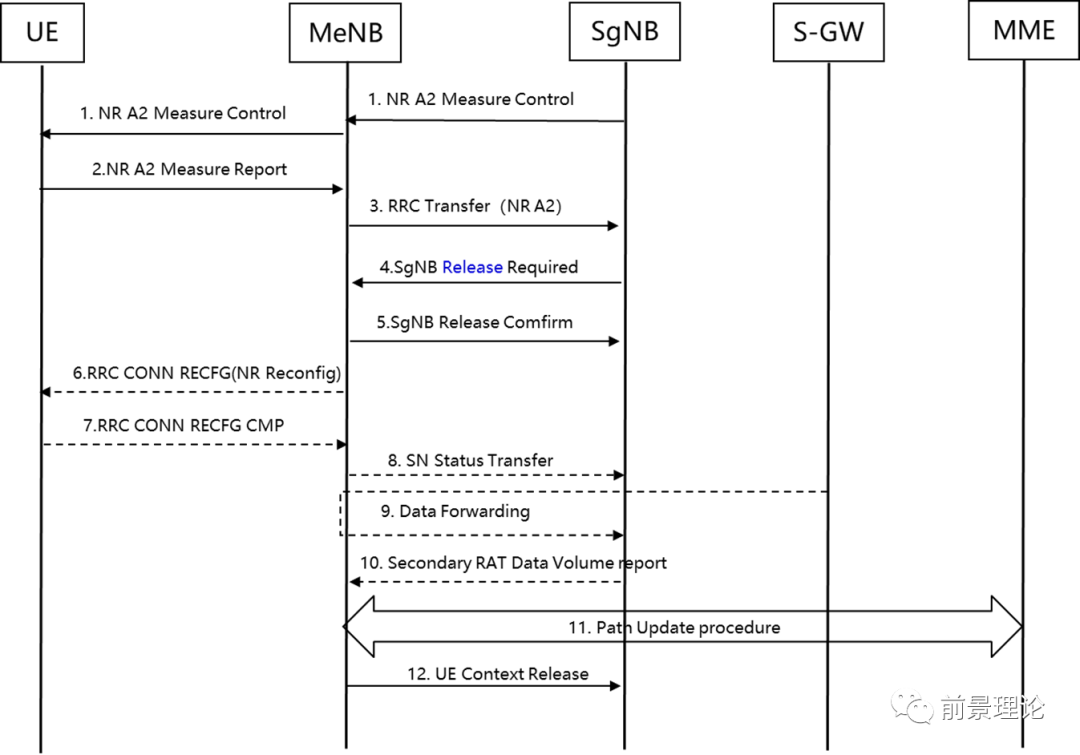

或UE在NR侧不活动定时器超时释放，定时器通过参数NRDUCellQciBearer.UeInactivityTimer配置。SgNB Release 流程如下图所示：

1~3：SgNB通过MeNB向UE配置NR A2测量事件，MeNB收到NR A2测量报告后向SgNB进行透传。

4：SgNB通过发送SgNB Release Required消息触发SgNB释放流程。

5：MeNB向SgNB发送SgNB Release Confirm消息确认SgNB释放；SgNB收到该消息后，立即停止向UE发送数据。

6~7：UE接收到RRC重配置消息后完成重配置，并向MeNB反馈RRC Connection Reconfiguration Complete消息，包括NR RRC响应消息。

8~10：进行MeNB和SgNB间的数据转发，以减少当前服务中断时间。

11：对于SCG Split Bearer分流模式，执行SgNB和EPC之间的用户面路径更新。即通过E-RAB Modification Indication指示核心网将E-RAB的S1-U接口接到SgNB。

12：SgNB收到UE Context Release消息后，释放UE上下文。

UU口相关信令：

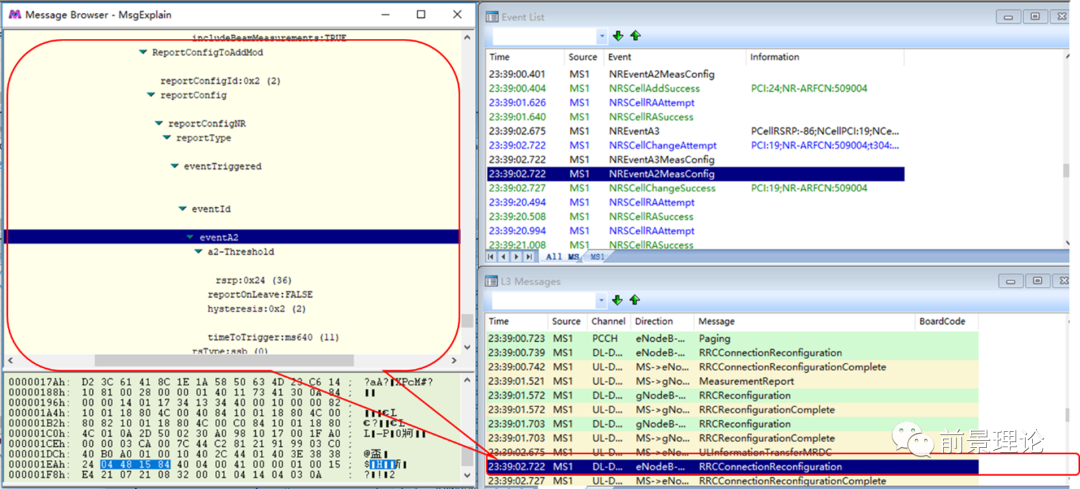

• SgNB通过MeNB向UE配置NR A2测量事件

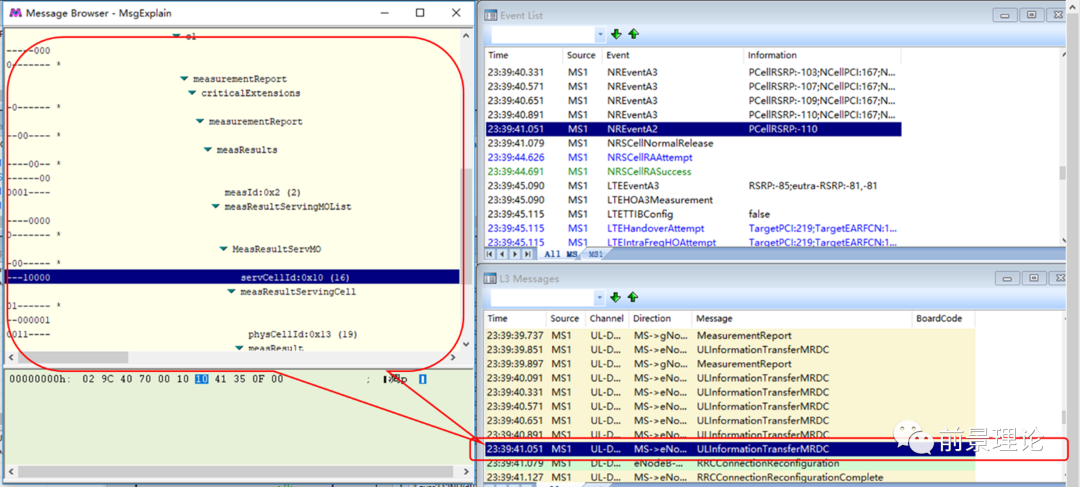

• UE上报NR A2测量报告

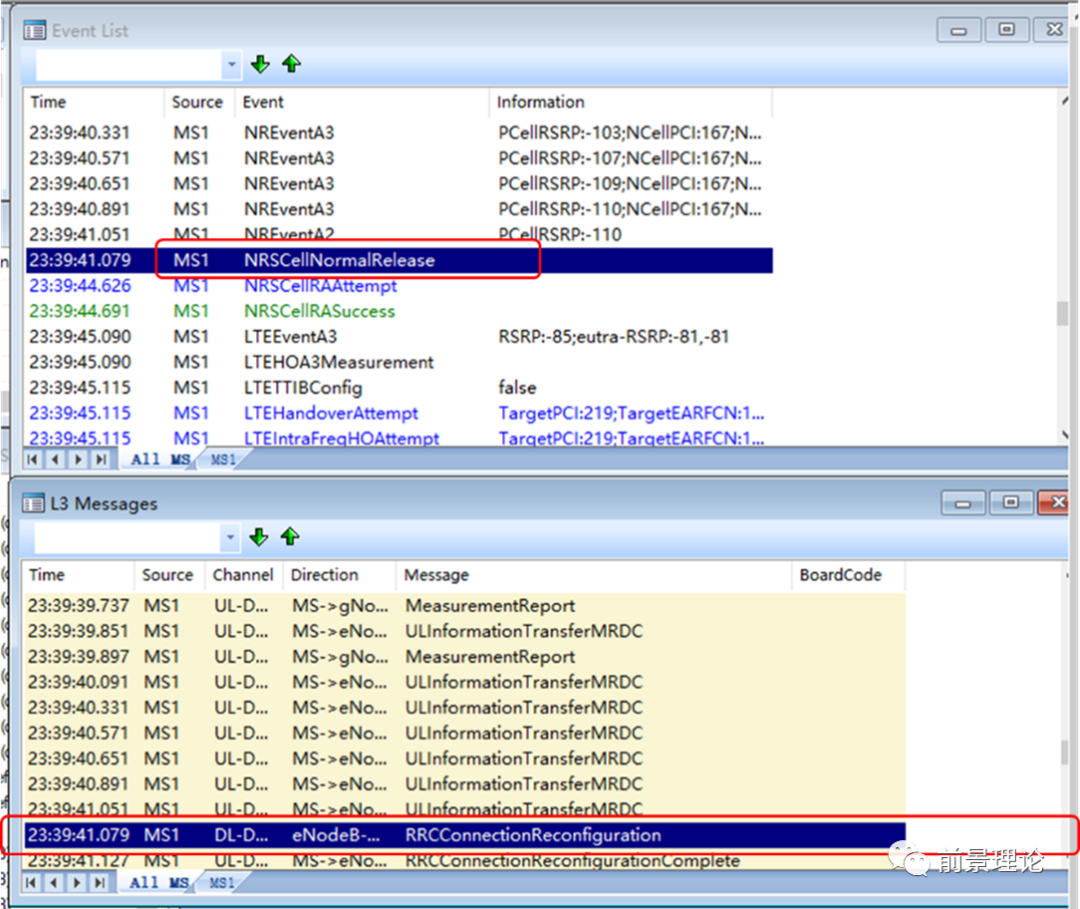

• MeNB下发重配消息给UE释放SgNB。

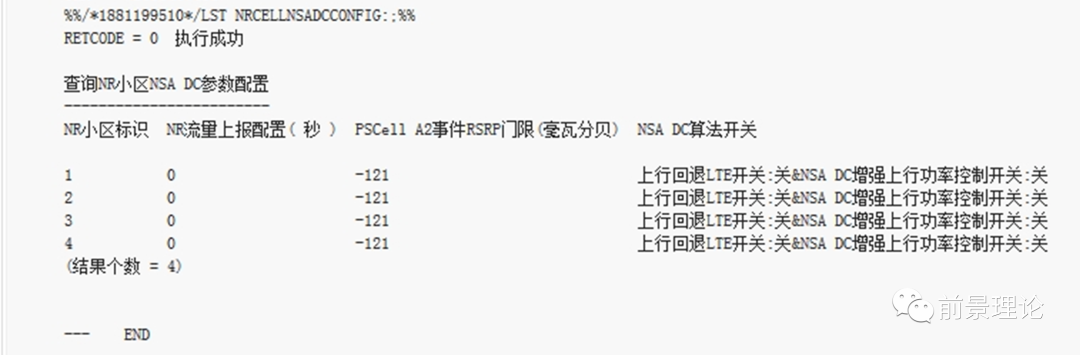

• 基站侧SgNB A2删除门限
