IO模型与高性能网络架构分析:理解现代网络性能优化方案
0 2023-12-05

IO调用

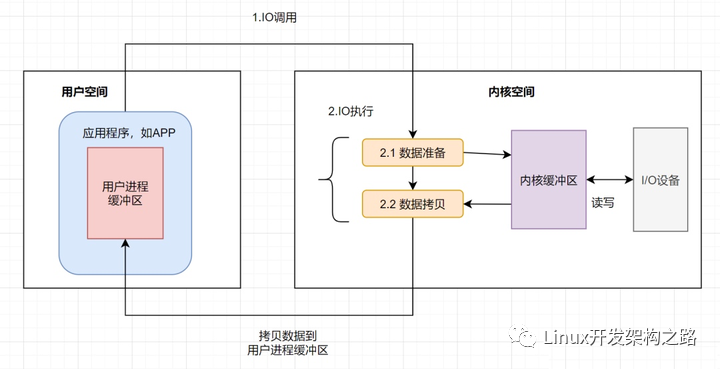

操作系统一次IO过程:应用程序发起的一次IO操作包含两个阶段:

  • IO调用:应用程序进程向操作系统内核发起调用。

  • IO执行:操作系统内核完成IO操作。

操作系统内核完成IO操作还包括两个过程:

  • 准备数据阶段:内核等待I/O设备准备好数据

  • 拷贝数据阶段:将数据从内核缓冲区拷贝到用户进程缓冲区


其实IO就是把进程的内部数据转移到外部设备,或者把外部设备的数据迁移到进程内部。外部设备一般指硬盘、socket通讯的网卡。一个完整的IO过程包括以下几个步骤:

  1. 应用程序进程向操作系统发起IO调用请求

  2. 操作系统准备数据,把IO外部设备的数据,加载到内核缓冲区

  3. 操作系统拷贝数据,即将内核缓冲区的数据,拷贝到用户进程缓冲区

五大IO模型

阻塞IO模型

假设应用程序的进程发起IO调用,但是如果内核的数据还没准备好的话,那应用程序进程就一直在阻塞等待,一直等到内核数据准备好了,从内核拷贝到用户空间,才返回成功提示,此次IO操作,称之为阻塞IO。

阻塞IO的缺点就是:如果内核数据一直没准备好,那用户进程将一直阻塞,浪费性能,可以使用非阻塞IO优化。

非阻塞IO模型

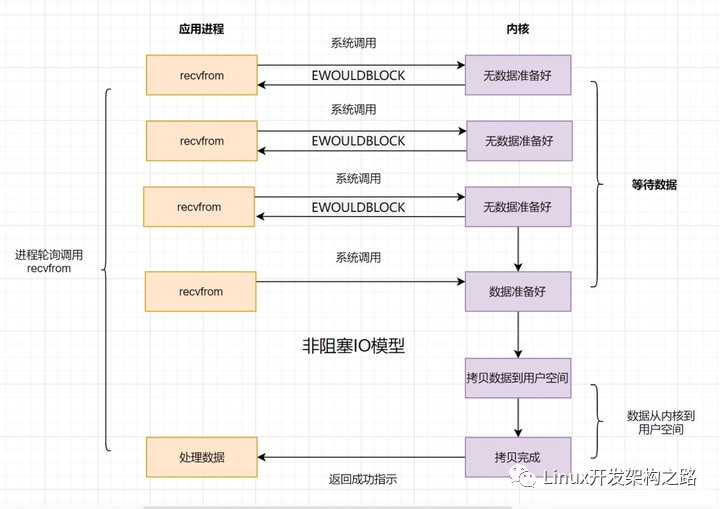

如果内核数据还没准备好,可以先返回错误信息给用户进程,让它不需要等待,而是通过轮询的方式再来请求。这就是非阻塞IO,流程图如下:


非阻塞IO的流程如下:

  • 应用进程向操作系统内核,发起recvfrom读取数据。

  • 操作系统内核数据没有准备好,立即返回EWOULDBLOCK错误码(就是EAGAIN)。

  • 应用程序进程轮询调用,继续向操作系统内核发起recvfrom读取数据。

  • 操作系统内核数据准备好了,从内核缓冲区拷贝到用户空间。

  • 完成调用,返回成功提示。

非阻塞IO模型,简称NIO(Non-Blocking IO)。它相对于阻塞IO,虽然大幅提升了性能,但是它依然存在性能问题,即频繁的轮询,导致频繁的系统调用,同样会消耗大量的CPU资源。可以考虑IO复用模型,去解决这个问题。

IO多路复用模型

既然NIO无效的轮询会导致CPU资源消耗,我们等到内核数据准备好了,主动通知应用进程再去进行系统调用,那不就好了嘛?

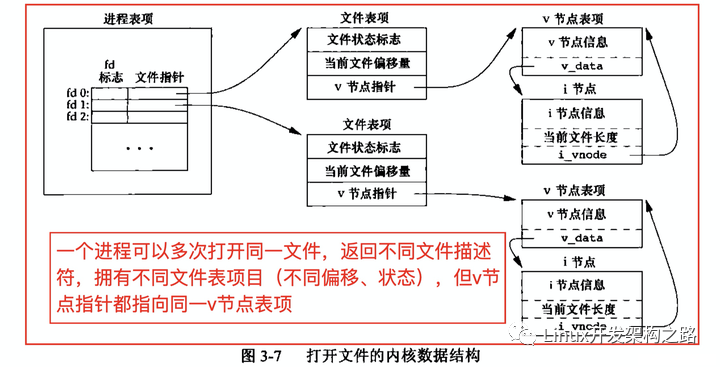

在这之前,我们先来复习下,什么是文件描述符fd(File Descriptor),它是计算机科学中的一个术语,形式上是一个非负整数。当程序打开一个现有文件或者创建一个新文件时,内核向进程返回一个文件描述符。

IO复用模型核心思路:系统给我们提供一类函数(如我们耳濡目染的select、poll、epoll函数),它们可以同时监控多个fd的操作,任何一个返回内核数据就绪,应用进程再发起recvfrom系统调用。

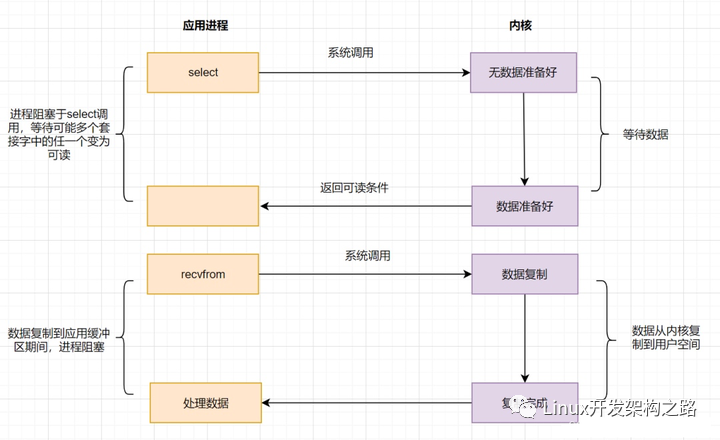

IO多路复用之select:应用进程通过调用select函数,可以同时监控多个fd,在select函数监控的fd中,只要有任何一个数据状态准备就绪了,select函数就会返回可读状态,这时应用进程再发起recvfrom请求去读取数据。


非阻塞IO模型(NIO)中,需要N(N > = 1 N >= 1N>=1)次轮询系统调用,然而借助select的IO多路复用模型,只需要发起一次询问就够了,大大优化了性能。

但是呢,select有几个缺点:

  • 监听的IO最大连接数有限,在Linux系统上一般为1024

  • select函数返回后,是通过遍历fdset,找到就绪的描述符fd。(仅知道有I/O事件发生,却不知是哪几个流,所以遍历所有流)

因为存在连接数限制,所以后来又提出了poll。与select相比,poll解决了连接数限制问题。但是呢,select和poll一样,还是需要通过遍历文件描述符来获取已经就绪的socket。如果同时连接的大量客户端,在一时刻可能只有极少处于就绪状态,伴随着监视的描述符数量的增长,效率也会线性下降。因此经典的多路复用模型epoll诞生。

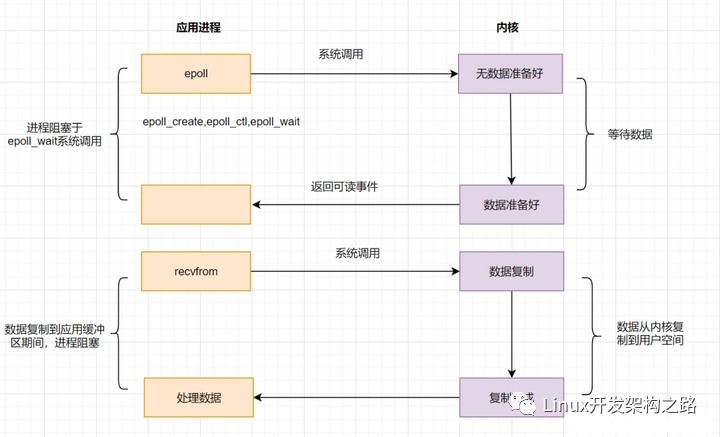

IO多路复用之epoll:为了解决select/poll存在的问题,多路复用模型epoll诞生,它采用事件驱动来实现,流程图如下:


epoll先通过epoll_ctl()来注册一个fd(文件描述符),一旦基于某个fd就绪时,内核会采用回调机制,迅速激活这个fd,当进程调用epoll_wait()时便得到通知。这里去掉了遍历文件描述符的坑爹操作,而是采用监听事件回调的机制。这就是epoll的亮点。


select

poll

epoll

底层数据结构

数组

链表

红黑树和双链表

内核实现及工作效率

采用轮询方式检测就绪事件,时间复杂度O(n)

采用轮询方式检测就绪事件,时间复杂度O(n)

采用回调方式检测就绪事件,时间复杂度O(1)

最大连接数

1024

无限制

无限制

工作模式

LT

LT

LT和ET(高效)

fd数据拷贝

每次调用select,需要将fd数据从用户空间拷贝至内核空间

每次调用poll,需要将fd数据从用户空间拷贝至内核空间

使用内存映射(mmap),不需要从用户空间频繁拷贝fd数据至内和空间,降低拷贝的资源消耗

事件集合

通过3个参数分别传入感兴趣的可读、可写、异常等事件。内核通过对这些参数的在线修改来反馈其中的就绪事件,这使得用户每次调用select都要重置这3个参数

统一处理所有事件类型,因此只需要一个事件集参数。用户通过pollfd.events传入感兴趣的事件,内核通过修改pollfd.revents参数反馈其中就绪的事件

内核通过一个事件表直接管理用户感兴趣的所有事件。因此每次调用epoll_wait时,无需反复传入用户感兴趣的事件。epoll_wait系统调用的参数events仅用来反馈就绪的事件

epoll明显优化了IO的执行效率,但在进程调用epoll_wait()时,仍然可能被阻塞。能不能酱紫:不用我老是去问你数据是否准备就绪,等我发出请求后,你数据准备好了通知我就行了,这就诞生了信号驱动IO模型。

PS:epoll性能高,有没有比epoll更高性能的呢?当然有!!看看下面这个io_uring的方案(提供测试代码)

观看地址:https://www.bilibili.com/video/BV1gH4y1y72u/

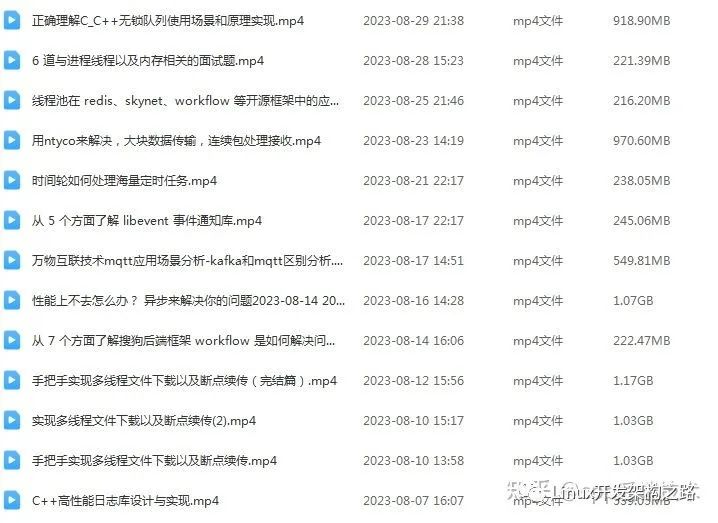

需要C/C++ Linux服务器架构师学习资料加qun579733396获取(资料包括C/C++,Linux,golang技术,Nginx,ZeroMQ,MySQL,Redis,fastdfs,MongoDB,ZK,流媒体,CDN,P2P,K8S,Docker,TCP/IP,协程,DPDK,ffmpeg等),免费分享

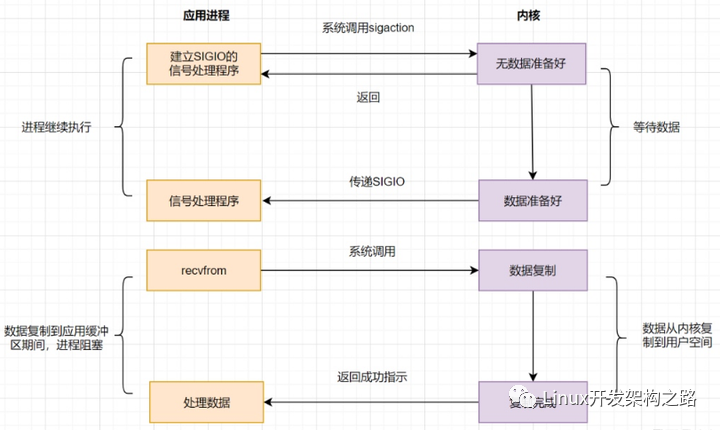

IO模型之信号驱动模型

信号驱动IO不再用主动询问的方式去确认数据是否就绪,而是向内核发送一个信号(调用sigaction的时候建立一个SIGIO的信号),然后应用用户进程可以去做别的事,不用阻塞。当内核数据准备好后,再通过SIGIO信号通知应用进程,数据准备好后的可读状态。应用用户进程收到信号之后,立即调用recvfrom,去读取数据。


信号驱动IO模型,在应用进程发出信号后,是立即返回的,不会阻塞进程。它已经有异步操作的感觉了。但是你细看上面的流程图,发现数据复制到应用缓冲的时候,应用进程还是阻塞的。回过头来看下,不管是BIO,还是NIO,还是信号驱动,在数据从内核复制到应用缓冲的时候,都是阻塞的。还有没有优化方案呢?AIO(真正的异步IO)!

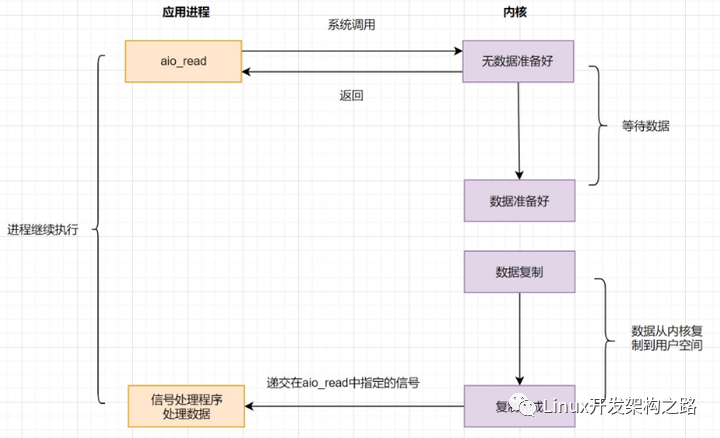

IO 模型之异步IO(AIO)

前面讲的BIONIO和信号驱动,在数据从内核复制到应用缓冲的时候,都是阻塞的,因此都不算是真正的异步。AIO实现了IO全流程的非阻塞,就是应用进程发出系统调用后,是立即返回的,但是立即返回的不是处理结果,而是表示提交成功类似的意思。等内核数据准备好,将数据拷贝到用户进程缓冲区,发送信号通知用户进程IO操作执行完毕。


异步IO的优化思路很简单,只需要向内核发送一次请求,就可以完成数据状态询问和数据拷贝的所有操作,并且不用阻塞等待结果。日常开发中,有类似思想的业务场景:比如发起一笔批量转账,但是批量转账处理比较耗时,这时候后端可以先告知前端转账提交成功,等到结果处理完,再通知前端结果即可。

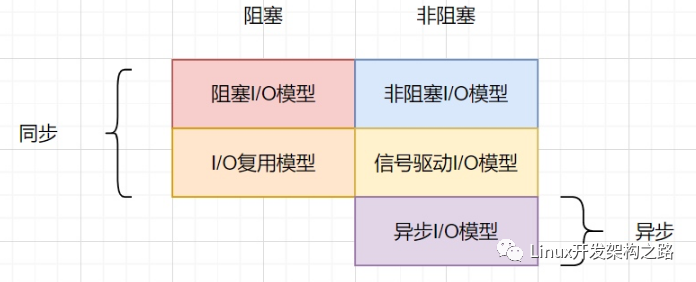

  • 同步阻塞(blocking-IO)简称BIO

  • 同步非阻塞(non-blocking-IO)简称NIO

  • 异步非阻塞(asynchronous-non-blocking-IO)简称AIO

一个经典生活的例子:

  • 小明去吃同仁四季的椰子鸡,就这样在那里排队,等了一小时,然后才开始吃火锅。(BIO)

  • 小红也去同仁四季的椰子鸡,她一看要等挺久的,于是去逛会商场,每次逛一下,就跑回来看看,是不是轮到她了。于是最后她既购了物,又吃上椰子鸡了。(NIO

  • 小华一样,去吃椰子鸡,由于他是高级会员,所以店长说,你去商场随便逛会吧,等下有位置,我立马打电话给你。于是小华不用干巴巴坐着等,也不用每过一会儿就跑回来看有没有等到,最后也吃上了美味的椰子鸡(AIO

高性能网络框架

要理解网络框架有哪些,必须要清楚网络框架完成了哪些事情。

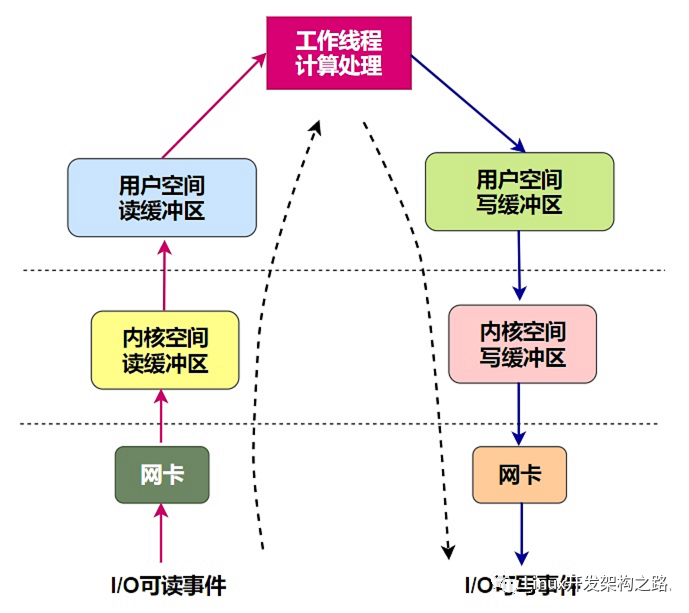

大致描述下这个请求处理的流程:

  • 远端的机器A发送了一个HTTP请求到服务器B,此时服务器B网卡接收到数据并产生一个IO可读事件;

  • 我们以同步IO为例,此时内核将该可读事件通知到应用程序的listen线程;

  • listen线程将任务甩给handler线程,由handler将数据从内核读缓冲区拷贝到用户空间读缓冲区;

  • 请求数据包在应用程序内部进行计算和处理并封装响应包;

  • handler线程等待可写事件的到来;

  • 当这个连接可写时将数据从用户态写缓冲区拷贝到内核缓冲区,并通过网卡发送出去;

备注:上述例子是以同步IO为例,并且将线程中的角色分为Listen线程、Handler线程、Worker线程,分别完成不同的工作,后续会详细展开。

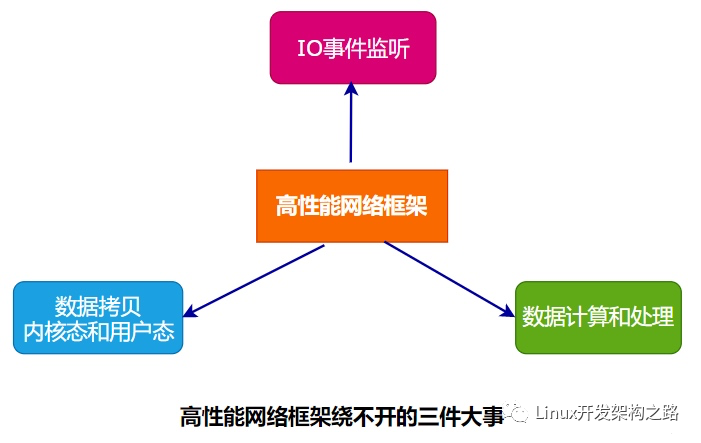

所以我们可以知道,要完成一个数据交互,涉及了几大块内容:

  • IO事件监听

  • 数据拷贝

  • 数据处理和计算


我们在网络通信中目前划分两种体系结构,分别为:thread-based architecture(基于线程的架构)、event-driven architecture(事件驱动模型),事件驱动体系结构是目前比较广泛使用的一种。这种方式会定义一系列的事件处理器来响应事件的发生,并且将服务端接受连接与对事件的处理分离。其中,事件是一种状态的改变。比如,tcp中socket的new incoming connection、ready for read、ready for write。Reactor模式和Proactor模式都是事件驱动模型的实现方式。

thread-based architecture 基于线程的架构

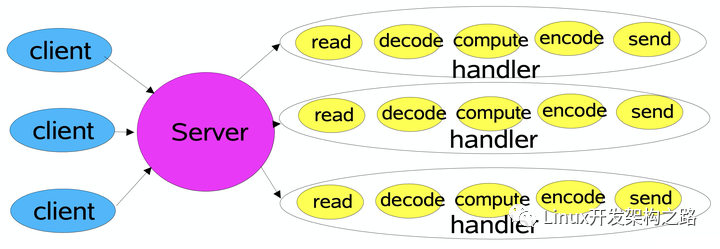

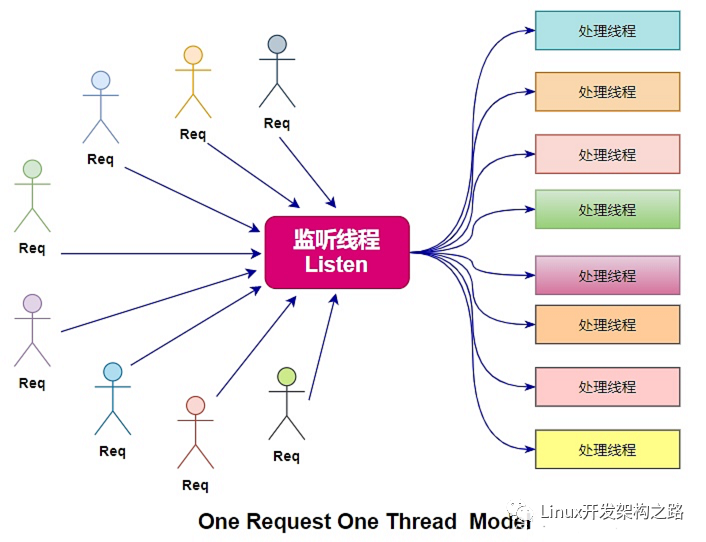

在早期并发数不多的场景中,有一种One Request One Thread的架构模式。通俗的说就是:多线程并发模式,一个连接一个线程,服务器每当收到客户端的一个请求, 便开启一个独立的线程来处理。该模式下每次接收一个新请求就创建一个处理线程,线程虽然消耗资源并不多,但是成千上万请求打过来,性能也是扛不住的。



这是一种比较原始的架构,思路也非常清晰,创建多个线程来提供处理能力,这种模式一定程度上极大地提高了服务器的吞吐量,由于在不同线程中,之前的请求在read阻塞以后,不会影响到后续的请求。但是,仅适用于于并发量不大的场景,因为:

  • 线程需要占用一定的内存资源

  • 创建和销毁线程也需一定的代价

  • 操作系统在切换线程也需要一定的开销

  • 线程处理I/O,在等待输入或输出的这段时间处于空闲的状态,同样也会造成CPU资源的浪费

如果连接数太高,系统将无法承受,不再展开讨论此模型。

event-driven architecture 事件驱动模型

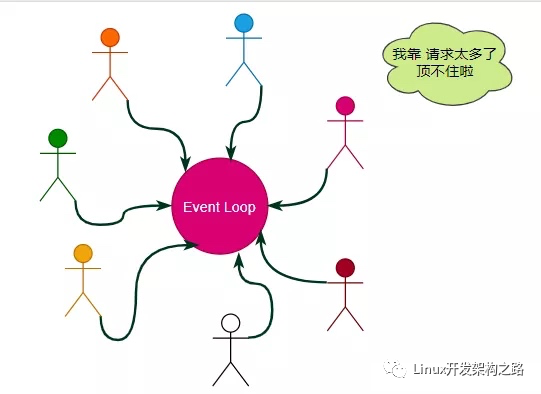

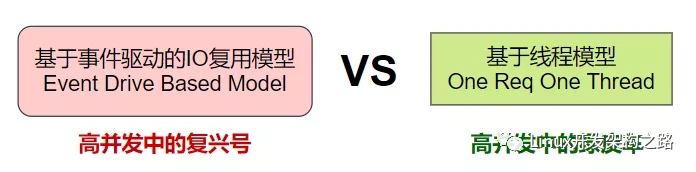

当前流行的是基于事件驱动的IO复用模型,相比多线程模型优势很明显。

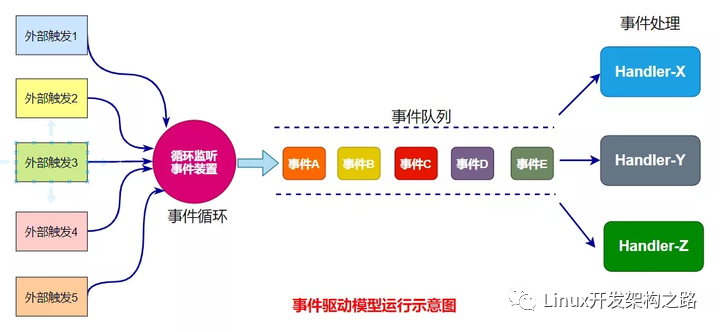

在此我们先理解一下什么是Event-Drive-Model事件驱动模型:事件驱动编程是一种编程范式,程序的执行流由外部事件来决定,它的特点是包含一个事件循环,当外部事件发生时使用回调机制来触发相应的处理。

通俗来说就是:有一个循环装置在一直等待各种事件的到来,并将到达的事件放到队列中,再由一个分拣装置来调用对应的处理装置来响应。


Reactor反应堆模式

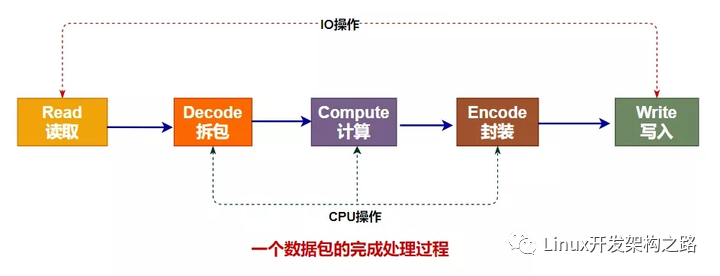

反应堆模式是一种思想,形式却有很多种。反应堆的本质是什么呢?从本质上理解,无论什么网络框架都要完成两部分操作:

  • IO操作:数据包的读取和写入

  • CPU操作:数据请求的处理和封装

所以上述这些问题由谁来做以及多少线程来做,就衍生出了很多形式,所以不要被表面现象迷惑,出现必有原因,追溯之后我们才能真正掌握它。

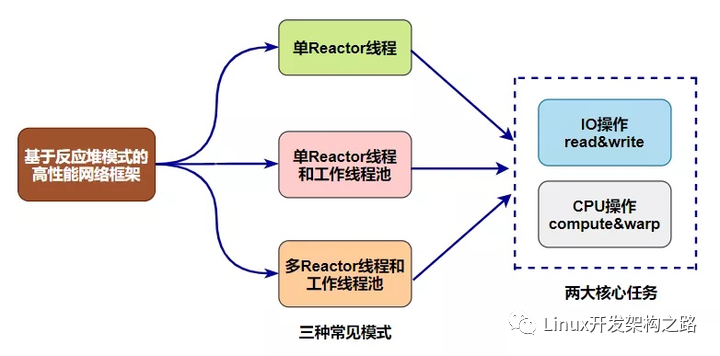

反应堆模式根据处理IO环节和处理数据环节的数量差异分为如下几种:

  • Reactor线程

  • Reactor线程和线程池

  • Reactor线程和线程池


我们来看看这三种常见模式的特点、原理、优缺点、应用场景等。

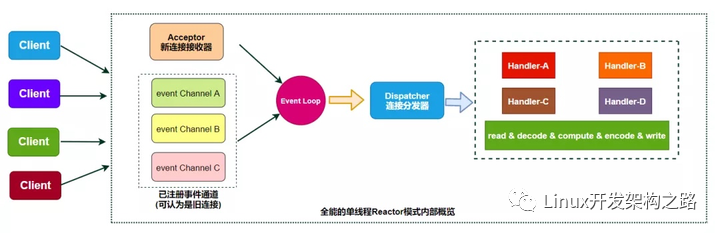

单Reactor线程模式

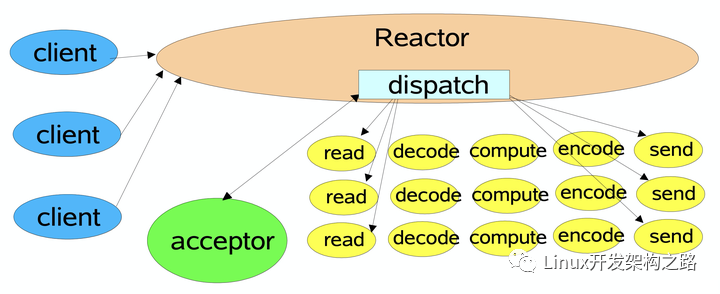

这种模式最为简洁,主要是针对于I/O操作而言,一个线程完成了连接的监听listen()、接收新连接accept()、处理连接connect()、读取数据read()、写入数据write()全套工作。由于只使用了一个线程,对于多核利用率偏低,但是编程简单。是不是觉得这个种单线程的模式没有市场?那可未必,不信你看Redis。


但在目前的单线程Reactor模式中,在这种模式种IO操作和CPU操作是没有分开的,不仅I/O操作在该Reactor线程上,连非I/O的业务操作也在该线程上进行处理了,显然如果在Handler处理某个请求超时了将会阻塞客户端的正常连接,这可能会大大延迟I/O请求的响应。在Redis中由于都是内存操作,速度很快,这种瓶颈虽然存在但是不够明显。我们应该将非I/O的业务逻辑操作从Reactor线程上卸载,以此来加速Reactor线程对I/O请求的响应。

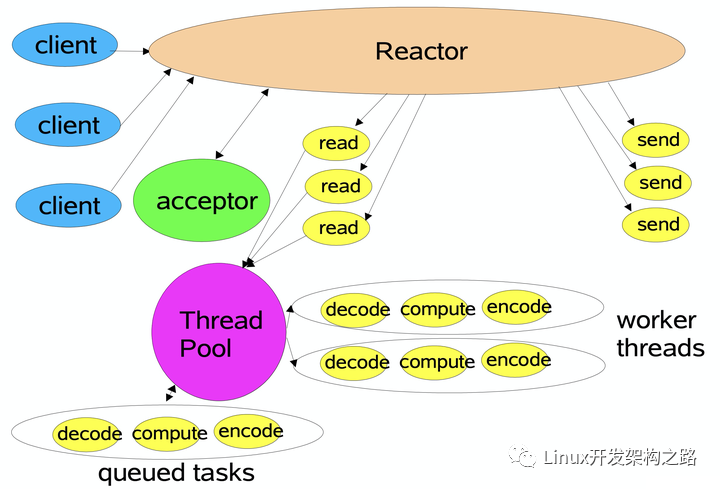

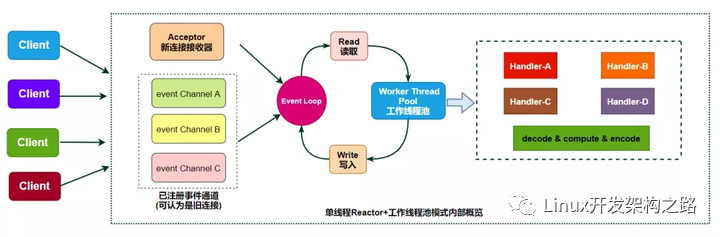

单Reactor线程和线程池模式

Reactor线程模式的IO操作和CPU操作是在一个线程内部串行执行的,这样就拉低了CPU操作效率。为了解决IO操作和CPU操作的不匹配,将IO操作和CPU操作分别由单独的线程来完成,相互不影响。单Reactor线程完成IO操作、复用工作线程池来完成CPU操作,添加了一个工作者线程池,并将非I/O操作从Reactor线程中移出转交给工作者线程池(Thread Pool)来执行就是一种解决思路。这样能够提高Reactor线程的I/O响应,不至于因为一些耗时的业务逻辑而延迟对后面I/O请求的处理。



在工作者线程池模式中,虽然非I/O操作交给了线程池来处理,但是所有的I/O操作依然由Reactor单线程执行,在高负载、高并发或大数据量的应用场景,依然较容易成为瓶颈。


所以,对于Reactor的优化,又产生出下面的多Reactor线程和线程池模式。

多Reactor线程和线程池模式

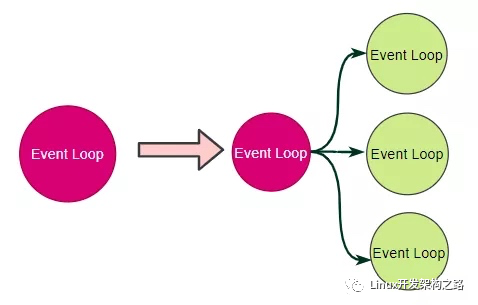

水平扩展往往是提供性能的有效方法。

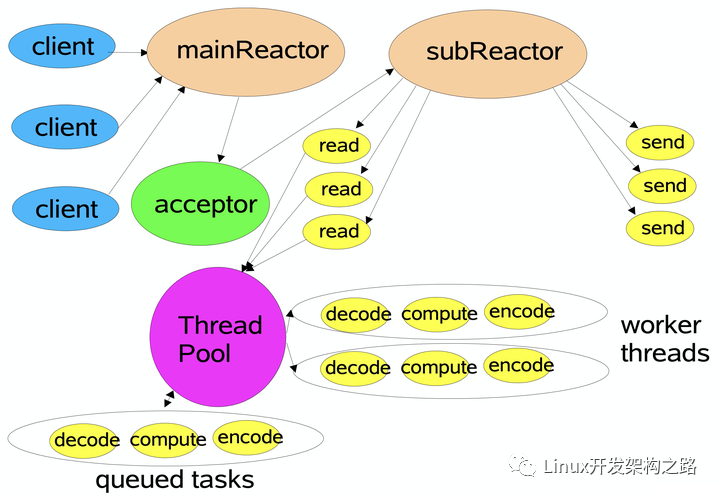

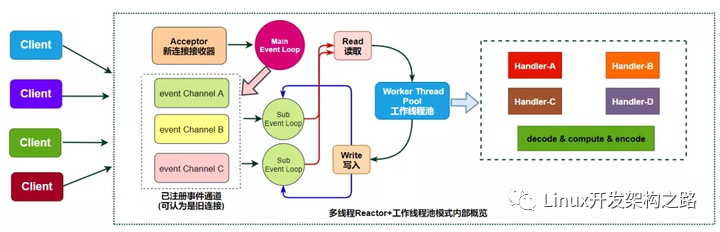

我们将Reactor线程进行扩展,将Reactor划分为两部分:mainReactor和subReactor,一个mainReactor线程负责处理新连接,其余多个subReactor线程负责处理连接成功的IO数据读写。也就是进一步将监听、创建连接和处理连接,分别由两个及以上的线程来完成,进一步提高了IO操作部分的效率。



mainReactor负责监听server socket,用来处理网络新连接的建立,将建立的socketChannel指定注册给subReactor,通常一个线程就可以处理;subReactor维护自己的selector,基于mainReactor注册的socketChannel多路分离I/O读写事件,读写网络数据,通常使用多线程;对非I/O的操作,依然转交给工作者线程池(Thread Pool)执行。此种模型中,每个模块的工作更加专一,耦合度更低,性能和稳定性也大量的提升,支持的可并发客户端数量可达到上百万级别。在实际生产环境算是比较高配的版本了。

以上就是对Reactor反应堆模式的总结,Reactor模式是一种被动的处理模式,当有事件发生时被动处理事件。
