5G站点网优参数配置教程

4G数据配置

1、SCTP及X2接口配置

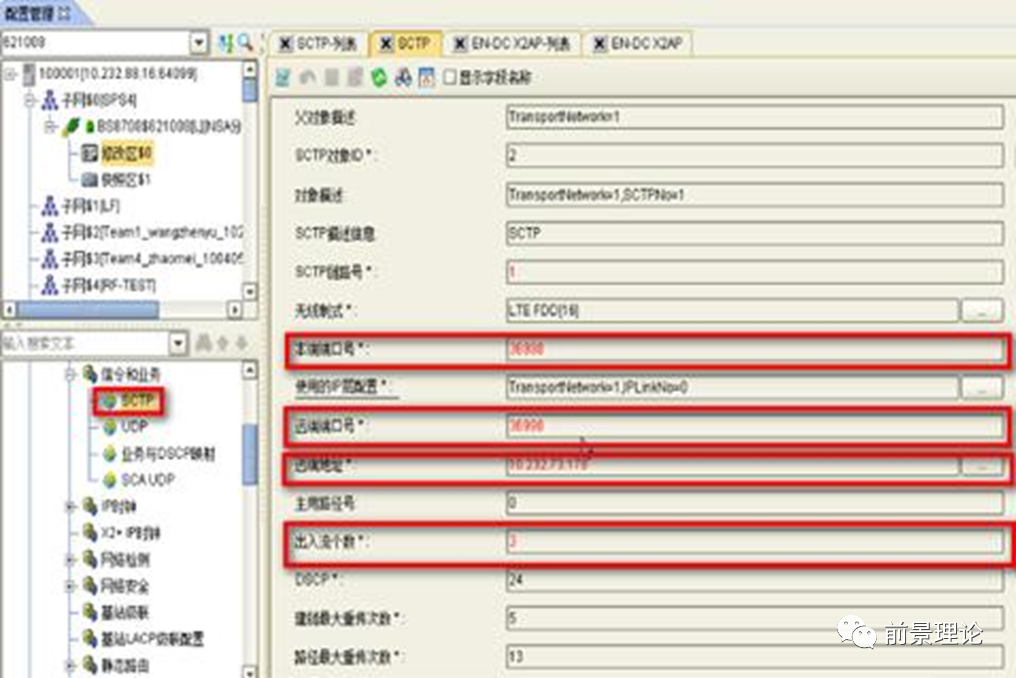

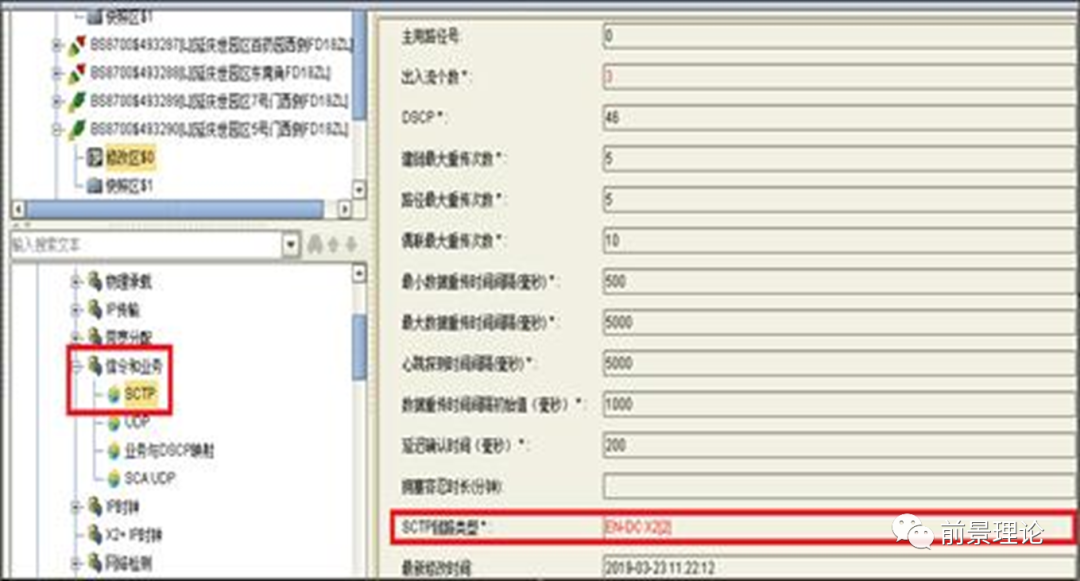

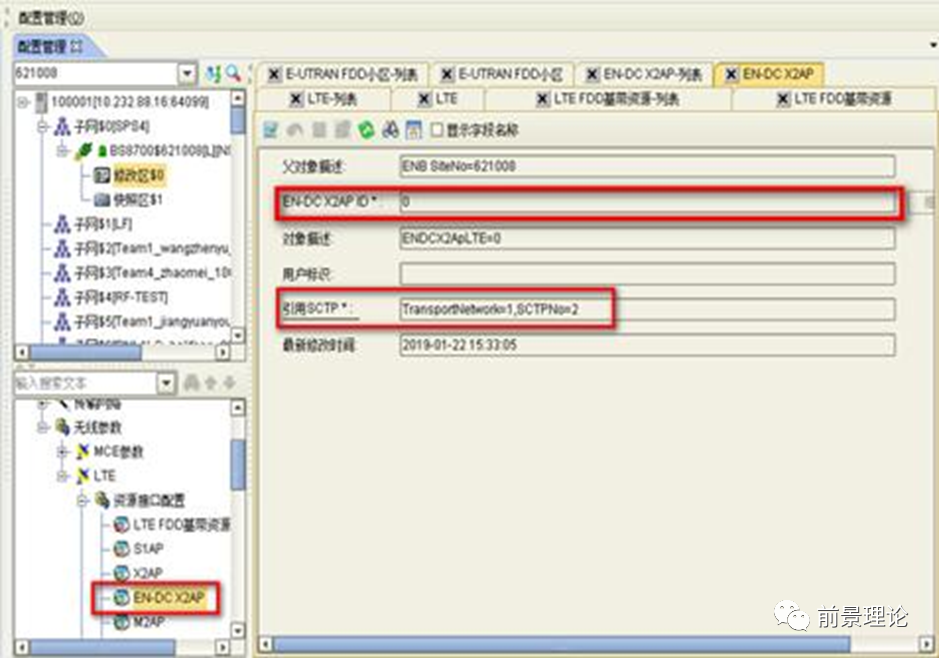

配置SCTP及X2接口，SCTP远端端口号建议配置为36998，远端地址配置为5G业务IP地址，出入流个数必须大于等于3，SCTP链路类型配置为“EN-DC X2[2]”。配置SCTP后，若EN-DC X2AP配置无法自动生成，则需要手动进行添加，而且EN-DC X2AP占用该SCTP的最后一个流ID。如下图所示。

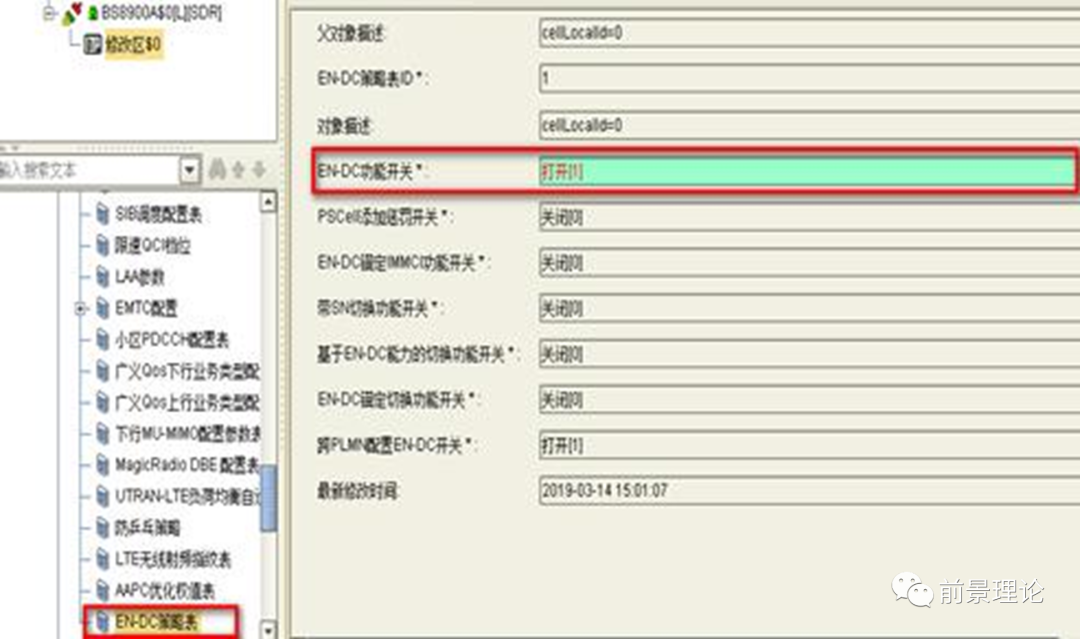

2、EN-DC功能开关配置

该参数默认是“关闭”状态，表明该小区不支持4/5G双链接，测试4G/5G SN

添加时，需要将该开关配置为“打开”，如下图所示。

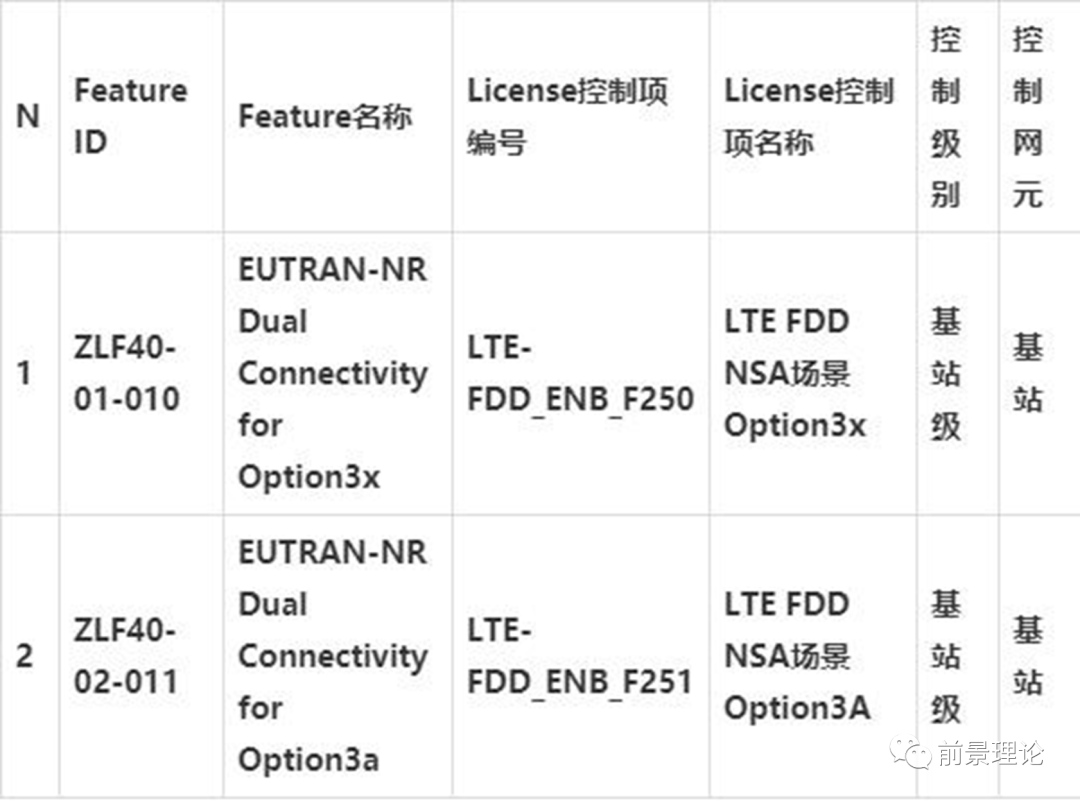

对应基站级License的这两个开关，申请模板默认为关闭，需要改为TRUE。

3、移动性预留开关

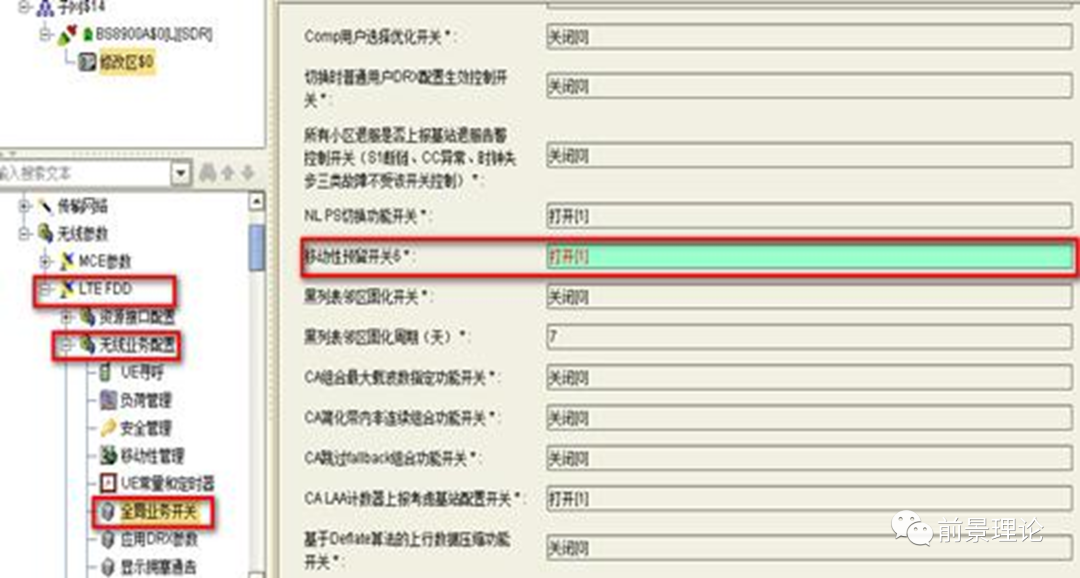

“移动性预留开关6”打开代表基站运行的为RRC 930协议版本，关闭代表基站运行的为RRC630协议版本。此处根据调试需求进行配置，若调试的为930协议版本，则打开；调试的为630协议版本，则关闭。后续协议升级后，开关保持打开状态即可。

4、双连接载类型配置

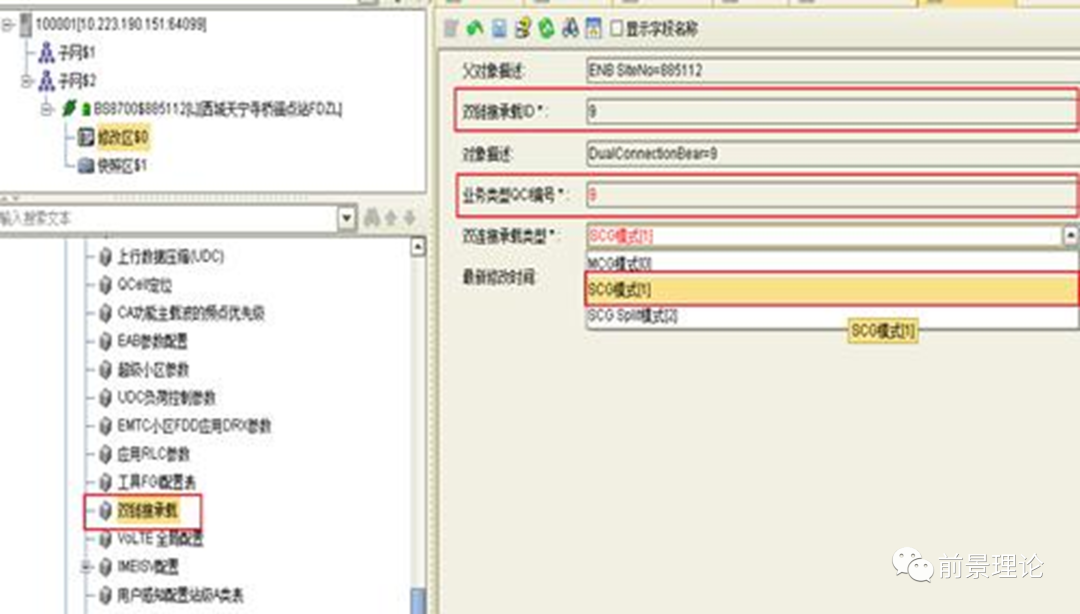

需要针对默认承载进行双链接承载类型的修改，默认承载现场需要根据实际情况来确认，一般为QCI9，也可能是QCI8、QCI6（可以在4G侧信令：Initial Context Setup Request 信令eRAB建立消息里面确认）。以QCI9为例，建议修改为“SCG模式[1]”，如下图所示。

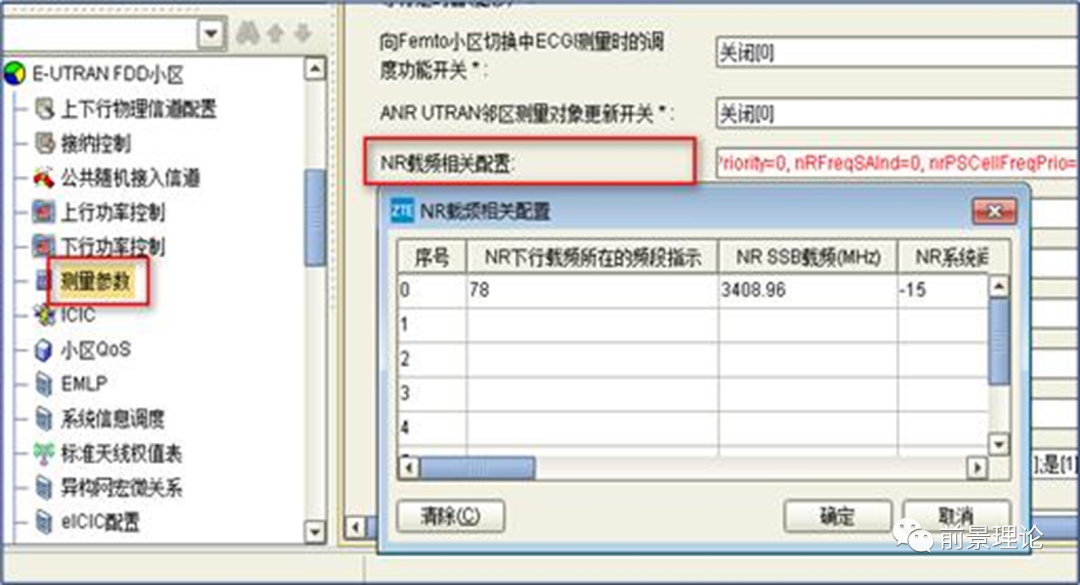

5、NR测量频点配置

在“E-UTRAN FDD小区”-->“测量参数”-->“NR载频相关配置”里面进行NR测量频点配置，最多可以配置8个NR测量频点。

其中，“NR下行载频所在的频段指示”和“NR SSB载频(MHz)”，分别配置需要测量的NR频点的Band指示和物理频点。

目前外场常见的几种“NR中心频点”、“NR SSB中心频点（NR SSB载频）”、“绝对频点point A”等的关系，请参照4/5G 频点转换表-1。

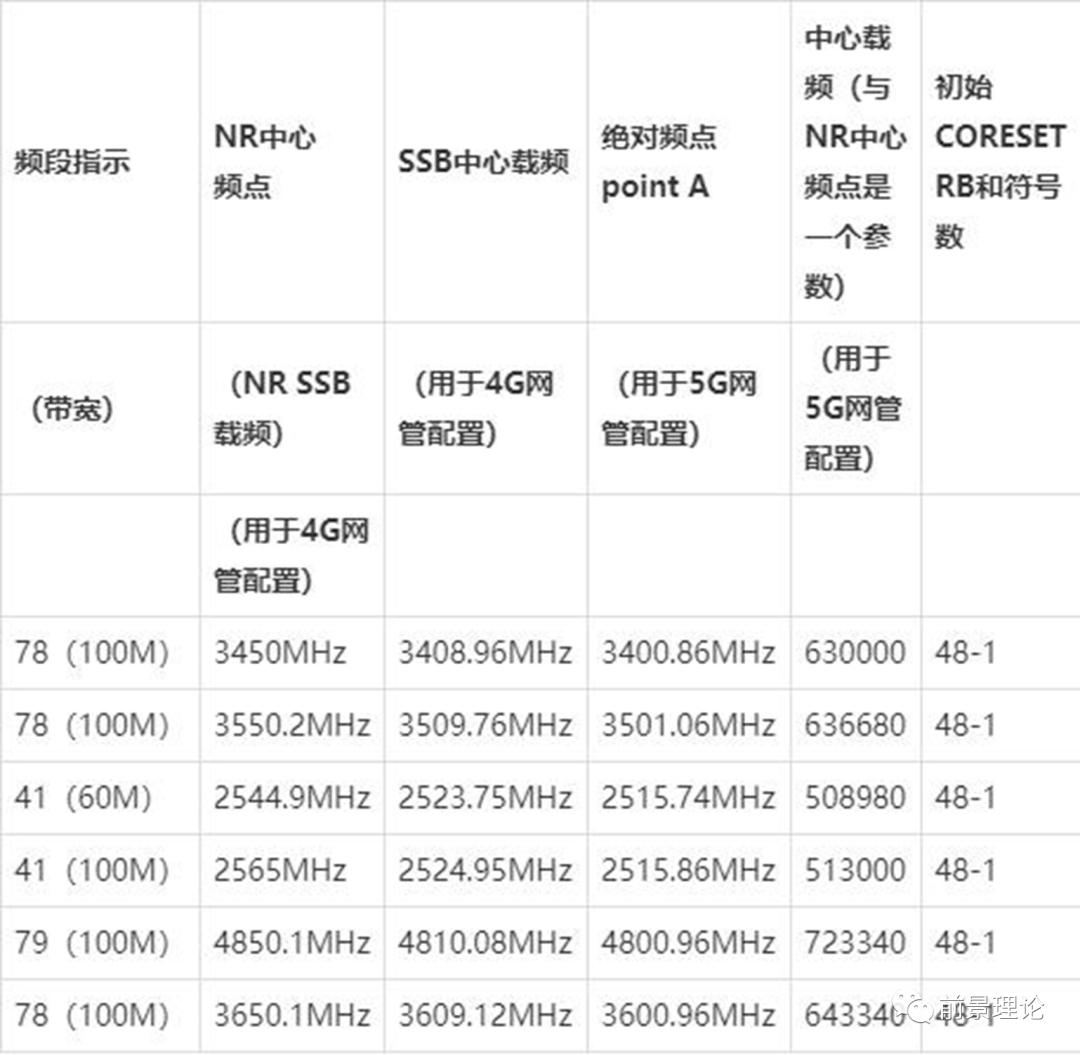

4/5G 频点转换表-1

比如，在5G网管上“NR中心频点”配置的是3450MHz，转化后4G网管上的“NR SSB中心频点（NR SSB载频）”为3408.96MHz，如下图所示，各场景的具体值，请参照4/5G 频点转换表-1。

同时，此处的“NR SSB中心频点（NR SSB载频）”与NR邻区中“载频频点”配置一致。

特别地，对于2.6G+4.9G双层组网场景，需要配置“频段指示”为41（2.6G）、79（4.9G）的两条NR载频配置，请参照4/5G 频点转换表-1进行配置。

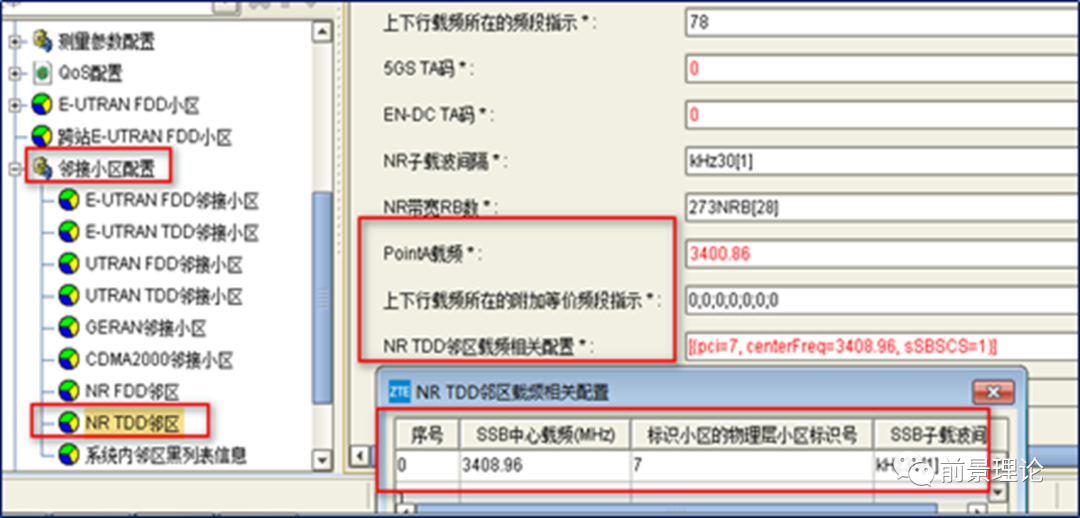

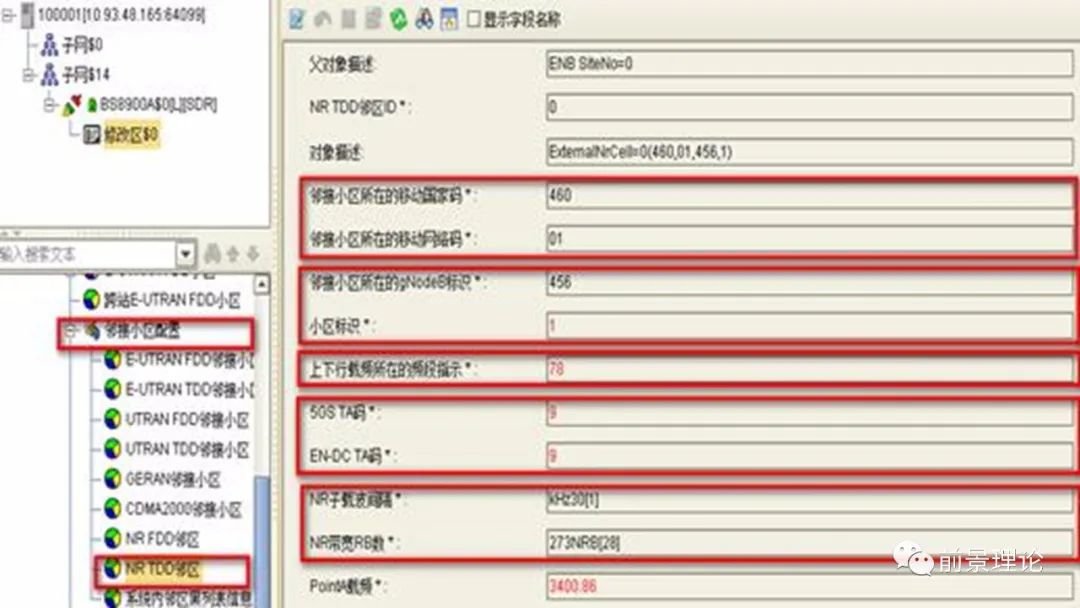

6 NR邻接小区配置

在“E-UTRAN FDD小区”--> “邻接小区配置”-->“NR TDD邻区”里面进行NR TDD邻区配置，该参数用于给LTE FDD小区配置“NR TDD邻区”。特别地，对于2.6G+4.9G双层组网场景，需要配置“频段指示”为41（2.6G）、79（4.9G）的多条邻区配置。

其中：

---邻区小区所在的移动国家码、邻区小区所在的移动网络码、邻接小区所在的gNodeB标识、小区标识、上下行载频所在的频段指示（与NR载频测量参数中的频段指示保持一致）：现场根据实际规划配置，与5G小区配置一致；

---5GS TA码、EN-DC TA码：现场配置为5G小区规划的TA码；

---NR子载波间隔：配置为“kHZ30[1]”；

---NR带宽RB数: 配置为“273NRB[28]”；

---PointA载频：必须与“NR中心频点”、“NR SSB中心频点（NR SSB载频）”对应。

---上下行载频所在的附加等价频段指示：保持默认配置，全部配置为“0”；

---NR TDD邻区载频相关配置：“SSB中心载频”与测量参数中的“NR SSB载频”配置一致；“标识小区的物理层小区标识号”配置为5G小区的PCI；SSB子载波间隔：配置为“kHZ30[1]”；

7、NR邻接关系配置

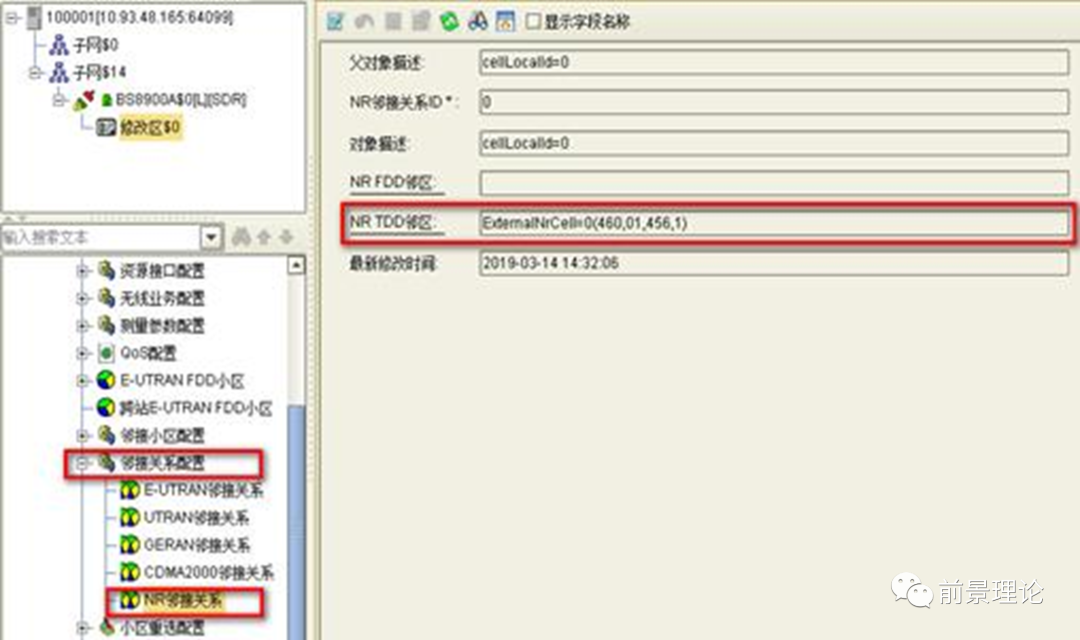

在“E-UTRAN FDD小区”-->“邻接关系配置”-->“NR邻接关系”里面配置NR TDD邻区关系，具体如下图所示。特别地，对于2.6G+4.9G双层组网场景，需要配置“频段指示”为41（2.6G）、79（4.9G）的多条邻区关系配置。

8、B1测量门限配置

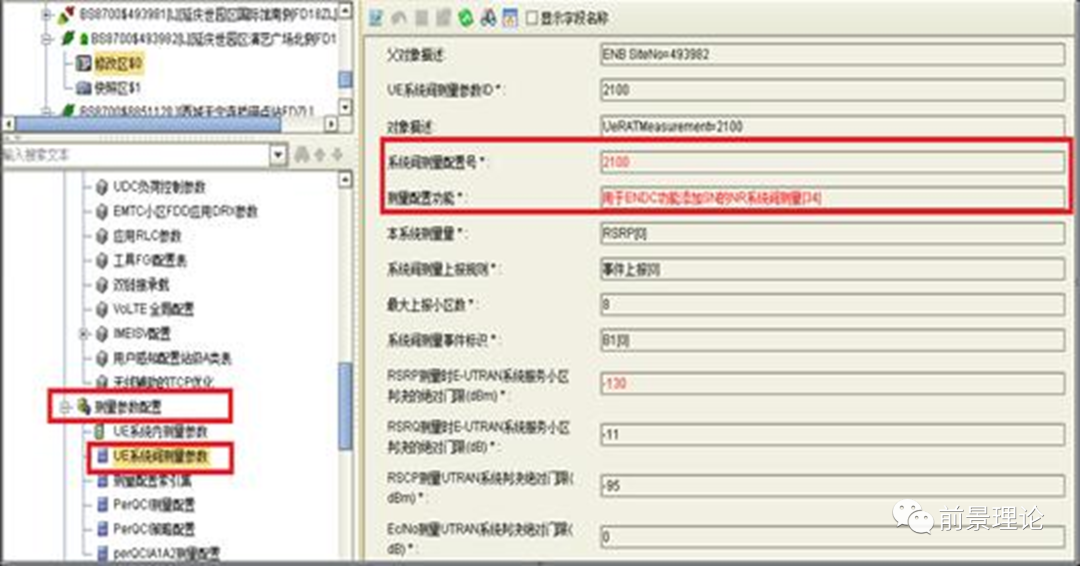

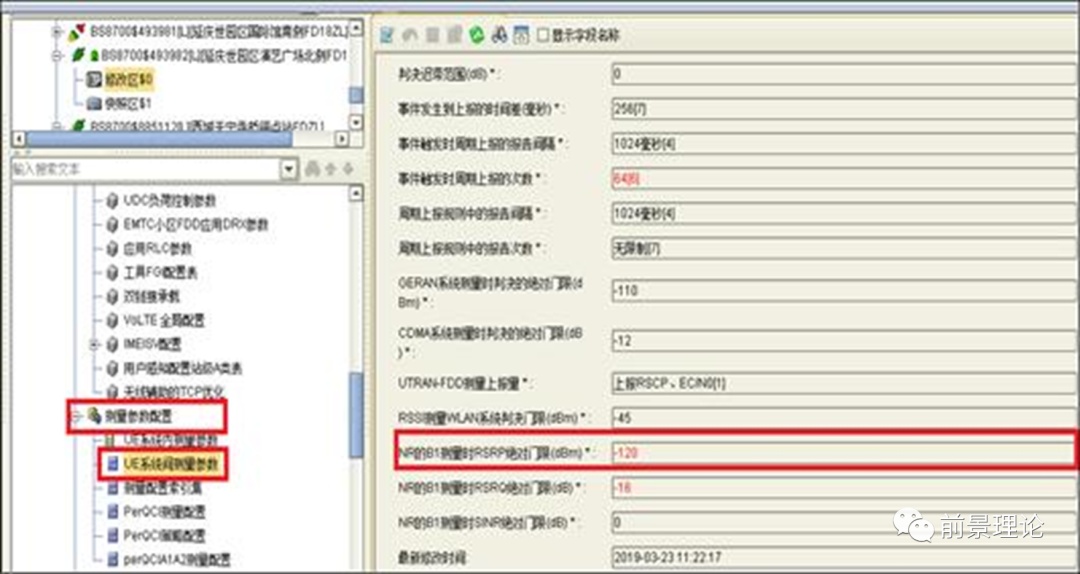

在“测量参数配置”-->“UE系统间测量参数”里面针对“系统间测量配置号”为2100的B1事件进行门限修改，修改RSRP门限为“-120”，现场也可以根据实际的测试情况进行门限调整，目的是5G小区的信号可以高于该门限，4/5G SN双连接可以正常添加，具体如下图所示。

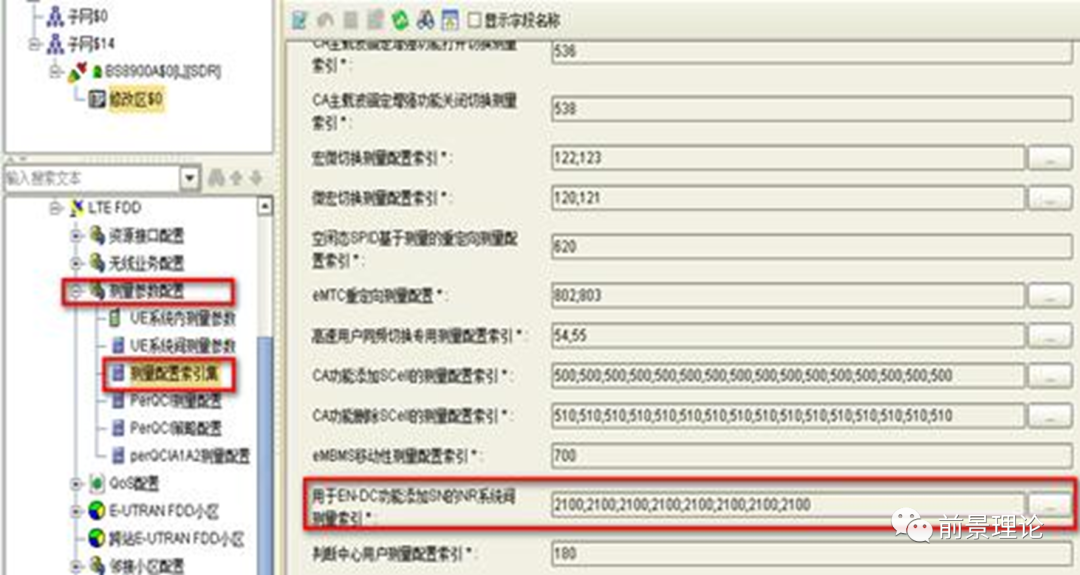

同时，在“测量参数配置”-->“测量配置索引集”里面，将“用于EN-DC功能添加SN的NR系统间测量索引”修改为“2100”，多个NR测量频点每个都要修改，具体如下图所示。

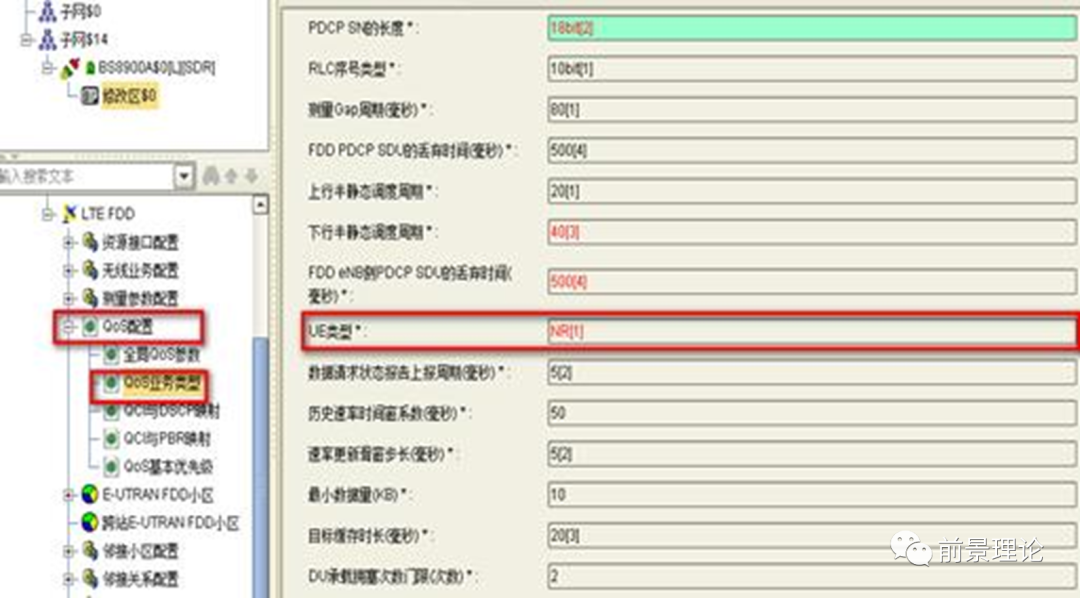

9 PDCP SN长度配置

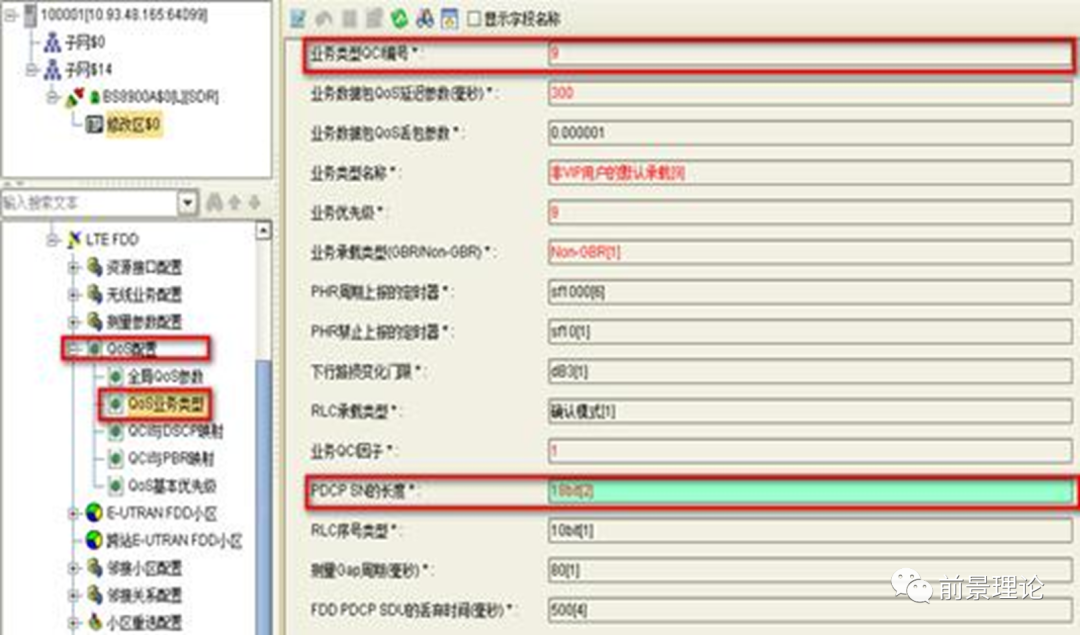

在“QoS配置”-->“QoS业务类型”里面，需要将默认承载（默认承载一般为QCI9，也可能为QCI8/QCI6，现场根据实际默认承载进行修改，可以在4G侧信令：Initial Context Setup Request 信令eRAB建立消息里面确认）的PDCP SN长度修改为与5G小区的PDCP SN长度一致，并且修改针对的是UE类型为“NR[1]”的那一条，修改为“18bit[2]”，具体如下图所示。

10 4G加密与完保配置

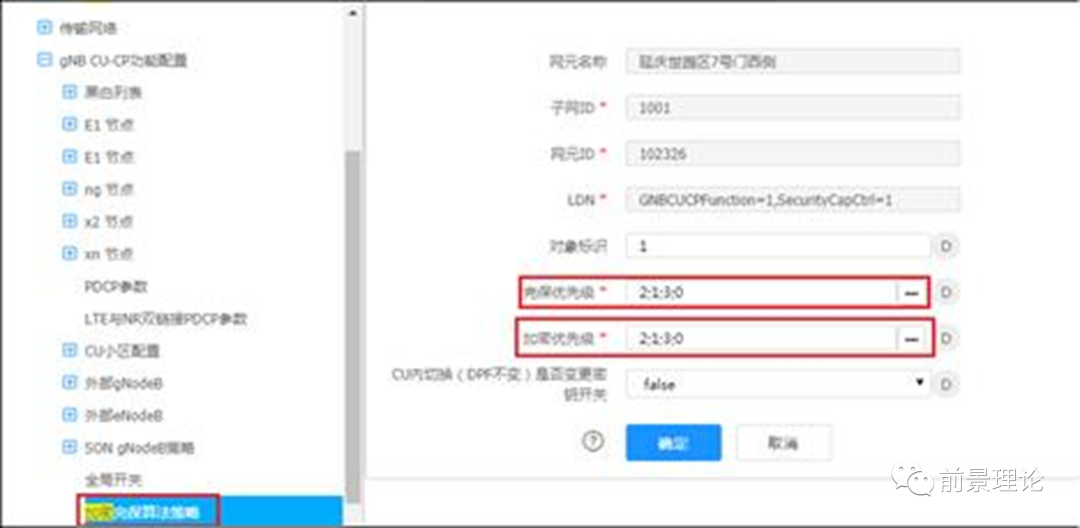

4/5G基站侧的加密和完整性保护算法的配置需要保持一致，否则会导致NSA业务不通。

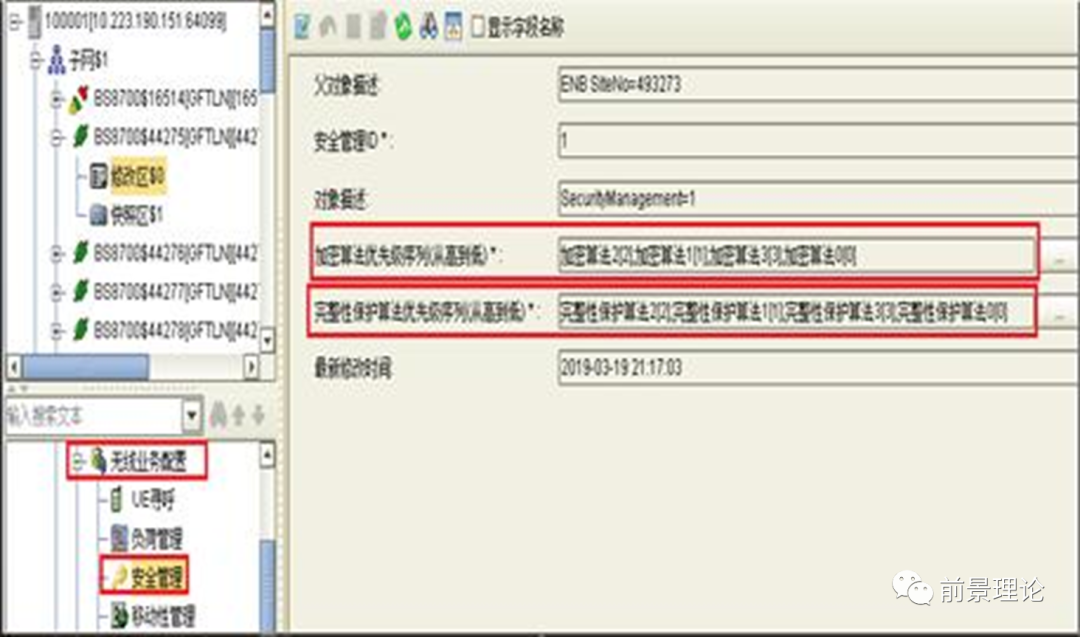

4G基站侧配置务必如下：即保持加密算法、完整性保护算法均为“2:1:3:0”，具体如下图所示。

11 下行流控模式配置

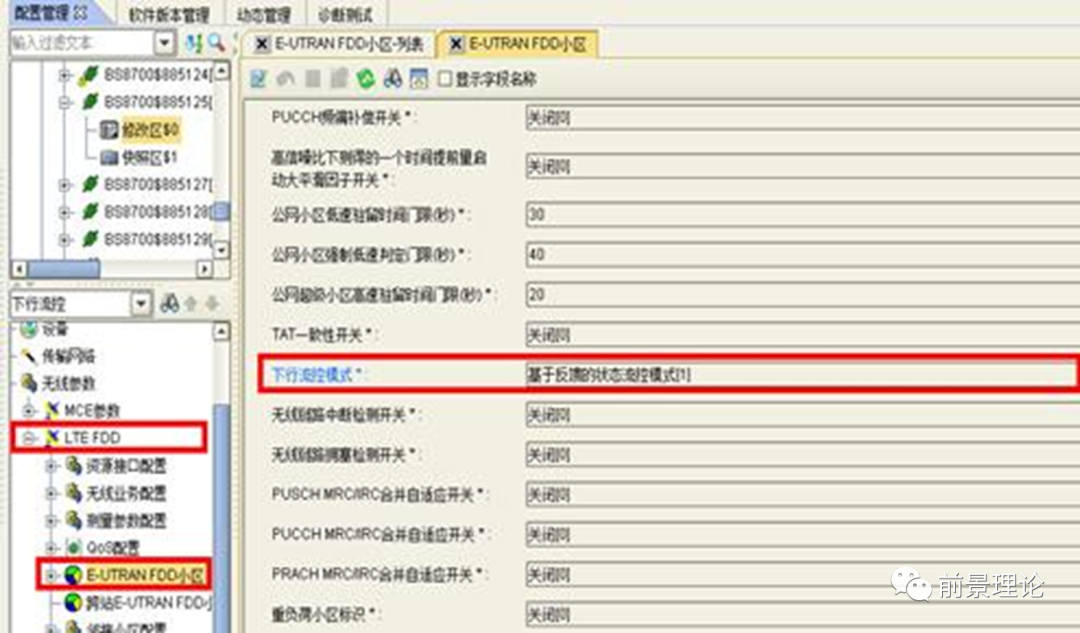

对于E-UTRAN FDD小区的“下行流控模式”，需要配置为“基于反馈的状态流控模式【1】”，具体如下图所示。

5G配置核查

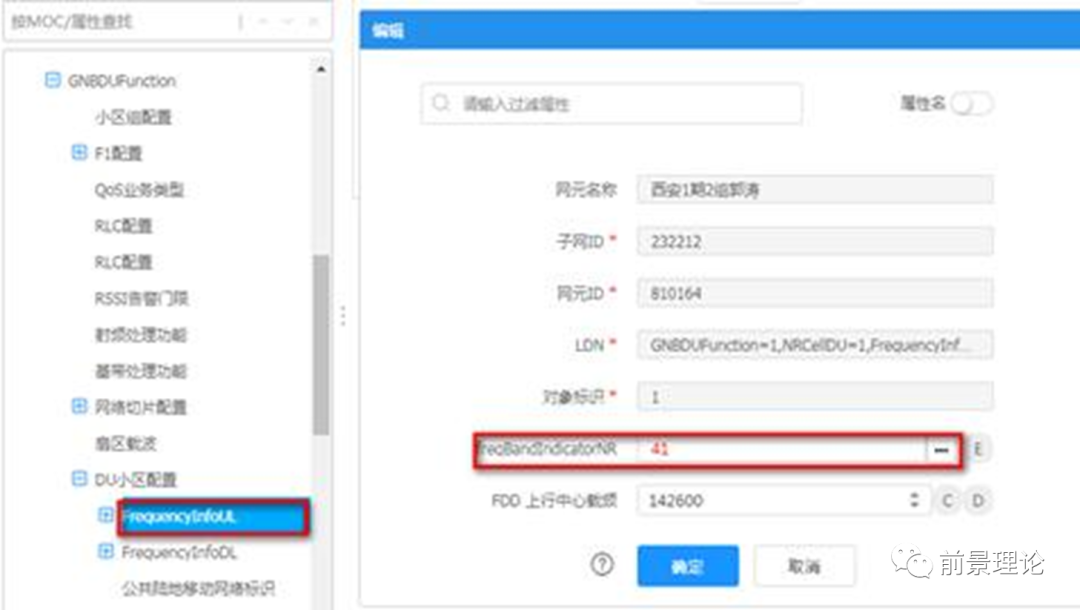

1 频段指示配置

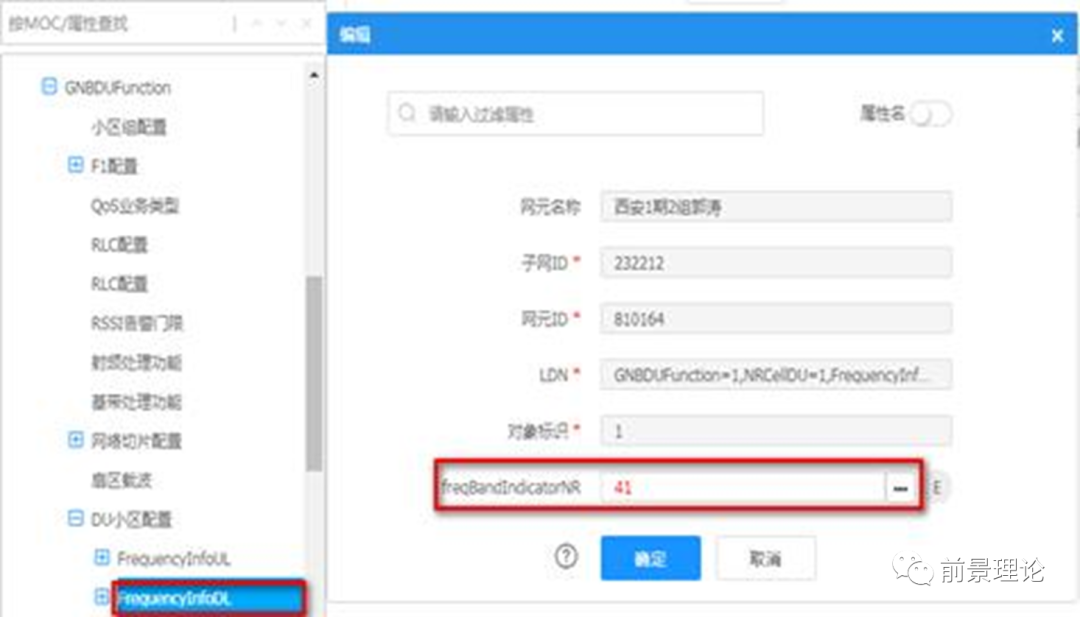

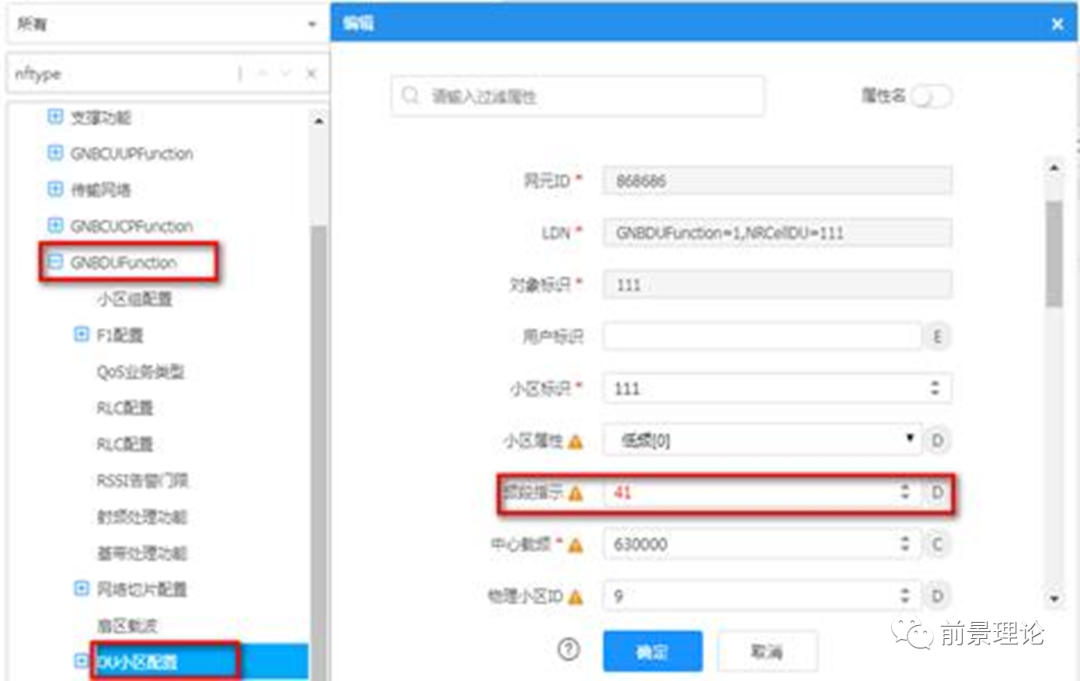

对于用V2.00.21.01P03版本开站，查询小区状态正常后，需要登陆UME网管进行“频段指示”配置修改。针对联通、电信3.5G频段，修改为“78”；针对中移动2.6G频段，修改为“41”；针对中移动4.9G频段，修改为“79”。以修改为“41”为例，如下图所示。

2 中心载频配置

站点开通后，登陆UME网管进行DU小区“中心载频”配置的核查确认，可以参考的/5G 频点转换表，确保中心载频信息与实际使用值一致。

3、PDCP SN长度配置

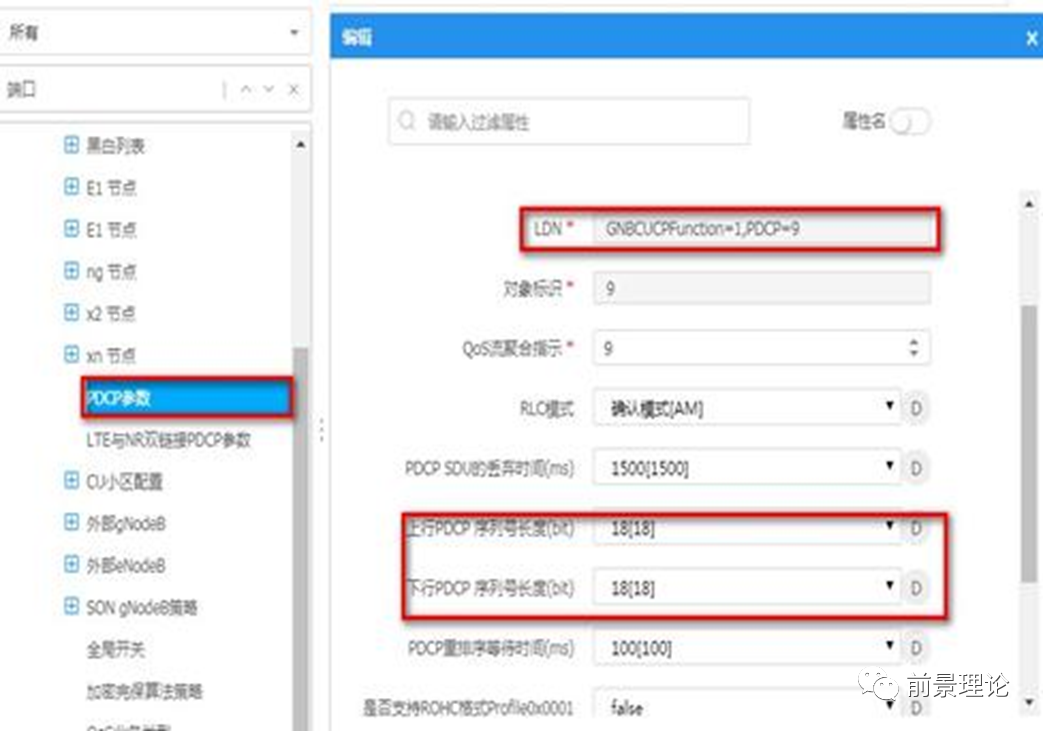

4/5G NSA组网，要求4G侧、5G侧的默认承载（默认承载一般为QCI9，也可能为QCI8/QCI6，现场根据实际默认承载进行修改）的PDCP SN长度必须一致。5G侧PDCP SN长度的修改，共涉及两处：“PDCP参数”与“LTE与NR双连接PDCP参数”，修改为“18bit[2]”，如下图所示。

1. PDCP参数：
