LTE系统内、系统间、外部干扰排查及处理
前景理论 2021-02-23

一、系统内干扰:

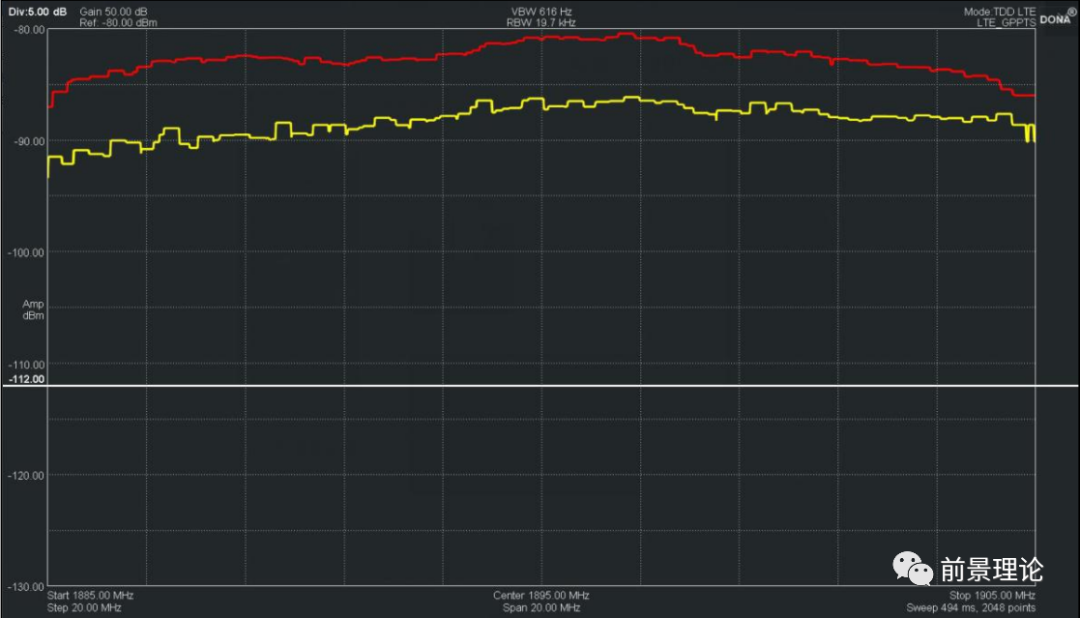

硬件故障干扰:设备故障是指在设备运行中,设备本身性能下降等造成干扰包括:RRU故障,RRU接收链路电路工作异常,产生干扰;天馈系统故障,包括天线通道故障,天线通道RSSI接收异常等,天馈避雷器老化,质量问题,产生互调信号落入工作带宽内。参数配置错误、覆盖问题、GPS失步(往往出现成片干扰)。

1.天馈馈线性能下降,优先排查,更换新的天馈馈线。

处理方案:机房到天线端两段馈线,分别对每段进行更换,通过后台观测底噪值,若干扰消除则可判定,更换完即可。

2.RRU设备性能不足、RRU故障,产生自干扰。

确认设备无告警,更换新的RRU设备,观察底噪值。

3.天线面板性能不足,产生自干扰。

旋转天线面板方位角,注意观察小区底噪的变化,若底噪一直相同,尝试更换天线面板,若底噪变化明显或者底噪恢复正常,则可能存在外部干扰。

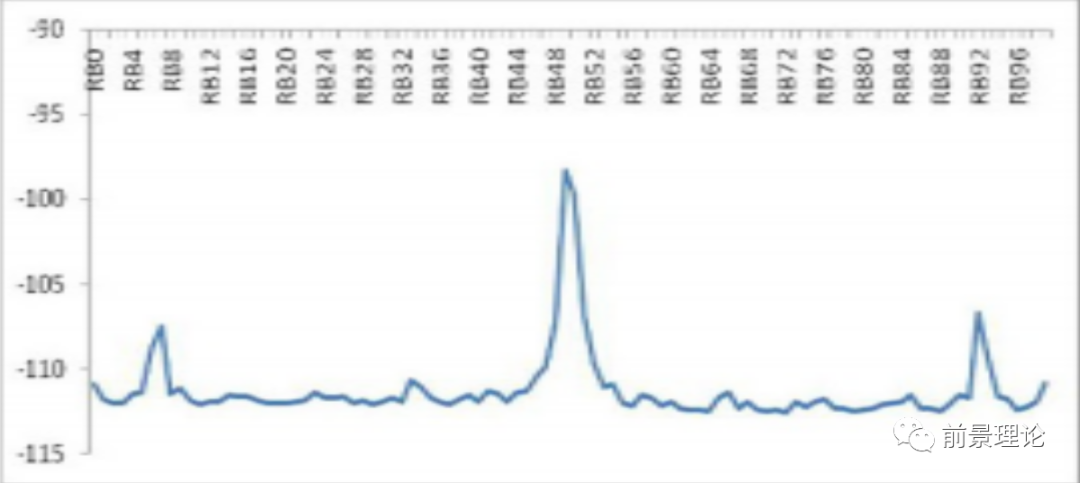

4.  GPS失步干扰:当GSP出现故障不工作时,会对周边其他小区产生明显的上行干扰;该干扰在频域100RBRB7RB48-RB51RB92呈明显尖峰突起状,其余RB干扰电平低。影响范围:GPS故障基站为圆心周边多个小区

故障原因:GPS馈线问题,无法搜索到GPS信号

GPS安装位置存在遮挡,导致锁星不足

GPS存在干扰

GPS板卡存在故障


二、系统间干扰

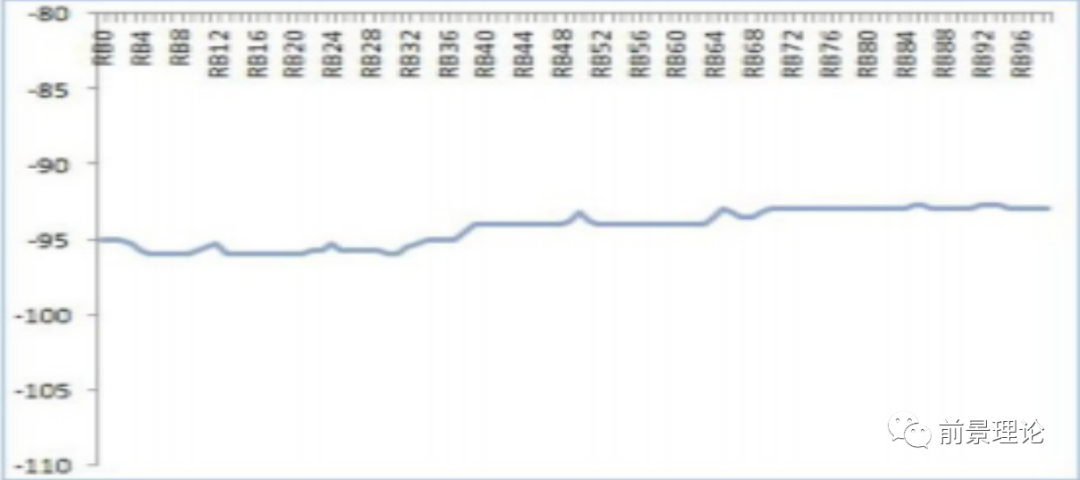

1.阻塞干扰:由于强度较大的干扰信号在接收机的相邻频段注入,使受害接收机链路的非线性器件产生失真,甚至饱和,称之为阻塞干扰,频域100RB的典型特征为:绝大部分RB均受到干扰,影响范围:单个小区。(本小区加滤波器)

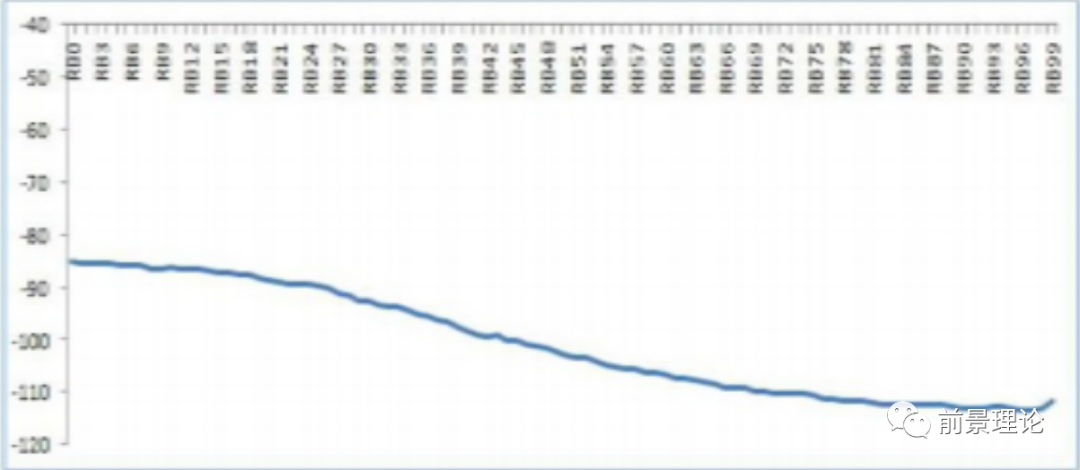

2. 杂散干扰:由于发射机中产生辐射信号分量落入受害系统接收频段内,导致受害接收机的底噪抬升,造成灵敏度损失,称之为杂散干扰,前端RB底噪较高,后端RB底噪较低,影响范围:单个小区。(干扰小区加装滤波器)

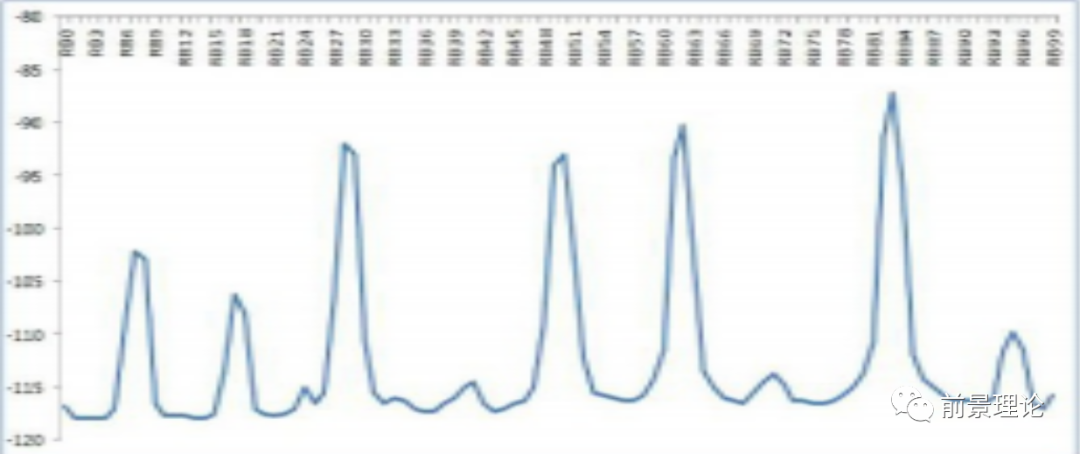

3.互调/谐波干扰:不同频率的发射信号形成互调/谐波产物。这些产物落于受害系统接收机频段内或频段相近导致干扰,称之为互调谐波干扰,某个或某几个RB呈尖峰突起状,未受干扰RB底噪很低。主要干扰源:GSM9002f1f1+f2DCS18002f1-f2且自身互调性能较差,影响范围:单个小区。

三、外部干扰

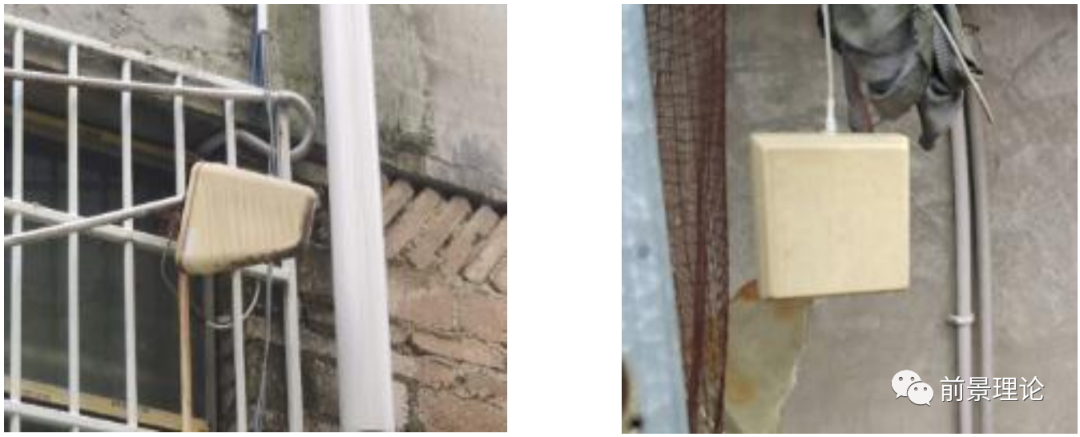

1.不符合规格的手机伴侣(对数周期天线、八木天线)产生干扰

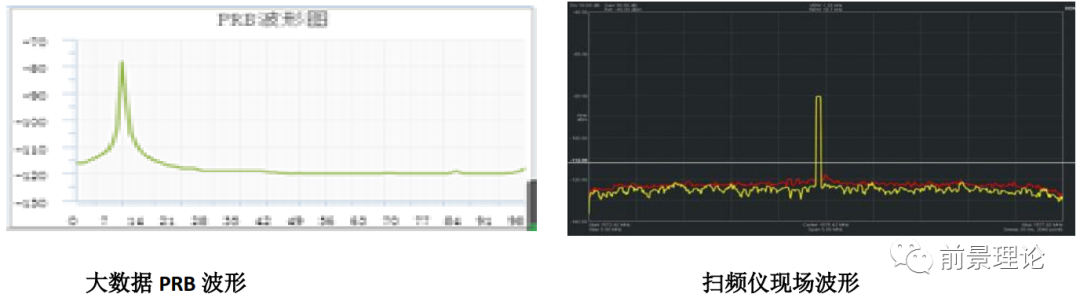

由于部分用户私自安装信号放大器,所使用的放大器不规范,会对部分频段造成干扰,该类干扰对的波形较为明显,如下图所示。

常见的放大器类型:

2.GPS屏蔽器

在以往的工作中,常遇到用户私自安装GPS屏蔽器,通常为抵押车库,为防止抵押人知道自己车的位置,用户常使用GPS屏蔽器进行信号屏蔽。此类干扰根据屏蔽器所开功率不同,影响范围不一,但周边干扰小区会存在GPS锁芯不足的现象。

3. 信号屏蔽器

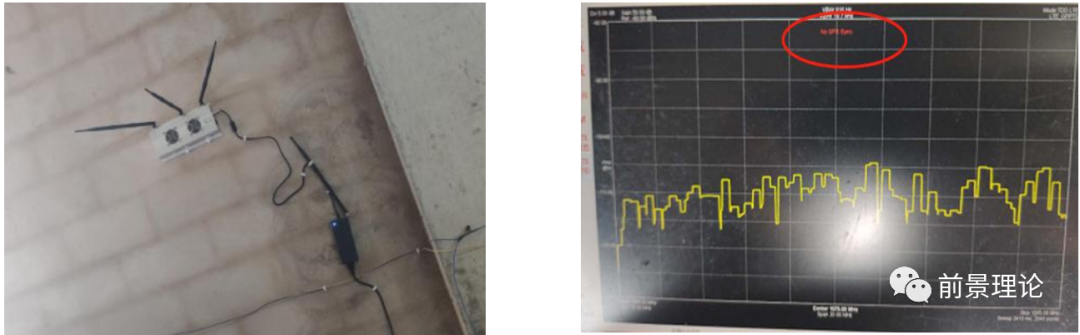

部分机关由于管理要求安装信号屏蔽器或者学校由于考试安排需临时使用屏蔽 器,在信号屏蔽器开启期间,会对周边覆盖该区域的小区造成高干扰,通常为成片 高干扰,往往是 100PRB 全部有抬升且底噪均较高。现场扫频仪波形图如下:

4.无限监控回传设备(公安机关监控及电梯回传监控)

部分物业由于在电梯内安装了监控无线回传装置且使用频段与小区使用频段相近,导致存在干扰。需关闭监控回传装置进行验证。

5.伪基站

部分不法分子使用伪基站进行非法广播或者公安机关需定期对用户进行检测需安装伪基站,当伪基站所使用的频段不符合规定或者频段相近时会存在干扰。
