DPF如何排查故障及其解决方法
电控知识搬运工 2023-05-23

DPF工作原理介绍

DPF是一种用于过滤发动机排气中固体颗粒(主要为碳烟)的装置,起到降低PM排放的目的。

正常工作模式下,DPF过滤并收集排气中的碳烟。当DPF中的碳烟达到一定量之后,排气被压增大柴油机性能便开始下降,需要再生DPF,即烧掉DPF中累积的碳烟,以便DPF能持续不断的收集排气中的颗粒物。


DPF相关报错


DPF错误排查一

P2002 F0 DPF过滤效率过低故障, PM排放超 25mg/kwh

故障逻辑:颗粒物传感器在开始工作后检测到电流值且超过限值

可能原因:1)DPF损坏漏碳 2)颗粒物传感器被污染内部存在导电颗粒

排查指导:

1)脱开DPF后端(若DPF和SCR可拆分)或使用内窥镜(若DPF和SCR不可拆分)观察DPF后端情况,或者检查排气管尾端积碳情况。若明显变黑,则可确定DPF烧毁,需要更换DPF。


DPF错误排查二

P2002 F0 DPF过滤效率过低故障, PM排放超 25mg/kwh

排查指导:

2)更换DPF后需要注意事项:

• 确保车辆使用数据为最新版本且与车辆用途匹配,若版本过老,请更新至最新版本。

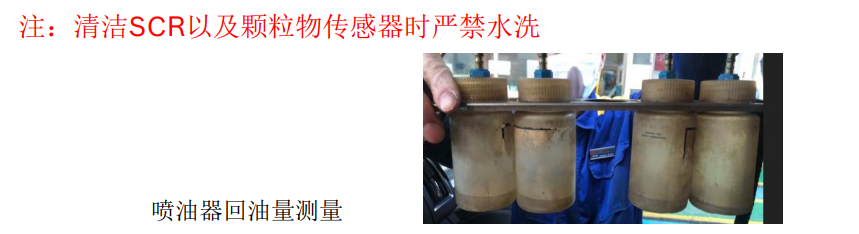

• 脱开发动机排气管(DOC前),原地急踩油门检查发动机是否有明显黑烟冒出,若有黑烟需要检查发动机进气管路是否有漏气,脱开,节气门(推至最大开度观察回位时间)EGR阀(拆开看是否存在结焦卡滞)是否存在卡滞等,测量喷油器回油量(怠速1分钟每缸10ml左右为正常)。

• 同时,更换DPF后需要清理之前漏到SCR以及颗粒物传感器处的积碳,否则积碳再次进入颗粒物传感器会引起误报错。可使用气枪反复吹SCR,清洁颗粒物传感器。清洁完成后试车确认故障修复。


DPF错误排查三

P2463 85/P2463 F0 颗粒捕集器(DPF)吸附颗粒过载/预过载

故障逻辑:DPF内碳载量超过限值

可能原因:车辆运行工况无法触发再生导致颗粒物过载

排查指导:

1)该故障代码不需要更换DPF,拆下DPF进行清洁,可使用气枪进行反吹(DPF后端吹气)或使用专业清灰设备操作,严禁直接用水清洗DPF!

2)清洁完成后将DPF装回车辆,使用诊断仪重置DPF颗粒数后触发服务站再生/试车触发行车再生,至碳载量下降到允许值后结束。(服务站再生碳载量下降到14g左右。行车再生碳载量下降到5g左右)

3)告知用户若车辆运行工况触发不了再生,需要定期触发服务站/驻车再生

注:该故障代码不需要更换DPF,严禁使用水/清洁剂清洗DPF!

DPF错误排查四

P2459 F0 DPF再生频率超限

故障逻辑:特定里程内DPF再生次数超过限值

可能原因:DPF进入再生后异常退出过于频繁

排查指导:

1)检查DOC上游温度传感器T4,DPF上游温度传感器T5是否插反,或者传感器是否存在进水现象。

2)检查进气管路是否存在异常,节气门和EGR阀是否卡滞,空气流量计HFM是否测量不准确(可跟车观察实际进气量和目标进气量是否存在较大差异)。

3)检查喷油量是否准确,可通过测量喷油器回油量确定。


DPF错误排查五

P244B 00 颗粒捕集器(DPF)两端压差过大

故障逻辑:DPF两端压差传感器测量压差超过限值

可能原因:DPF堵塞

排查指导:

1)参考DPF过载

DPF错误排查六

P226D 09颗粒捕集器(DPF)被移除或失效

故障逻辑:DPF两端压差传感器测量压差低于限值

可能原因:1)DPF载体未装或破损 2)压差传感器管路脱开 3)压差传感器管路插反 4)压差传感器失效

排查指导:

1)检查载体是否出现破损,脱开DPF端或者使用内窥镜观察

2)检查压差传感器管路是否脱落

3)检查压差传感器管路是否插反

4)更换压差传感器做交叉试验


DPF错误排查七

P2452 12/P2452 11DPF压差传感器电压信号高上限/低下限

故障逻辑:DPF压差传感器电压高于上限/低于下限

可能原因:1)压差传感器线路故障2)传感器失效

排查指导:

1)检查传感器线束(供电,信号,接地)是否存在短路,开路

使用万用表测量各线束电压确定

2)传感器交叉实验
