电动机接线头判断浅谈:揭秘电动机接线头的识别方法和注意事项
eetrendadi 2023-12-06

如果三相电机的这6个线头弄乱了,那么怎么判断这些接线头呢?本文小编就给大家分析一下。

先要用万用表的电阻档,把3组线圈找出来,这个比较容易,只要两两之间是通的(一般电阻都很小,比如几欧姆以内),说明就是一组线圈的两个线头,确定线头后,下来就要判断三组线圈的同名端。

三相电机的三组线圈,理论上是一致对称的,在正常工作时候,如果负载没有异常,星形接法的时候,它们之间在零线上产生的电流为零。如果反过来理解,把它们当作发电机来发电,比如手摇转轴,理应在零线上也不会产生电流。因为电机里边有剩磁,所以反过来发电是可以的,虽然产生的电流非常小,但是已经足以能用来判断同名端了。

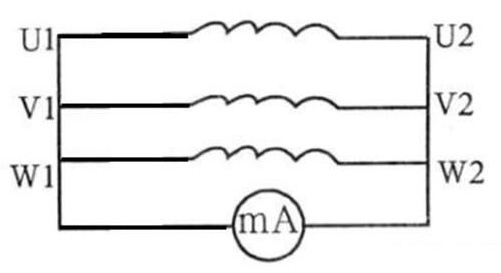

利用这个道理,如果三组线圈的同名端同时接成星形的连接点,这个连接点不会有电动势,串联一个万用表电流档进去,这个万用表并不会有电流流过,也就是万用表的显示电流值为零。如果其中一组同名端弄错了,会造成三相线圈发电过程中,星形连接点会产生电动势,会让一定的电流流过万用表,随便调转某组线圈的两头,一直到让万用表显示的电流为零为止,这时候就可以给每组线圈标注上U1、U2、V1、V2、W1、W2六个线号。
