CAN总线BusOff故障频发?专家教你轻松应对!
电控知识搬运工 2024-06-14

在现代汽车技术中,CAN总线扮演着至关重要的角色,它连接着汽车内部的各个ECU节点,确保它们之间的信息流通无阻。然而,当CAN总线出现故障,尤其是其中一个节点进入Bus Off状态时,整车的通讯将受到严重影响,甚至可能带来安全隐患。因此,对于新能源汽车行业的工程师而言,深入理解CAN总线Bus Off原理及其解决策略至关重要。

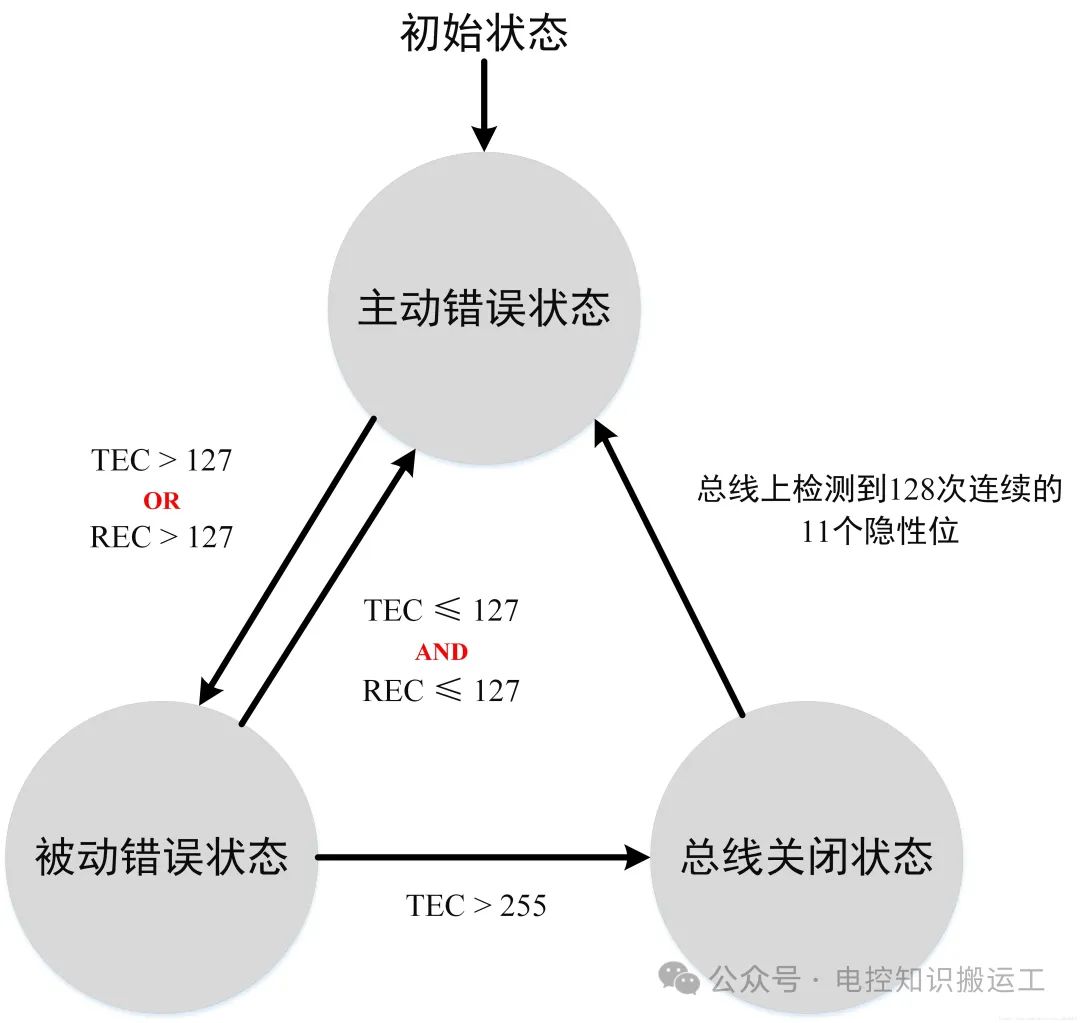

CAN总线的工作原理基于错误检测和隔离机制。当总线上发生持续的数据错误时,CAN控制器内部的错误计数器会累积。一旦错误计数达到总线关闭的阈值,该节点就会被从总线上隔离出去,不再参与与其他节点的网络通信。这种机制旨在保护整个CAN网络的稳定性和可靠性。

引起CAN总线Bus Off的原因多种多样,主要包括物理层线路故障、CAN控制器或收发器故障以及CAN总线信号干扰等。例如,CAN线路的开路、短路或接地问题,以及CAN控制器内部的故障,都可能导致节点进入Bus Off状态。此外,新能源汽车中逆变产生的强电流干扰也可能导致CAN信号收发错误,进而引发Bus Off故障。

针对CAN总线Bus Off的解决策略,首先需要找到引起故障的根源。这通常涉及到对Bus Off寄存器的值进行检查,以及对CAN控制器的驱动和相关寄存器进行初始化操作。然而,仅仅依靠这些补救措施是不够的,还需要通过编程控制节点从Bus Off状态恢复的过程,以避免频繁发生总线关闭问题。

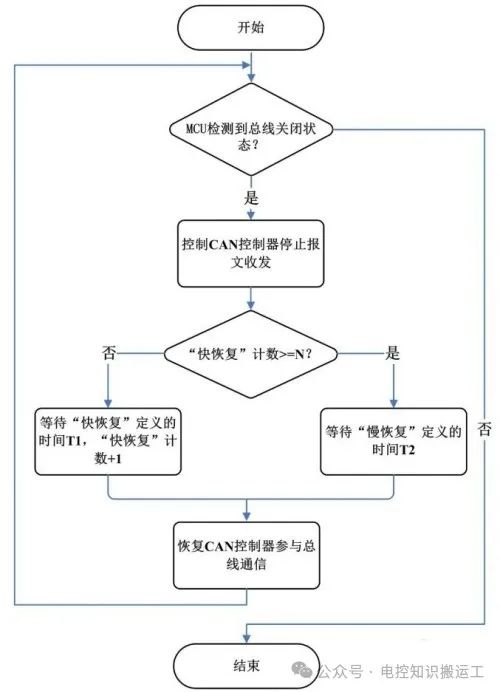

在实际应用中,通常会采用“快恢复”和“慢恢复”策略来控制节点从Bus Off状态恢复到正常通信状态的时间。同时,针对汽车内部强干扰的问题,也需要采取一系列措施来减少干扰对CAN总线的影响。这包括加大CAN线缆的双绞程度、使用隔离收发器和限幅器、增加感性防护器件以及使用专用的信号保护器等。

综上所述,对于汽车CAN总线Bus Off故障的处理,需要综合考虑物理层、控制器和收发器、信号干扰等多方面因素。通过深入分析故障原因并采取有效的解决策略,可以确保汽车CAN总线的稳定性和可靠性,从而保障行车安全。
