电抗器的结构特点
网络整理 2021-11-26

随着电力电子技术的广泛应用与发展,供电系统中增加了大量的非线性负载,如低压小容量家用电器和高压大容量的工业用交、直流变换装置,特别是静止变流器的采用,由于它是以开关方式工作的,会引起电网电流、电压波形发生畸变,从而引起电网的谐波“污染”。这时候的电抗器有了它的作用。

例如电抗器通过导体通电产生的一定空间范围内的磁场,从而使得产品具有一般意义上的感应效果,除此之外,我们还可以发现市面上的电抗器可以进一步进行详细细致的分类,根据结构和特点,包括功能用途方面的差异分为各种各样的电抗器。

电抗器结构特点

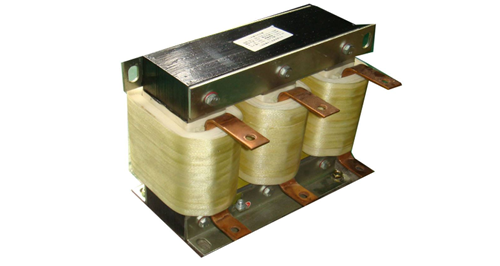

1、ZY-QKSG型干式铁芯起动电抗器的铁芯采用优质进口冷轧硅钢片,芯柱由多个气隙分成均匀小段,气隙采用环氧板作为隔绝,并采用高温高强粘接剂,以保证气隙在电抗器运行时不发生变化。

2、铁芯端面采用优质硅钢片端面胶,使硅钢片牢固地结合在一起,大大减小了运行中的噪音,并具有较好的防腐蚀性。

3、线圈绕包式结构,线圈主绝缘采用玻璃纤维浸渍环氧树脂,热烘固化后在真空下浸以耐高温绝缘漆,该线圈不但绝缘性能好,而且机械强度高,能耐受电机启动时的大电流冲击和冷热冲击而不开裂。

电抗器的两种结构形式以及优缺点对比

电抗器的两种结构形式以及优缺点对比

电抗器的结构形式主要有空芯和铁芯两种结构。这两种结构有什么不同呢?空芯电抗器的主要优势有哪些?

铁芯结构的电抗器主要优点是:损耗小,电磁兼容性叫好,体积小。缺点是:有噪音并在事故电流较大时铁芯饱和失去了限流能力。当干式铁芯且采用氧树脂铸线圈的电抗器,其动、热稳定性均很好,适合装在柜中。油浸式铁芯电抗器虽然体积大些,但噪音较小,散热较好,安装方便,适用于户外使用。

空芯电抗器的主要优点是:线性度好,具有很强的限制短路电流的能力而且噪音小。缺点是:损耗大,体积大。这种电抗器户内,户外都适合,但不适合装在柜中。在户外安装容易解决防止电磁感应问题。采用分相布置“品”字形或“一”字形。这样相间拉开了距离,有利于防止相间短路和缩小事故范围。所以这种布置方式为。当场地受到限制不能分相布置时,可采用互相叠装式产品。三相叠装式产品的B相线圈绕线制方向为反方向使支柱绝缘承受压力,因此在安装时一定按生产厂家的规定。
