介绍4种防反接、防过压保护电源电路
0
245浏览
0评论
0点赞
2023-06-09

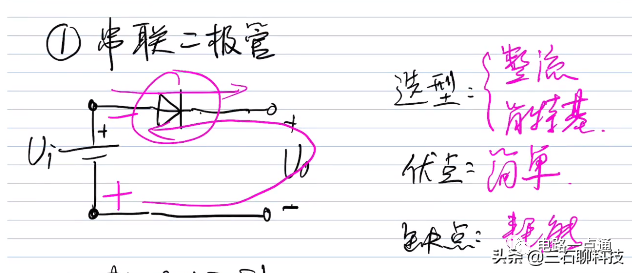

1、串联二极管

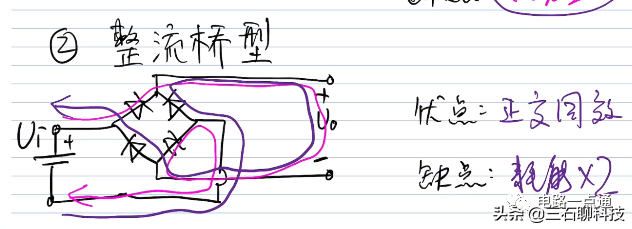

2、整流桥

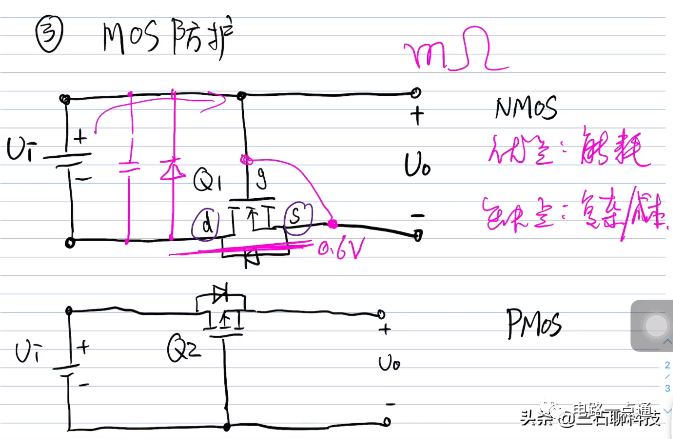

3、MOS防护
G:gate 栅极;S:source 源极;D:drain 漏极

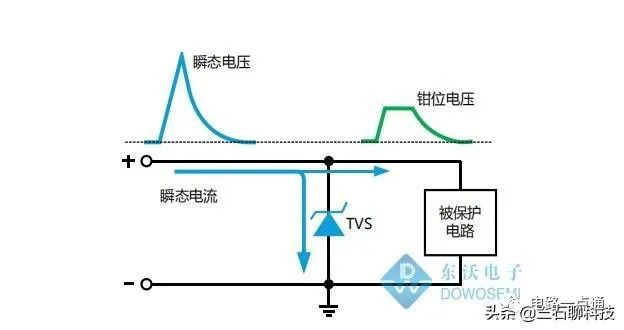

4、保险丝+TVS
TVS选用5V规格:当电压大于5.6V时反向导通。瞬态按捺二极管的作业原理
瞬态按捺二极管(瞬态电压按捺器)(TVS)的作业原理与(压二极管又名齐纳二极管)稳压二极管相同,但构造上有差别。其最大的差别是通常稳压二极管构成的PN结面积很小,它能接受的反向电流(反向电流是指二极管在规则的温度和最高反向电压效果下,(电路一点通)流过二极管的反向电流)较小。通常小功率稳压管(0.5~1W)其最大反向电流为几十毫安到几百毫安;而瞬态按捺二极管的PN结面积较大,可耗散的功率较大,答应最大的反向电流可达几安到几十安。因而它能够吸收瞬时高电压脉冲所形成的刹那间大电流。通常稳压二极管是0.5~3W,而瞬态二极管达300W到1500W,有些用于高压的可达10kW以上。保险丝选用自恢复保险丝:当电流变得非常大是电阻也变得非常大,过段时间自恢复。后端接一个大电容:5V电路突然接入12V电源,虽然TVS会导通但是也是有一个时间差,后端电路会受到冲击。后端加入一个大电容,电压会有一个缓慢爬升的过程,基本升到5.6v左右停止。
