镍镉电池自动充电器电路图
eeskill 2022-06-30

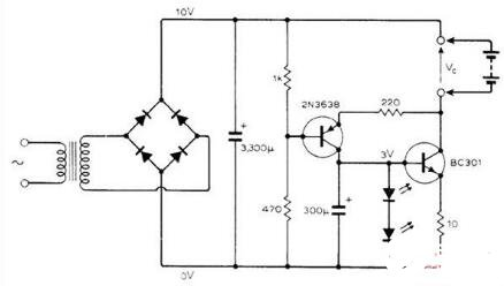

镍镉电池充电器电路图

在恒定电流的系列里,给四个尺寸是D的电池充电,并且带有自动电压限制。BC301晶体管作为电流源,并且带有基极电压,这个电压用2个LED稳定在大约3V。LED也用来显示充电状态。

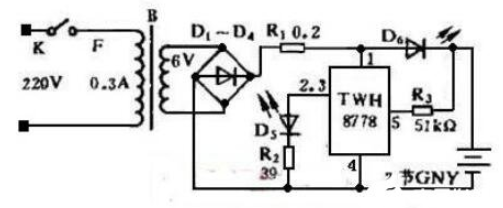

简式镍镉电池充电器电路图

电路如下图所示,220V市电经变压器B降压,D1~D4整流后,通过R1、D6给两节电池充电,D6发光表示正在充电。此时TWH8778(它属于高速集成电子开关,可用于各种自动控制电路。它外形简单,外围电路简单,内部包含过热,过压保护电路。其内部具有过压、过流、过热保护功能,可以适合大电流的驱动开关领域应用。在一些定时器、报警器等实用电路中广泛使用)的控制端5脚开启电压太小,电路不导通,D3不亮。随着充电的继续进行,电池端电压逐渐升高,5脚电压也达到开启电压,使其输入端和输出端接通,即D2亮,表示电池已充足电。

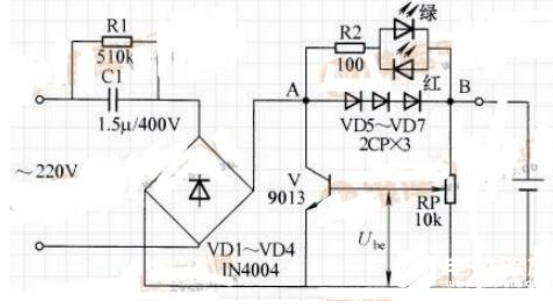

镍镉电池自动充电器电路图

镍镉电池自动充电器具有状态指示功能。充电时发光二极管发绿光,充满后,保护电路动作,发光二极管发红光,以指示电池已充满。它也可对普通锌锰电池进行充电电路如图所示。

电路工作原理:电容C1、二极管VD1~VD4构成降压(限流)、整流电路。由于电容的内阻很大,则输出近似为恒流,经二极管VD5~VD7给电池充电,并在VD5~VD7上产生约2.IV的电压,使发光~二极管发光(绿色),作为充电指示。三极管V和电位器RP组成自动保护电路,当电池充满后,V饱和导通,自动切断充电电流。同时A点电位下降到0.5V左右,这时,VB》YA,使红色发光二极管发光9表示充电结束。

电路调试:对于单体镍镉电池其标称电压为1.2V,当放电至IV时,就应进行充电。当充电至1.35V时,基本上充满了。所以,如果同时对2节5号镍镉电池充电时,则充满后,电池两端电压可达到2×1.35V=2.7V。这时,调节RP使三极管V饱和导通,平时V截止即可。如果要同时充4节,应重新调整RP,以改变保护电路的工作电压。因该电路带有市电,调试时要注意安全。
