74LS161系列是计数器芯片。74LS161系列同步,可预置计数器的特点是内部进位超前,用于高速计数设计。74LS161系列操作模式消除了通常与异步(纹波时钟)计数器相关联的输出计数峰值,但是计数峰值可能出现在(RCO)纹波进位输出上。缓冲时钟输入触发时钟输入波形上升边缘的四个触发器。


74LS161系列主要功能:

内部查找快速计数

进位输出为n位级联

同步计数

同步可编程

负载控制线路

Diode-Clamped输入


SN74LS161AN引脚图及图解:

SN74L161AN引脚图

SN74L161AN引脚图解


74LS161系列功能表:

SN74L161AN原理图

SN74L161AN真值功能表


74LS161系列真值表:

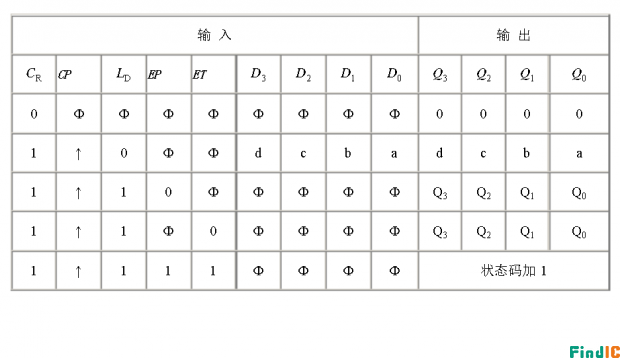

SN74L161AN真值数据表

SN74L161AN真值数据表1

SN74LS161AN核心参数:

商标: Texas Instruments

位数: 4 bit

计数顺序: Up

工作电源电压: 4.75 V to 5.25 V

最小工作温度: 0°C

最大工作温度: + 70°C

输出电流: 8 mA/- 400 uA

封装: PDIP-16

计数器类型: Binary

逻辑系列: LS

工厂包装数量: 25

单位重量: 1 g
