PCB布线设计要点
硬件设计技术 2024-05-15

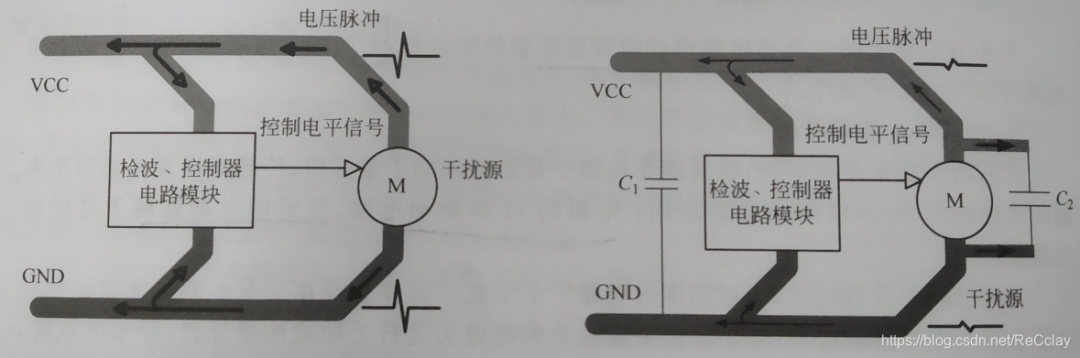

1、在干扰源模块的两段并联去耦电容,吸收不连续工作的负载产生的电压波动。此时需要注意,电容的引脚与被供电器件的之间的间距越小,电容的ESR越低,越能吸收掉器件产生的干扰。(去耦电容要靠近元器件)

相应的,连接电容的线宽自然和电机的一样了,这个画PCB要注意。

一般的器件对电源噪声有一定的容限,电源电压在一定范围内波动,器件都可以维持正常工作,但这只是单个器件的理想情况,实际一个电路板是多个模块协同工作,模块之间有电平信号的传输。这个时候,地线上的噪声往往会产生范围较大的影响,导致电路出现各种异常现象。比较明显的是数字电路的电平识别错误,模拟信号的数值跳变,ADC采集的电压不稳定。所以地线作为参考地,一定不能有这么大范围的波动,如何解决呢?
