4种常见的开关电源维修问题
电路一点通 2024-06-20

在维修电源时经常可以遇到,有电压输出,但一接上负载,电压马上就掉下去的情况。输出电压稳不住,造成的原因也多种多样,有时候元件都换了一遍,还没解决问题。

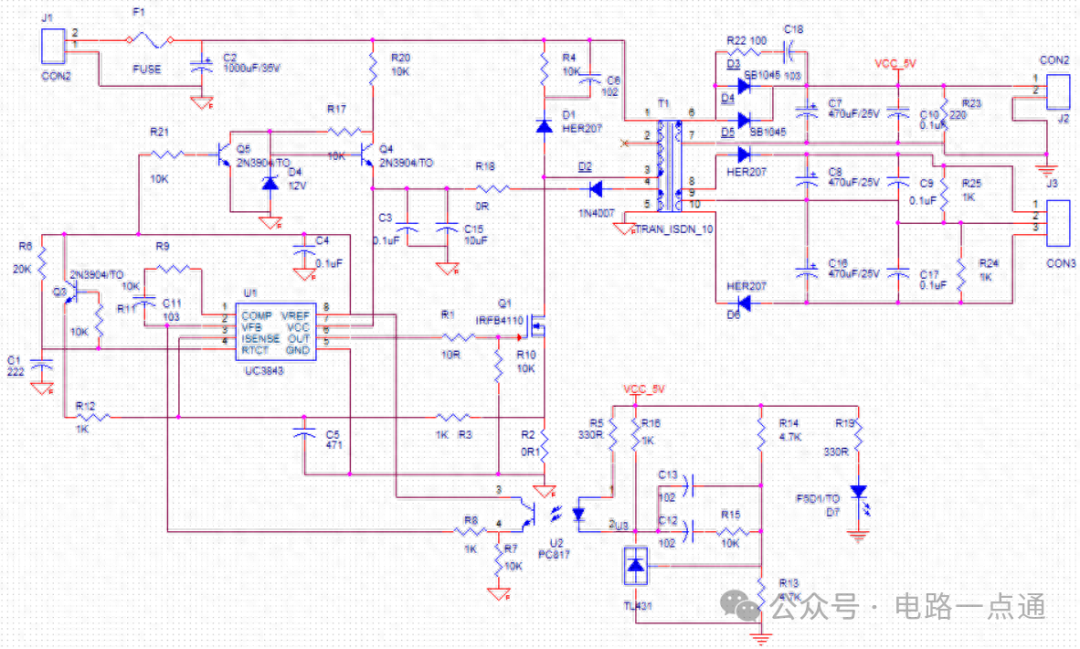

48V转正负15V电路图

第一,电容损坏,这最常见,C7,C8,C15明显可以看到鼓包漏液。还有的表面看不出来的,外观完好无损,实际上也没有容量了。还有漏电严重的,失去电容特性,变成电阻了。电容容量不够滤波,交流分量大,反馈电压不稳定,不能有效反馈次级电压。


第二,芯片的启动电容C15容量不足,也不能带起负载,由于电容不能给芯片提供电压,此处电压是启动电阻和辅助电源供给的,如果电容容量不足,不能稳定电压,7脚VCC电压就是MOS管的驱动电压,驱动电压低,MOS管就不会完全导通。

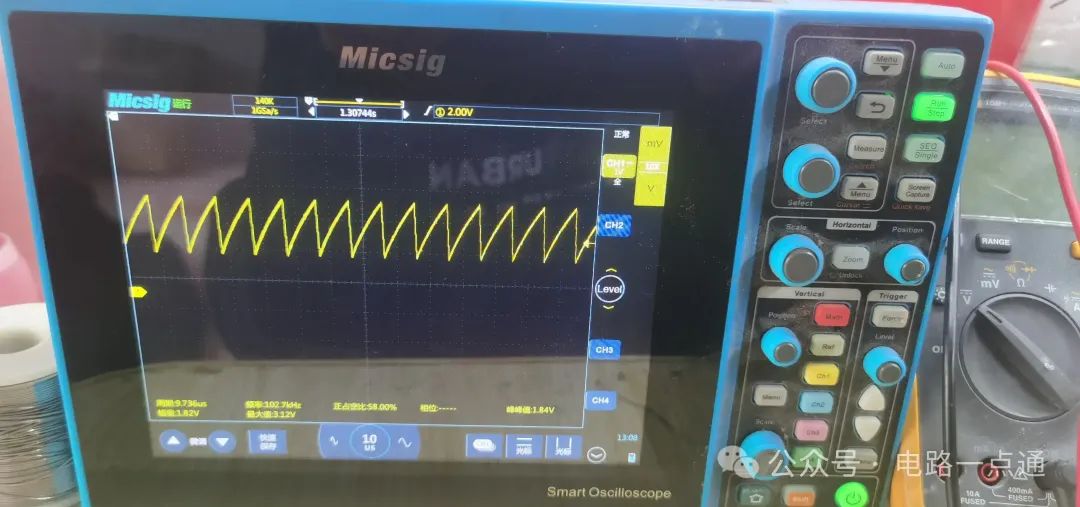

第三,芯片的4脚震荡电容C1损坏,尤其是芯片炸了的,有的会把电容打坏,但是还有容量,可以震荡,有电压输出。只不过频率不对,要想知道这个电容多大容量,一个是找一模一样的,一个是替换法,换不同容量的电容,用示波器测试频率,常用频率在50k左右都可以,输出负载一定要断开,用电阻慢慢加负载,没有啸叫声,可以带到满载就可以。


第四,变压器T1匝间短路,当所有元件都更换了,还是带不起负载,就要考虑变压器了,经常遇到内部漏电,匝间短路的,对比初级和次级的电感量就可以发现,电感量不一样,说明有局部短路现象,如果是普通开关电源,就没有必要重绕变压器了,但是要是设备上的变压器,不好购买就要重新绕。

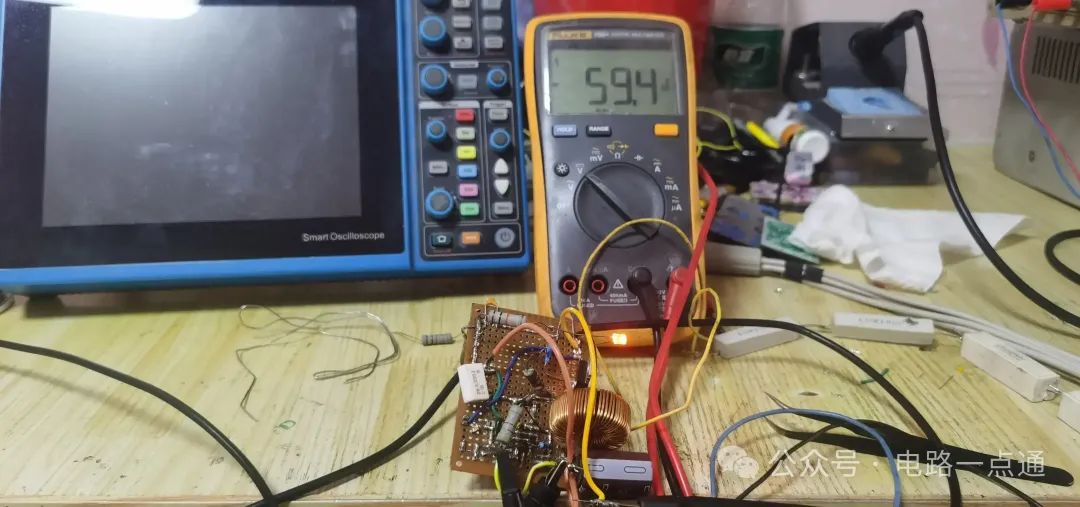

加热打开磁芯,记录初级和次级圈数,走线的方向,绕好后,浸入绝缘漆拿出,加热烤干。装上电路板,测试输出电压正常,可以带负载输出

以上就是对电源带不起负载问题的总结。
