为什么 LM317稳压电路的输出4.3V电压纹波大?
电路一点通 2024-06-20

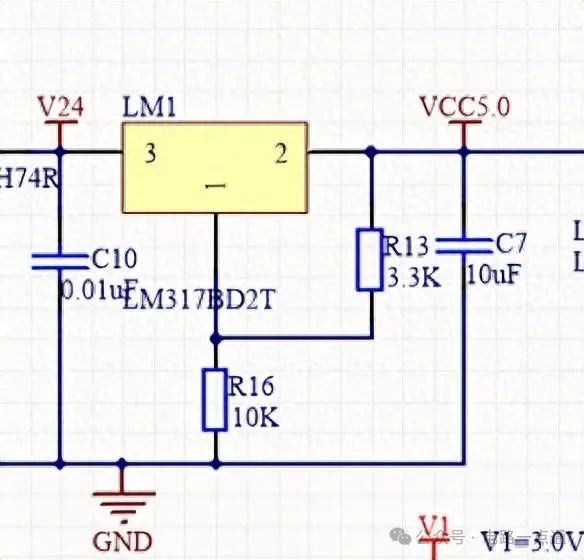

采用LM317搭建的稳压电路输出4.3V电压。人们采用LM317来搭建稳压电源常常希望电源的纹波小。如示意图所示:

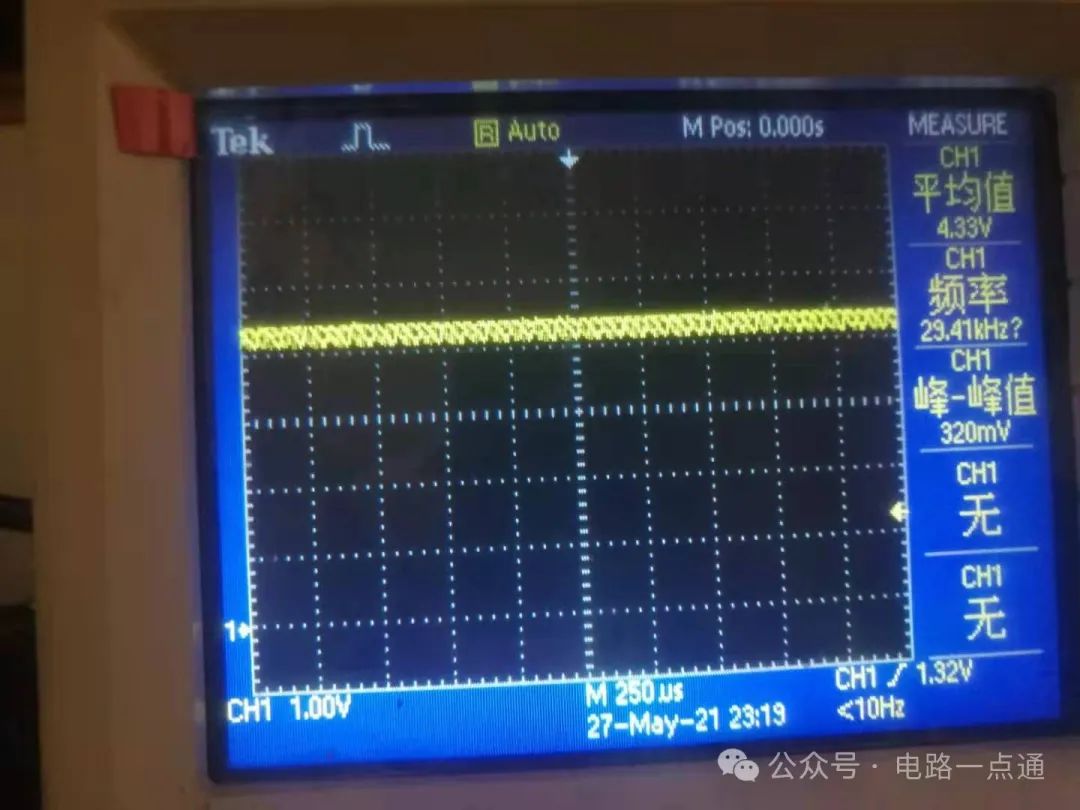

采用此电路往往会遇见一个问题就是纹波大。采用示波器测量2脚的输出纹波如下图:纹波峰峰值320mV。该纹波是比较大的。如果采用该电源给运放电路供电势必会影响电路放大信号的效果。

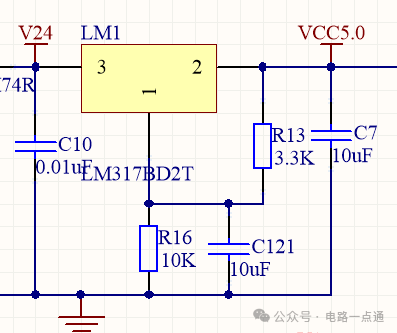

对以上原理图进行如下改进,如下图:在R6电阻上并一个C121电容,大小为1uF。改进后的电源输出纹波

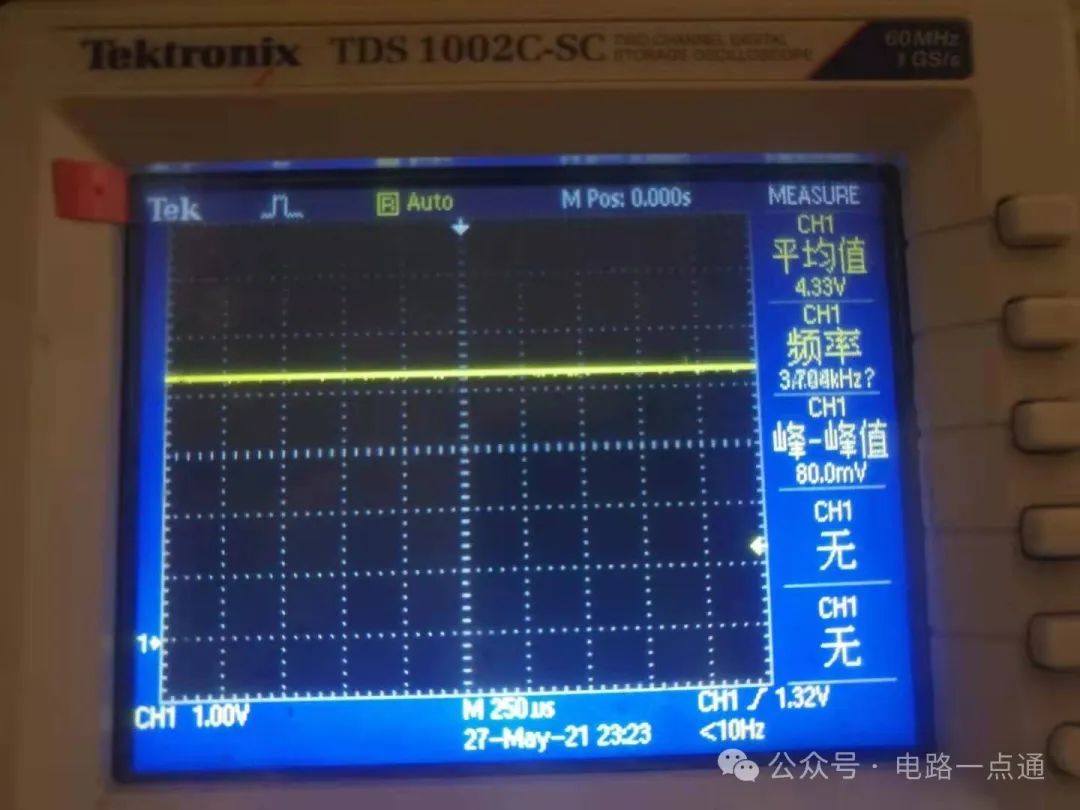

如下图所示:


电路的纹波为80mV,明显比之前的330mV纹波小了很多。
