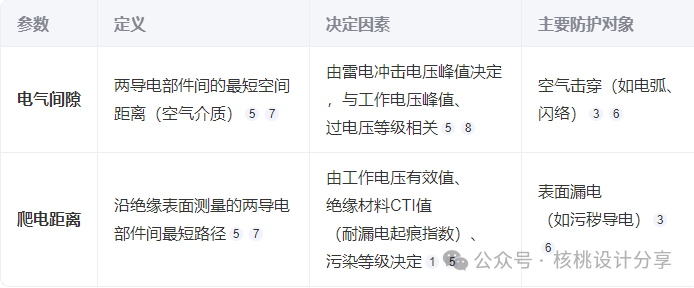

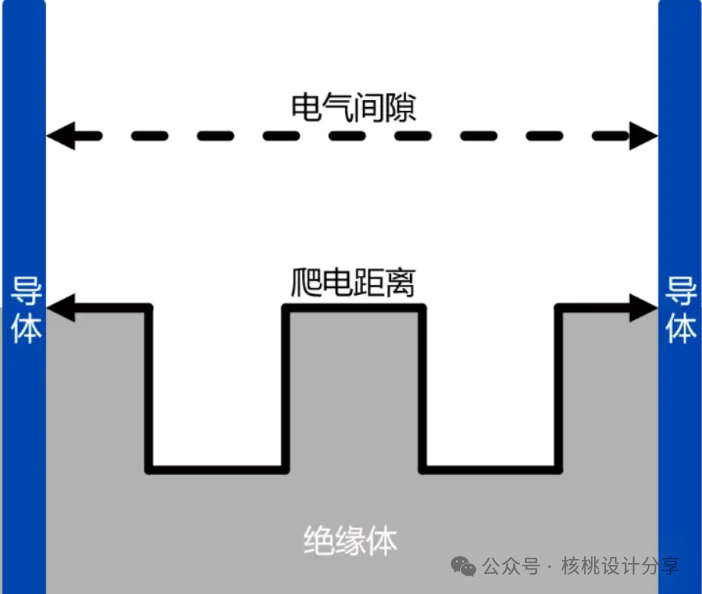

电气间歇与爬电距离本质区别如下：
其中两者最主要的核心区别在于：（1）电气间隙主要是应对瞬间高电压的击穿风险（空气击穿）。

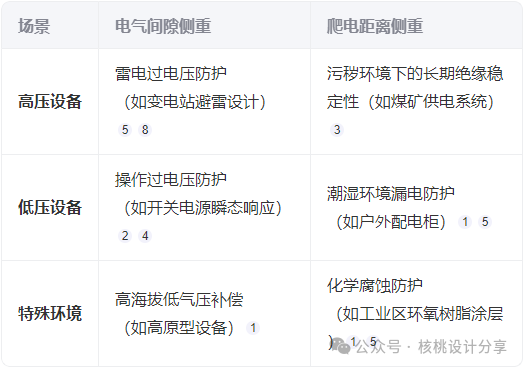

（2）爬电距离防范的是设备长时间运行期间环境恶化导致的漏电路径，从而影响设备的正常运行。也可以说两者的侧重点不一样，如下：

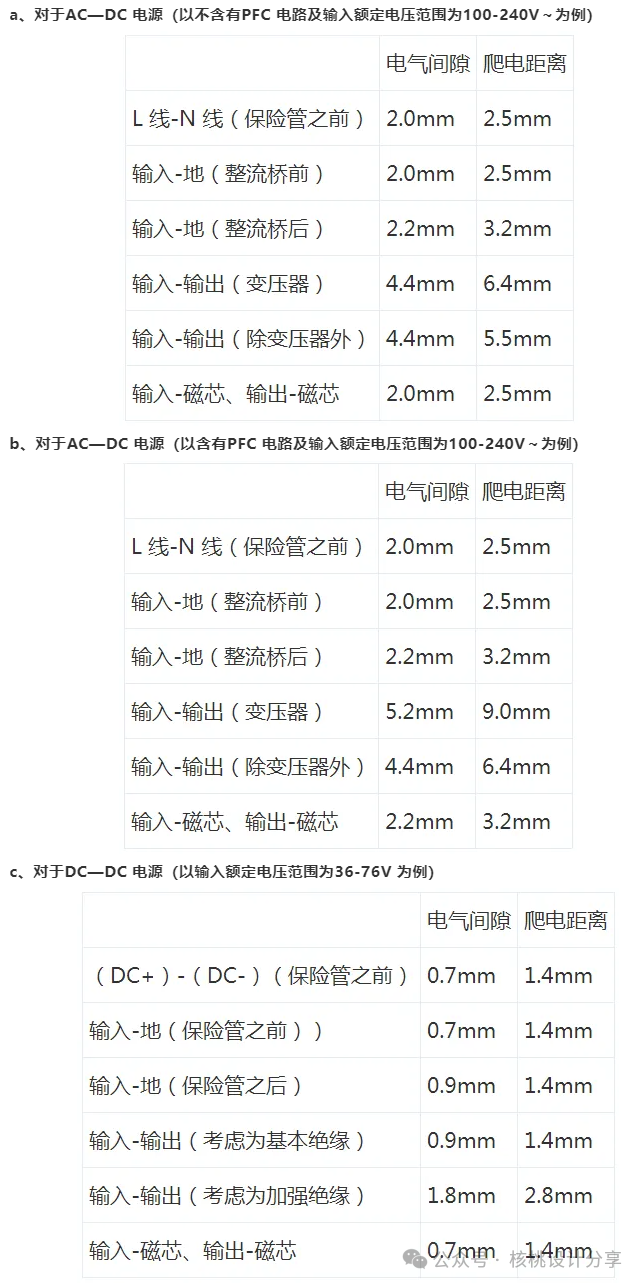

对于Ⅰ类设备的开关电源：（1）一类设备：采用基本绝缘和保护接地来进行放电击保护的设备。（2）二类设备：采用不仅仅依靠基本绝缘的方式，还依靠其他的绝缘方式，比如采用双重绝缘与加强源来进行防电击保护的设备。（3）三类设备：不会产生电击危险的设备，在元件以及PCB板上的距离如下表格所示：

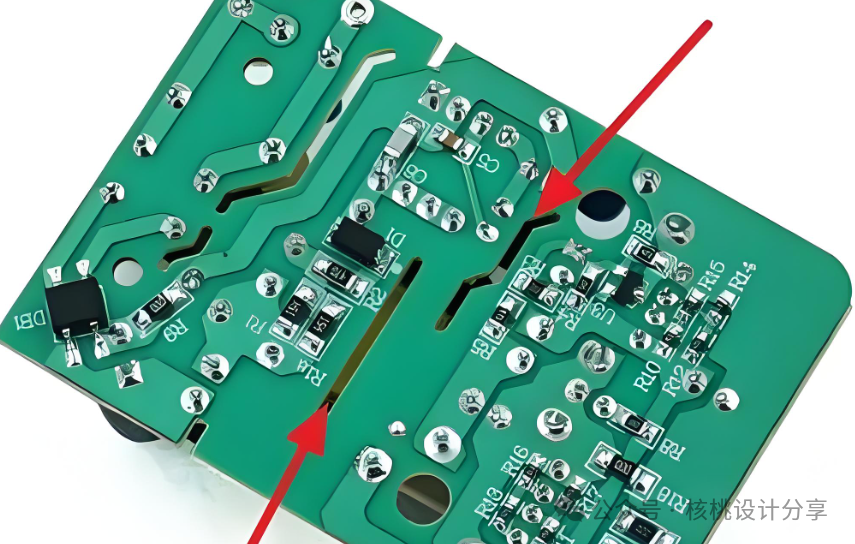

实际项目中该如何计算电气间歇与爬电距离，简单概括如下：一：电气间歇的计算（1）对于低压系统（400VAC）：基准值为3mm(海拔≤1000米)（2）中压系统（12kV）：基准值125mm（污染等级2级）。（3）海拔超过1000米时，每升高1000米，基准值需增加7%：修正后电气间隙 = 基准值 × (1 + (H-1000)/1000 × 7%)（H为海拔高度，结果向上取整）示例：400V系统在海拔3000米时，修正系数为1.14（3×1.14≈3.42mm，取整至4mm）二：爬电距离计算（1）基本公式如下： 爬电距离 = 最高工作电压 × 爬电比距爬电比距需要根据污染等级确定：污染等级2级：20mm/kV（最高电压），污染等级3级：25mm/kV（需在2级基础上增加25%）。（3）污染等级每提升一级，爬电距离需增加25%。 示例：400V系统在污染等级3级时，爬电距离≥16mm×1.25=20mm（4）采用CTI≥600的绝缘材料（如树脂）。（5）通过开槽（槽宽≥1mm）或增加凸台优化路径。三：验证标准（1）电气间歇：低气压试验（IEC 60060-1）。（2）爬电距离：湿热循环试验（IEC 68-2-30）验证材料抗漏电性能。总结：一般来说，爬电距离要求的数值比电气间歇要求的数值要大，在PCB布局布线时要考虑同事满足这两者的要求，注意：PCB开槽只是一种优化手段，只能增加表面距离（爬电距离），并不能增加电气间歇。
在最常见的AC~DC开关电源中，我们重点关注的是爬电距离，如下：
（1）一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。
（2）一次侧交流对直流部分≥2.0mm。
（3）一次侧直流地对地≥4.0mm 如一次侧地对大地。
（4）一次侧对二次侧≥6.4mm，如光耦、Y 电容等元器零件脚间距≤6.4mm 要开槽。
（5）二次侧部分之间≥0.5mm 即可。
（6）二次侧地对大地≥2.0mm 以上。
（7）变压器两级间≥8.0mm 以上。
