电源PCB设计的十个要点
0
201浏览
0评论
0点赞
2023-03-27

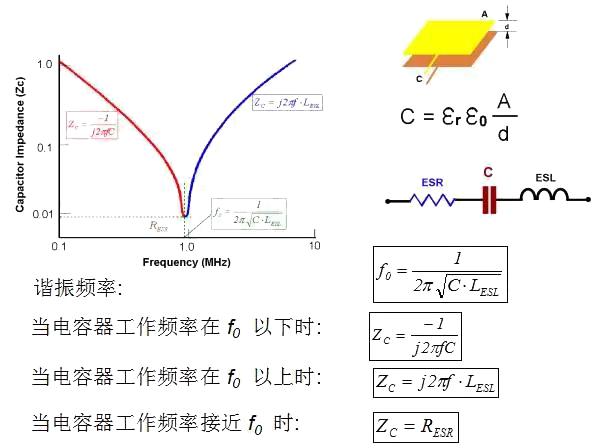

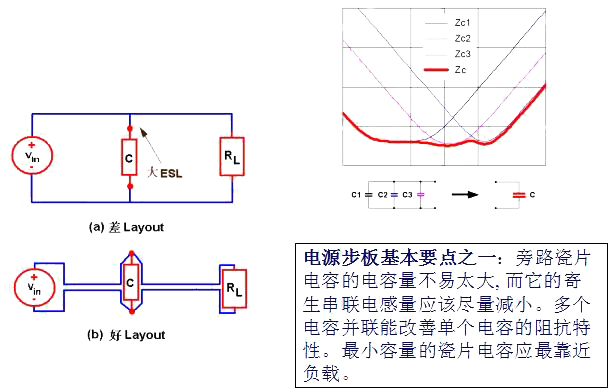

电容模型

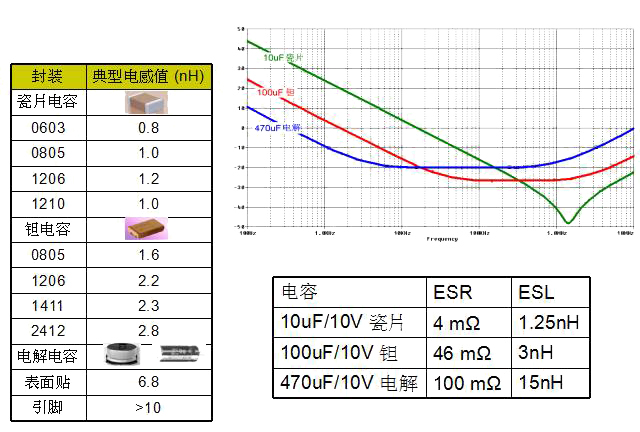

电容并联高频特性

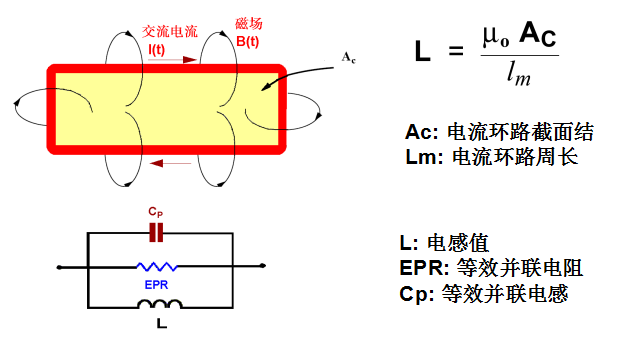

电感模型

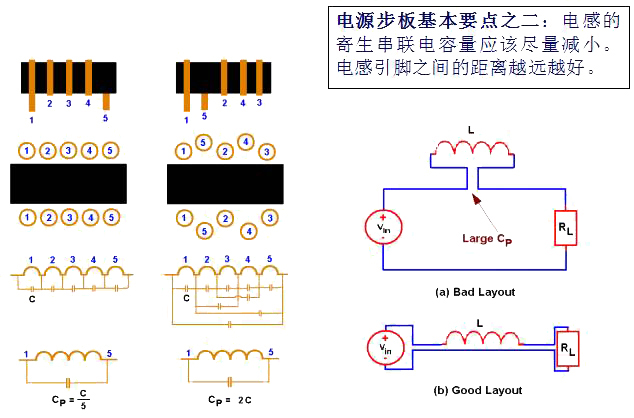

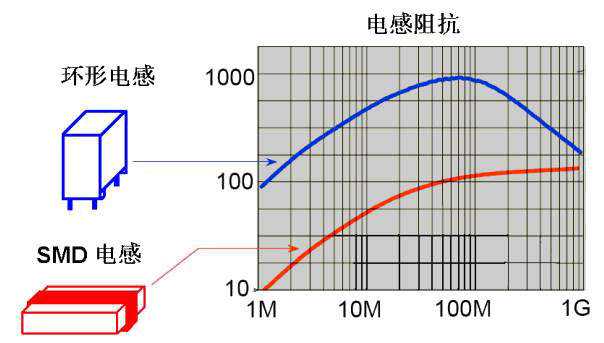

电感特性

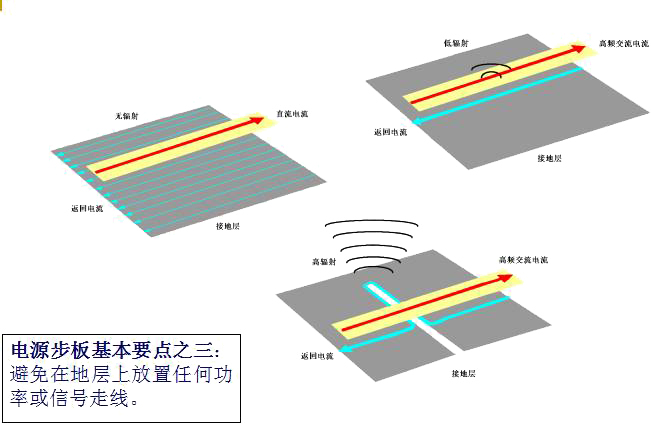

镜象面概念

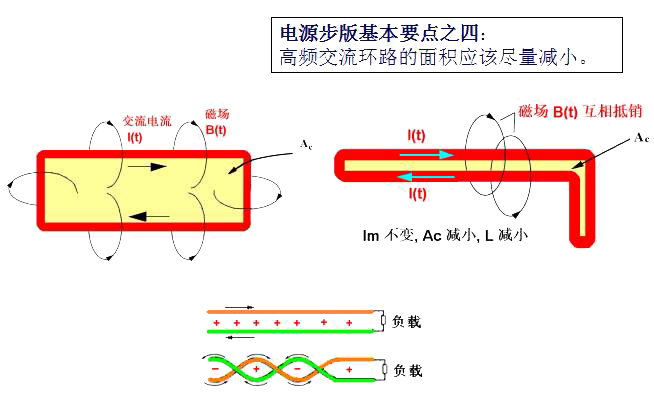

高频交流电流环路

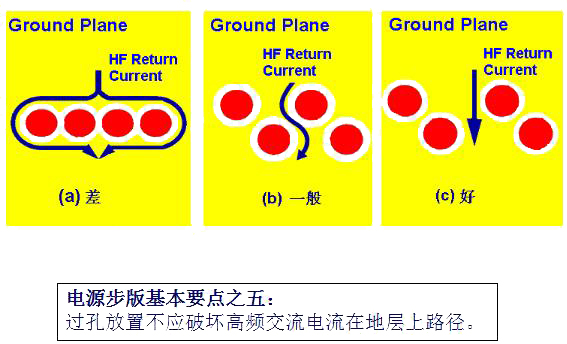

过孔 (VIA) 的例子

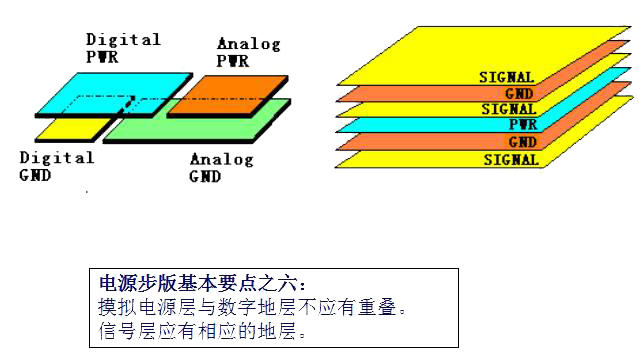

PCB板层分割

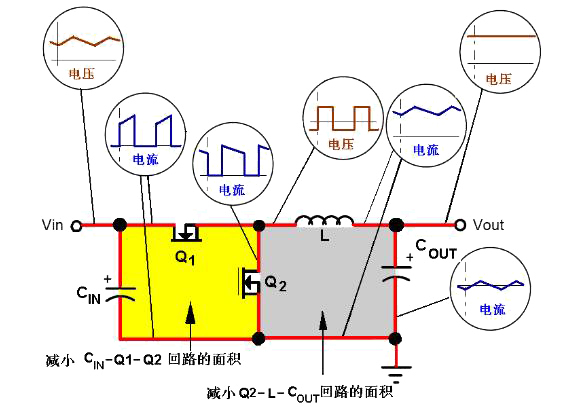

降压式(BUCK)电源:功率部分电流和电压波形

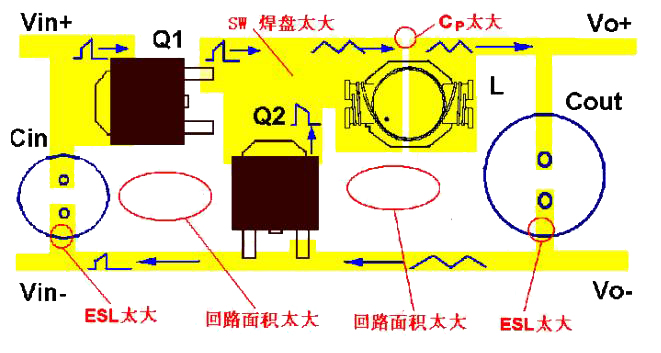

降压式电源排版差的例子

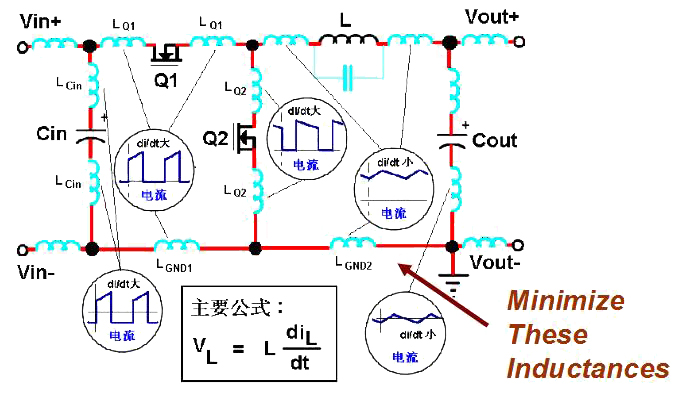

电路等效图

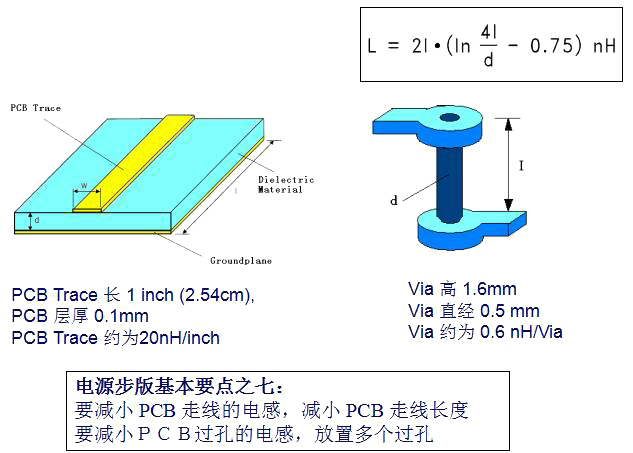

PCB Trace - Via 电感估算

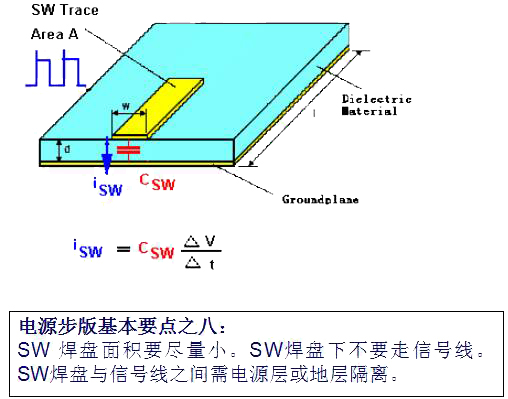

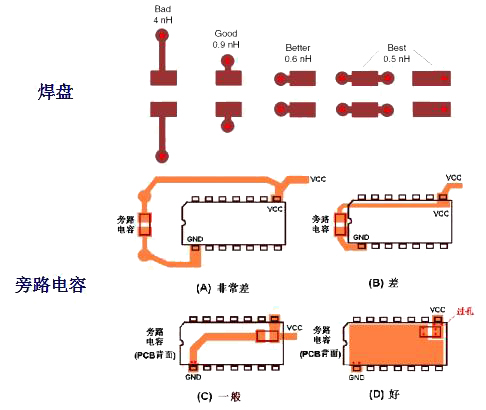

焊盘(PAD)和旁路电容的放置

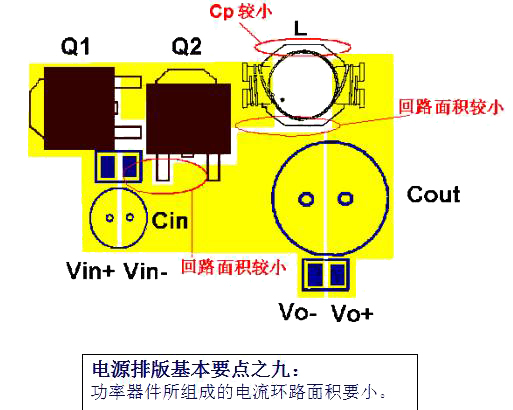

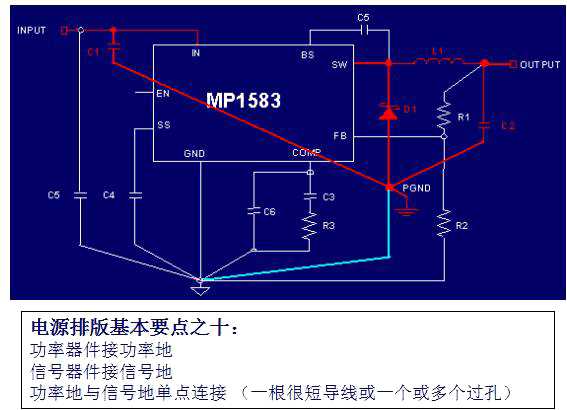

降压式电源排版的例子
降压式电源排版的例子
