电源输入端电路主要作用是什么?
开关电源解析 2022-09-28

输入电路

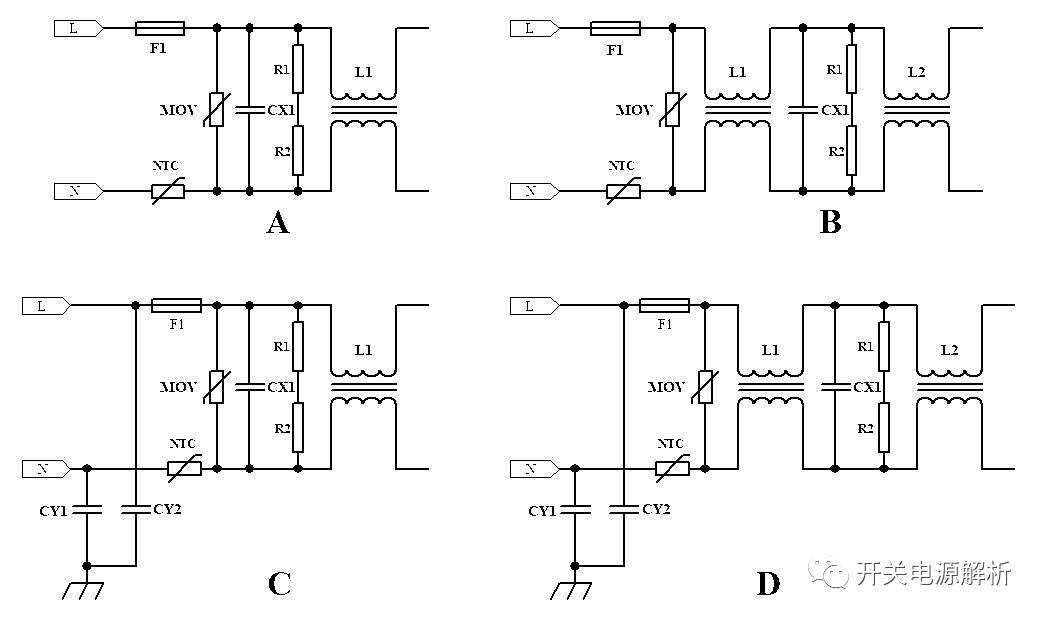

1、输入端噪音滤波电路和输入过流保护电路如下所示:

输入端噪音滤波电路主要作用是防止电源对电网的干扰和防止电

网对电源的干扰。电源对电网的干扰和影响的测试主要有谐波

Harmonic、传导噪音Conduct、辐射噪音Radiation、功率因数

电网对电源的干扰测试主要是静电ESD、雷击SURGE、电压跌落

Drop、电快速瞬变脉冲群EFT

      输入过流保护主要是靠保险管、保险丝绕线电阻的过电流过功

率熔断特性。保险管主要用在高输出功率的电源上,绕线电阻用

在低输出功率的电源上。保险管重要的参数有额定电流、熔断时

间、分断能力,额定电流大、熔断时间长、分断能力低,容易炸

裂管壁,这在安全认证时是不允许的,因此,要尽量选择分断能

力高的保险管;保险丝绕线电阻重要的参数主要是过功率熔断时

间,一般加在电阻两端的电压与电流的乘积为电阻标称功率的25

倍时,要在60S内熔断

    保险管、保险电阻对SURGE特性的影响是非常大的。同时

SURGE和安全要求又是矛盾的,还要满足能效要求,因此,

保险管、保险电阻的参数选取非常关键。

2.输入浪涌电流的抑制

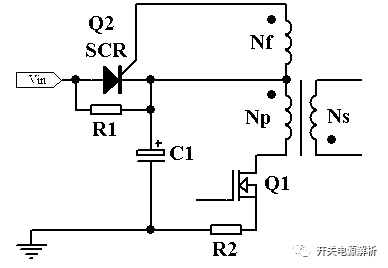

浪涌电流主要用负温度系数热敏电阻、大功率电阻、单向可控

硅,继电器等元件来抑制

15W以下的电源浪涌电流小于30A

15-60W电源浪涌电流小于50A

60W以上的电源浪涌电流根据所选

元件和电网限流规格来定

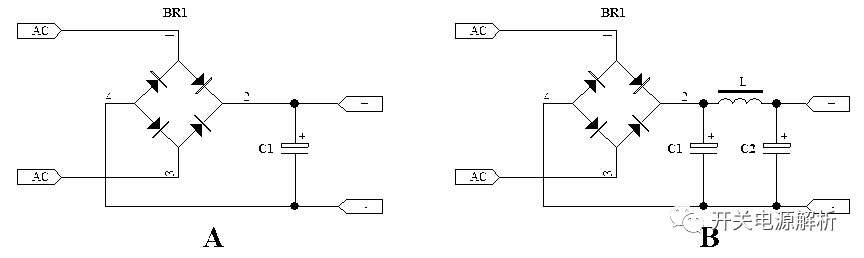

3、输入交流的整流主要有桥式整流和半波整流

4、直流滤波主要有电容滤波和π型滤波, π型滤波多用于小功率电源的EMI的抑制。

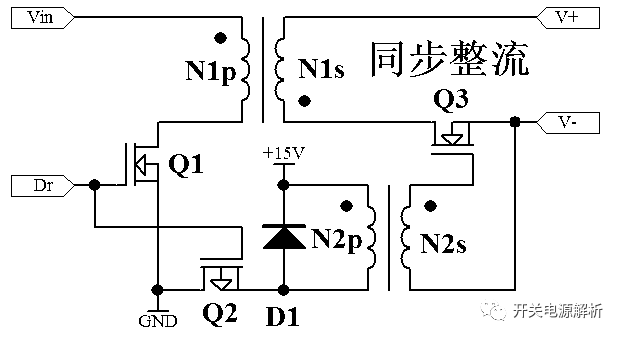

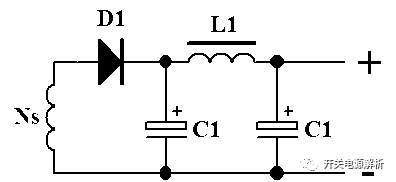

5、输出整流主要有二极管整流和场效应管同步整流,滤波主要有电容滤波和π型滤波

6、保护电路

   过流保护分可恢复和闭锁两种,一般设计成“フ”字形下垂特性;

   过压保护分可恢复、闭锁和自杀式等三种

   过温保护分可恢复和闭锁两种

   短路保护也分可恢复和闭锁两种
