开关电源应用较多的特殊电路——消磁线路
开关电源解析 2022-09-28


    开关电源除了整流滤波,RCD吸收,升降压等一些基本的线路外,有的还采用了一些特殊的电路,下面简单的介绍一些应用较多的特殊电路。

    1.消磁线路

    地磁和外界各种杂散磁场对彩色显像管有磁化效果,磁化的结果就会导致电子束轨迹偏移,导致显像管色纯不良,引起会聚误差,有时还会导致屏幕出现明显的色斑。为了克服这种现象,我们都会在电源中加入消磁线路。

    消磁线路由消磁线圈和消磁电阻组成。开机时,消磁电阻处于低阻态,起始电流在消磁线圈中形成大电流,磁力线大于350At,可有效的消除地磁场和杂散磁场的影响。随后,消磁电阻在大电流的作用下发热进入高阻态,回路电流自动衰减,流过消磁线圈中的交互电流在数秒内可减小到接近于零,近似于开路,磁力线减至于0.03At以下,达到正常的运行可接受的限度。

    消磁电路主要的元器件为消磁电阻,消磁电阻是一种正温度系数(PTC)的热敏电阻。

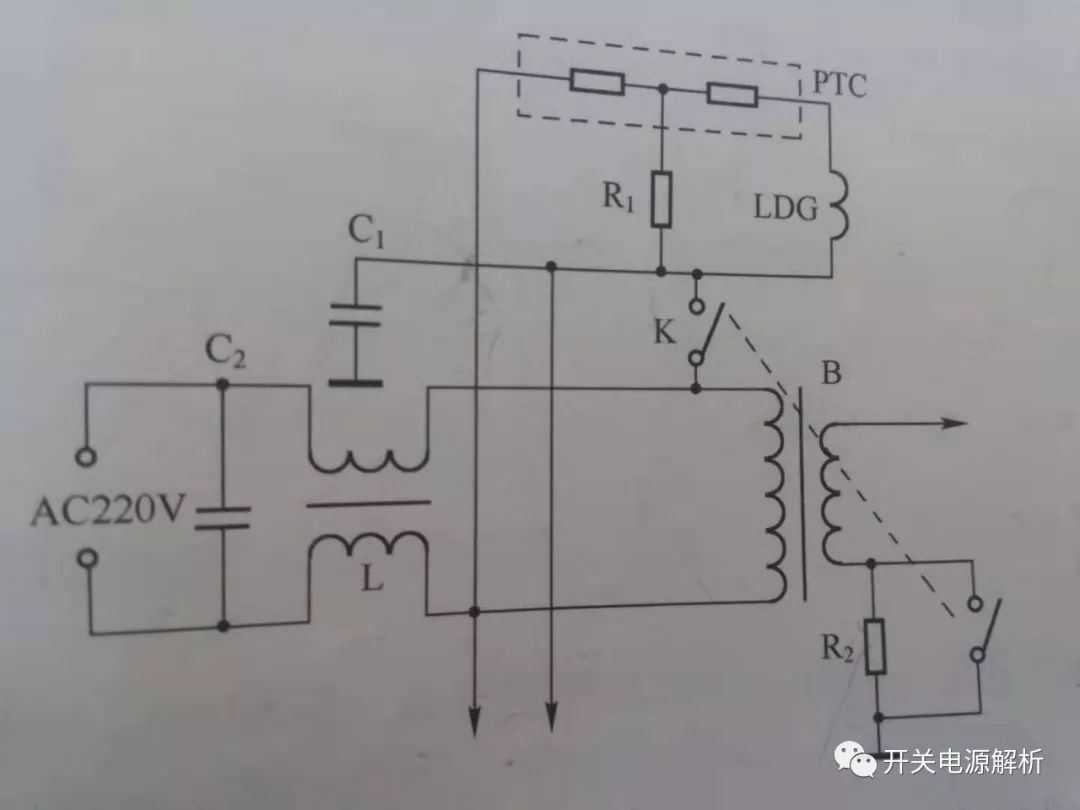

    在我们的电视机线路中就常用到消磁线路,如下图所示:


    从上图中,我们可以看到:其中PTC为三角消磁电阻,LDG为消磁线圈,R1为分流电阻,R1一段与LDG相接,另一端接至PTC的抽头处。

    按下开关K时,电源接通,电阻PTC阻值比R1小很多,所以流过消磁线圈的电流大,随着电阻PTC温度的增加,阻值迅速增加,此时大部分电流从R1上流过,而流经消磁线圈LDG的电流急剧下降至很小值。由于正温度系数的热敏电阻仍有一定的电流流过,能够保持高阻态,这种电路可维持工作电流大大的下降。利用PTC热敏电阻作为消磁元件,具有节能,环保,安全,低成本,方便的特点。
