顾名思义，倍压电路就是将电压成倍的提高上去，以得到我们需要的工作电压，电路主要有电容和二极管构成，成本低，效率高，常被应用在电流小，电压高的电路中。

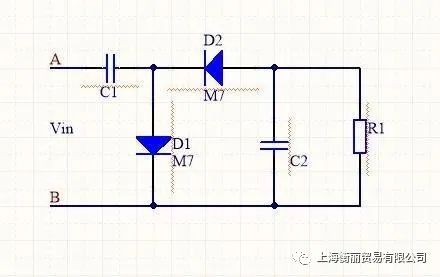

二倍压整流电路
正半周期
负半周期
电流流向：B→C2→D2→C1→A，由于二极管单向导电特性，此时D1截止，电源和C1上的电压串联给电容C2充电，所以C2上的电压是2Vin。
所以，我们说这就是二倍压电路原理，也就是说，电压是约是输入电压的2倍！
电容器C2两端的电压是经电容过滤后的半波信号，所以叫做半波倍压电路！
二极管选择
电容选择
电容的容值：
可根据公式计算：C=Q/U；
I=dQ/dt————I=d（C*U）/dt=C*dU/dt；
C=I*dt/dU；
平时也可大致粗算时间常数按照3~5倍的电源的二分之一周期进行计算由RC=（3~5）*（T/2），若电源周期为50Hz,则，T=0.02S，此时，C=（3~5）*（0.02/2）/R，R为等效负载阻抗。例如要得到输出为电流0.5A，电压20V时，等效阻抗为40欧姆。
电容耐压值
耐压值根据电源输入电压值进行考虑，若输入电压的峰值为Vin，则电容上最大的电容C2上承受2Vin电压，所以耐压值只需大于2Vin即可，注意，Vin是交流输入的峰值，若是有效值，可换算为峰值进行考虑。
三倍压，多倍压电路分析过程类似，在此不再赘述。
