大家都晓得y电容是安规电容，是跨接l线地以及n线与地之间的电容，它的功能是压制共模扰乱。如今1共有3种等级，依次为是y⒈, y⑵, y④。由于漏电流不能太大这是安规要求，漏电流太大人体触摸电气设备会有1种麻麻的感觉，因此1般y电容容量大小为⒈nf到4.7nf之间。

安全等级 绝缘类别 标称电压范围 允许的峰值脉冲电压

Y1 双重绝缘或加强绝缘 Y1≥ 250V Y1＞8 kV

Y2 基本绝缘或附加绝缘 Y2 ≥150V 250V≥Y2＞5 kV

Y4 基本绝缘或附加绝缘 Y4 ＜150V Y4＞2.5 kV

y电容1般有蓝色和黄色两种

那么y电容在电路当中1般有哪几种连接方式呢？1般有以下4种：

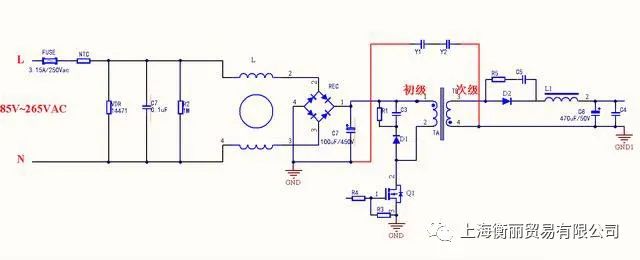

第1种：跨接于变压器初级地与次级地之间

初级地大家也经常成为“热地”，次级地经常被称为“冷地”，y电容跨接在变压器初级地与次级地之间这是最为常见的连接方式，而且1般都是成双成对出现，因为脚距太短，不能做到完全隔离。开关电源当中，开关管的不断导通与闭合会产生噪声，如下图的q⒈，主要表如今瞬间电压尖峰脉冲信号，信号噪声流向变压器的初级线圈，而线圈相当于1个电感，此时会产生反向较高的电动势，同时产生的高次谐波耦合到变压器初级，造成噪声骚 扰。初级地和次级地之间加1个 Ｙ 电容，可以在变压器的次级地与大地间建立1个泄放通道，开关噪声的高次谐波通 过这个通道泄放到大地，从而避免通过供电线路辐射出去，降低开关电源的辐射骚扰。

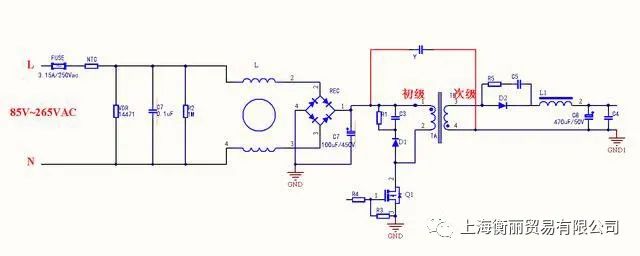

第2种：跨接于变压器初级高压和次级地之间

变压器的每个线圈绕组之间有寄生电容存在，在工作时过程当中形成电压，成为噪声源头，在初始高压与次级地之间跨接y电容，能滤除初级和次级耦合产生的共模扰乱，这与第1种差不多，只是在emi测试时候结果会有所不同。

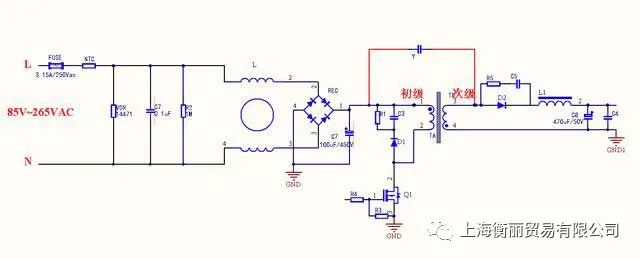

第3种：跨接于变压器初级高压与次级输出正端

这种连接方式较少见，在小功率电源时候有时候会用

第4种：跨接于变压器初级地与次级输出正端
