MOSFET的驱动技术有哪些?看完你就明白了
0 2023-02-01

占空比有关。需要考虑变压器的变比。

■对于跨初次级的驱动变压器,还需要考虑其耐压的问题。

■利用简单倍压电路来抬升驱动电压。

■下图的驱动电路,可以传递大占空比的驱动信号,而且可以让驱动电压不下降。

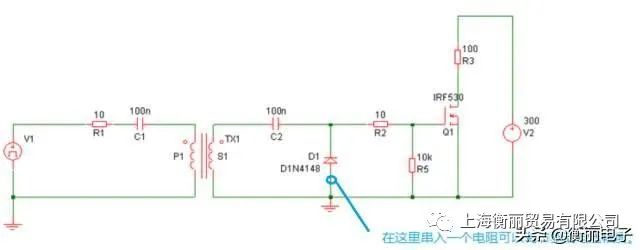

■隔直电容带来的问题:

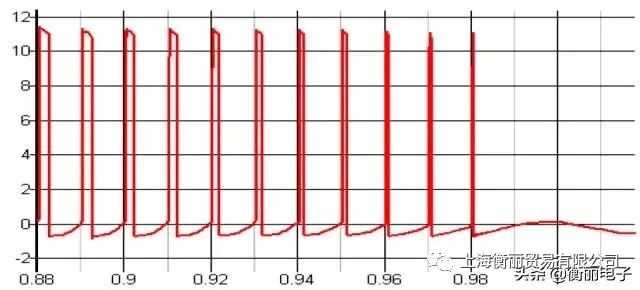

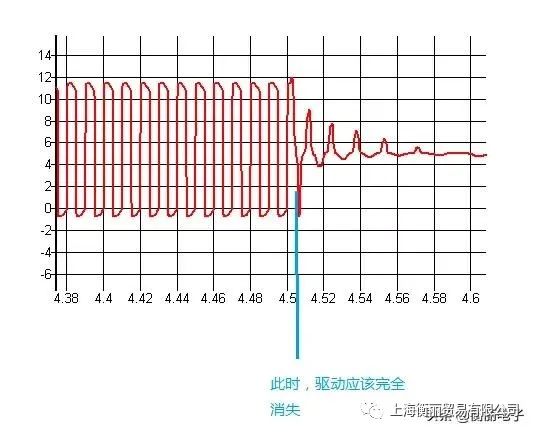

■由于隔直电容会储存能量,所以在驱动消失之后,隔直电容会和变压器产生谐振,导致驱动电路传递错误的驱动信号。

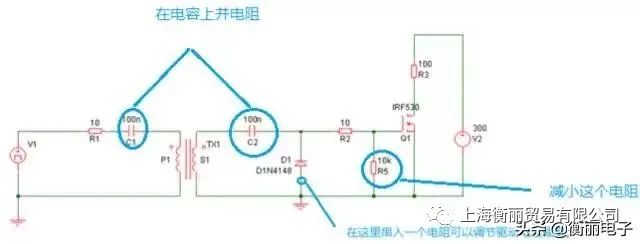

■为了降低这个问题的影响。可以利用这些电阻来阻尼这个震荡。



■对具有隔直电容的驱动电路,有些IC会植入soft stop的功能:在关机时候,让驱动的占空比逐渐降低到0.

上海衡丽

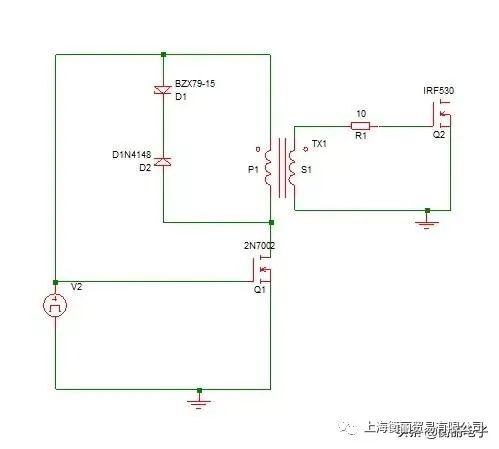

■为了避免这个隔直电容带来的问题,可以采用无电容的变压器驱动电路。

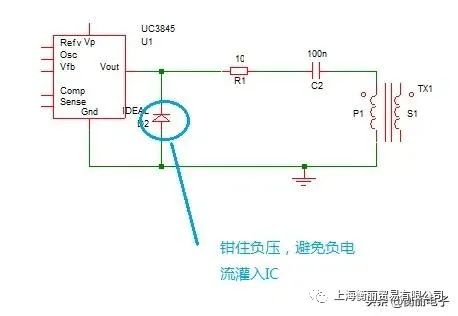

■如果用IC直接驱动变压器,那么需要注意:

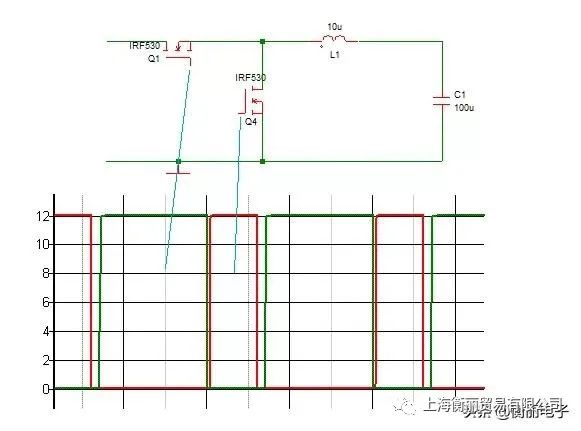

■同步整流驱动,需要注意逻辑的问题

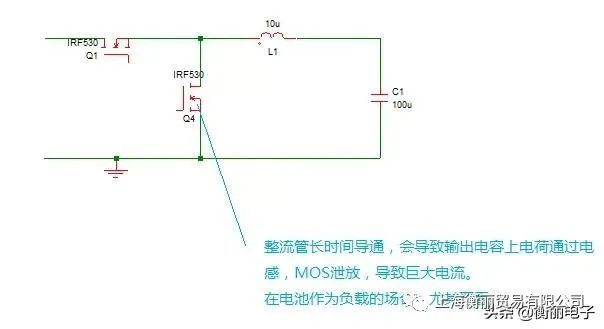

■同步整流2个管子的驱动关系为互补,但是当主管长时间关断的时候,整流管就会出现长时间导通的情况。

■所以在关机的时候,不能简单的把主管驱动信号置低,而要同时把整流管的驱动信号也置低。

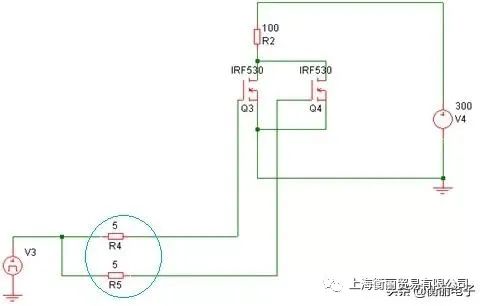

■MOS的并联驱动,并联驱动要尽量保证每个管子的驱动线对称。



“阅读原文”我们一起进步
